带键槽一体式蜗杆蜗轮轴结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260531
  • 带键槽一体式蜗杆蜗轮轴结构设计
  • 带键槽一体式蜗杆蜗轮轴结构设计
  • 带键槽一体式蜗杆蜗轮轴结构设计

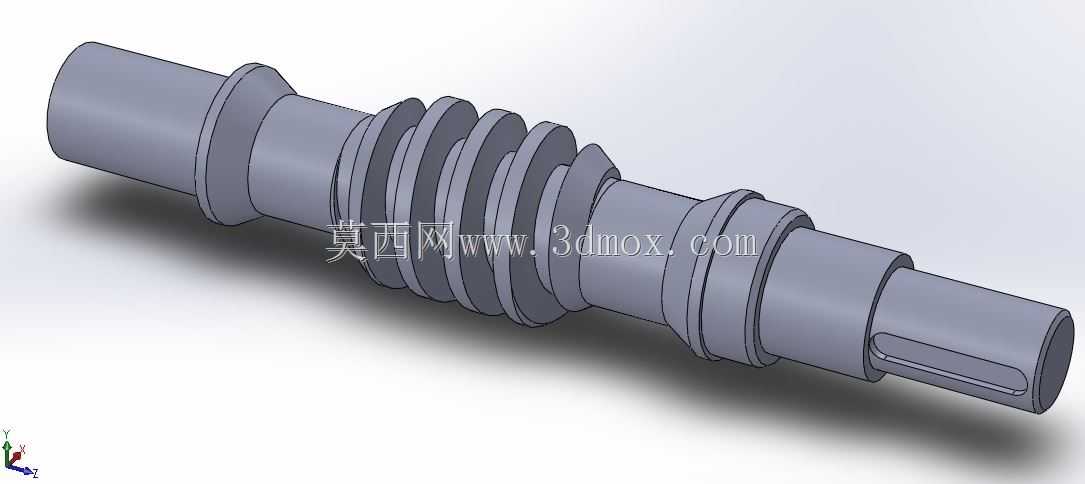

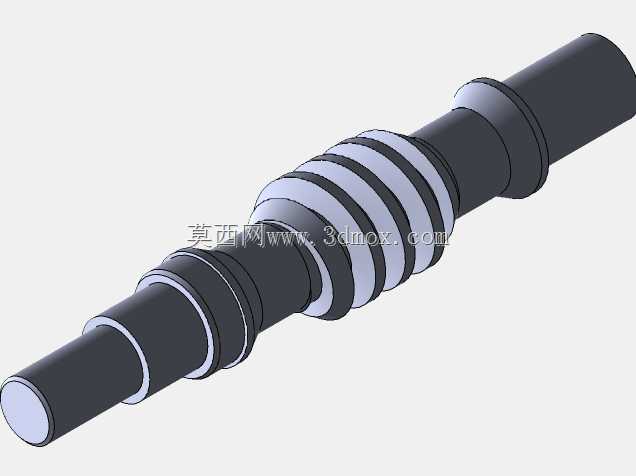

这类一体式蜗杆轴是蜗轮蜗杆传动副里的核心主动件,日常在中小载荷的减速传动场景里应用极广,从自动化生产线的分度回转机构、小型输送设备的减速单元,到轻工机械的进给传动、阀门驱动的减速结构,都能见到这类轴件的身影。区别于分体式装配的蜗杆与轴结构,该设计将蜗杆齿段与支撑轴身做成整体结构,从根源上消除了装配间隙带来的传动回差,在需要精准传动比、频繁正反转的工况下,能有效减少回程误差,提升传动稳定性。从结构细节来看,轴身沿轴向依次设置了不同直径的支撑轴颈,对应装配轴承的安装位,轴肩位置直接做了定位端面,装配时轴承内圈可以直接抵靠轴肩完成轴向定位,不需要额外加装定位套,既减少了装配零件数量,也能更好地控制轴系的累计同轴度误差。轴端设计的标准平键键槽,用于和驱动端的联轴器、带轮或者电机输出端做周向固定,传递扭矩时不会出现相对打滑,键槽的位置选在远离蜗杆啮合段的轴端,也能避免键连接的应力集中影响蜗杆齿的结构强度。设计这类轴件时,首先要匹配蜗轮副的中心距要求,蜗杆齿段的分度圆直径、齿顶圆尺寸都要和配对蜗轮的参数严格对应,保证啮合时的齿面接触面积符合传动要求,避免出现偏磨、卡滞的问题。支撑轴颈的直径选择要兼顾刚性和轴承选型,过细的轴颈会让轴系在重载下出现挠曲变形,直接影响蜗杆蜗轮的啮合精度,加剧齿面磨损;过粗的轴颈则会无端增加整体重量,也会提升配套轴承的选型成本。安装边界上,两端轴颈的长度要匹配安装座的轴承位深度,轴肩的高度要符合轴承内圈的定位要求,不能过高影响轴承拆卸,也不能过低起不到轴向定位作用;蜗杆齿段的轴向位置要精准对应配对蜗轮的安装中心,装配时可以通过轴端的锁紧螺母微调轴向位置,保证齿面啮合间隙在合理范围内。这类整体式蜗杆轴的结构刚性更好,传动时的振动和噪声比分体结构更低,适合转速不高、传动扭矩中等、对传动平稳性有一定要求的场景,建模时需要注意各轴段的过渡圆角处理,在直径变化的位置避免直角台阶,减少应力集中点,提升轴件的抗疲劳强度,同时蜗杆齿的螺旋升角、齿形参数要符合对应传动的设计标准,保证和配对蜗轮的正确啮合,不会出现传动卡滞或者齿面受力不均的问题。
