LPCVD设备用滴状冷凝诱捕结构

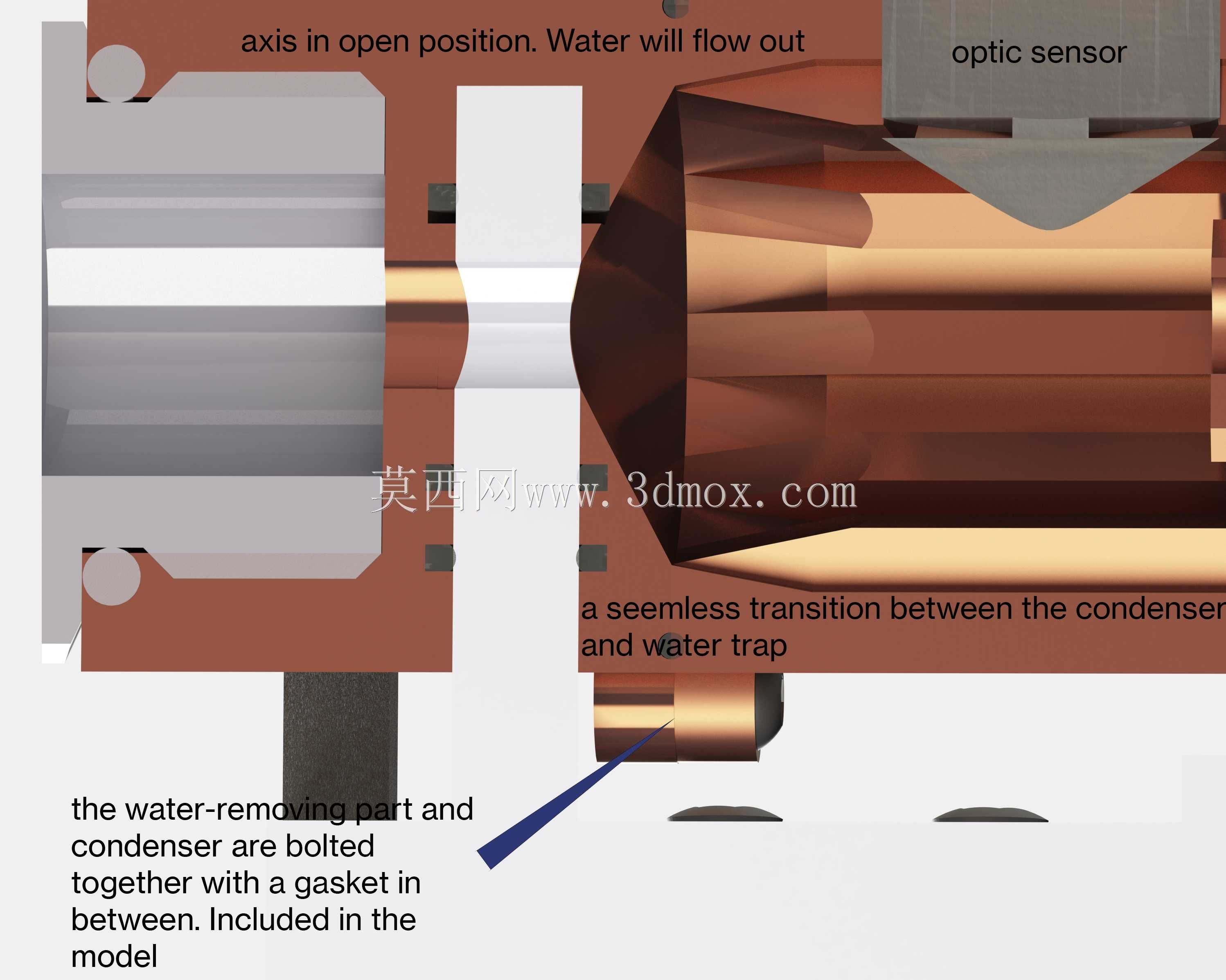

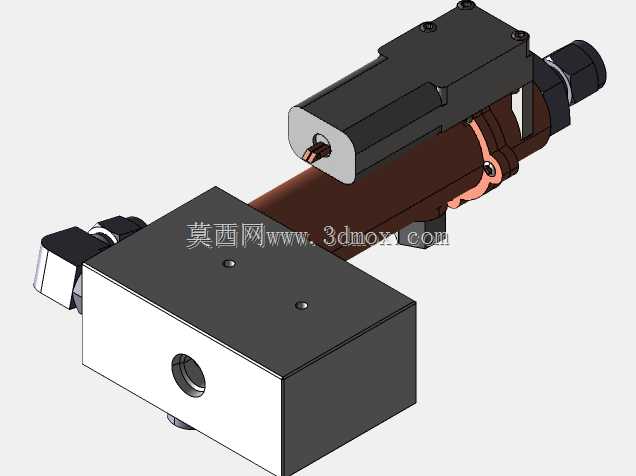

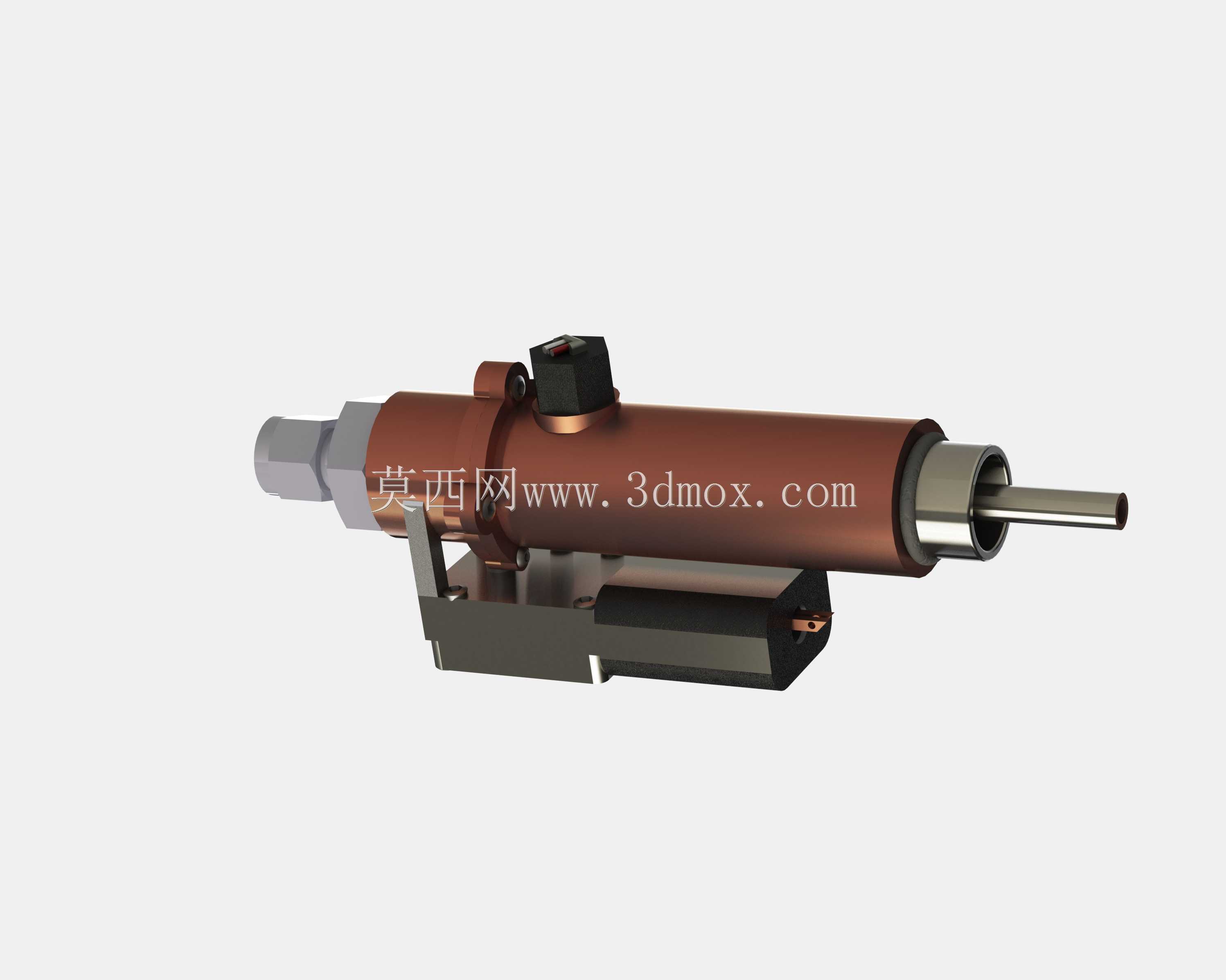

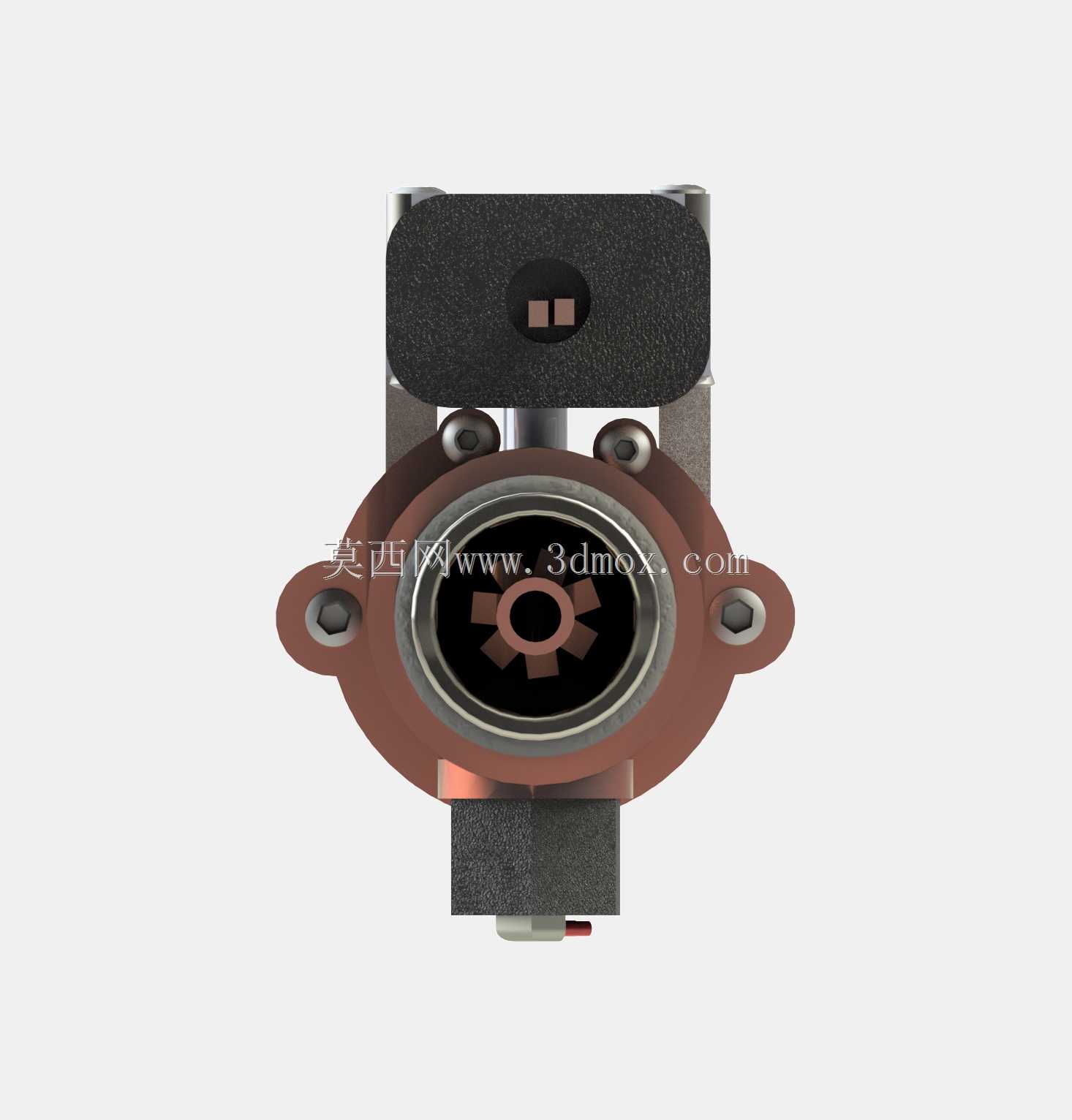

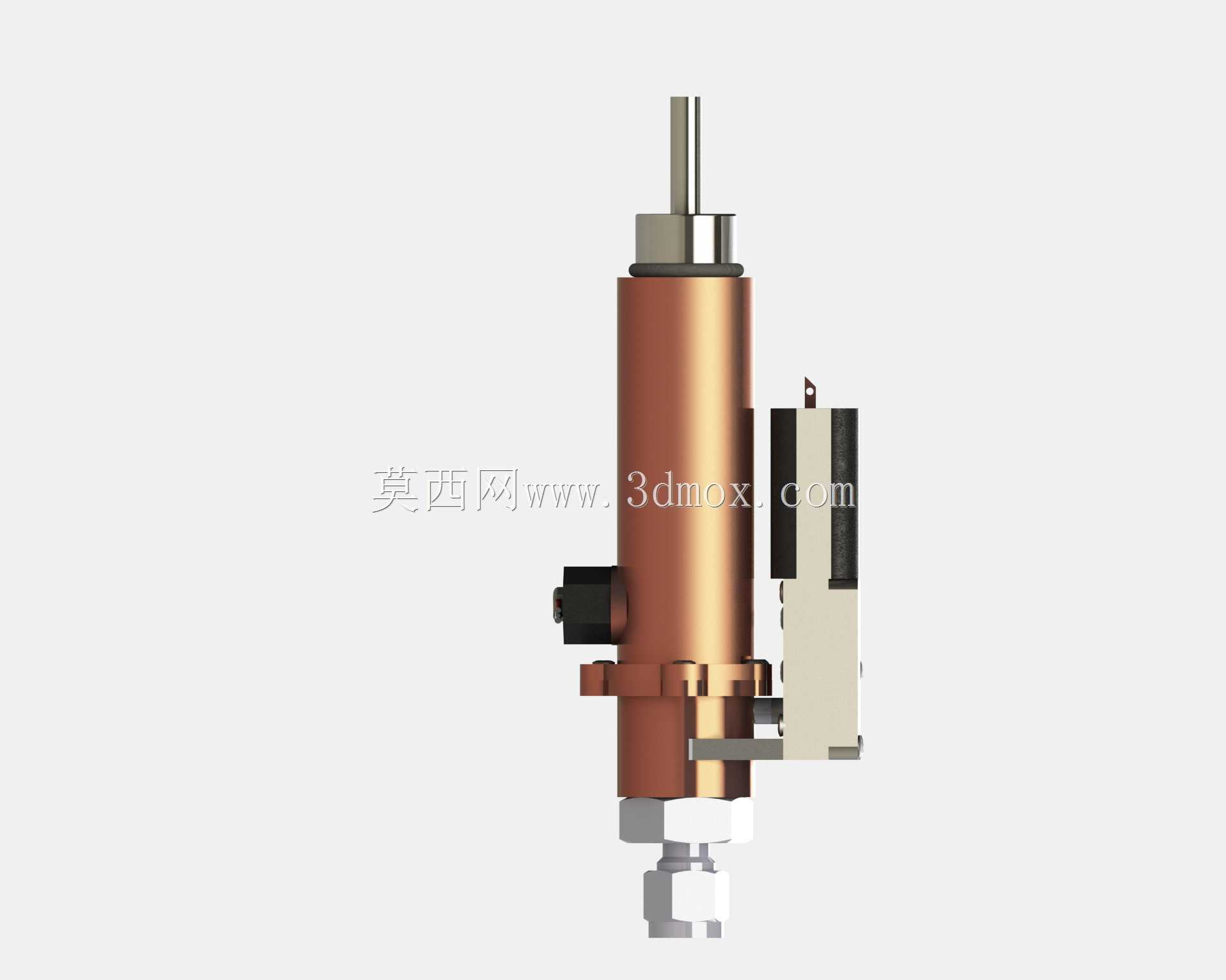

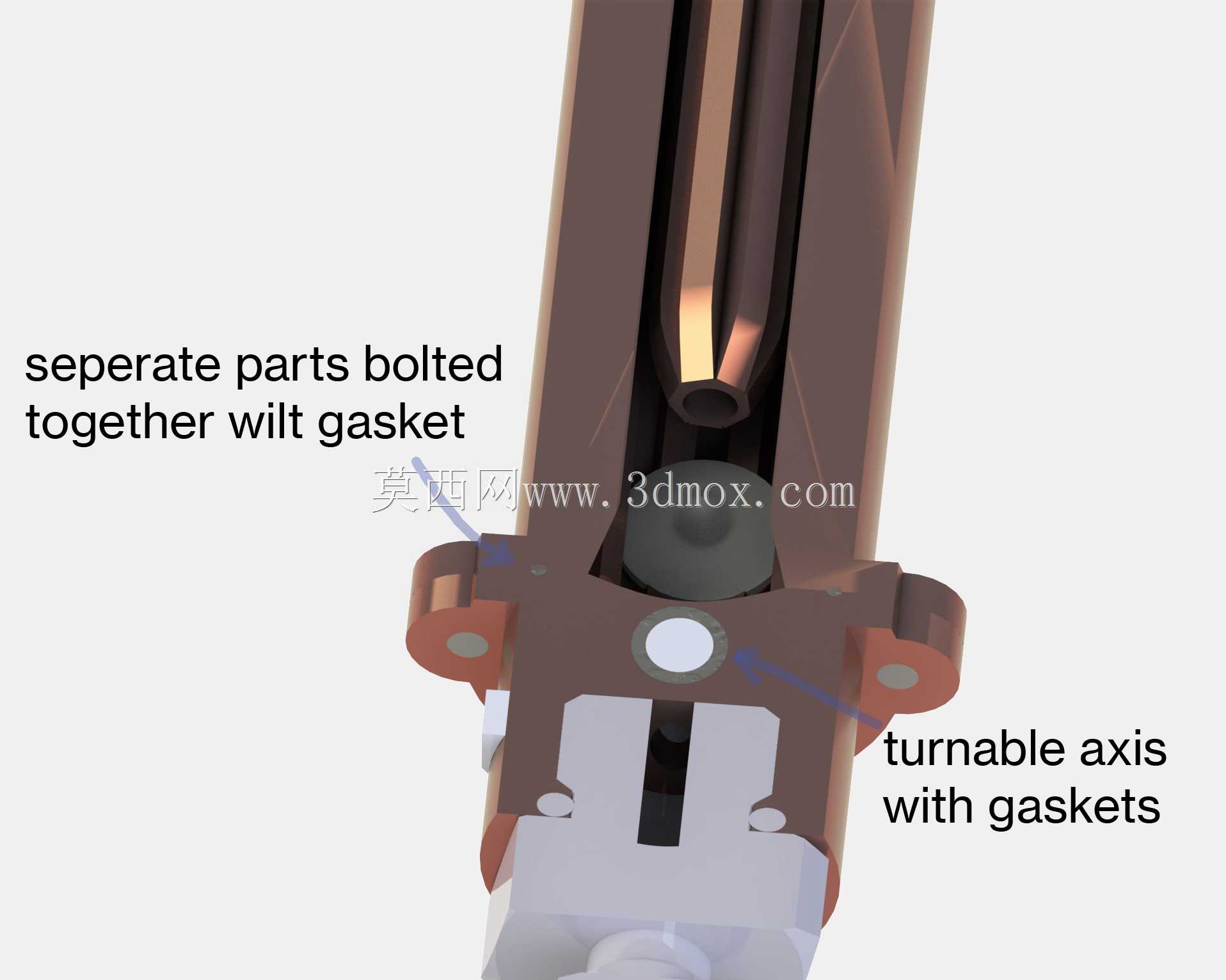

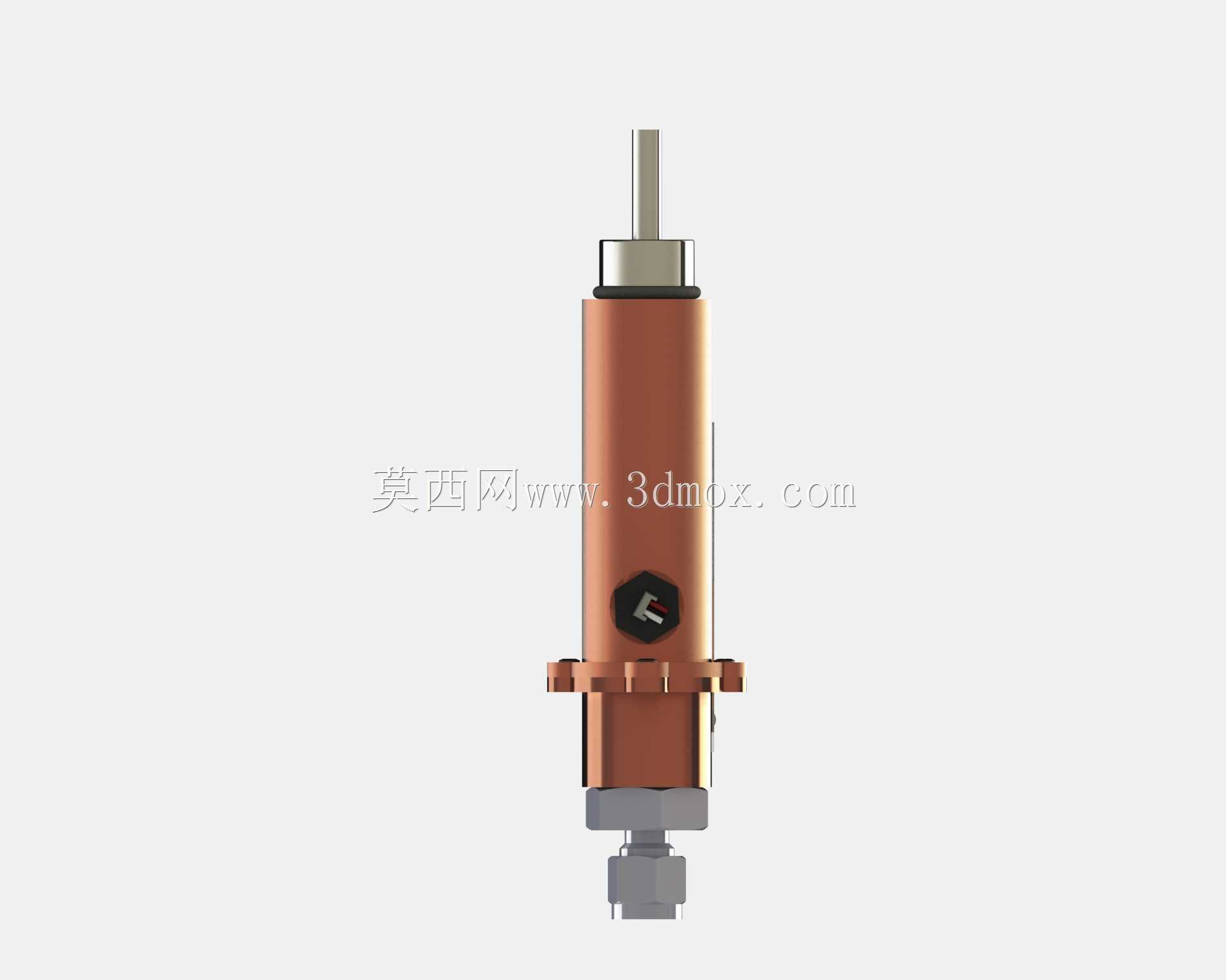

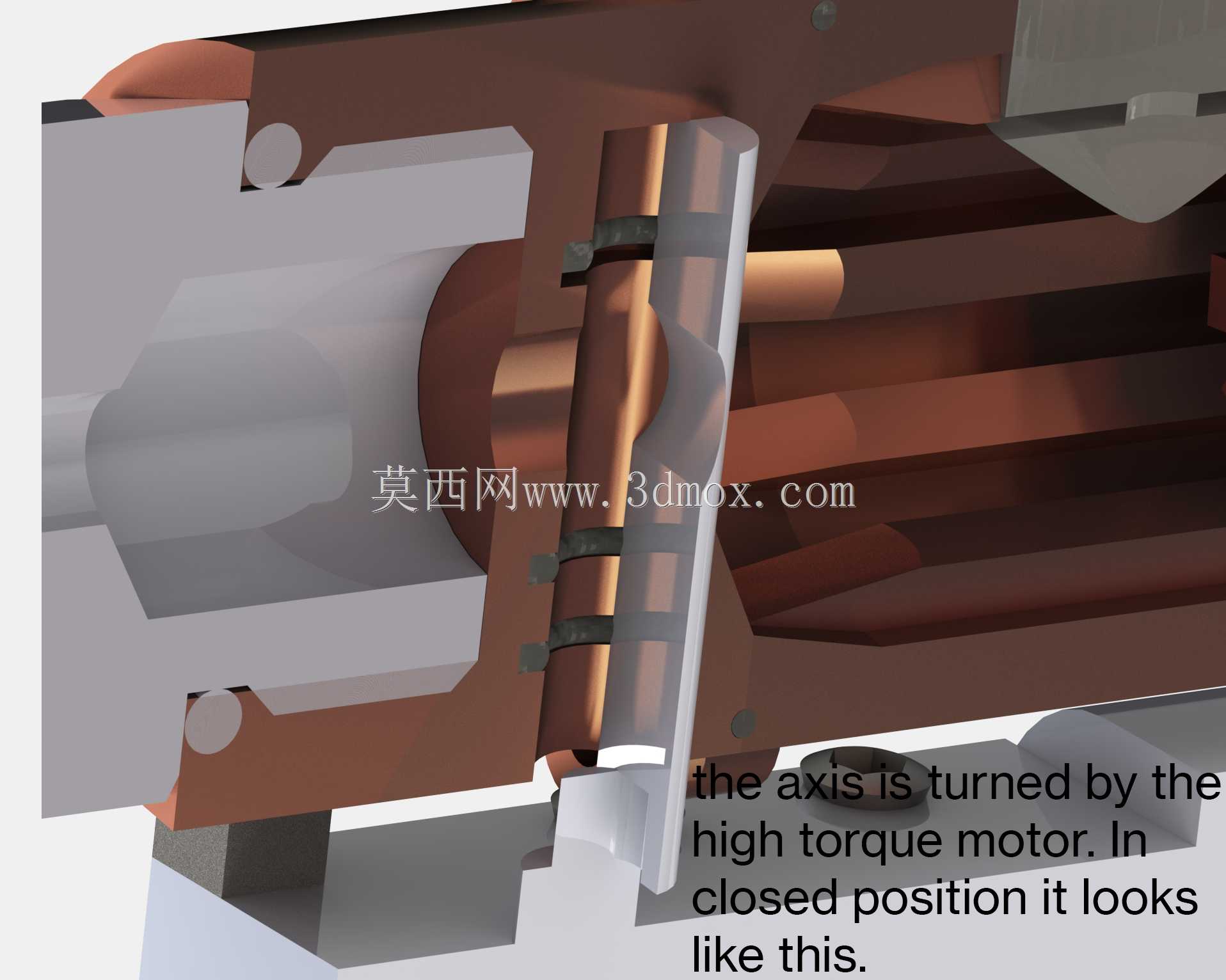

该结构主要应用于低压化学气相沉积（LPCVD）工艺腔体的排气冷凝段，核心作用是对工艺过程中携带的未反应前驱体、副产物蒸汽进行快速冷凝捕集，避免气态组分进入后端真空机组造成泵体卡滞、油液污染，同时减少工艺尾气中可凝组分的排放浓度，适配石墨烯薄膜沉积这类对腔体洁净度、温场控制精度要求较高的工艺场景。从功能实现逻辑来看，该结构采用铜C18200作为基体主材，利用铜材高热传导率的特性，将冷凝段的换热效率提升至常规不锈钢冷凝结构的四倍以上，配合基体表面改性的石墨烯疏水层，实现滴状冷凝工况——区别于常规的膜状冷凝，滴状冷凝下冷凝液不会在换热面形成连续液膜，换热热阻大幅降低，同时冷凝形成的液滴会在重力、气流剪切作用下快速脱离换热面，避免液膜堆积造成的流道堵塞、换热效率衰减问题。结构设计阶段重点考量了冷凝面的液滴脱离特性，内表面采用折面扩面结构，在不增加整体外形尺寸的前提下将有效换热面积提升了37%，同时折面的棱边结构可以为液滴提供脱离起始点，当冷凝液滴直径生长至2.4mm左右时，会在自身重力作用下突破表面张力束缚沿棱边滑落至下部集液区，避免液滴被气流裹挟进入下游管路。外形尺寸方面，整体采用同轴圆柱式布局，主体筒身外径适配常规KF40真空法兰接口，轴向总长控制在210mm范围内，进气端采用外螺纹快接结构，出气端为标准真空快插接口，安装时无需额外调整管路走向，可直接串接在LPCVD设备腔体排气口与冷阱之间的管路上，安装边界预留了15mm的径向操作空间，方便现场拆装维护。结构下部集成了独立的集液槽模块，与上部冷凝腔通过倾斜导流面连通，滑落的冷凝液会直接汇入集液槽，不会被气流二次夹带，集液槽采用快拆式卡箍固定，日常维护时无需拆解整个冷凝管路即可完成积液清理。上部预留的测温探头安装位可直接插入铠装热电偶，实时监测冷凝面温度，配合外部加热模块可实现冷凝温度的精准调控，避免温度过低造成的冷凝液凝固堵塞、或是温度过高导致的冷凝不充分问题。
