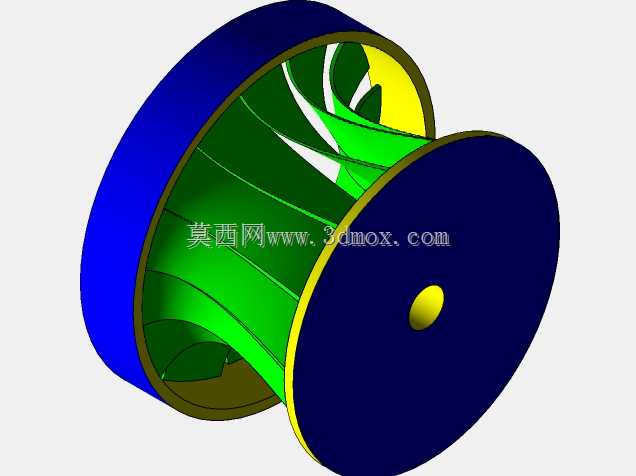

水电站核心部件混流式水轮机转轮结构

混流式水轮机转轮是水力发电站中实现水能到机械能转换的核心过流部件，其结构设计直接决定整个水轮发电机组的能量转换效率与运行稳定性，在中高水头的大中型水电站中应用极为广泛，承担着将水流的压能与动能转化为旋转机械能、驱动发电机转子做功发电的核心功能。该转轮采用上冠、下环与空间扭曲叶片组焊的整体结构形式，叶片沿圆周方向均匀排布，进水边与出水边的型线经过水力优化设计，能够适配不同水头下的来流角度，减少水流在叶片表面的脱流、涡流损失，降低运行过程中的水力振动与空蚀风险。从安装边界来看，转轮上冠中心设置有与主轴连接的定位止口与螺栓连接孔，安装时需保证与主轴的同轴度偏差控制在极小范围内，避免运行过程中出现偏磨、摆度超标的问题；下环的外圆尺寸需与转轮室的内壁间隙匹配，间隙过大会导致容积损失升高，间隙过小则可能在机组抬机、振动时发生动静部件碰磨，实际设计中会根据机组的额定水头、转速以及变形量计算预留合理的间隙值。设计过程中，叶片的型线设计是核心环节，需要结合电站的实际运行水头范围、流量参数进行全流道的水力仿真计算，反复调整叶片的包角、进出口安放角以及翼型厚度分布，既要保证水流在叶片流道内平顺转向，将水流的环量充分转化为转轮的旋转力矩，还要兼顾叶片的结构强度，满足甩负荷、飞逸转速等极端工况下的应力要求，避免叶片出现裂纹、断裂等失效问题。上冠位置通常会设置减压孔或者减压板结构，用来平衡转轮上下侧的水压力，降低主轴密封与推力轴承的负载，减少机组运行过程中的轴向水推力。这类转轮的外形尺寸会根据机组容量跨度极大，从小型机组的不足一米直径到巨型机组的数米直径不等，但核心的结构逻辑保持一致，建模过程中需要重点保证叶片型面的光顺度，相邻叶片之间的流道截面变化均匀，不能出现局部的突变或者凹陷，否则会在实际运行中诱发局部空化，缩短转轮的检修周期与使用寿命。在实际电站运维中，转轮的叶片型面精度、焊接质量直接影响机组的大修周期，建模阶段的结构合理性验证能够提前规避很多现场运行的隐患，比如叶片出水边的厚度如果设计过薄，长期受水流冲蚀与空蚀作用很容易出现缺口，进而引发整个转轮的动平衡失效。
