车用质子交换膜燃料电池电堆结构

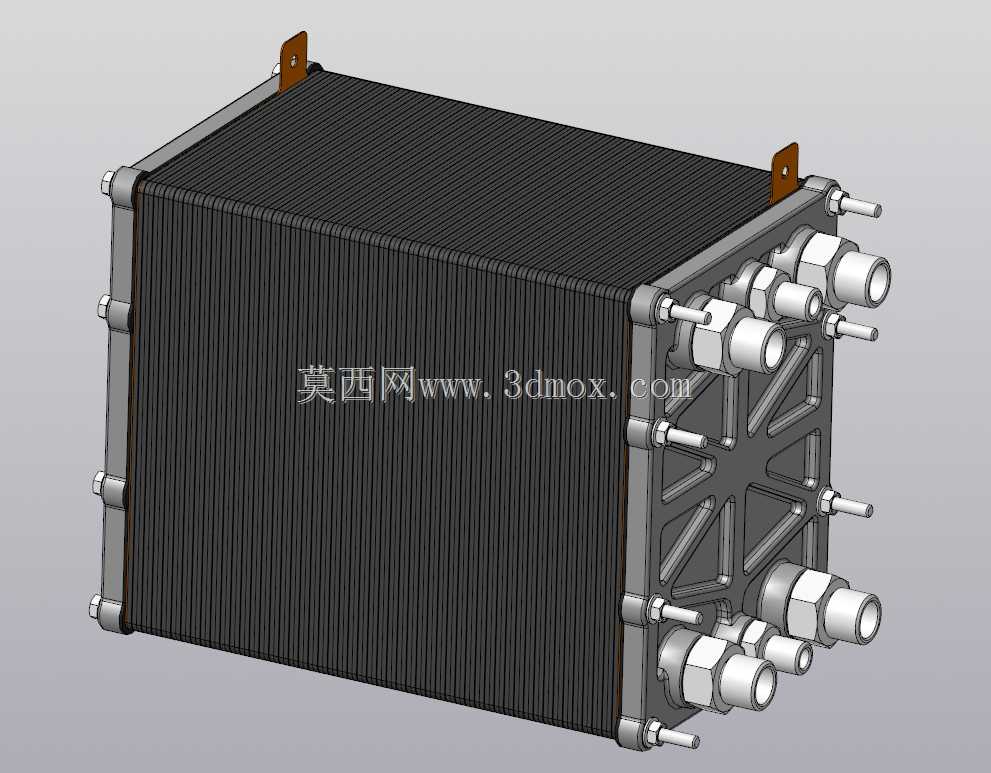

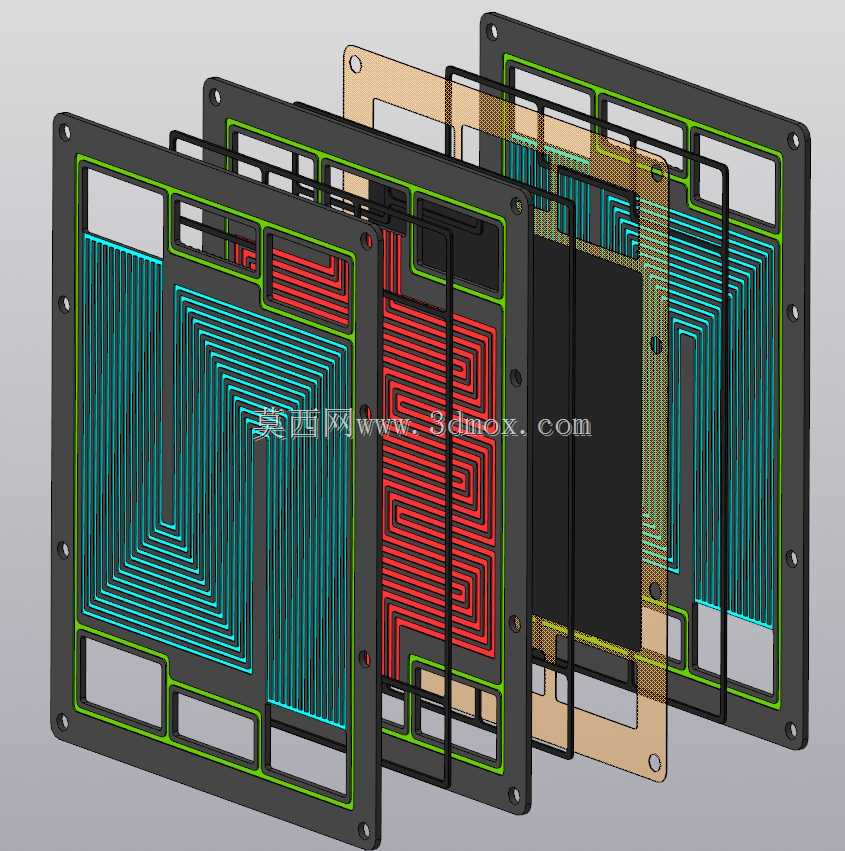

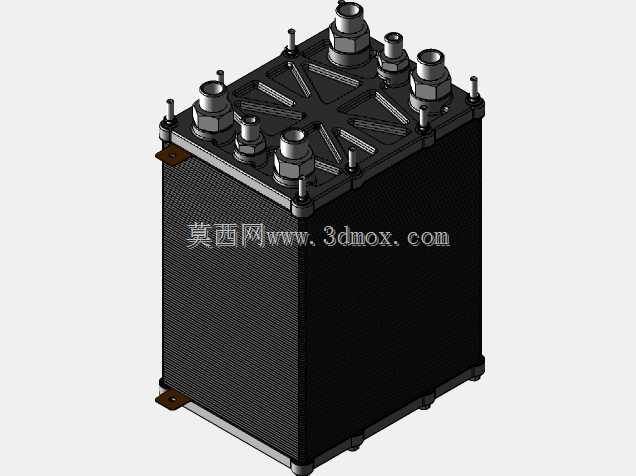

该结构面向车载氢能动力场景设计，可适配乘用车辆、轻型商用车辆的动力舱安装需求，作为氢能动力系统的核心发电单元，直接将氢气与空气中的氧气通过电化学反应转化为电能，为整车驱动电机、车载用电设备提供持续电力输出，替代传统内燃机的动力输出角色，运行过程仅产生水作为反应产物，无尾气污染物排放。从结构设计逻辑来看，整体采用长方体堆叠式布局，核心的膜电极组件与双极板沿垂直方向层叠排布，外侧通过端板与拉杆实现整体压紧，保证各层组件之间的接触压力均匀，避免出现气体泄漏、接触电阻过大的问题。端板上集成布置了氢气进出接口、空气进出接口、冷却介质进出接口，所有接口采用侧向集中排布方式，适配动力舱内管路的走向布置需求，减少管路弯折带来的流阻损失，同时预留了电压巡检模块的安装点位，可实时采集各单电池的运行电压参数，为燃料电池系统的控制策略提供数据支撑。安装边界方面，顶部设置的两个带安装孔的吊耳结构，可直接通过螺栓与整车动力舱的悬置支架连接，安装孔位的间距匹配主流车型动力舱的安装点布局，不需要额外设计转接支架即可完成固定，整体外形的长宽高尺寸适配A级到B级乘用车的前舱空间，不会与周边的散热模块、高压配电单元、储氢瓶管路产生安装干涉。功能特性上，双极板采用流道一体化设计，反应侧的流道可均匀将反应气体分配到每一片膜电极的反应区域，冷却侧的流道可将电化学反应产生的热量及时带出，保证电堆整体工作温度维持在合理区间，密封结构采用线密封与面密封结合的方式，可同时实现氢气腔、空气腔、冷却腔三腔之间的相互隔离，避免出现串气、漏液的问题，端板采用加强筋结构设计，在保证整体结构刚度满足压紧力需求的前提下，尽可能降低端板的厚度与重量，提升电堆整体的功率密度。在实际选型应用中，该结构可根据整车的功率需求调整堆叠的单电池数量，不需要改动端板与接口的布局形式，可快速衍生出不同功率等级的电堆产品，覆盖不同吨位车型的动力需求，接口的通径尺寸匹配常规的车用管路标准，可直接与市面上通用的燃料电池系统附件连接，降低系统集成的适配成本。
