立式密封铅酸12V储能蓄电池结构

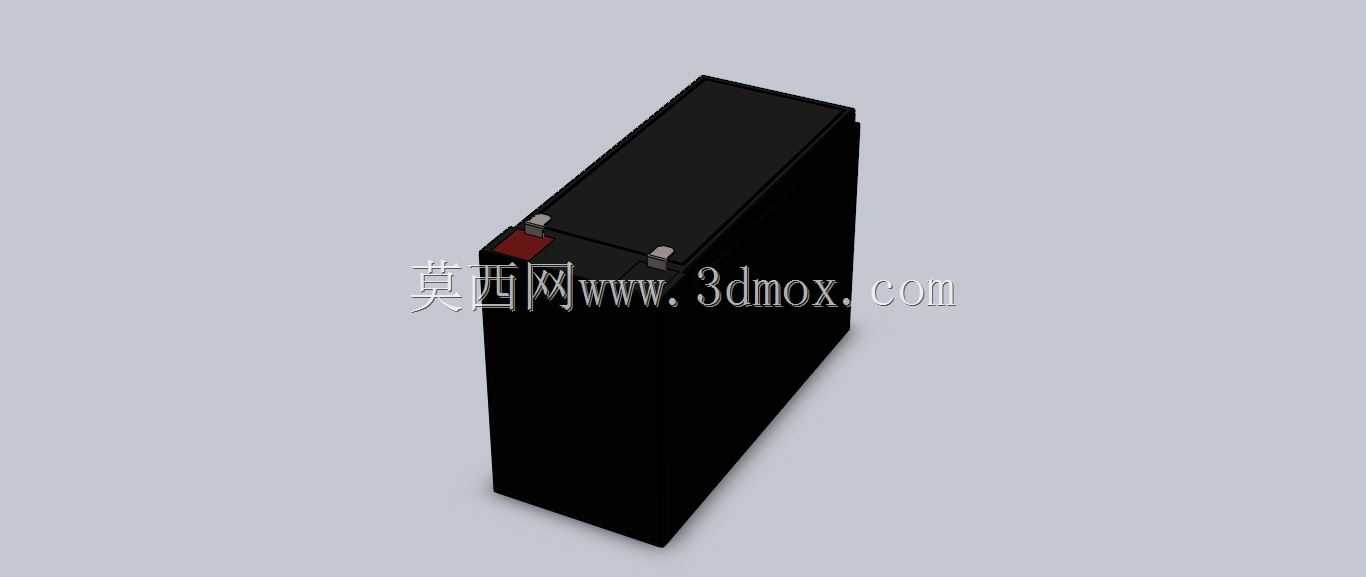

这款12V铅酸蓄电池的三维结构，还原了立式密封阀控电池的典型构造，在通信基站备用供电、工业控制柜不间断电源、小型光伏储能系统、应急照明供电回路中都有广泛应用，是低压直流供电场景里十分常见的储能部件。从结构设计来看，模型完整还原了电池的长方体硬质壳体，壳体采用ABS阻燃材质的等壁厚设计，边角做了圆弧过渡处理，避免安装搬运过程中应力集中导致壳体开裂，顶部的极柱区域做了凸起的防护围边，既可以防止外接接线时金属工具误触造成极间短路，也能预留出接线端子的安装操作空间，红色标识的正极极柱与灰色负极极柱位置符合行业通用的排布规范，接线端的平面度设计可以保证接线端子压接后接触电阻稳定，避免大电流放电时接头发热。设计过程中充分考虑了安装适配性，壳体侧面预留了标准的壁挂安装孔位与堆叠定位槽，既可以单独卧式安装在设备仓内部，也可以多组堆叠组成大容量电池组，底部的防滑凸筋可以保证放置在金属安装架上时不会出现滑移，整体外形尺寸遵循行业通用的12V7Ah到12V12Ah区间电池的安装边界，能够直接替换同规格的现有电池产品，不需要修改原有设备的电池仓结构。从功能特性来看，密封式的壳体结构不需要后期补充电解液，顶部的单向排气阀结构在模型上也做了对应还原，当电池内部充放电产生的气体压力达到阈值时可以自动排气泄压，正常使用状态下保持密封，不会出现电解液渗漏的问题，适合在密闭的设备柜体内部安装使用。建模时对壳体的分型线、极柱的嵌装结构、顶部盖板的超声波焊接接缝都做了细节还原，能够直接用于设备装配干涉检查、安装布局模拟、维修培训演示等场景，结构设计人员在做控制柜、应急电源设备的布局设计时，可以直接调用该模型验证电池仓的空间余量，确认接线操作空间是否充足，避免实际生产装配时出现尺寸干涉、接线不便的问题。
