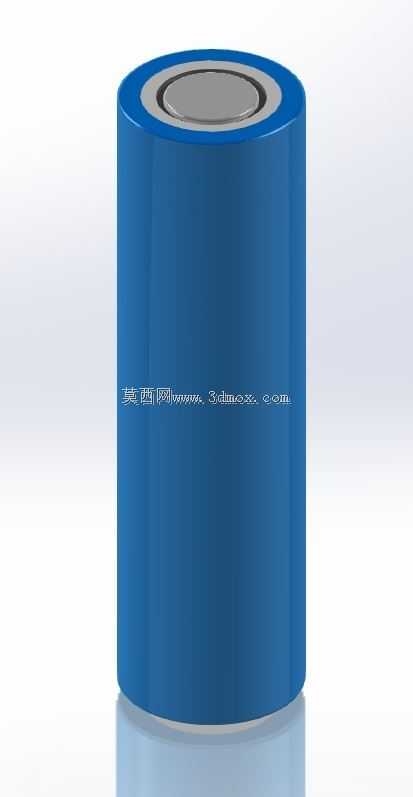

18650规格圆柱锂离子电芯三维结构设计

在消费电子、小型储能模组、便携动力设备的结构设计环节中，圆柱电芯的选型与装配适配是经常遇到的设计内容，这款直径18毫米的圆柱电芯三维模型，还原了量产18650电芯的真实外形与装配边界，能为结构工程师做电池仓布局、固定结构设计、串并联排布时提供精准的尺寸参考。做手持电动工具的电池包设计时，这类电芯是最常用的储能单元，设计初期如果没有精准的电芯外形模型，很容易出现电池仓预留间隙不足、固定卡扣位置干涉、极耳连接空间不够的问题，这个模型还原了电芯外壳的滚槽结构、正极凸起的盖帽尺寸、负极平面的平整度公差，能直接导入装配体中做干涉检查，不用再反复核对二维手册上的零散尺寸。从设计还原的细节来看，模型做了外壳的拔模斜度处理，还原了量产电芯外壳的微小锥度，实际量产中钢壳电芯为了方便卷芯入壳，外壳并非绝对的直筒结构，靠近负极的位置有极细微的直径收窄，很多通用模型会忽略这个细节，导致批量装配时出现卡滞问题。正极盖帽的三层结构也做了区分，包括泄压阀的位置、绝缘密封圈的厚度，在做电池包的汇流片焊接设计时，这些细节能帮助工程师预留足够的焊接操作空间，避免焊针碰到绝缘件造成短路风险。在实际应用场景里，除了常见的充电宝、笔记本电池组，这类电芯还大量用在小型园林工具、便携储能电源、应急照明设备的供电模块中，不同应用场景对电芯的固定方式要求不同，有的用支架卡位，有的用环氧板粘接，有的用镍带直接焊接固定，精准的外形模型能让工程师在设计阶段就验证不同固定方案的可行性，比如做支架卡位设计时，可以直接根据模型的外壳直径调整卡扣的过盈量，不用等打样后再反复修模。模型的圆柱面做了真实的表面质感还原，能在做产品渲染、装配爆炸图制作时直接使用，不需要额外做外观贴图处理。在做电池包的热管理设计时，这个模型的外形尺寸也能作为热仿真的基础模型，准确计算电芯之间的排布间隙、导热垫的压缩量，避免因为模型尺寸偏差导致热仿真结果和实际测试出现较大误差。很多新手工程师在做电池相关结构设计时，容易忽略电芯的外形公差，比如正极盖帽的凸起高度，直接影响电池仓正极接触弹片的压缩行程，如果预留行程不足，会出现设备受震动时接触断电的问题，如果行程过大，又会顶坏电芯盖帽触发泄压阀，这个模型把盖帽的凸起高度、根部圆角都做了准确还原，能帮助设计人员快速确定接触弹片的设计参数。在做多串多并电池组的排布设计时，还可以直接阵列这个模型，快速计算不同排布方式下电池包的整体外形尺寸，优化电池仓的空间利用率，比如常见的2并5串、3并4串排布，通过模型阵列就能直观看出整体的长宽高尺寸，匹配设备内部的预留空间，不用反复手动计算排布尺寸。
