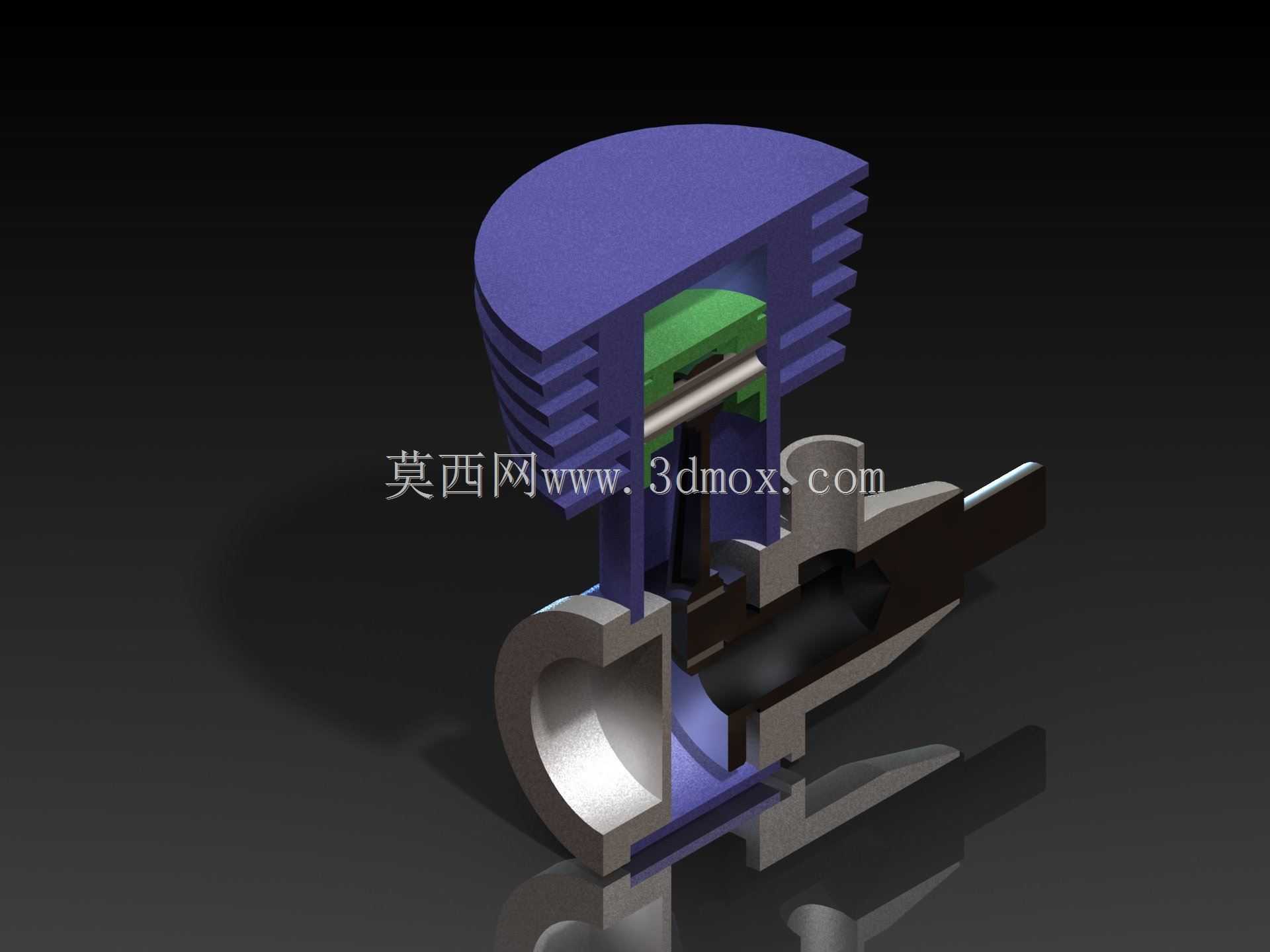

单缸活塞曲柄连杆热机结构设计

这套热机结构聚焦小型内燃动力单元的核心传动逻辑，可直接适配小型通用动力设备、教学演示台架、便携动力机具的动力端设计参考。从实际应用场景来看，这类单缸结构常被用于小型园林机具、教学实训设备、微型发电机组的动力核心，结构紧凑度直接决定整机的安装适配性，设计阶段优先控制了动力单元的径向与轴向尺寸，缸体与曲轴箱采用一体化铸造型腔的结构思路，减少分体连接带来的密封面数量，降低运行过程中的漏油、漏气风险。

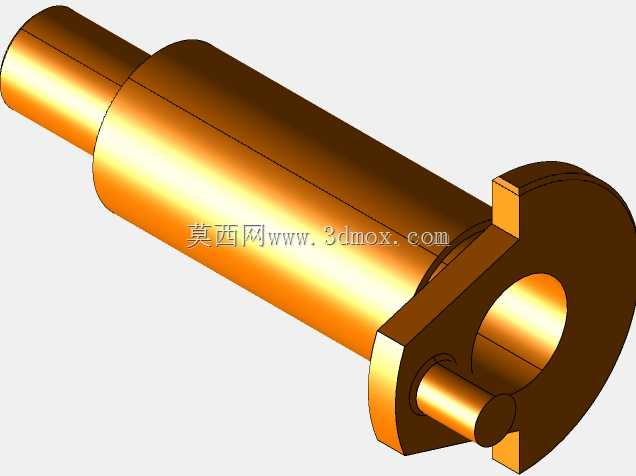

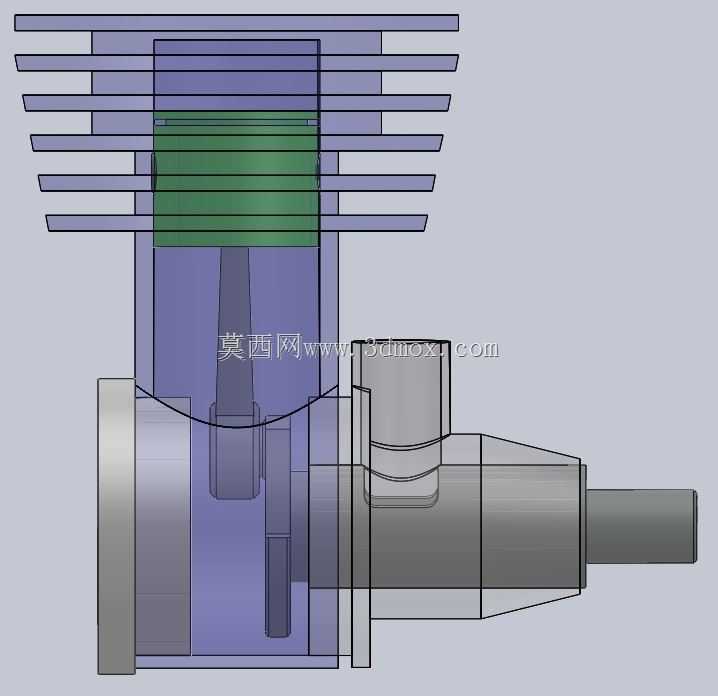

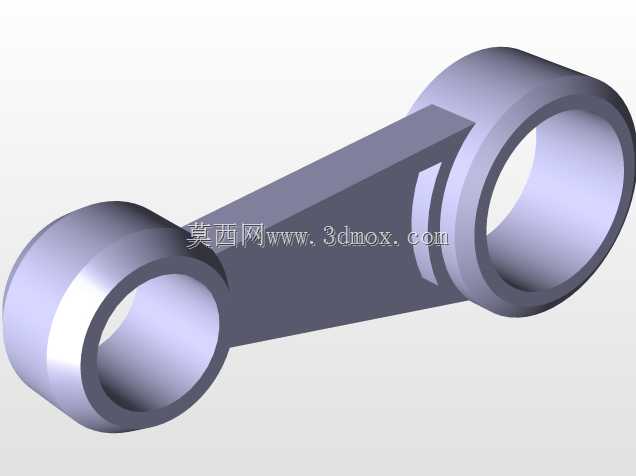

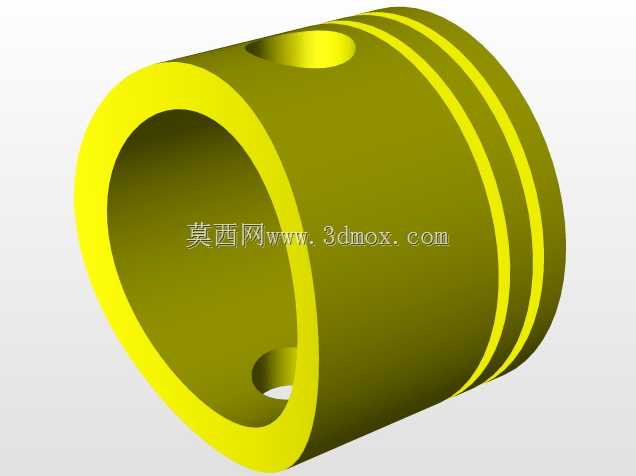

功能特性上，活塞采用两道气环一道油环的环槽布局，活塞销与连杆小头采用浮动连接结构，连杆大头做剖分式设计适配曲轴曲柄销的装配，曲轴输出端直接预留了动力连接法兰位，可直接对接负载端的联轴器或带轮结构，不需要额外加装转接轴套。设计过程中优先梳理了运动件的干涉边界：活塞运行到上止点时，活塞顶面与缸盖燃烧室预留了合理的压缩余隙，避免运行过程中出现活塞撞气门或者碰缸盖的故障；曲柄旋转过程中，曲柄配重块与曲轴箱内壁、连杆大端侧部都预留了足够的运动间隙，不会在高速运转时出现剐蹭缸体的问题。

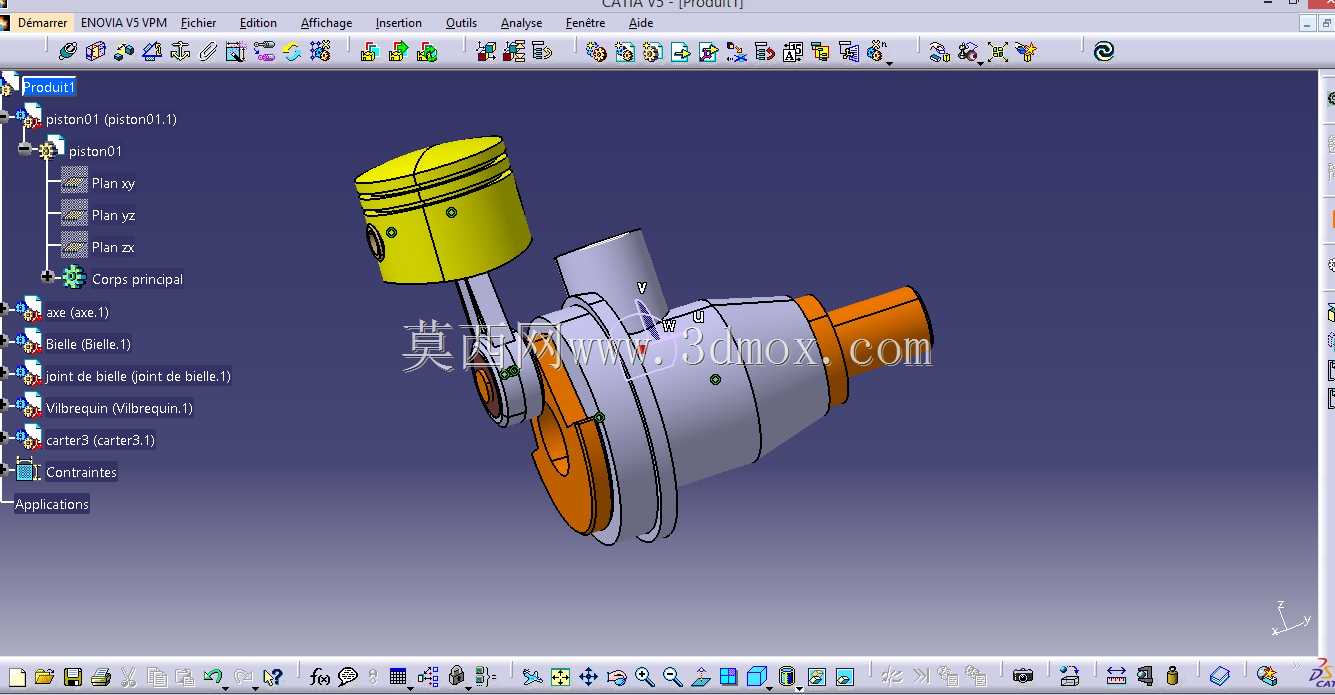

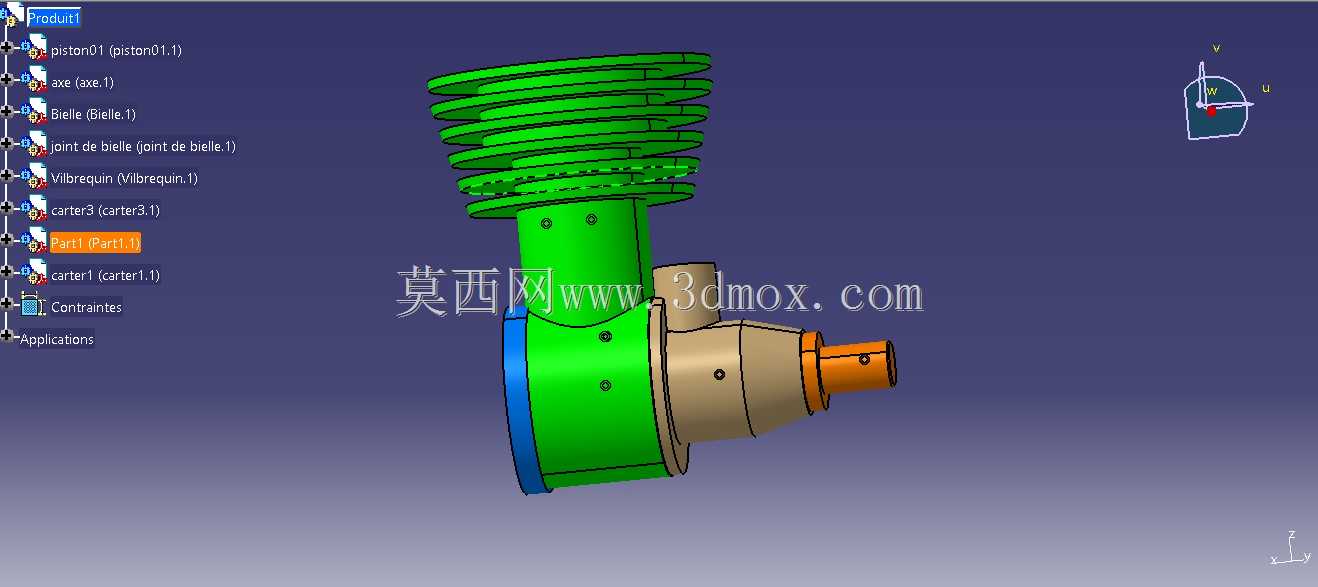

外形尺寸上，整套动力单元的轴向长度控制在适配小型机具安装舱的范围内，缸体外壁预留了散热鳍片的安装位，风冷状态下可满足持续运行的散热需求；安装边界方面，曲轴箱底部设置了三个成三角形分布的安装支脚，支脚位置预留了标准螺栓过孔，可直接固定在设备的机架安装面上，不需要额外设计转接支架。进气口与排气口的接口位置做了标准化的管径设计，可直接对接通用规格的化油器与消音器，降低后续配套件的选型成本。整套结构的运动逻辑完全遵循四冲程内燃热机的工作循环，建模过程中对所有运动副做了约束匹配，可直接用于运动仿真验证，观察活塞往复运动与曲柄旋转运动的转换过程，也可作为结构受力分析的基础模型，校核连杆、曲轴在不同工况下的应力分布，为后续的零件材质选型、结构强度优化提供参考依据。
