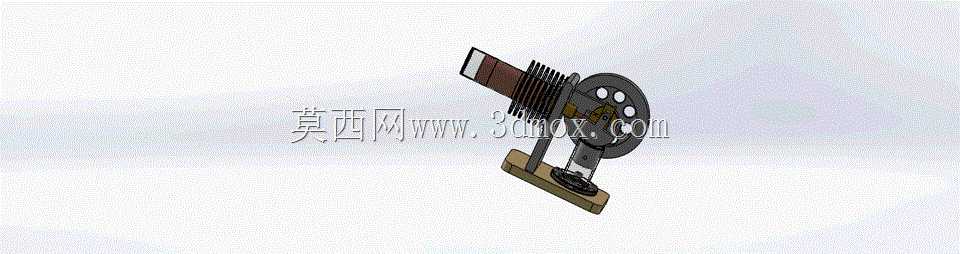

小型外燃式斯特林动力装置结构设计

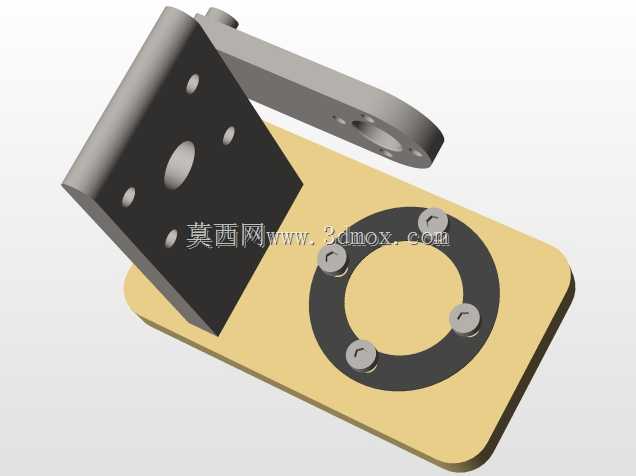

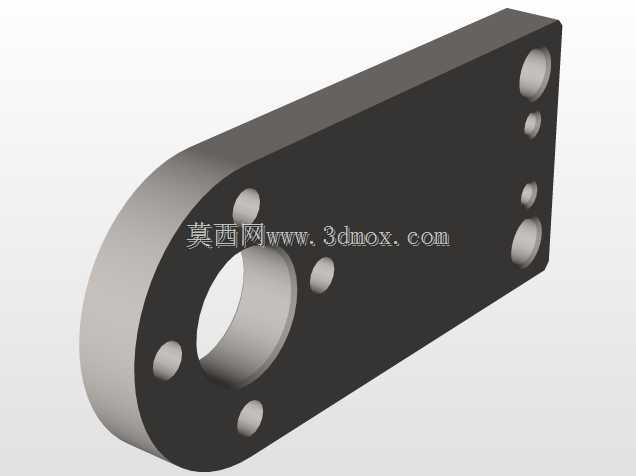

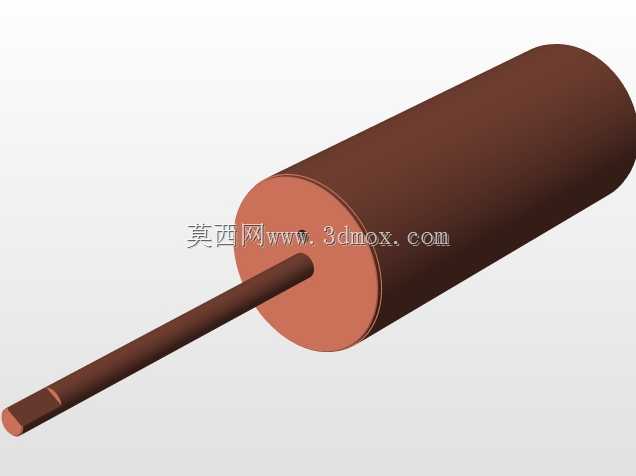

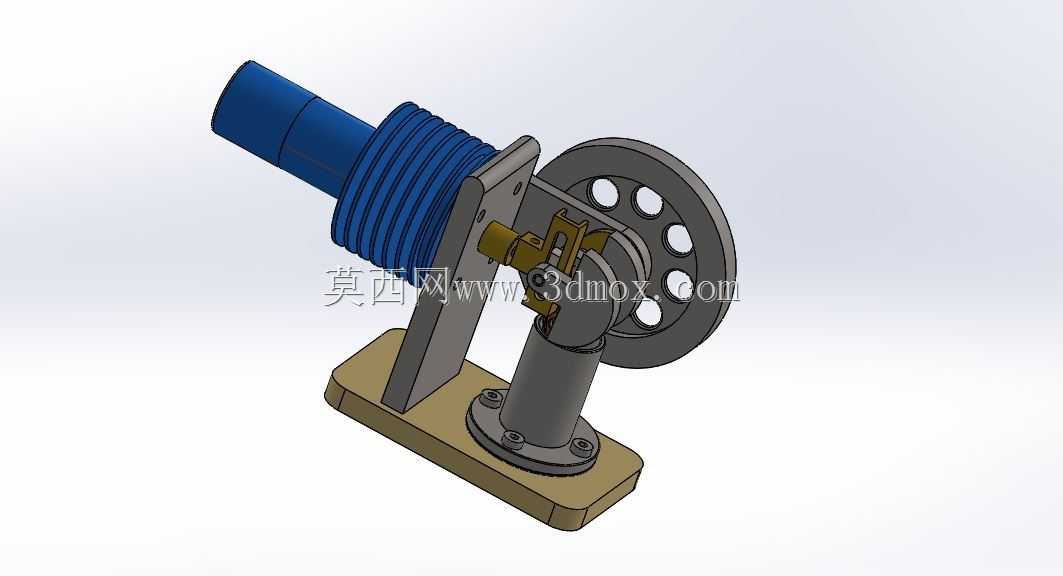

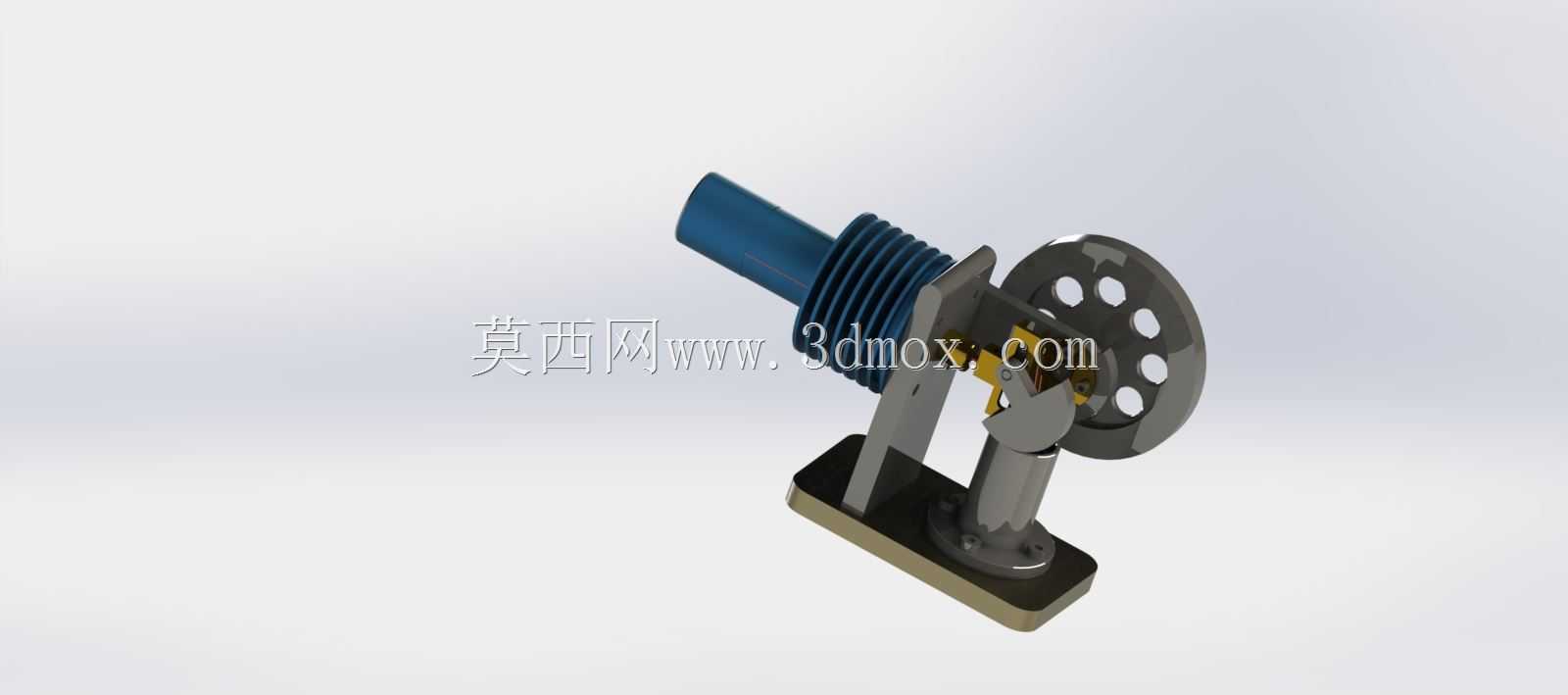

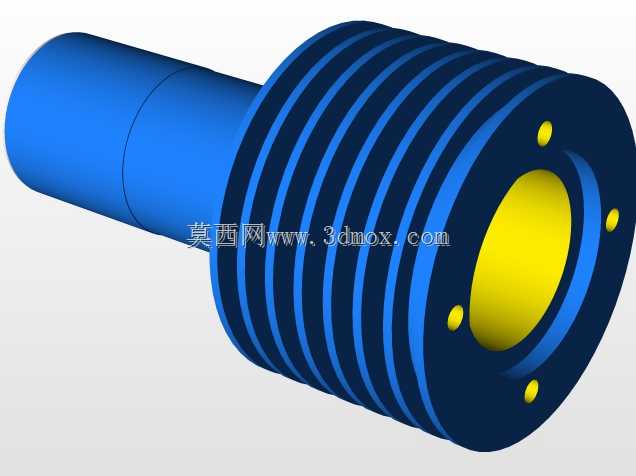

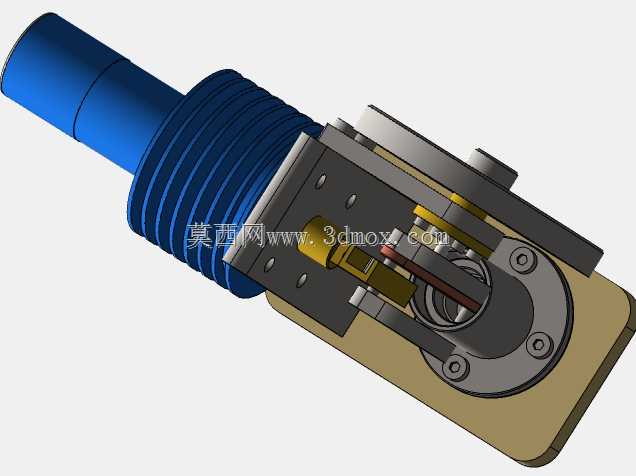

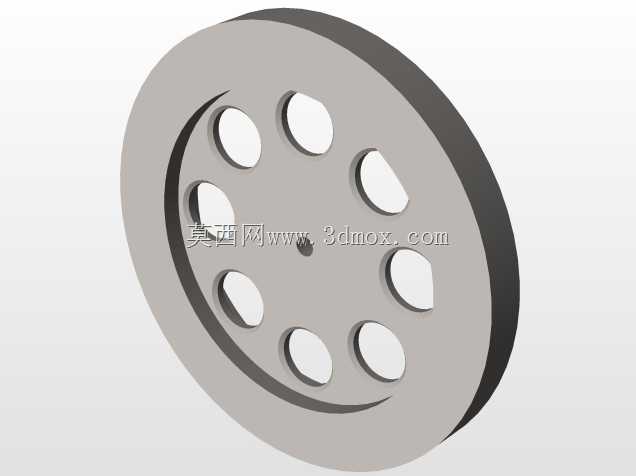

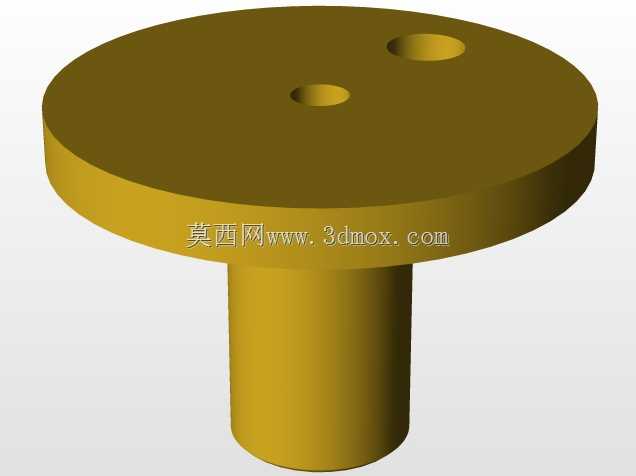

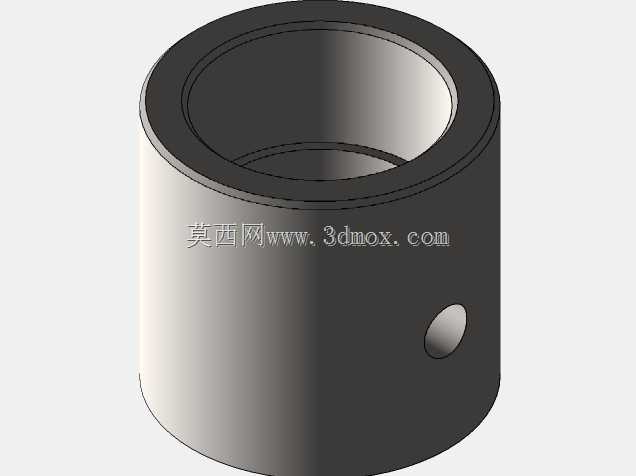

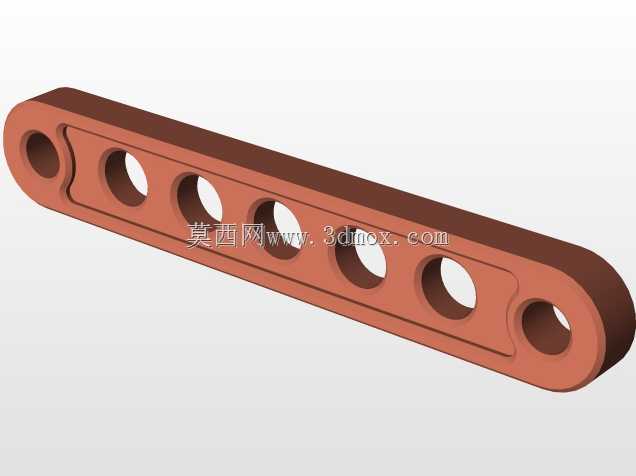

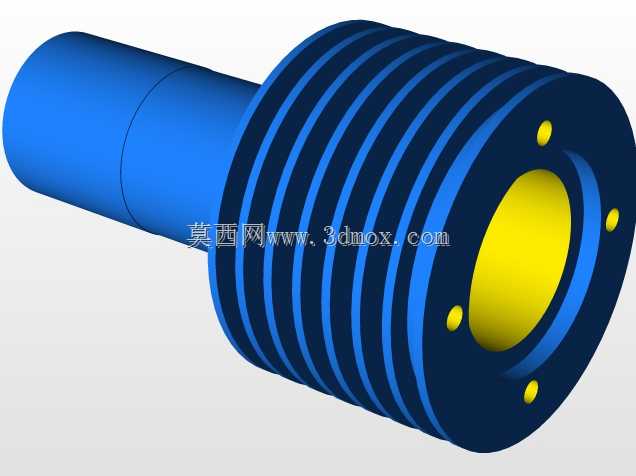

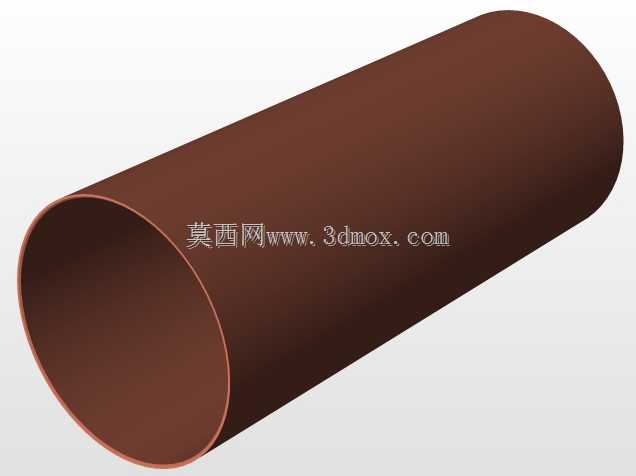

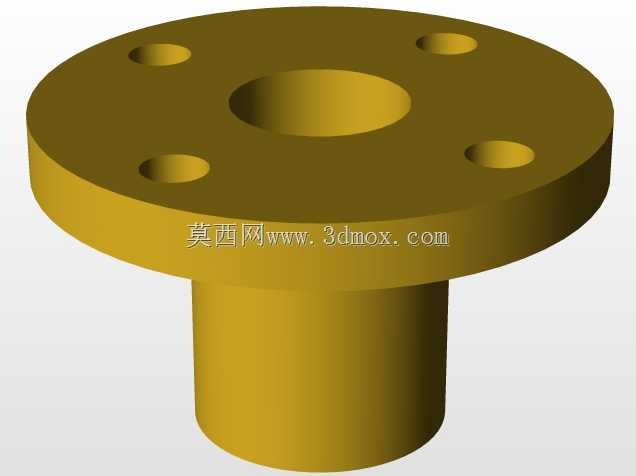

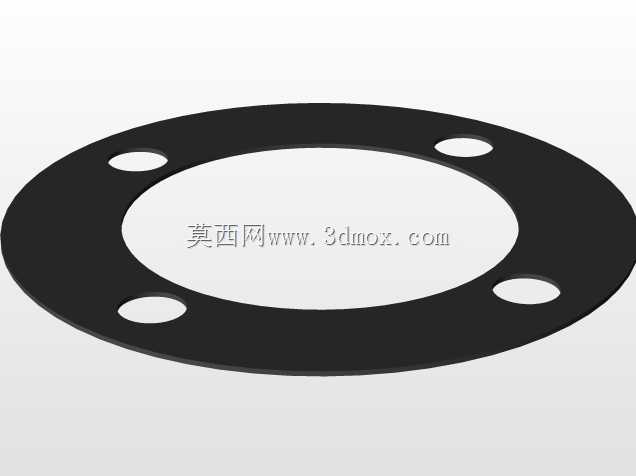

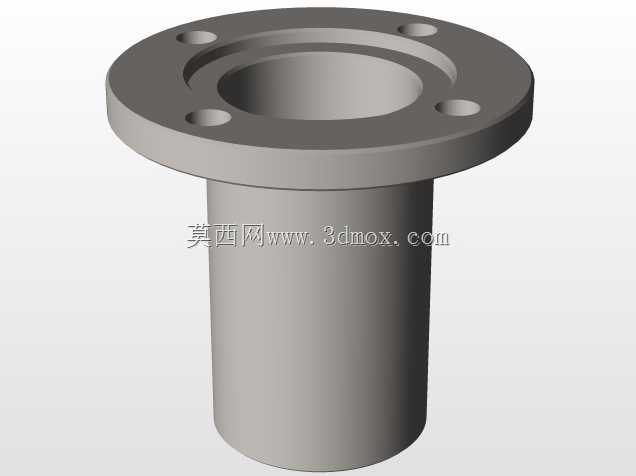

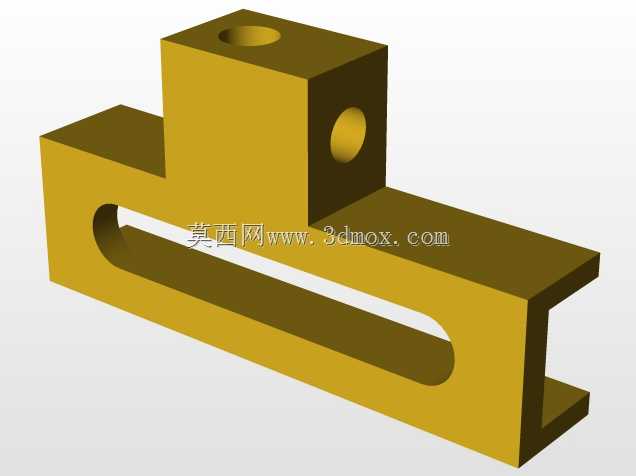

这套动力装置的结构设计围绕外燃循环的工作逻辑展开，核心是通过封闭腔体内工质的周期性冷热交替，实现热能到旋转机械能的稳定输出，整套结构没有传统内燃机的爆震做功环节，运行过程的振动与噪音水平远低于同功率等级的内燃动力单元。从实际应用场景来看，这类小型动力单元可适配低品位热源的能量回收场景，比如工业余热分散式利用、小型太阳能光热发电的动力端、偏远地区小型离网供电的动力模块，也可作为教学演示载体，直观展示外燃循环的做功过程，帮助学习者理解热功转换的核心逻辑。结构设计上，动力输出端采用带镂空减重的飞轮结构，既可以通过自身转动惯量抹平曲柄连杆机构往复运动的转速波动，保证输出轴转动的平顺性，镂空设计也能降低整机自重，减少转动过程的风阻损耗；冷热端的换热结构采用翅片式散热段，增大与空气的接触面积，保证冷端工质可以快速完成降温收缩，配合热端的导热结构，形成稳定的温度差，为循环做功提供基础条件。曲柄连杆机构的支撑采用立式支架结构，将动力转换组件与底座安装面隔开足够的安装空间，避免运动过程中连杆、置换活塞等运动部件与安装基座产生运动干涉；底座采用平板式安装结构，预留的安装边界可以适配常规的实验台架固定需求，整机的外形尺寸控制在单手可持的范围，不需要额外的大型安装基础，移动与部署都比较灵活。设计过程中需要重点关注运动副的配合间隙，置换活塞与气缸壁的间隙既要保证工质可以顺利在冷热腔之间流动，又要避免间隙过大造成工质窜流损失，曲柄的偏心距需要匹配活塞的行程，保证工质的压缩比处于合理区间，避免压缩比过大造成的驱动阻力激增，或是压缩比过小导致的输出扭矩不足；飞轮的安装位置与输出轴同轴度需要严格控制，否则高速转动时会产生额外的径向载荷，加速支撑轴承的磨损，缩短整机的无故障运行时长。整套结构的零件拆分遵循易加工、易装配的原则，支架、底座等结构件采用常规的切削加工即可成型，没有复杂的异形曲面加工需求，换热翅片采用标准型材裁切即可，不需要开模定制，对于做原理验证、小批量试制的场景来说，可以有效缩短加工周期，降低试制成本。
