内燃机活塞连杆组件高精度结构设计

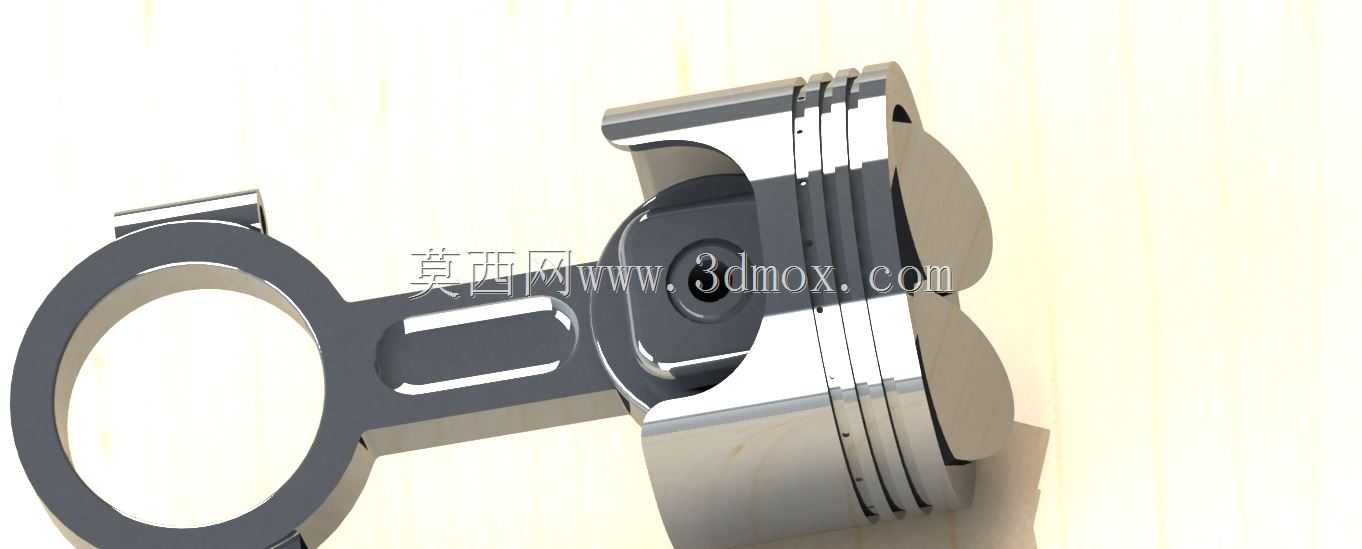

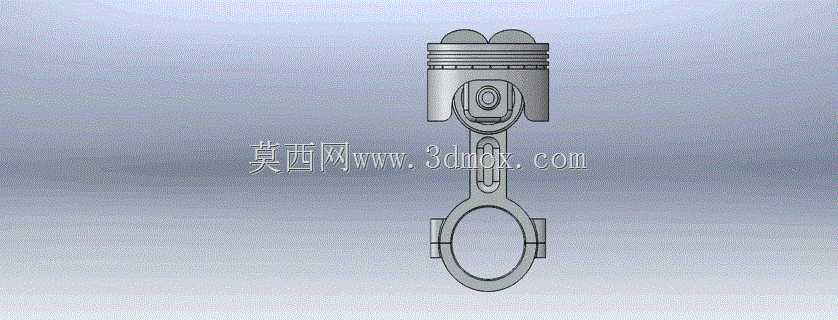

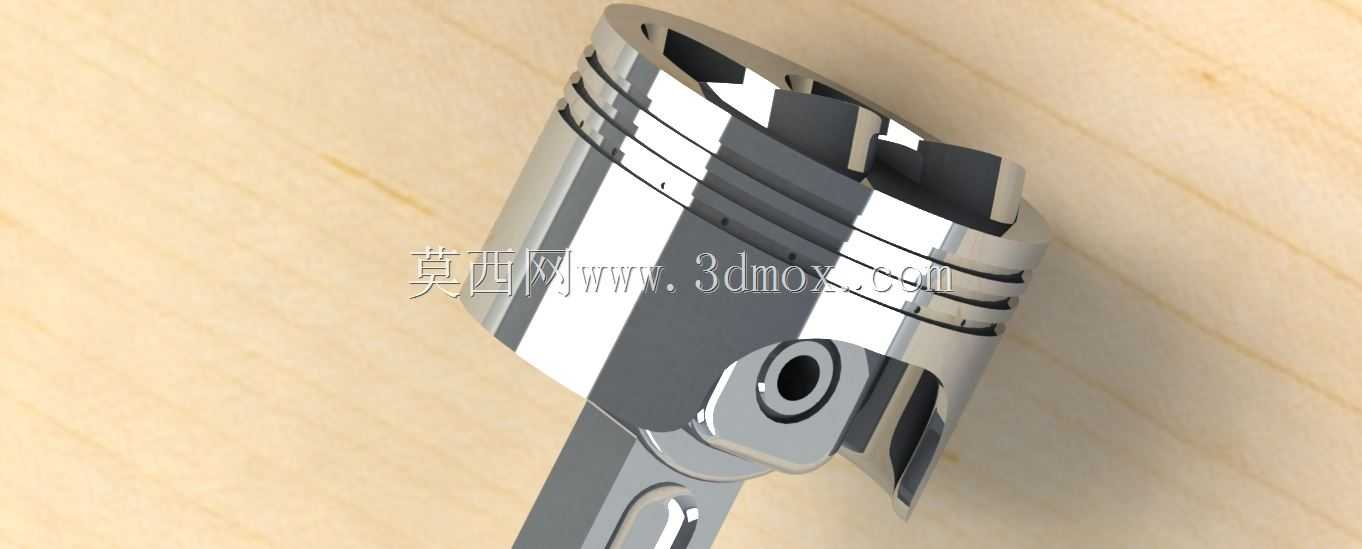

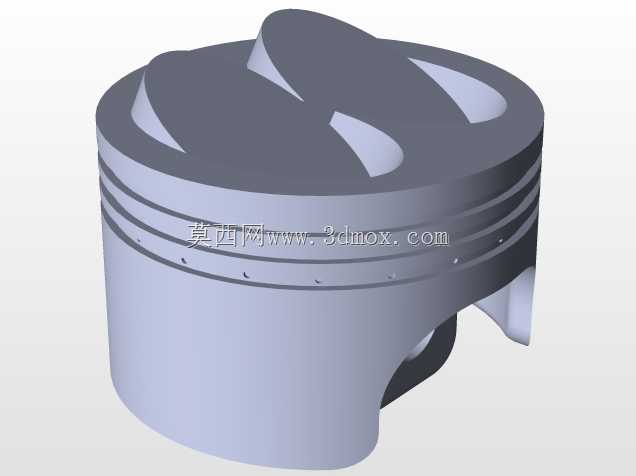

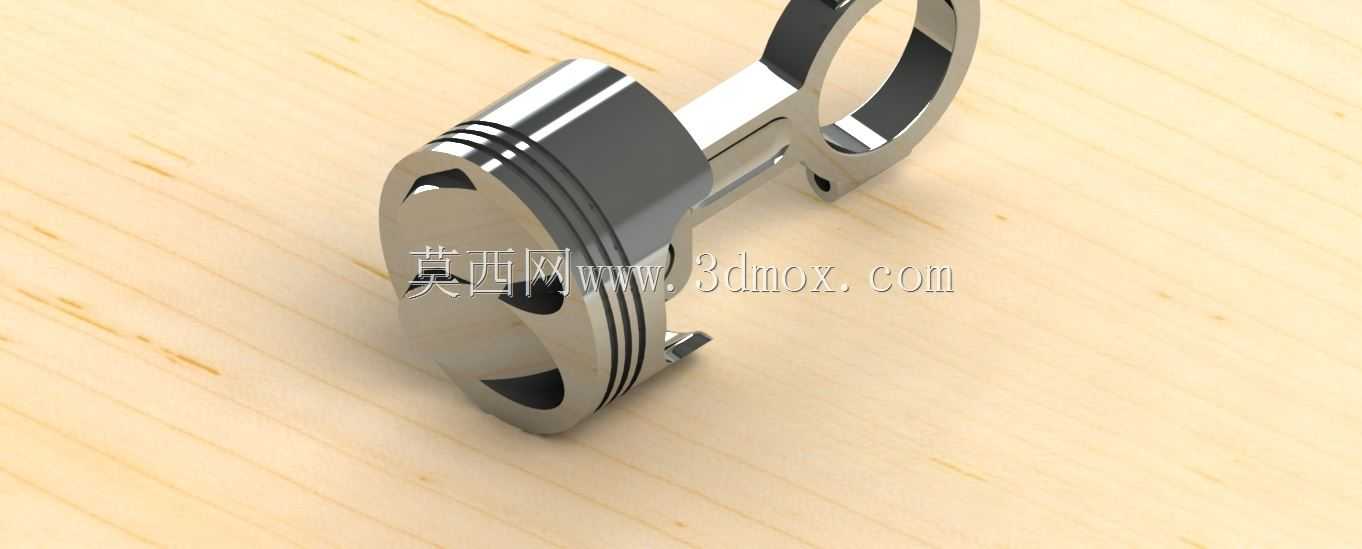

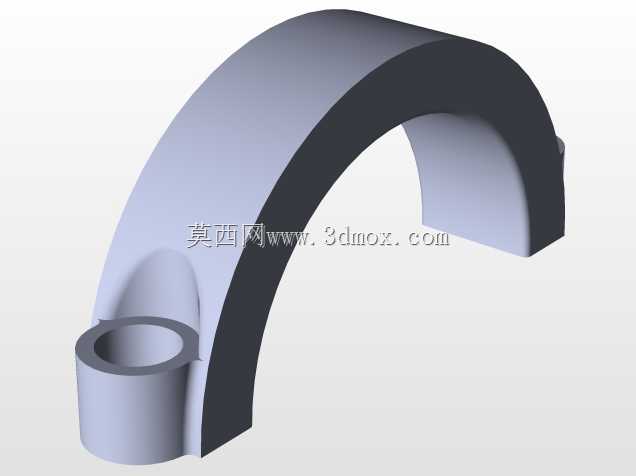

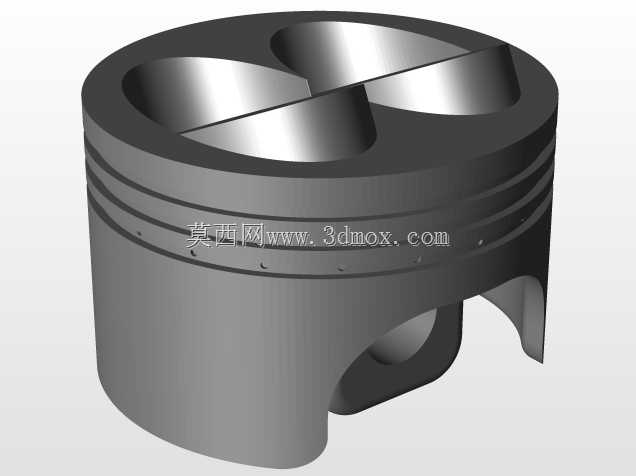

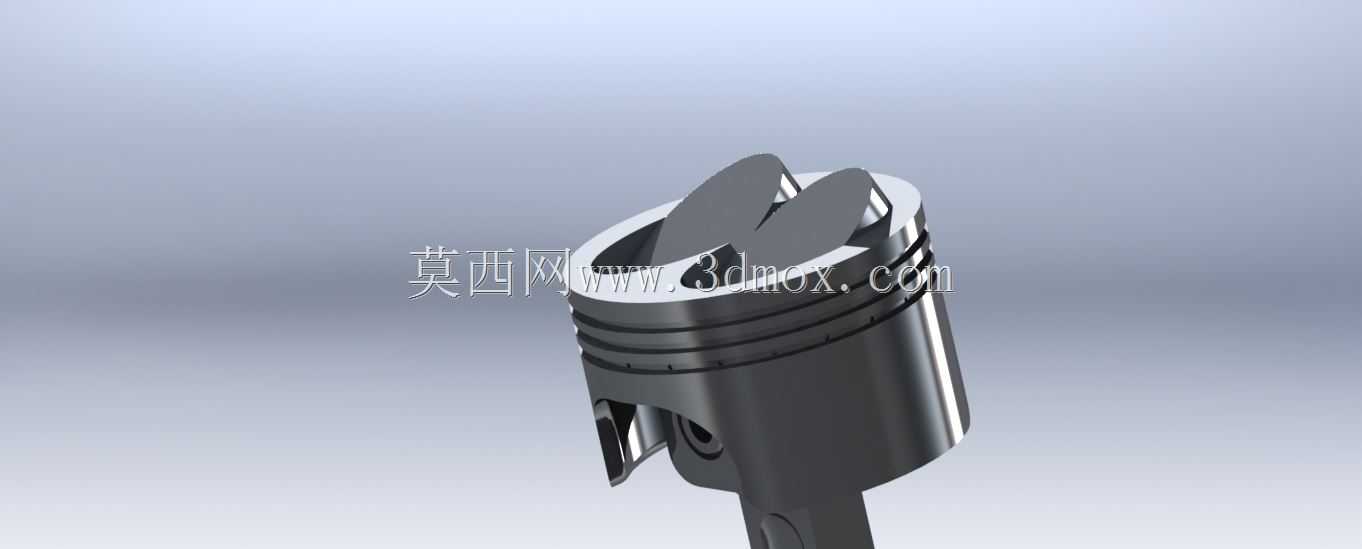

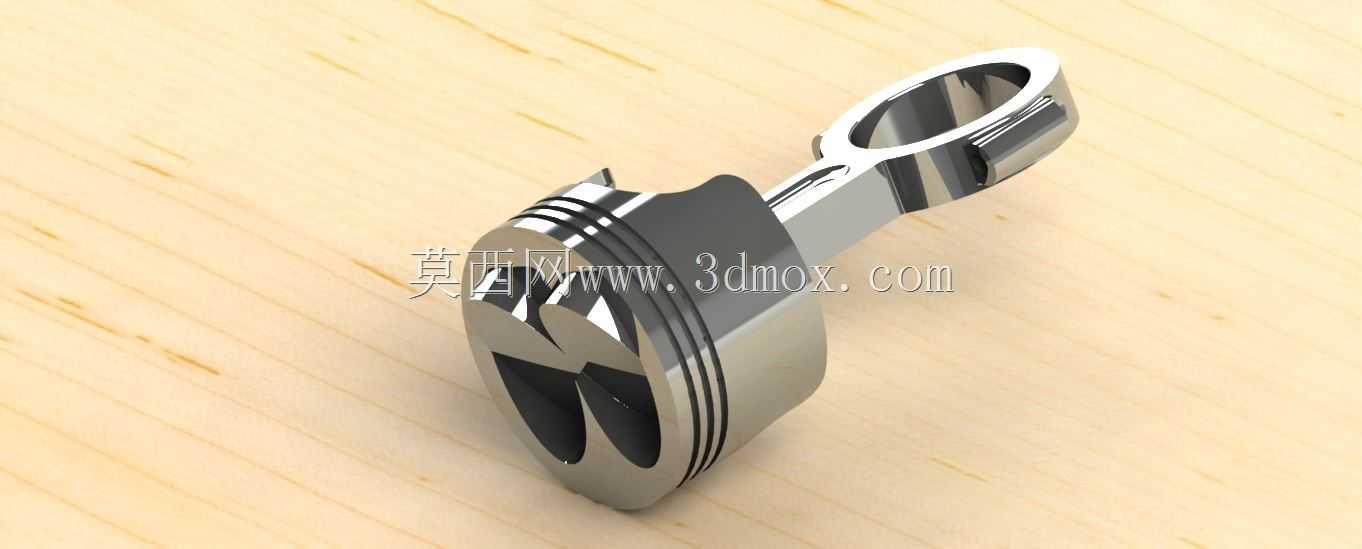

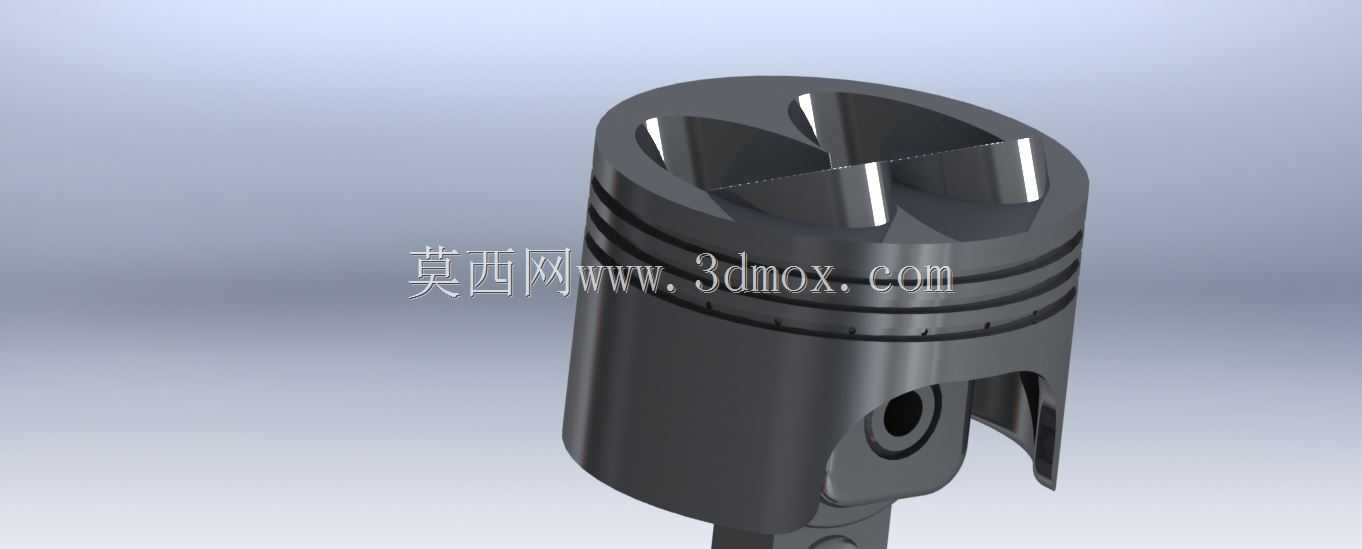

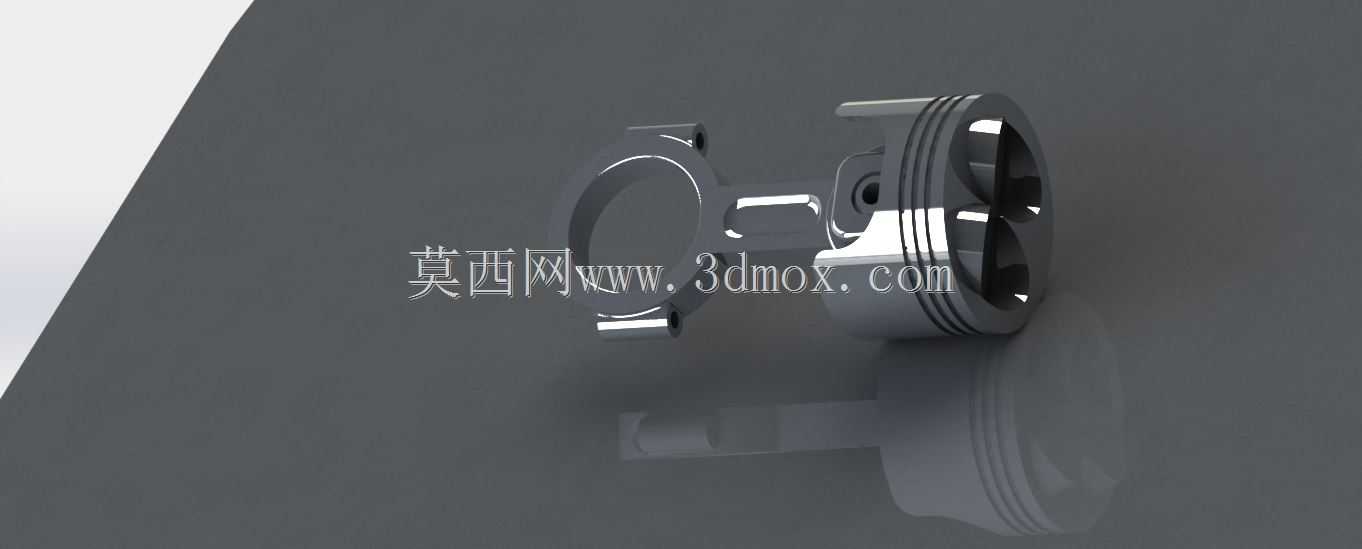

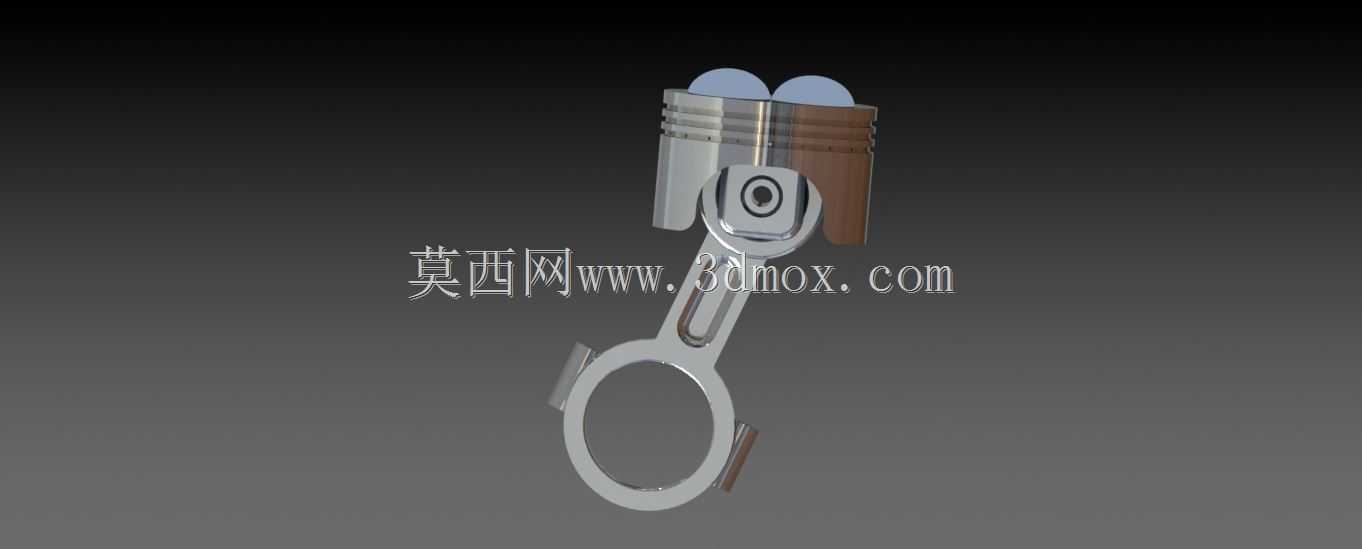

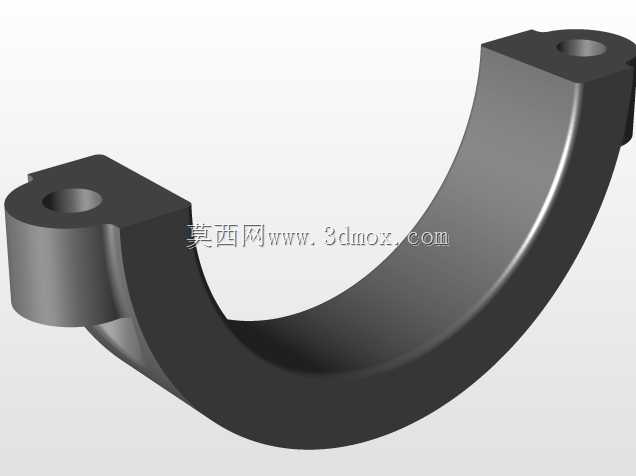

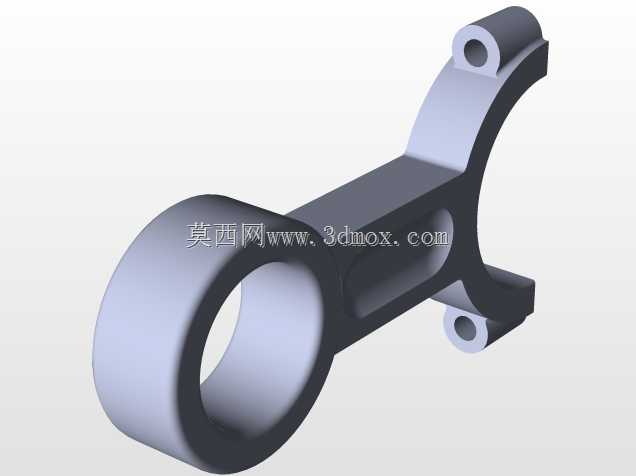

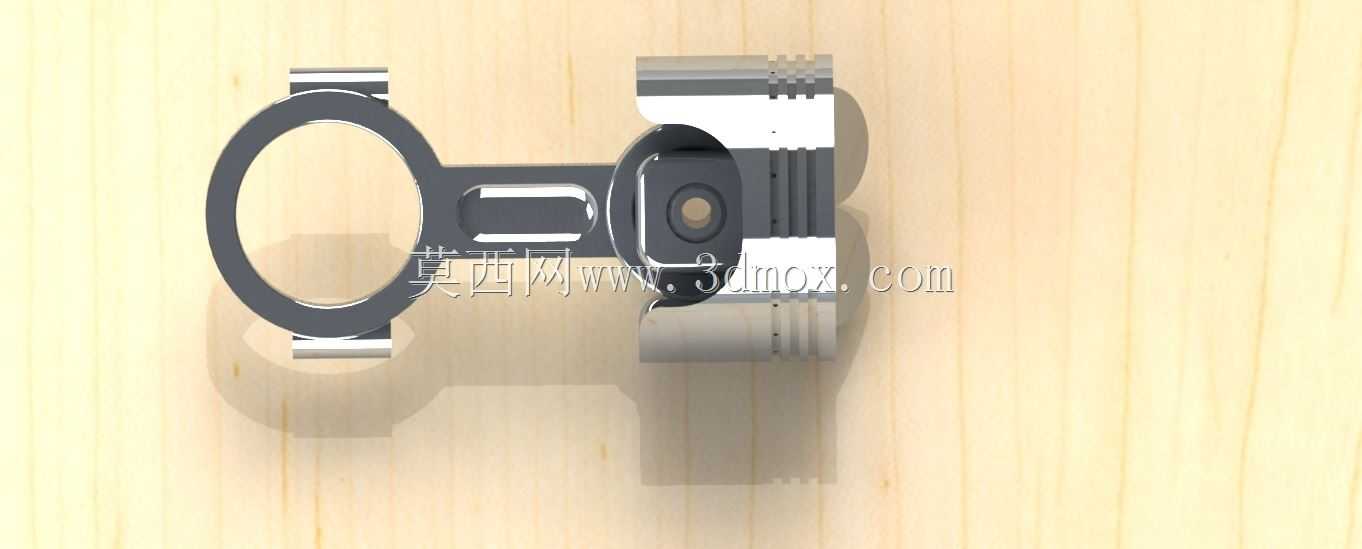

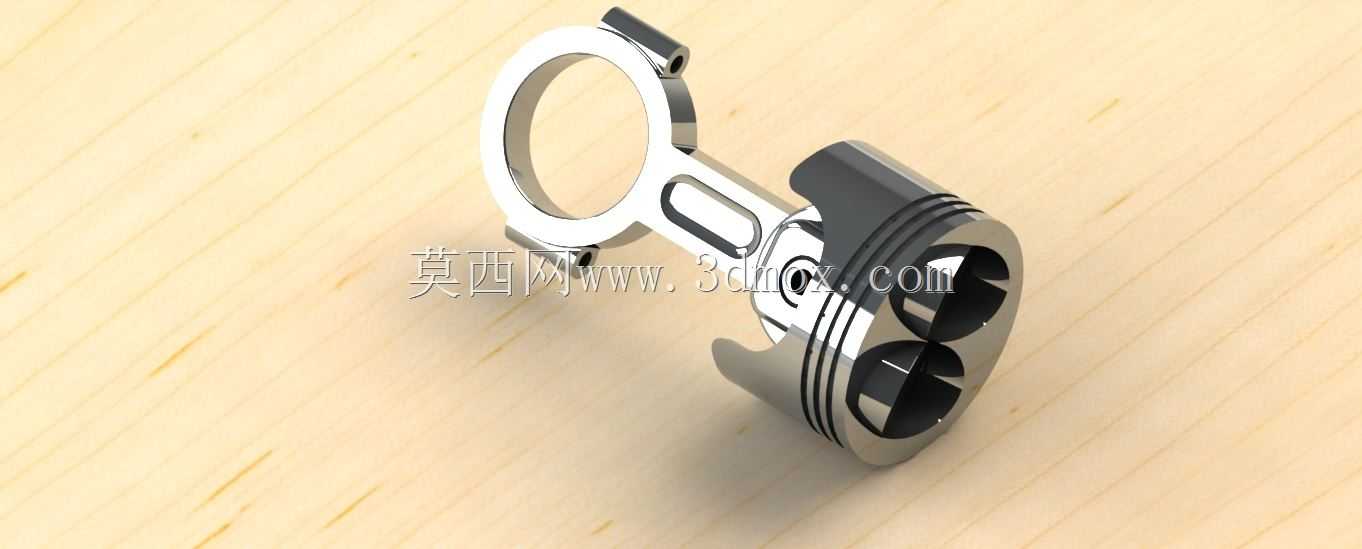

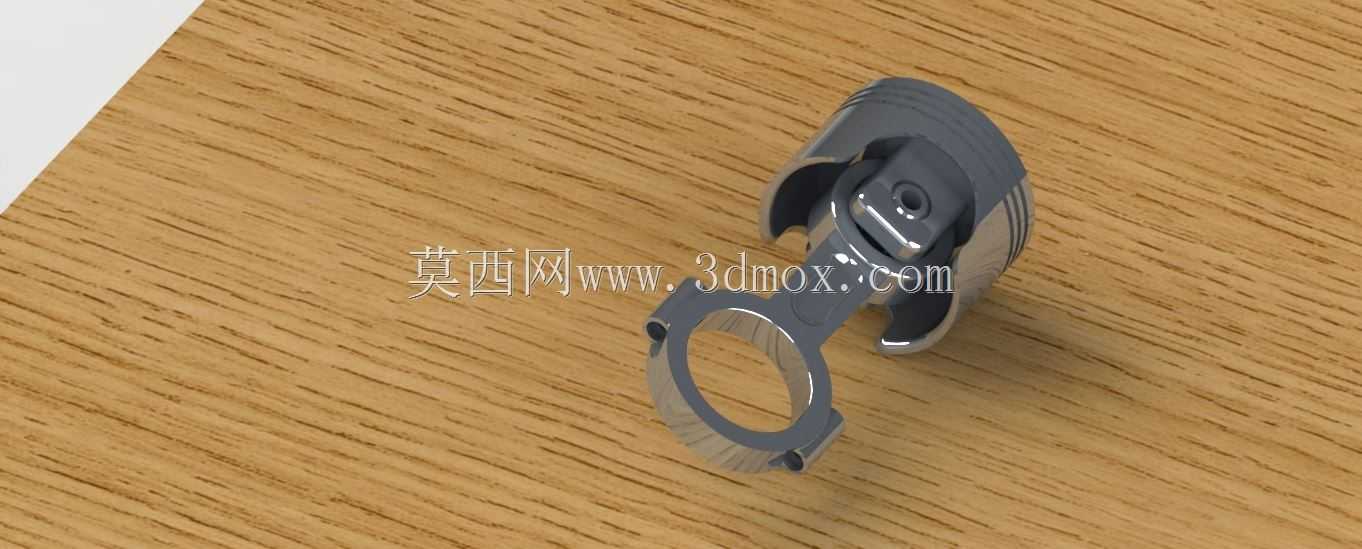

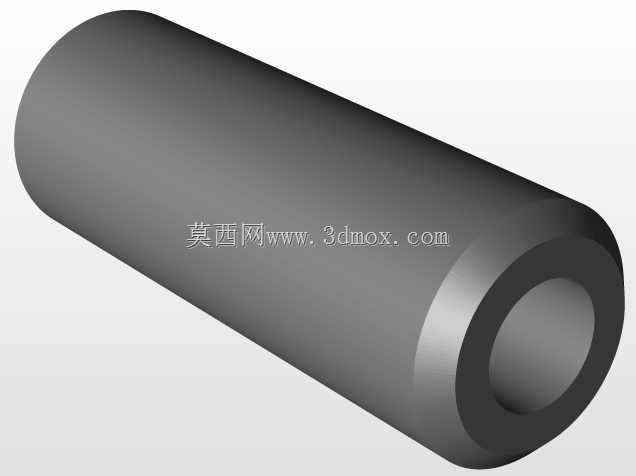

这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能，广泛适配小排量四冲程汽油机、通用小型动力设备的动力输出需求。从结构设计逻辑来看，活塞头部采用三道环槽布局，上方两道为气环安装位，负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱影响动力输出效率，最下方一道为油环安装位，用于刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部的凹坑造型是结合燃烧室压缩比参数、气门避让空间、进气涡流导向需求设计的，不同的凹坑深度与轮廓直接影响缸内混合气形成质量与燃烧效率，建模时严格匹配对应排量机型的压缩比要求，避免出现气门干涉、压缩比偏差过大的问题。活塞销孔采用浮动式设计的适配结构，销孔内侧预留了卡环安装槽位，工作状态下活塞销可在销孔与连杆小头衬套间小幅转动，保证受力均匀，降低局部磨损速率。连杆部分采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴高速运转时的惯性力负载，连杆大头采用分体式结构设计，结合面做了定位结构适配，安装时可通过连杆螺栓将大头轴瓦紧固在曲轴曲柄销上，保证配合间隙符合轴瓦润滑要求。从安装边界来看，活塞裙部的椭圆度设计充分考虑了热膨胀变形量，冷态装配时裙部与气缸壁保留合理配合间隙，热机状态下裙部膨胀后可与缸壁保持均匀贴合，避免出现拉缸、敲缸等故障。连杆大小头的中心距、活塞总高、环槽位置尺寸都严格对应通用小型内燃机的安装尺寸链，装配时可直接匹配对应缸径的气缸套、曲轴曲柄销、活塞销等标准配件，无需额外修改安装接口。在实际工况中，这套组件需要承受最高上千摄氏度的瞬时燃气温度、数兆帕的燃烧冲击压力，以及每分钟数千次往复运动带来的交变载荷，因此建模时对各部位的圆角过渡、壁厚均匀性都做了对应优化，活塞销座部位做了加强筋结构，避免应力集中导致的疲劳断裂，连杆杆身与大小头过渡位置采用大圆角平滑过渡，降低交变载荷下的应力集中系数。
