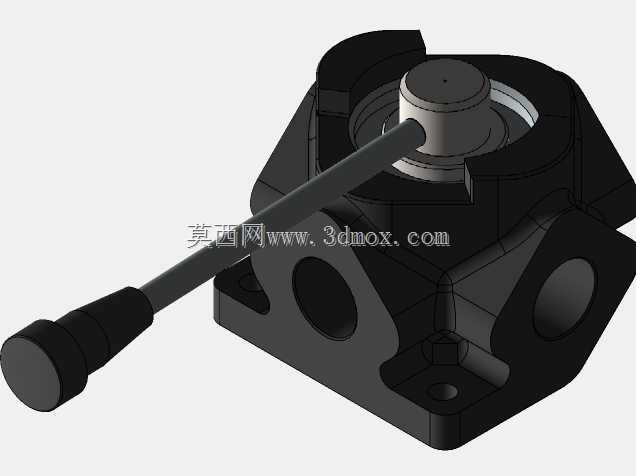

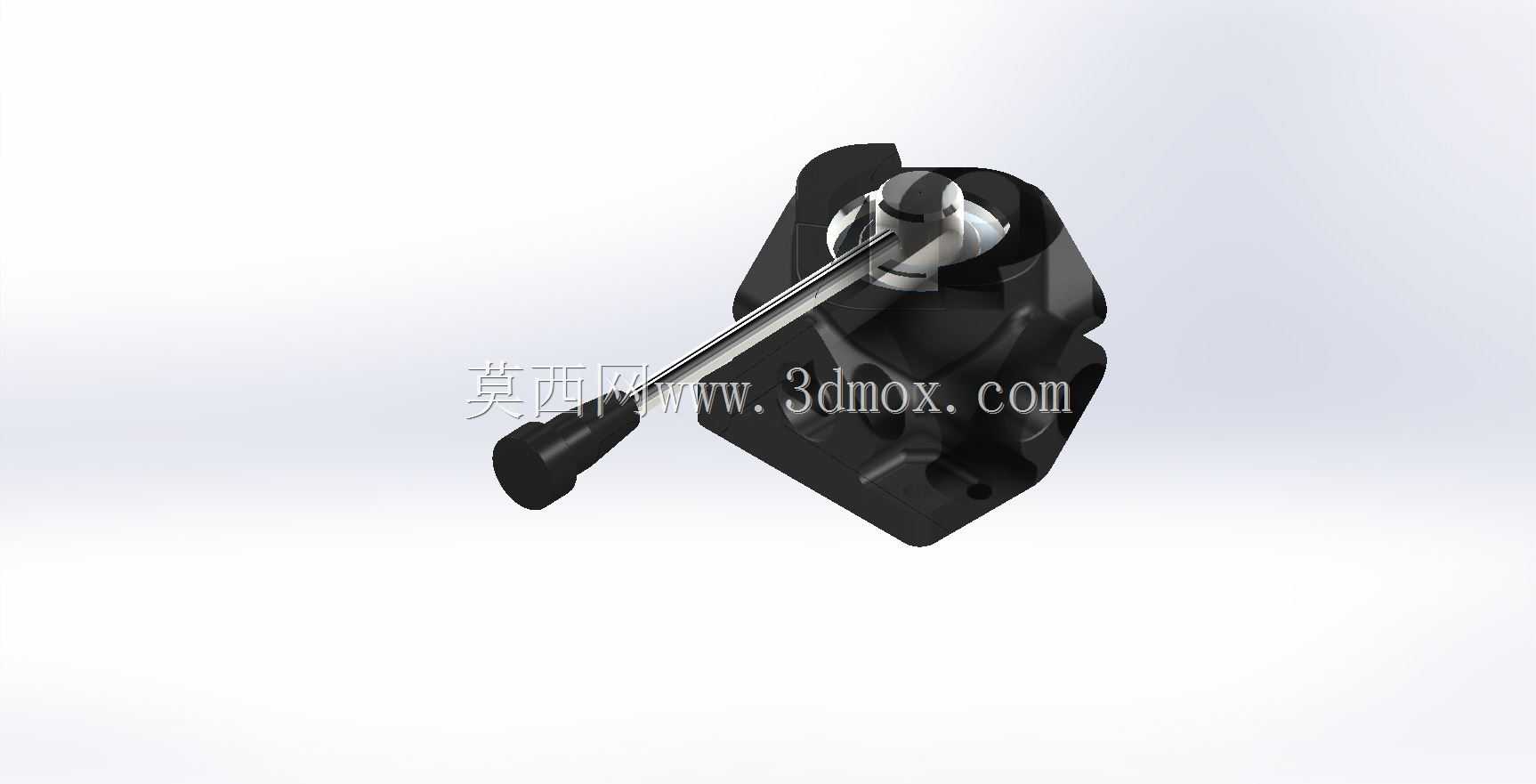

1英寸手动控制液压分流阀结构设计

这款手动控制的分流阀主要应用在工程机械、重型作业车辆的液压系统回路中，常见于需要单泵驱动多执行元件同步动作的场景，比如装载机的动臂与转斗动作协同、小型挖掘机的行走回路分流、农用机械的液压输出支路分配，能够在系统供油压力稳定的前提下，将输入的高压油液按照预设比例分配到两个独立的输出油路，避免多执行元件联动时出现负载不均导致的动作跑偏、滞后问题。阀体采用整体式锻钢坯料加工而成，内部流道做了圆弧过渡处理，减少高压油液通过时的局部压力损失，同时降低油液紊流带来的系统振动与噪音，手动操纵杆的转轴位置设置了复合密封结构，搭配耐磨衬套，既可以承受操纵时的径向载荷，也能避免高压油从转轴间隙渗漏，在长期高频操作的工况下也能保持稳定的密封性能。设计过程中优先考虑了安装兼容性，阀体底部的安装法兰采用通用的液压阀安装孔位布局，进出油口采用1英寸标准管螺纹连接，不需要额外制作过渡接头就可以直接接入现有液压回路，操纵杆的摆动角度设置在左右各35度的区间，操作行程适中，既不会因为行程过短导致流量调节过于灵敏难以控制，也不会因为行程过长增加操作幅度，适配工程机械驾驶室内的操作空间布局。内部的分流阀芯采用带压力补偿的结构设计，当其中一个支路的负载出现波动时，阀芯会在两端压差作用下自动微调开度，保证两个输出支路的流量比例不受负载变化影响，维持执行元件的动作同步性，阀体外部的操纵手柄做了防滑滚花处理，冬季佩戴劳保手套操作时也不会出现打滑脱手的问题，阀体表面做了发黑防锈处理，能够适应户外作业时的潮湿、多粉尘环境，外露的金属部件都做了倒角处理，避免安装维护时划伤操作人员。在建模过程中对所有配合面都做了公差匹配，阀芯与阀孔的配合间隙控制在合理范围，既保证阀芯动作灵活无卡滞，也不会因为间隙过大导致内泄漏超标影响分流精度，安装面的平面度、螺纹孔的位置度都按照液压元件的行业标准设置，实际生产加工时可以直接参照三维模型进行工艺编排，不需要额外调整结构尺寸。
