双缸结构蒸汽止动阀组三维结构设计

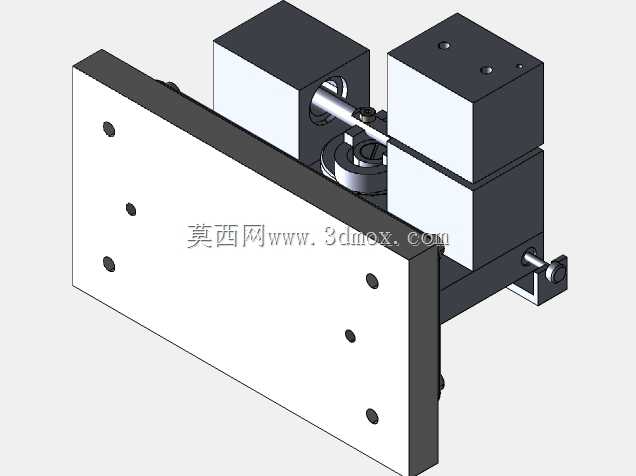

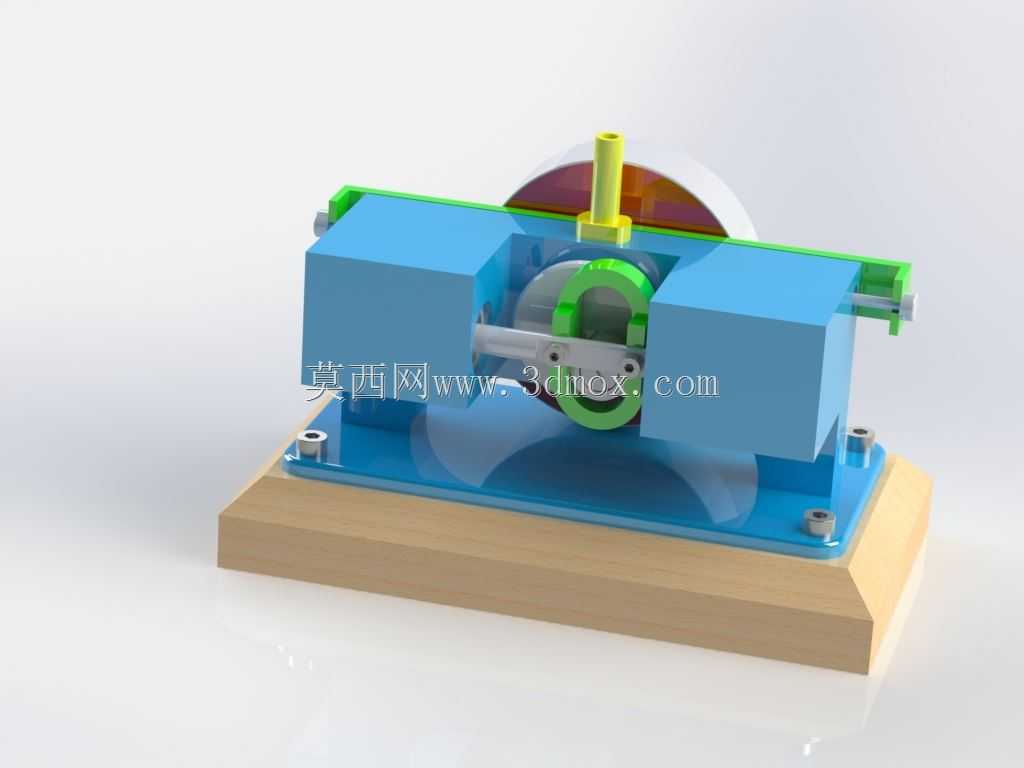

这款双缸结构的蒸汽止动阀组，主要面向中低压饱和蒸汽输送管路的通断控制场景，常见于化工生产供热支路、食品加工蒸汽灭菌管线、厂区集中供暖分汽缸出口等需要可靠截断蒸汽介质的工位，相比单缸止动阀，双缸对称布局的结构能在大口径管路工况下抵消单侧阀杆受力带来的偏磨问题，大幅提升阀瓣密封面的贴合均匀度，降低长期带压启闭后的内漏概率。从结构设计逻辑来看，整体采用对称式双执行缸布局，两个缸体分别通过独立阀杆驱动中部的环形密封副动作，中部的环形阀座采用贯通式流道设计，蒸汽介质从顶部接口进入后，可通过阀瓣的升降实现双向通路的同步通断，避免单阀结构在大流量工况下出现的阀杆震颤问题。底座采用带安装孔的一体式铸造支座，四个安装孔位对称分布在支座四角，安装时可直接通过螺栓固定在管路支架的预埋钢板上，安装边界预留了足够的扳手操作空间，不需要额外裁剪周边的管线保温层就能完成紧固作业。外形上整体采用方正的缸体外壳设计，外部没有突出的易磕碰结构，外层的防护壳能避免车间内的粉尘、水汽侵入阀杆运动副，延长填料密封的更换周期。在功能特性上，双缸同步驱动的结构能让阀瓣启闭过程中始终保持水平升降，不会出现单侧卡滞的情况，即使在管路存在轻微水击的工况下，对称布置的两个缸体也能分摊阀瓣受到的轴向冲击力，避免阀杆弯曲变形。设计时特意将顶部的介质入口接口设置在阀组中心线上，和底部安装支座的中心重合，安装后管路的重力载荷能均匀传递到支架上，不会出现偏载导致的法兰密封面渗漏问题。流道内壁做了圆弧过渡处理，能减少蒸汽通过时的局部阻力损失，降低管路运行时的气动噪音。两侧的缸体端盖采用快拆式结构，日常维护时不需要将整个阀组从管路上拆下，就能直接更换内部的密封件和导向套，大幅缩短现场检修的停机时间。
