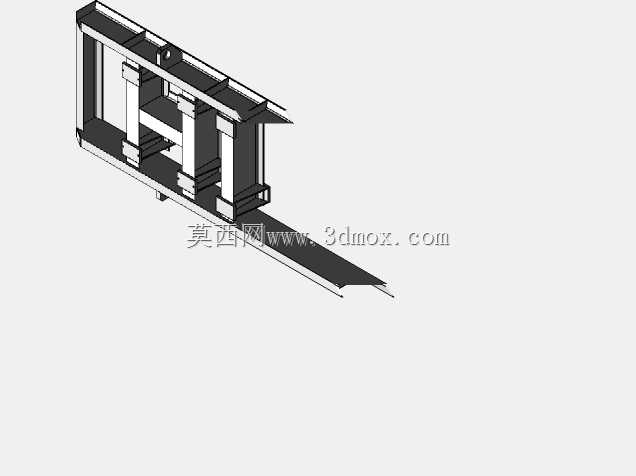

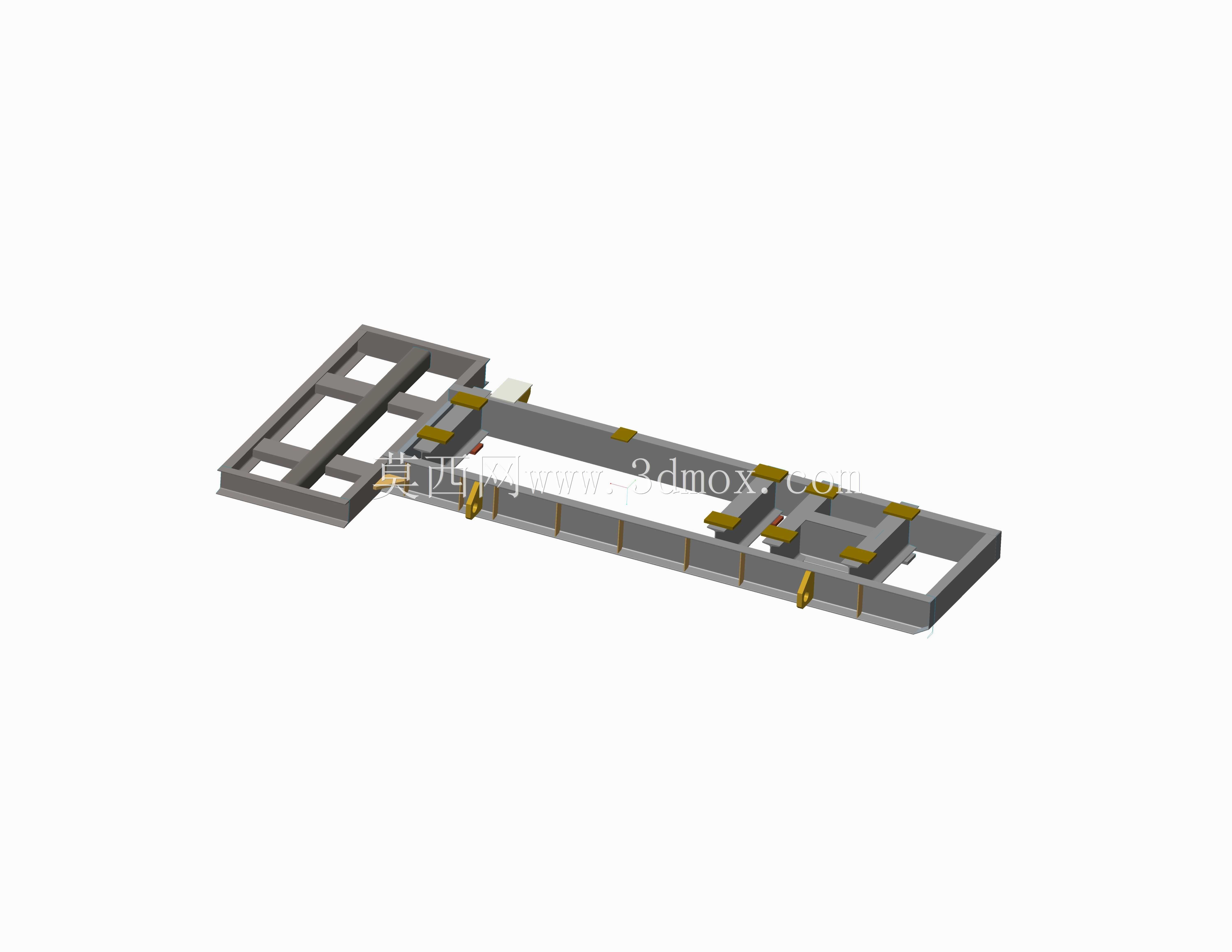

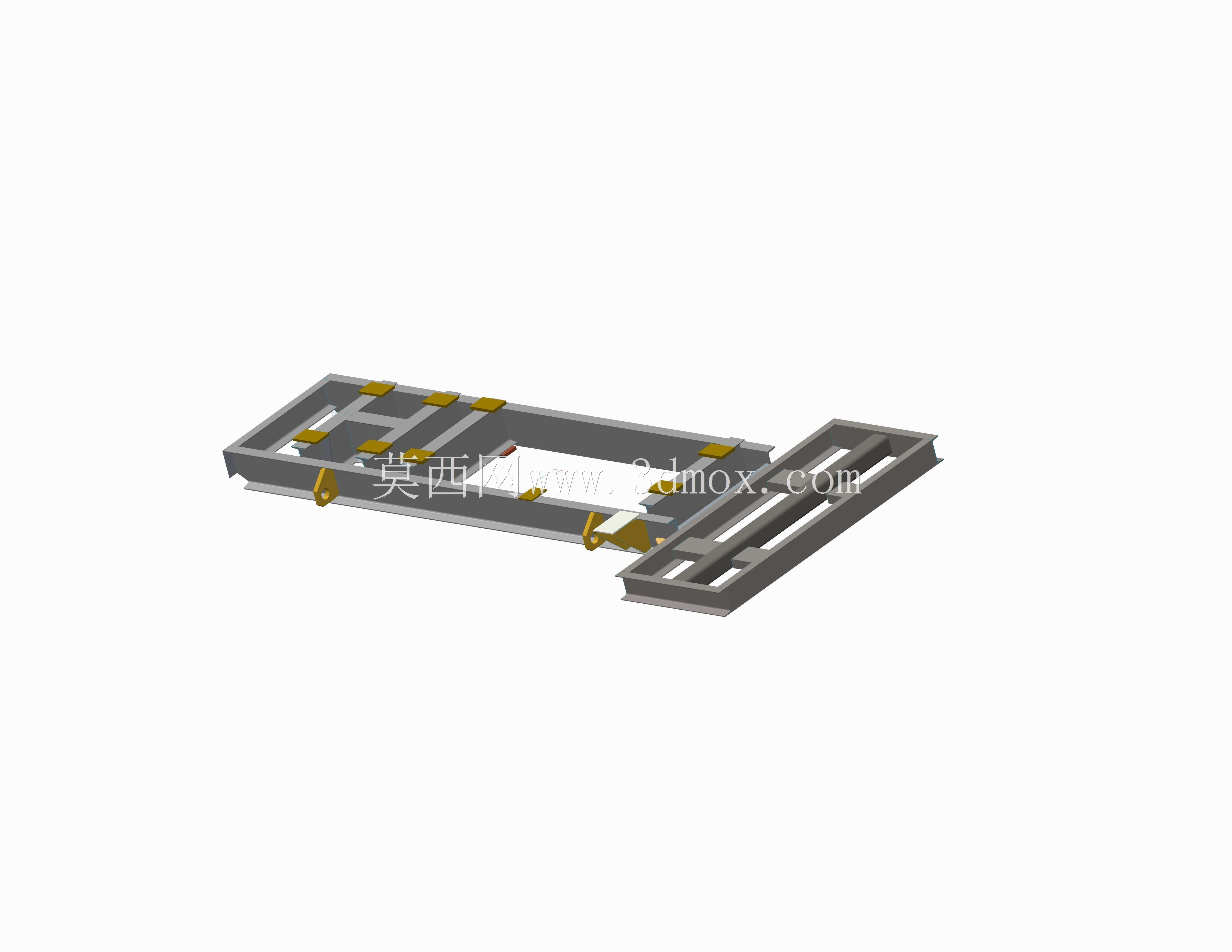

康明斯KTA50发动机承载滑橇结构设计

这款承载滑橇主要面向大马力柴油发动机的生产线流转、工位装配以及短途转运场景设计，适配KTA50这类大吨位重型发动机的承载需求，在发动机分装、总装线以及检修工位都能作为稳定的承载基体使用。从结构设计逻辑来看，整体采用框架式焊接结构作为主体，主体纵梁选用加厚型钢作为主承载梁，沿发动机长度方向布置，匹配发动机的重心分布，确保承载时载荷均匀传递到滑橇的各个支撑点位，避免局部应力集中导致结构变形。横向连接梁采用分段式布局，在对应发动机安装支脚的位置设置了专用的支撑立柱，立柱顶端预留了与发动机支脚匹配的安装接口，可直接通过紧固件与发动机本体连接，不需要额外加装过渡转接件，减少装配环节的累计误差。滑橇底部的滑行面做了平直度公差控制，适配车间常见的辊道输送、链式输送系统，滑行时不会出现卡滞、跑偏的问题，两侧设置的导向边可与输送线的导向轮配合，保证流转过程中的行进轨迹稳定。设计时充分考虑了发动机装配时的操作空间，框架中部预留了足够的镂空区域，方便操作人员从底部安装油底壳连接螺栓、管路接头以及传感器线束，不会因为结构遮挡影响装配作业效率。支撑立柱的高度经过反复校核，既保证发动机安装后底部与滑橇框架之间留有足够的管路布置空间，也控制了整体重心高度，避免转运过程中出现侧翻风险。整体结构的安装边界充分适配现有生产线的滑橇通行尺寸，宽度方向与现有输送线的轨道间距匹配，长度方向预留了前后端的起吊点位，方便行车吊装转运时挂钩操作，同时前端延伸的结构可作为工位停靠时的定位基准，与工位挡停器配合实现精准停靠，满足自动化生产线的工位定位精度要求。所有焊接位置都做了应力释放设计，避免长期承载后出现焊接变形，支撑点位的接触面做了铣平处理，保证发动机安装后处于水平状态，为装配精度提供基础保障。
