菲尼克斯电气RIF-0-BPT/1接口继电器

这款接口继电器主要面向工业自动化控制柜、分布式IO站点、设备信号回路的电气隔离与小功率负载通断场景，在生产线信号转接、PLC输出侧扩容、传感器信号中继这类工况里，能有效规避回路间的电压串扰，保护核心控制单元不受反向电动势冲击。从实际使用角度看，这类导轨式安装的接口继电器，核心作用是完成控制回路与负载回路的电气隔离，同时用小电流控制信号驱动稍大功率的现场负载，比如电磁阀、指示灯、小型接触器线圈这类元件，避免控制板卡直接带载出现过流损坏。

设计上采用了窄体模块化结构，整体宽度控制在单倍DIN导轨安装位的尺寸，在排布密集的控制柜内可以大幅节省安装空间，侧面预留的卡接结构能和同系列产品紧密拼接，不需要额外的固定配件，卡装到35mm标准DIN导轨上即可完成机械固定，接线端采用螺钉压接结构，适配0.5-2.5平方毫米的多股或单股铜芯导线，压接时不需要额外预处理线芯，接线扭矩控制在0.5-0.6N·m就能保证可靠连接，不会出现运行中松脱的问题。产品前端设置了动作状态指示件，继电器吸合时会有清晰的机械反馈和视觉标识，运维人员在巡检时不需要拆解回路就能直接判断触点状态，侧面的手动测试拨杆可以在不通控制电的情况下强制切换触点状态，方便现场调试时快速排查回路故障，不需要短接触点就能验证后端负载的通断逻辑。

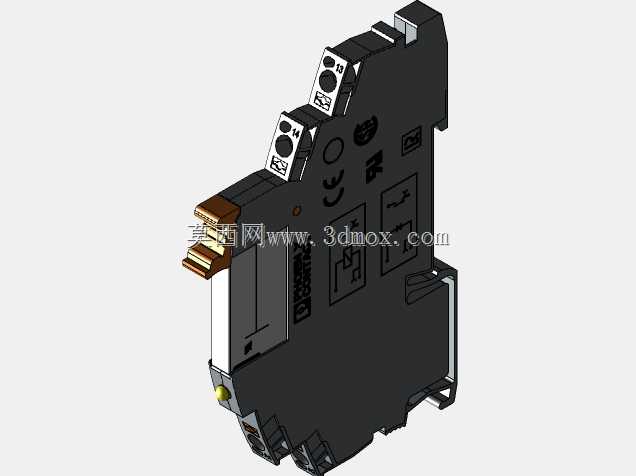

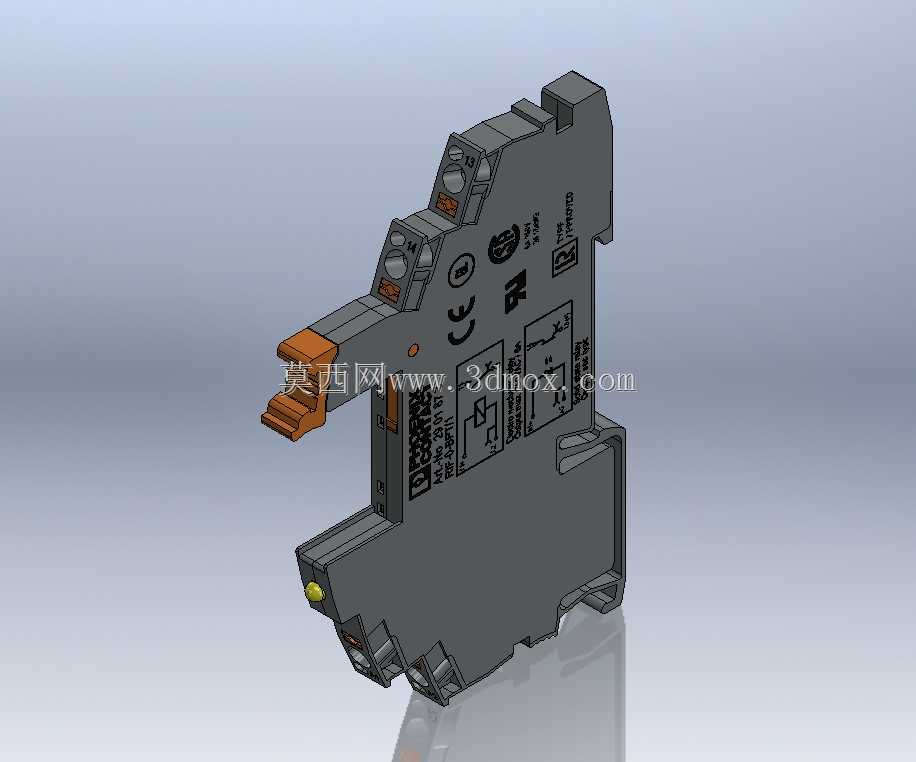

触点部分采用了银合金材质，在额定负载下可以保证足够的电气寿命，适配直流24V、交流230V等常见工控电压等级，线圈侧带有浪涌抑制结构，能吸收线圈断电时产生的反向感应电动势，减少对周边弱电元件的电磁干扰。安装边界上，产品上下预留的接线空间满足常规走线的弯曲半径要求，柜内排布时上下端距离线槽至少保留10mm的走线间隙，就能保证导线弯折不会对本体产生额外应力，相邻产品拼接时不会互相干涉拨杆和接线操作，整体结构的抗振动性能满足工业现场的使用要求，在有轻度振动的设备旁安装也不会出现触点误动作或者接线松脱的问题。建模时还原了产品所有的外部结构特征，包括标识刻印位置、接线端子的沉孔结构、导轨卡扣的弹性结构、测试拨杆的活动行程范围，在做控制柜三维布局时可以直接调用，能准确校验安装间隙、接线空间是否满足要求，避免后期装配时出现干涉问题。
