鼠笼式感应电动机剖视结构三维设计

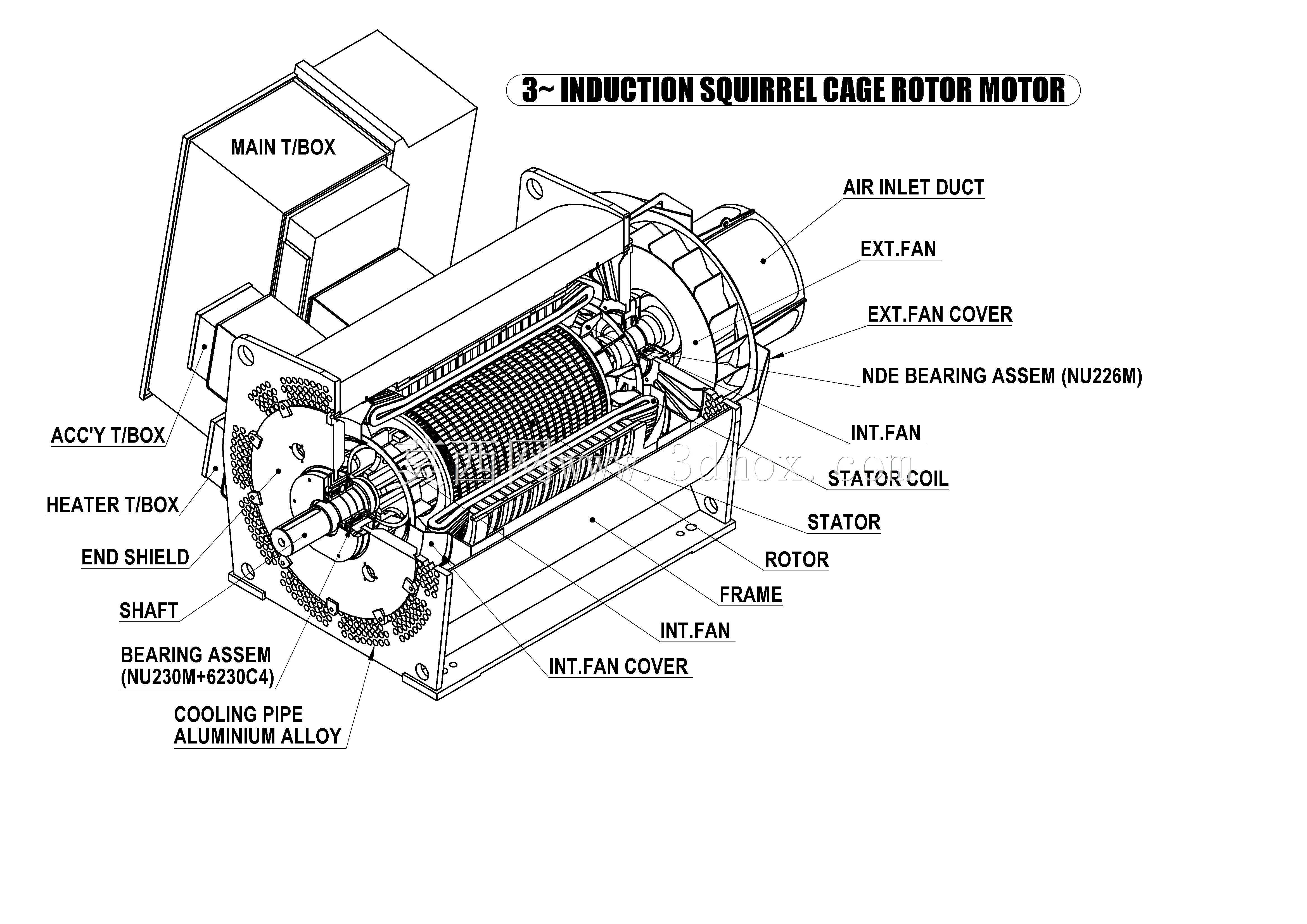

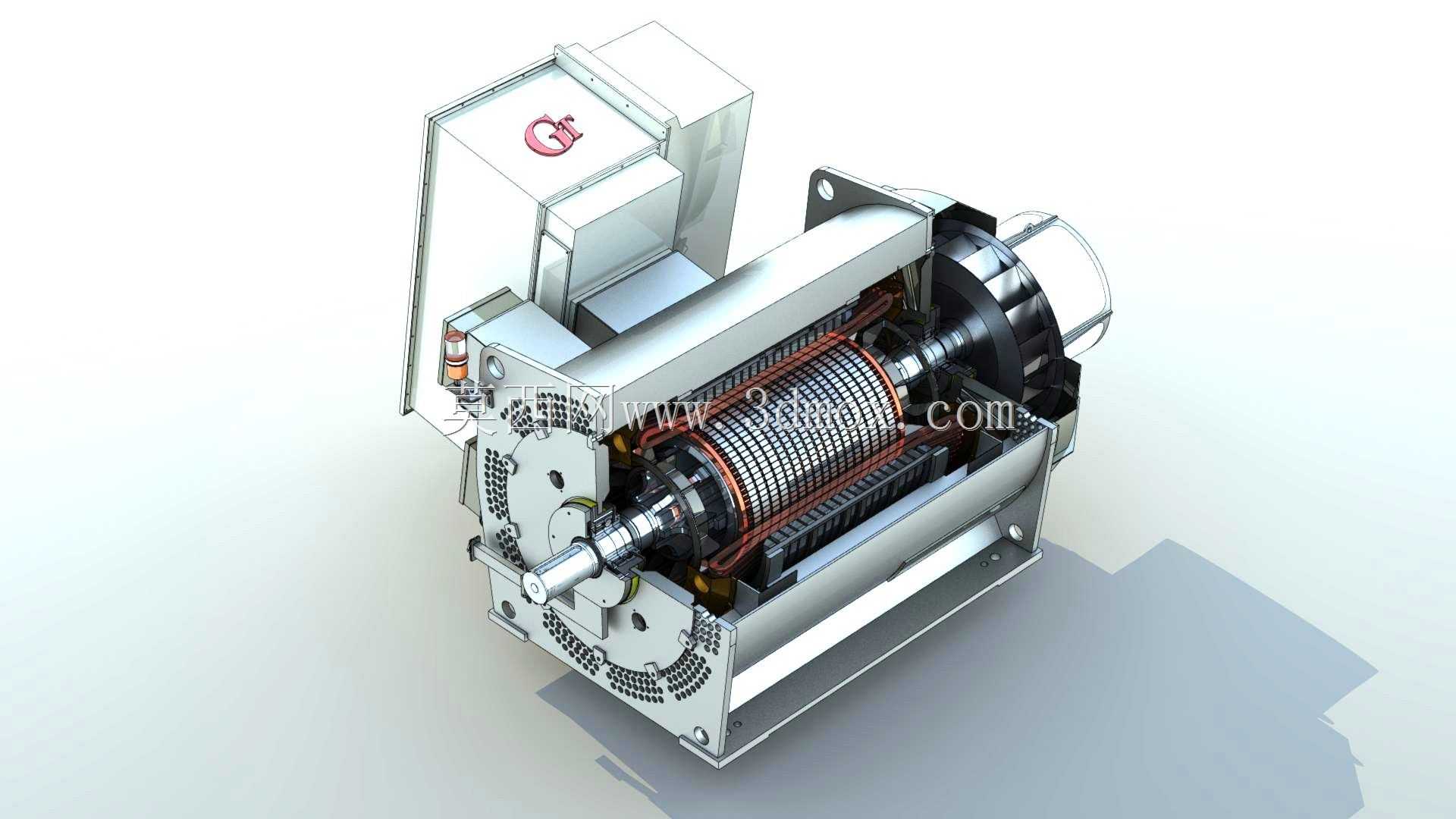

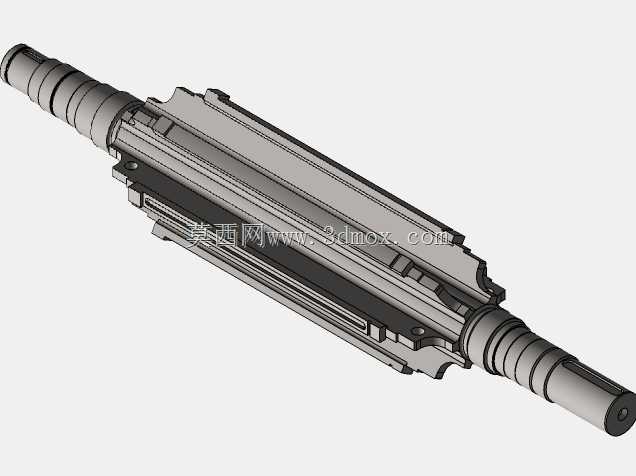

这款鼠笼式感应电动机的三维结构设计，完整还原了工业级低压大功率电机的内部构造与外部安装特征，可直接用于传动系统选型匹配、设备结构干涉校验、维修拆装模拟等工程场景，覆盖风机、水泵、输送线、通用机床等多数需要恒速动力输出的工业配套领域。从结构设计逻辑来看，整机采用卧式底脚安装布局，机座作为核心承载构件，表面集成散热筋结构，既承担定子铁芯的定位固定作用，也为整机安装提供基准面，安装孔位的中心距、底脚平面的平面度公差都按照通用工业电机的安装规范设定，可直接匹配同功率段标准电机的安装尺寸边界，无需额外调整安装基座即可完成替换适配。剖视结构清晰呈现了定转子的配合关系：定子铁芯压装在机座内腔，定子线圈按三相绕组规则嵌放在铁芯槽内，端部做了规整的绑扎固定处理；鼠笼转子采用铸铝导条结构，与转轴过盈配合，两端设置平衡环校正动平衡，保证高速运转时的振动值控制在标准允许范围内。两端轴承组件分别采用不同规格的圆柱滚子轴承与深沟球轴承，驱动端轴承可承受径向负载与少量轴向窜动，非驱动端轴承预留热膨胀间隙，避免长时间运转温升导致的轴承卡滞问题。冷却系统采用内外双风扇结构，外部风扇搭配独立风罩，运转时带动气流沿机座散热筋轴向流动带走壳体热量，内部风扇随转子同步转动，搅动电机内腔空气，平衡绕组端部与铁芯的局部温差，冷却管路采用铝合金材质布置在机座对应位置，进一步强化高负载工况下的散热效率。主接线盒设置在机座顶部，内部预留接线端子排的安装空间，盒体与机座结合面做密封结构设计，可满足常规工业环境的防护要求，接线盒的进线口方向、腔体尺寸都符合通用接线规范，方便现场电缆布线操作。端盖采用止口定位结构与机座配合，保证轴承室与定子内腔的同轴度，端盖上设置的注油孔可直接对接注油嘴，方便后期维护时补充润滑脂，无需拆解端盖即可完成轴承保养操作。
