小型立式直流水泵结构设计方案

这款立式微型水泵的结构设计，首先围绕小空间流体输送场景做了针对性优化，常见于桌面级冷却循环、小型医疗设备供液、便携净水装置、小型水族系统这类安装空间局促、对设备自重有严格限制的工况，区别于大型工业泵的安装逻辑，这款泵采用电机与泵体同轴直连的立式布局，从根源上缩减了横向安装占用空间，出线端直接从电机尾端轴向引出，避免了侧向走线额外占用的安装间隙，在紧凑设备内部排布时，不需要为走线预留额外的弯折空间。

从功能实现逻辑来看，泵体与驱动电机采用一体化封装结构，泵腔的进出水口采用错位轴向布局，进水口沿电机轴线方向从尾端引出线缆侧延伸，出水口沿泵体径向侧出，这种布局可以让流体在泵腔内形成稳定的离心流道，减少流道弯折带来的扬程损失，同时进出水口的接口尺寸匹配常规小口径软管，不需要额外做转接头适配，在设备装配时可以直接插接固定，减少装配工序。

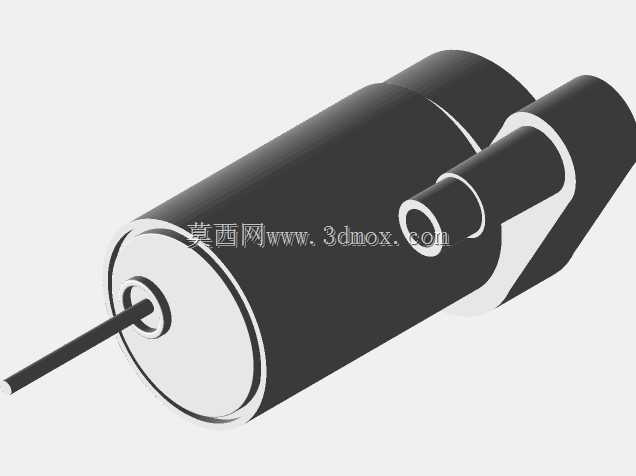

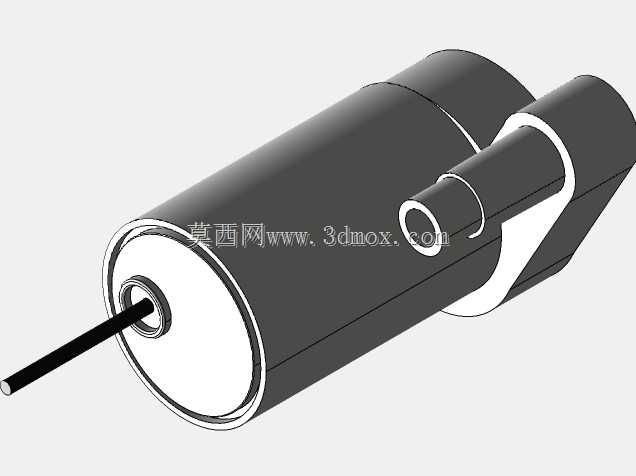

设计过程中优先考虑了安装边界的适配性，整体外形为圆柱式主体加侧出接口的结构，主体圆柱直径控制在常规微型直流电机的标准尺寸区间，安装时可以直接采用标准的圆柱管夹固定，不需要单独开模做定制安装支架，降低下游设备的配套成本。泵体与电机的连接段做了密封台阶设计，密封件嵌入台阶槽内，避免运行过程中流体渗入电机腔造成绕组损坏，同时电机外壳采用光滑圆柱面，没有多余的散热筋凸起，既减少了整体外形的突出结构，也能在小空间内避免与周边线缆、其他元器件发生干涉。

从实际使用的工况适配角度，这款泵的立式结构可以支持任意角度安装吗？不对，设计时特意将重心落在安装轴线方向，即使在倾斜安装的场景下，转子的轴承受力也能保持均匀，不会因为偏载造成轴承过早磨损。泵腔内部的叶轮采用与电机轴过盈配合的连接方式，没有额外的传动连接件，减少了传动环节的能量损耗，同时也降低了故障点，在长期连续运行的小流量循环场景下，运行稳定性更有保障。进出水口的端面做了倒圆角处理，软管插接时不会割伤软管内壁，避免长期使用后软管开裂漏液的问题，电机尾端的出线处做了防弯折护套，设备装配拉扯线缆时，不会直接拉扯到电机内部的接线焊点，提升接线端的结构可靠性。

在结构细节处理上，泵体与电机的配合面采用止口定位，装配时不需要额外做同轴度校准，就能保证叶轮与泵腔的间隙均匀，避免叶轮擦腔带来的运行噪音和效率损失。整体外壳没有多余的装饰性结构，所有结构特征都服务于功能实现和装配便利性，外表面光滑无死角，在有清洁要求的使用场景下，可以直接擦拭表面，不容易积留污渍。
