工业嵌入式蓝牙通讯传感模块

　　在工业现场的设备改造与小型智能终端开发场景里，这类集成蓝牙通讯能力的传感模块，承担着本地设备数据无线透传、近距离状态采集与移动端调试交互的核心作用，常被嵌入到手持检测仪器、小型传感节点、老旧设备的数字化改造单元中，替代传统串口有线连接，省去现场布线的繁琐工序，也能在设备封闭外壳内部完成数据向外传输，避免开孔走线带来的防护等级下降问题。

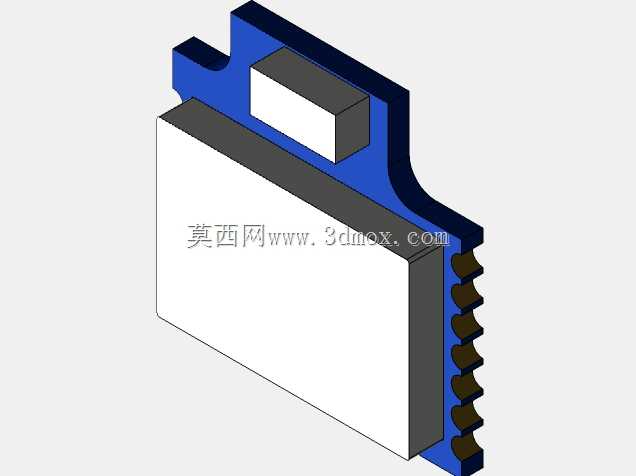

　　从模块本身的结构设计来看，整体采用板载集成式布局，主体PCB板边缘做了半孔金属化处理，既可以直接焊接嵌入到主控载板上，也能通过排针插接完成快速装配，适配小批量试制与量产焊接两种不同的生产装配需求。模块上部的蓝色定位支架是整个结构的设计亮点，支架上预留的两个异形挂装卡位，不需要额外螺丝固定，就能直接卡入设备壳体内部的预设卡槽里，装配时顺着卡槽推入即可完成限位，拆卸时也能通过卡位的微小形变快速取出，在狭小的设备内腔空间里，这种无紧固件的安装方式能大幅缩减装配工时，也避免螺丝脱落造成内部电路短路的风险。

　　模块上部凸起的屏蔽罩区域，内部集成了蓝牙射频电路与核心处理芯片，金属屏蔽罩一方面隔绝外部工业环境中的电磁干扰，比如车间里变频器、伺服电机产生的电磁辐射，保证蓝牙通讯的稳定性，另一方面也能防止模块自身的射频信号对外辐射，干扰设备内部其他敏感模拟电路的正常工作。屏蔽罩的高度经过精准控制，和上部蓝色定位支架的顶面预留了安全间隙，即使支架受到轻微按压，也不会直接触碰屏蔽罩造成芯片受力损伤。

　　模块侧边排布的锯齿状接触结构，是专门设计的接地与辅助固定结构，当模块卡入壳体卡槽后，这些锯齿弹片会和壳体内部的金属接地层紧密贴合，形成连续可靠的接地通路，将模块工作产生的静电与干扰电荷直接导走，同时锯齿结构的咬合力也能进一步限制模块在卡槽内的横向窜动，在设备受到振动、冲击的工况下，不会出现松脱移位的问题。

　　在安装边界的把控上，模块主体的矩形区域是核心电路占用空间，设计载板与壳体时需要在这个区域周边预留不小于2毫米的绝缘间隙，避免周边金属构件接触PCB板造成短路。上部蓝色支架的外轮廓是整个模块的最大安装尺寸，壳体内部卡槽的开槽尺寸需要完全匹配支架的外形，尤其是两个卡位的槽位深度要控制在合理范围，既要保证卡入后定位牢固，又不能因为过盈量太大导致支架断裂。模块的天线区域集成在PCB板内部，安装时要注意在天线对应方向的壳体位置避免使用大面积金属遮挡，尽量采用塑料材质外壳，保证蓝牙信号的穿透传输距离，不会因为金属屏蔽造成通讯距离缩短、连接不稳定的问题。

　　在实际功能落地层面，这类模块可以对接各类工业传感器的数字输出接口，将采集到的温度、压力、位置等状态数据通过蓝牙协议上传到附近的工控网关或者运维人员的移动终端，设备调试阶段不需要拆开外壳连接串口线，直接通过蓝牙就能完成参数配置与固件升级，尤其适合安装位置狭窄、人员不便靠近的设备点位。在低功耗传感节点应用中，模块的休眠与唤醒机制可以配合主控芯片完成间歇式数据传输，大幅降低整个节点的功耗，适配电池供电的长期运行场景。

　　结构设计阶段还原这类模块时，需要重点关注各个配合面的公差匹配，蓝色支架的卡位形变余量要结合所选塑料材质的屈服强度设定，既要保证装配时的弹性形变空间，又要满足长期使用后的卡位保持力。侧边锯齿弹片的倾斜角度与厚度也要做对应优化，保证多次插拔后依然具备足够的接触压力，不会因为金属疲劳出现接地不良的问题。整个模块的三维建模需要完整还原PCB板、屏蔽罩、定位支架、侧边接触弹片的所有细节，才能在整机装配设计时完成精准的干涉检查，提前预判装配过程中可能出现的结构冲突，减少后续样机试制的改模次数。
