海岸护岸用四脚消浪混凝土砌块结构

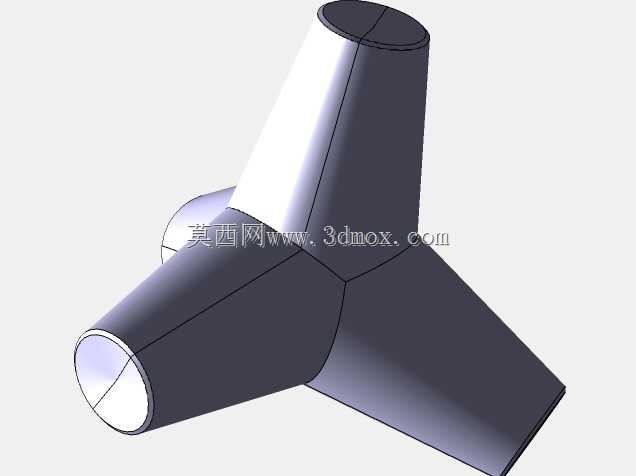

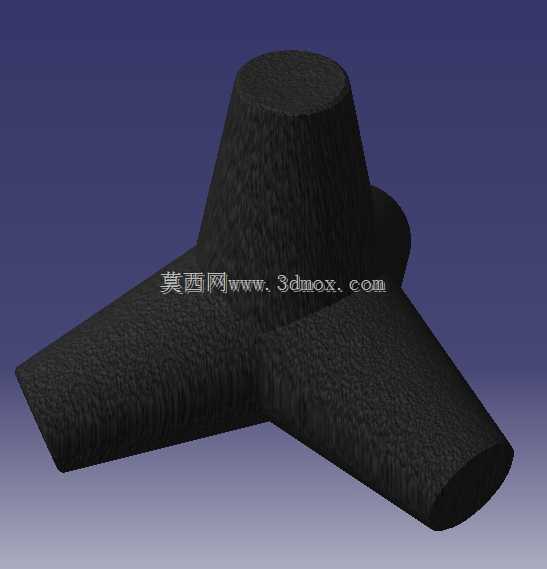

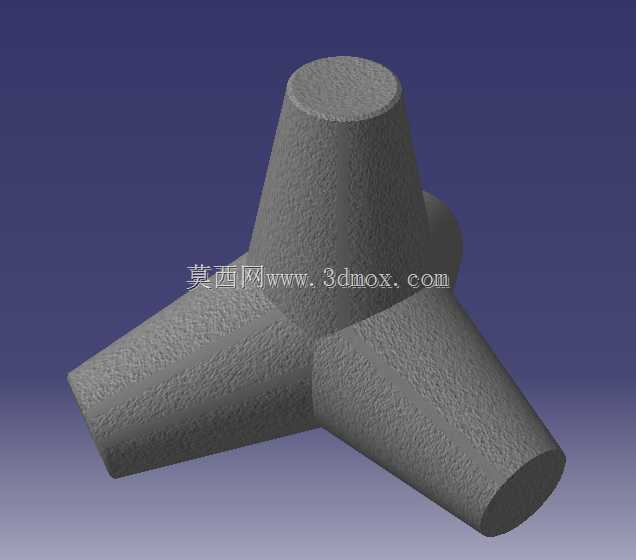

在海岸防护工程的消浪结构设计中，四脚混凝土砌块是应用极为广泛的异形护面构件，这类构件的核心作用是通过自身的异形结构耗散波浪能量，降低波浪对堤岸的直接冲刷与冲击，避免岸坡土体被波浪淘刷引发的结构失稳。不同于常规的方形或条形护面块体，这类四脚结构采用中心锥台加四个放射状锥脚的构型，四个锥脚沿空间均匀分布，任意角度放置都能保证至少三个锥脚形成稳定支撑，不会出现块体翻滚、移位的问题，即便在极端大浪的冲击荷载下，块体之间也能通过锥脚的交错咬合形成整体受力的护面层，不会出现大面积的块体滑落。从设计逻辑来看，这类砌块的锥脚采用圆台形构型而非棱柱形，一方面是为了降低波浪在构件表面的反射率，让波浪能够顺着锥面的弧度绕流，通过水流的紊动耗散能量，而非直接与刚性块体发生硬碰撞；另一方面圆台形的截面渐变设计能够降低构件在浇筑脱模时的应力集中，避免混凝土构件在生产、吊装过程中出现边角破损，同时锥脚的端面采用平切设计，能够增大块体与下方垫层、相邻块体的接触面积，降低局部压应力，避免块体在长期荷载作用下出现局部压碎的问题。在实际工程应用中，这类砌块的铺设不需要额外的锚固措施，仅需按照设计密度随机抛填或规则摆放即可，块体之间的空隙能够让波浪上涌时的水体快速渗流，消减波浪爬高，降低堤顶的高程设计要求，减少整体工程的材料用量。从安装边界来看，这类砌块的中心锥台高度与锥脚长度存在固定的比例关系，通常锥脚长度为中心锥台高度的1.2-1.5倍，锥脚的锥度控制在1:8-1:10之间，既能够保证足够的咬合深度，又不会因为锥脚过长导致吊装过程中发生断裂。在护面层的厚度设计上，通常采用两层砌块交错铺设的方案，单层厚度不小于单个砌块的最大轮廓尺寸，保证护面层的整体稳定性，垫层则采用级配碎石，碎石粒径不超过锥脚最小截面直径的1/4，避免垫层颗粒被波浪淘刷从砌块空隙中流失。这类构件除了应用在斜坡式防波堤的护面结构中，也可用于海堤、护岸、丁坝等水工结构的消浪段，在潮汐变动区、浪溅区都能保持稳定的消浪效果，相较于传统的浆砌块石护面，这类异形混凝土砌块的消浪效率能够提升40%以上，同时后期维护成本极低，不需要定期进行勾缝、补砌作业，仅需在每年的大浪期过后检查是否有个别块体移位，进行简单的复位即可。在建模过程中需要重点关注四个锥脚的空间角度一致性，保证任意方向的轮廓尺寸偏差控制在允许范围内，避免出现块体摆放时支撑不稳的问题，同时所有的棱边都需要做小圆角过渡，降低应力集中系数，匹配混凝土浇筑的工艺要求，避免出现浇筑缺陷影响构件的整体强度。
