贴片式DB-1MS二极管整流电桥结构

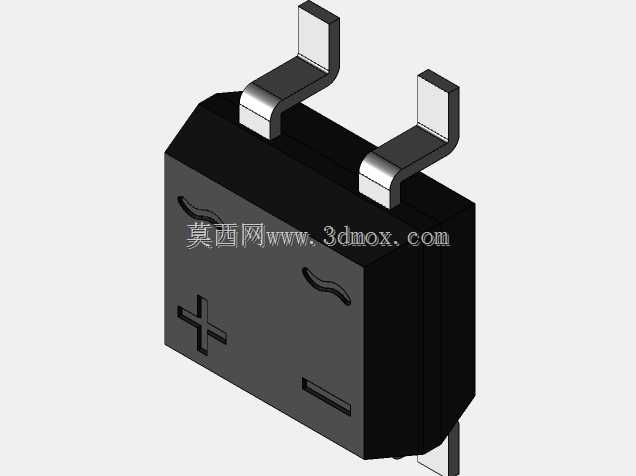

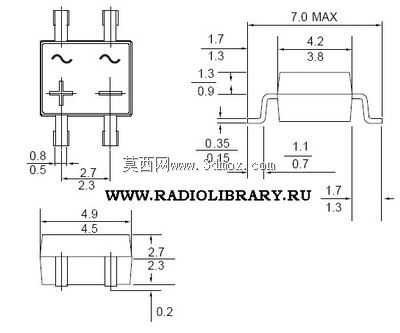

这款贴片式整流电桥是小功率电源整流回路里的核心无源器件，日常在消费类电子板卡、小型工控控制板、低压供电模块里随处可见，核心作用是把输入端的交流信号整定为直流输出，给后级稳压、滤波回路提供稳定的单向导通路径。做板级结构设计的时候，最先要卡准的就是它的安装边界：两个弯折成型的引出焊脚是标准SMD贴装尺寸，焊脚的弯折弧度、伸出长度完全匹配常规波峰焊、回流焊的工艺公差，焊盘设计时不用额外做工艺补偿，只要按照引脚中心距预留焊盘宽度，就能保证贴装时不会出现连锡、虚焊的问题。本体采用黑色环氧塑封结构，塑封壳体的棱角做了微小的脱模倒角，既符合半导体封装的注塑成型工艺要求，也能避免贴装吸嘴取件时出现棱角卡滞、吸附偏移的问题，壳体表面模压的极性标识清晰，生产线上的视觉检测设备可以直接识别极性方向，减少反向贴装的不良率。设计这款器件的三维模型时，重点还原了焊脚的弯折应力释放结构——焊脚和塑封本体衔接的位置做了圆弧过渡，不是直角弯折，这个细节很容易被忽略，但实际生产里如果焊脚是直角弯折，经过回流焊的高温冲击后，焊脚和塑封的结合位置很容易因为热胀冷缩出现应力开裂，直接导致器件失效。从功能特性上看，这种小体积贴片整流桥的导通压降控制在常规硅管的合理区间，四个二极管芯片在塑封内部采用桥式连接封装，不用用户在PCB上单独搭建四个分立二极管的整流回路，能大幅节省板卡的布板空间，尤其适合对安装体积有严格要求的小型化供电场景，比如便携设备的电源输入板、小型传感器的供电模块。做整机结构堆叠的时候，要注意这个器件的塑封本体高度属于低矮型贴片元件，周边布局 taller 元件的时候不会出现干涉，同时焊脚的伸出长度刚好能在焊接后形成可靠的焊点 meniscus，焊点的爬锡高度符合IPC-A-610的二级验收标准，不用额外增加补焊工序。另外塑封本体的侧面预留了微小的散热凹槽，就是模型上呈现的两个弧形内凹结构，这个结构不是装饰，是为了在器件带载工作时增加和空气的接触面积，提升小功率工况下的自然散热能力，不用额外加装散热片就能满足额定电流下的温升要求，这也是这类小功率整流桥和大电流整流桥在结构设计上的核心差异——大电流桥堆需要额外的金属散热基板，而这类小体积贴片桥完全靠自身塑封壳体和引脚散热，所以结构上的微小散热特征都会直接影响器件的长期工作可靠性。建模的时候还要注意引脚的共面度公差，实际器件的引脚共面度控制在0.1mm以内，模型里还原这个公差细节，能让PCB布局的干涉检查更贴近实际生产状态，避免出现模型里贴装没问题、实际生产时因为引脚翘曲导致虚焊的问题。
