带主动风扇调速的六级闭环脉动热管氢蒸馏装置

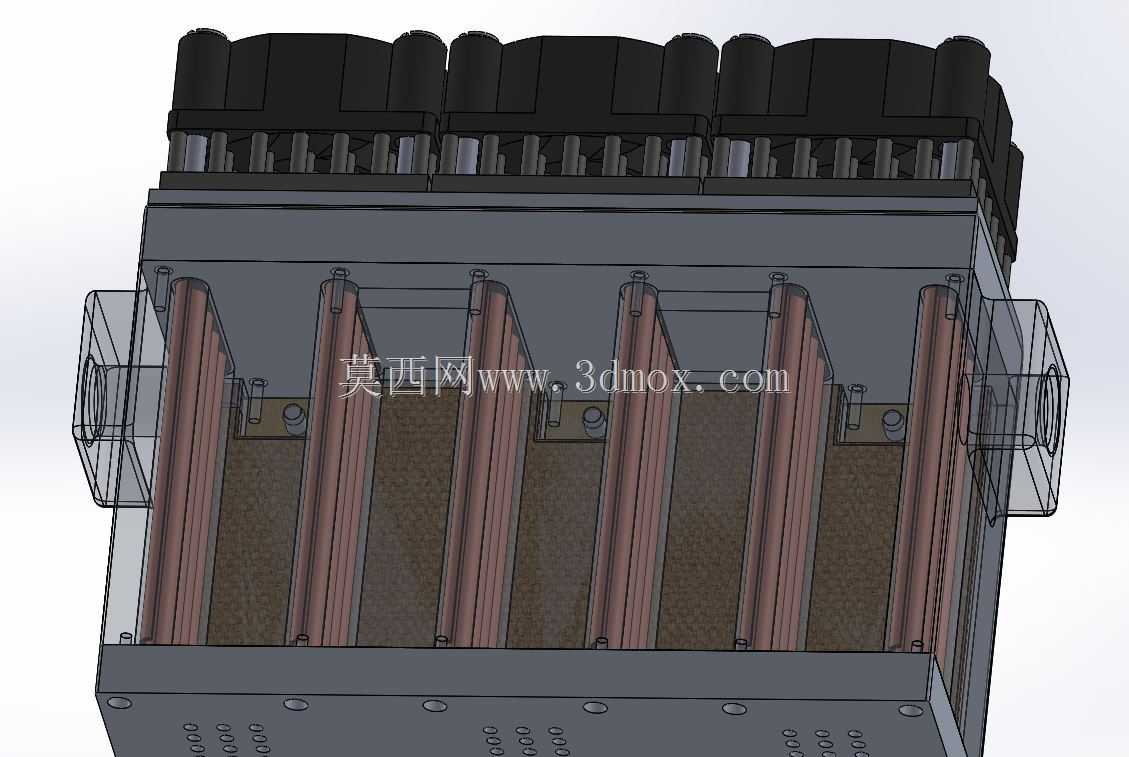

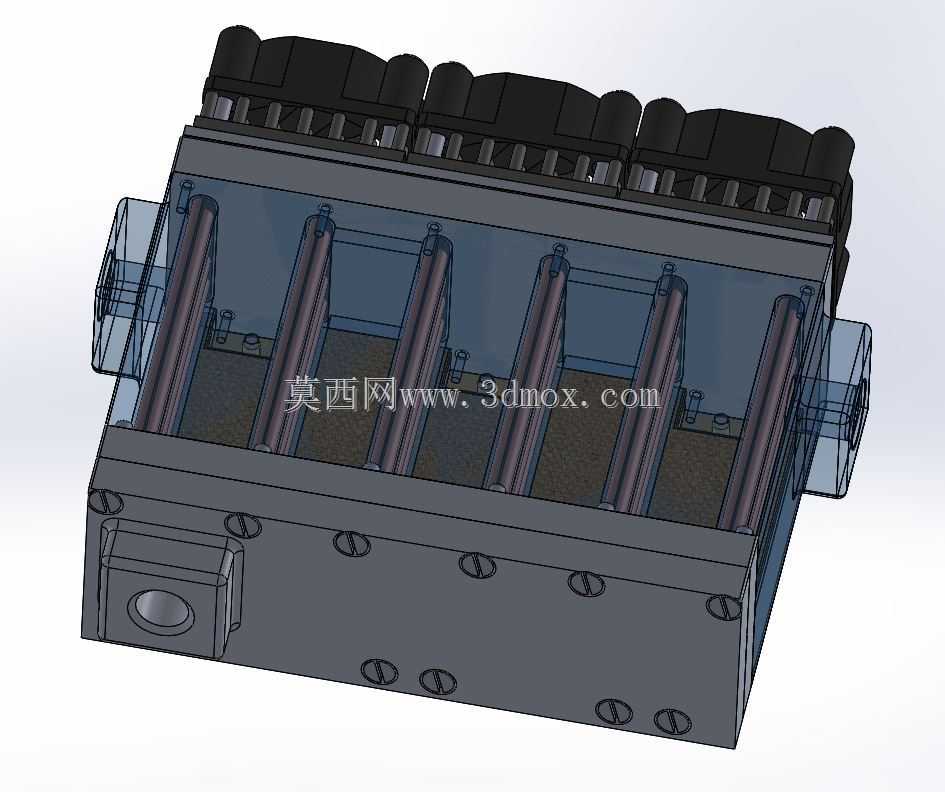

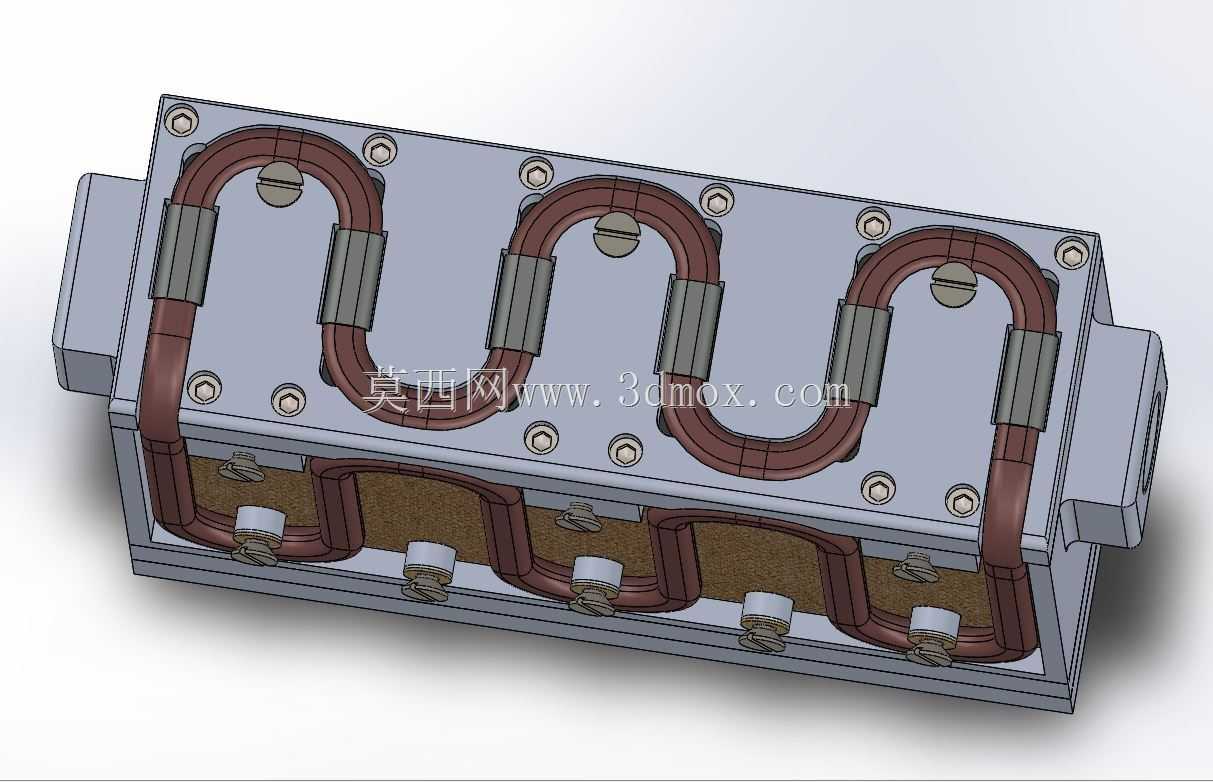

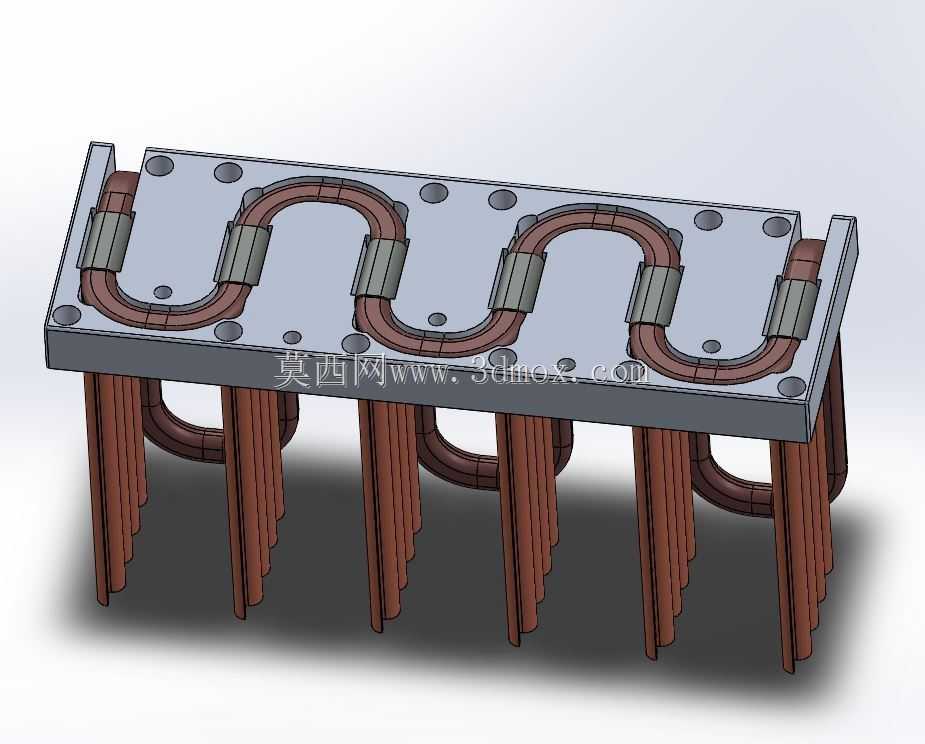

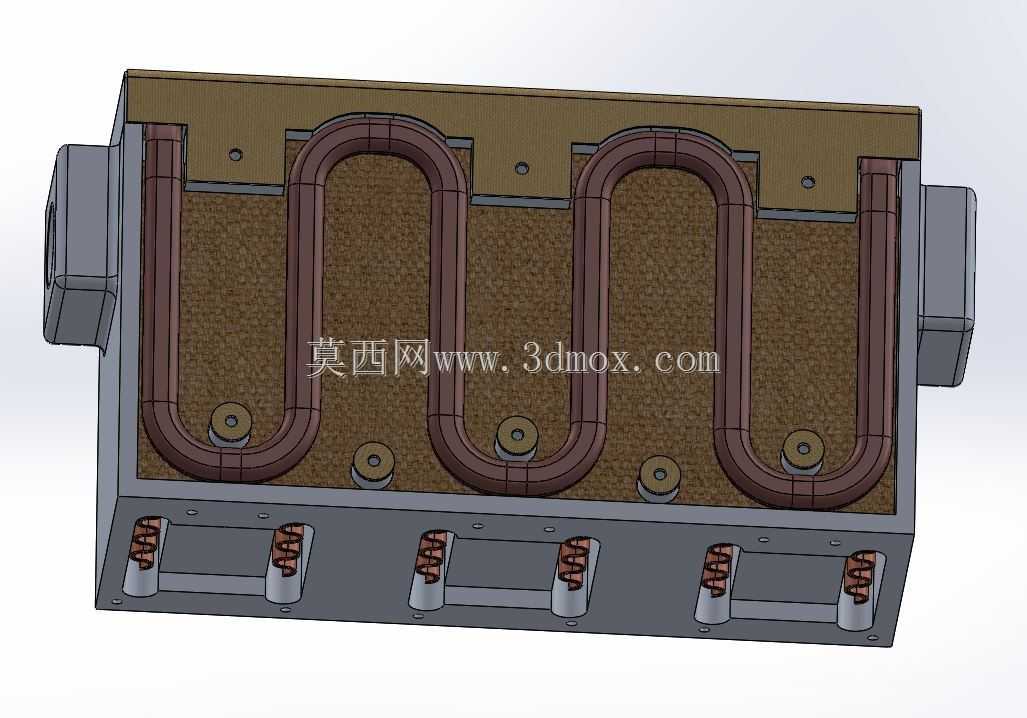

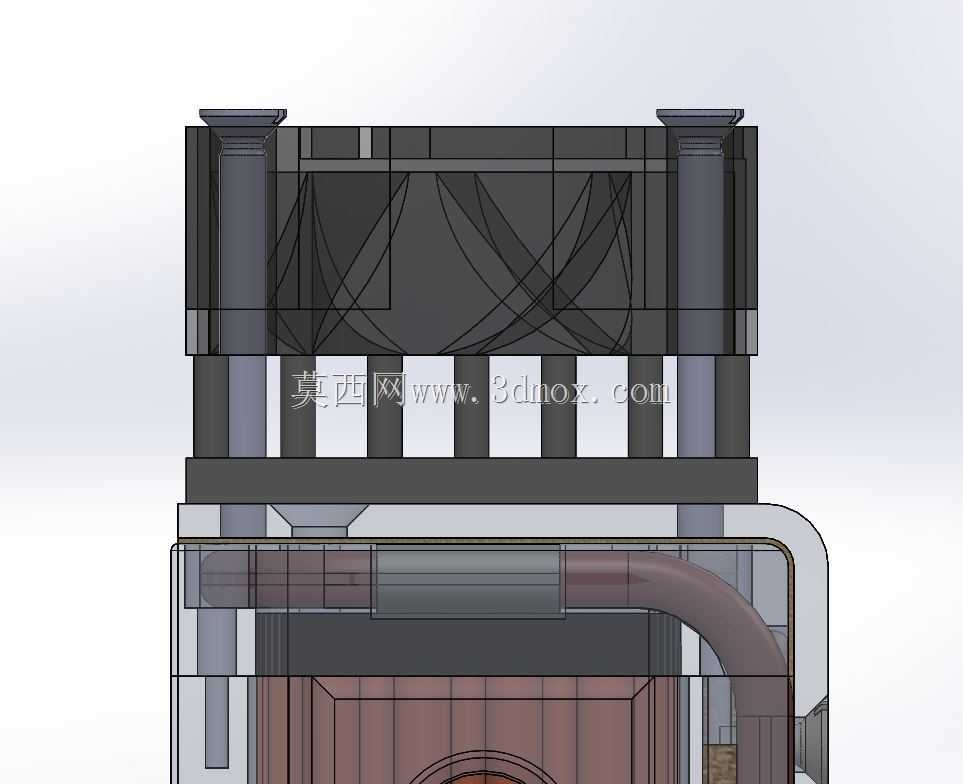

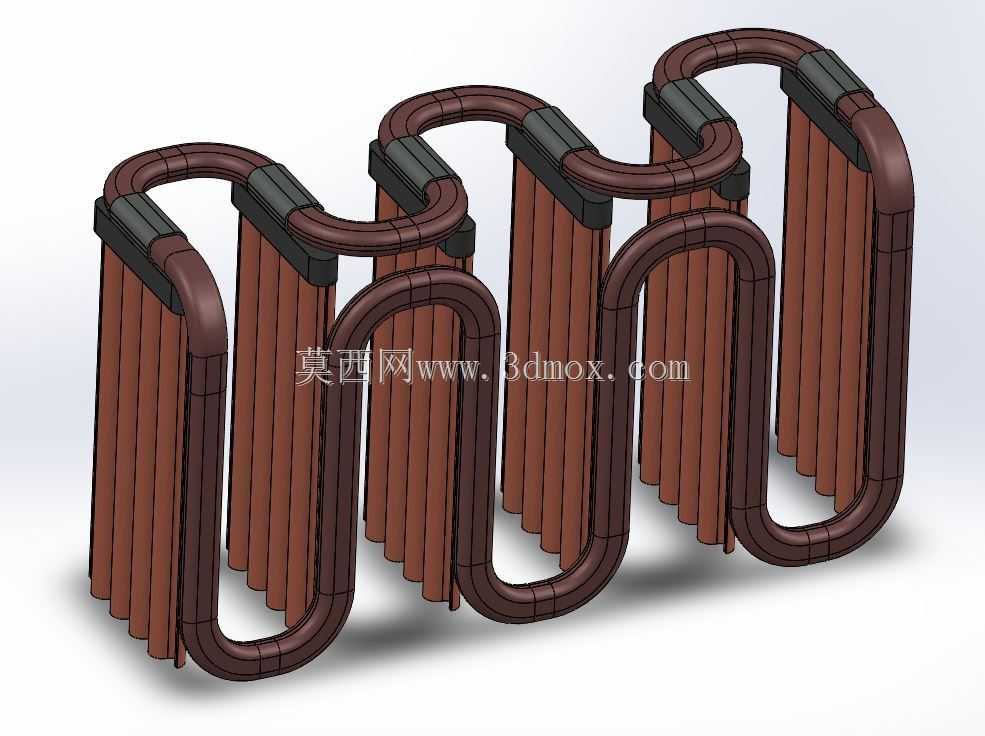

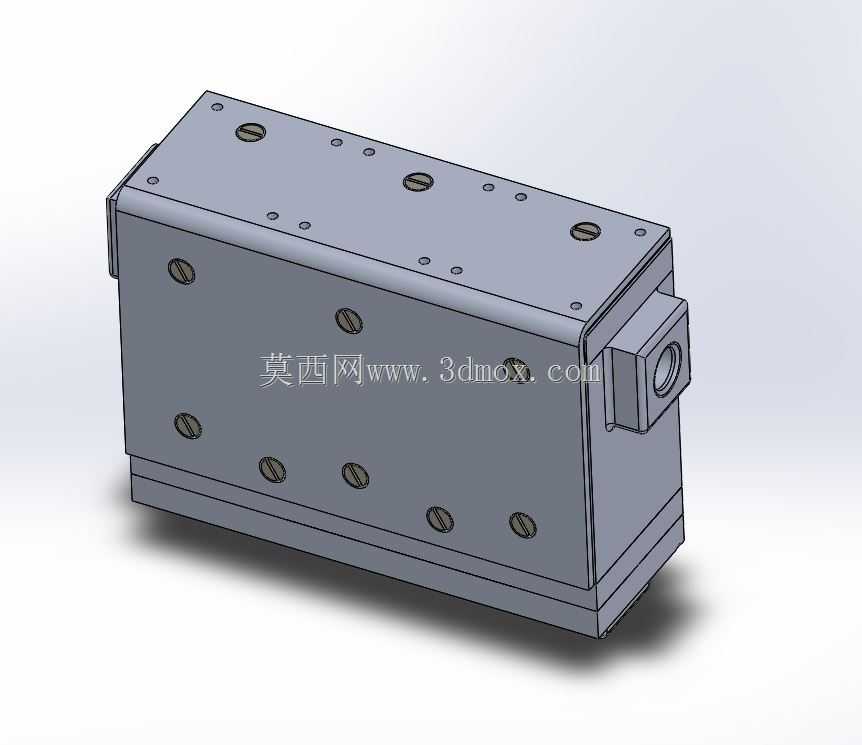

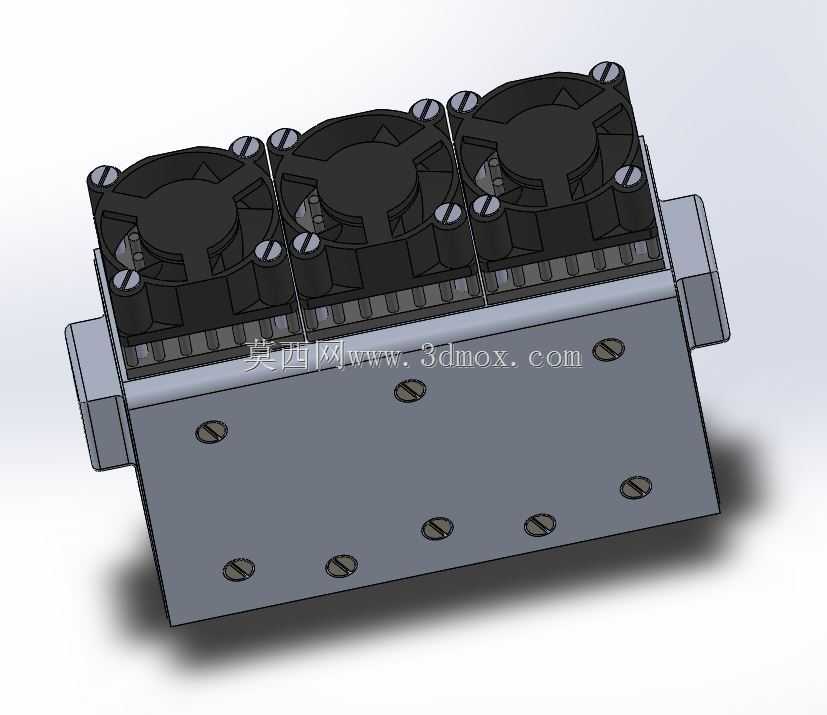

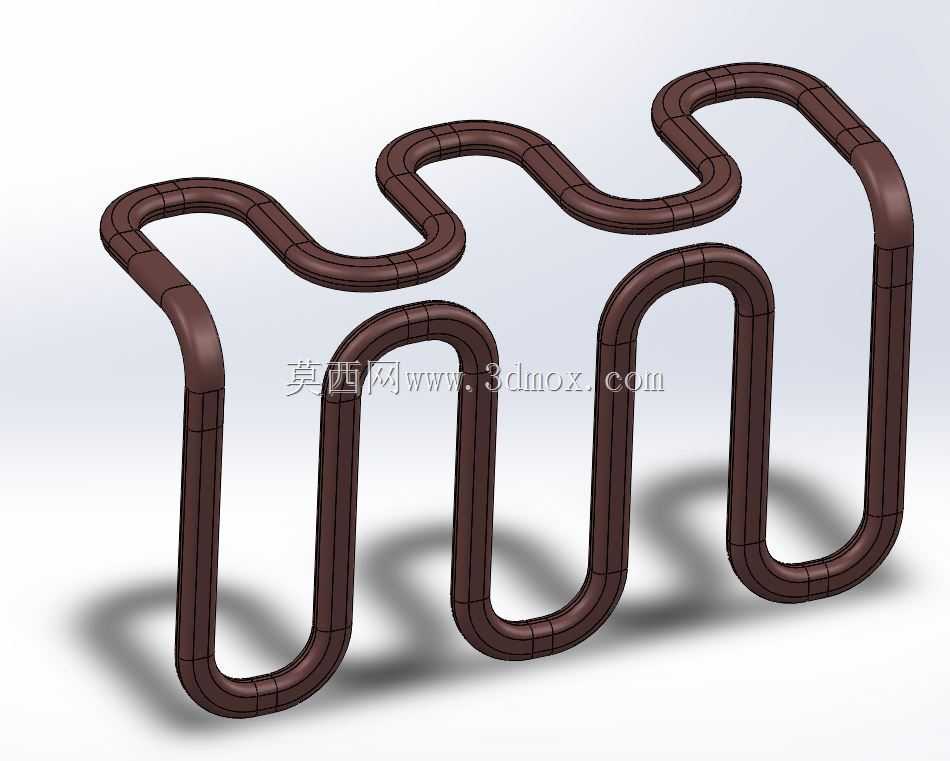

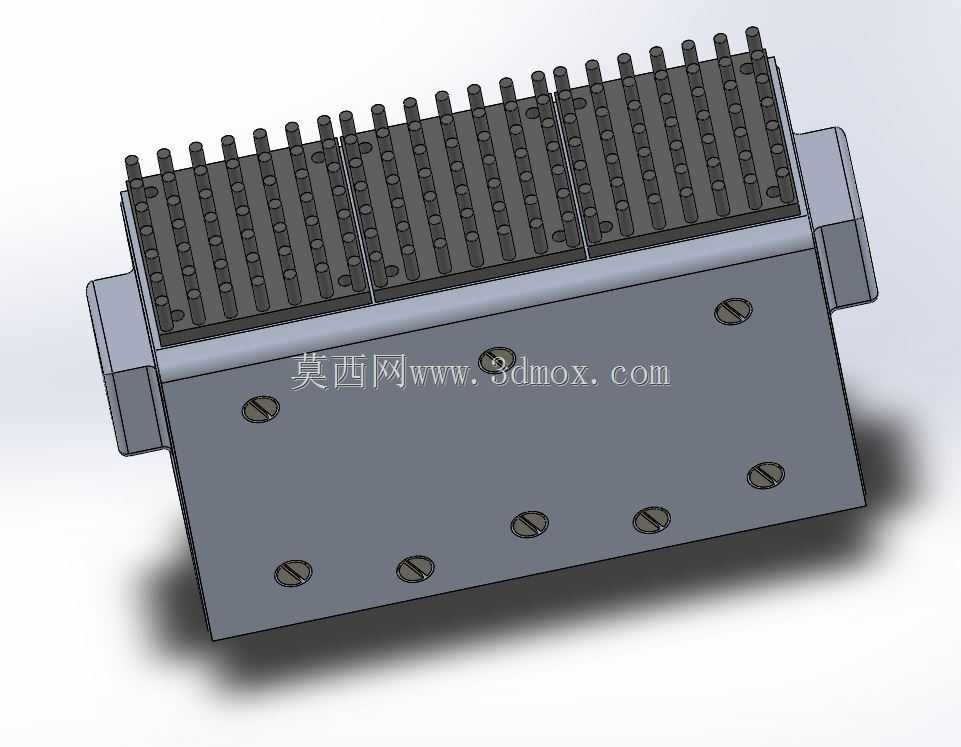

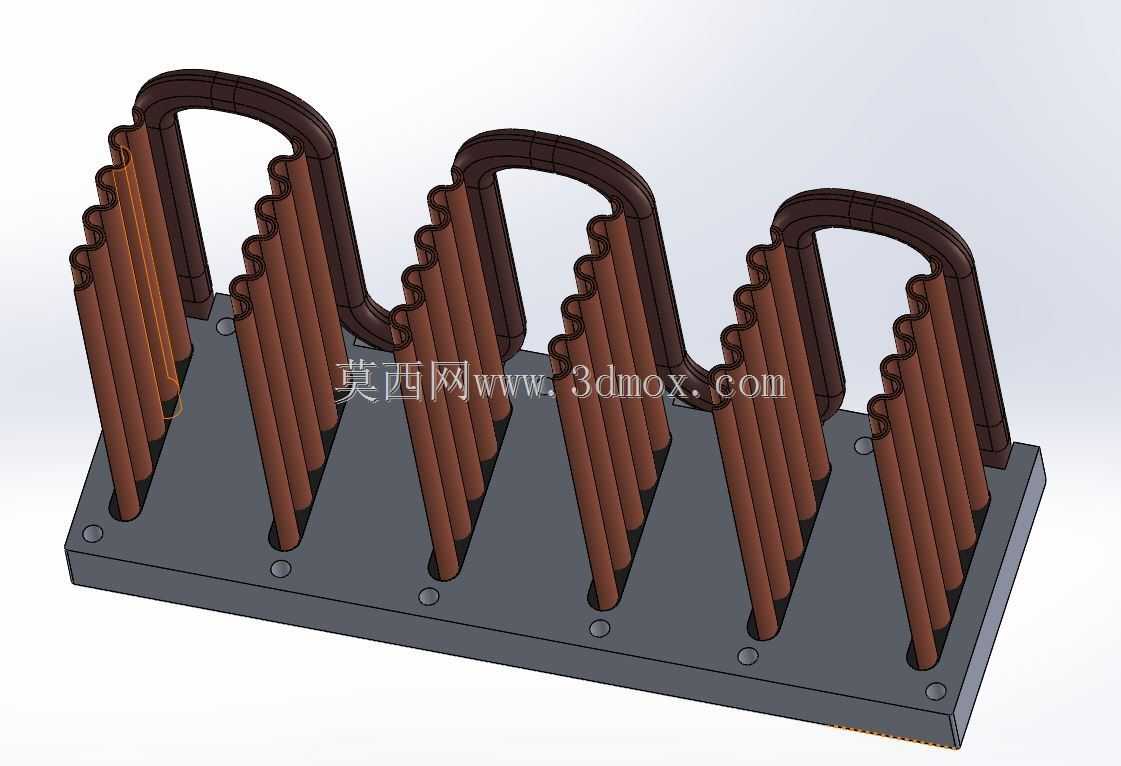

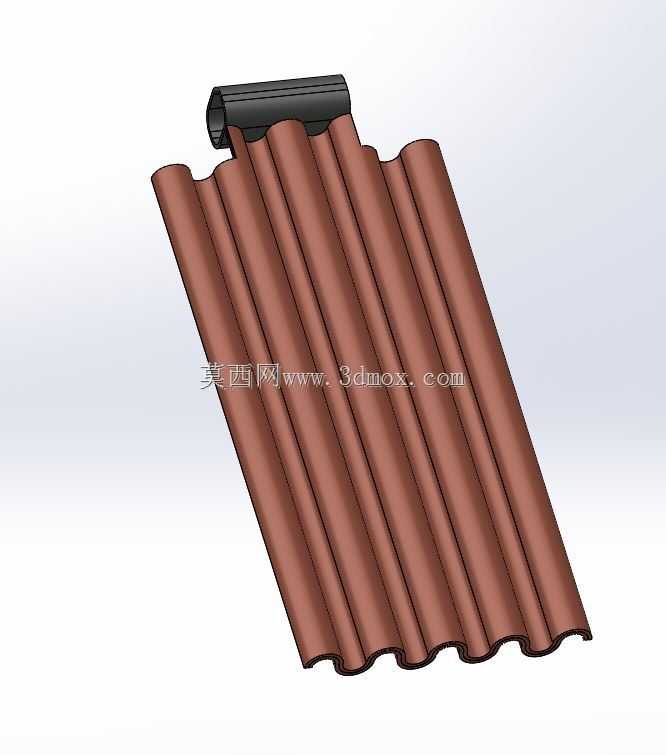

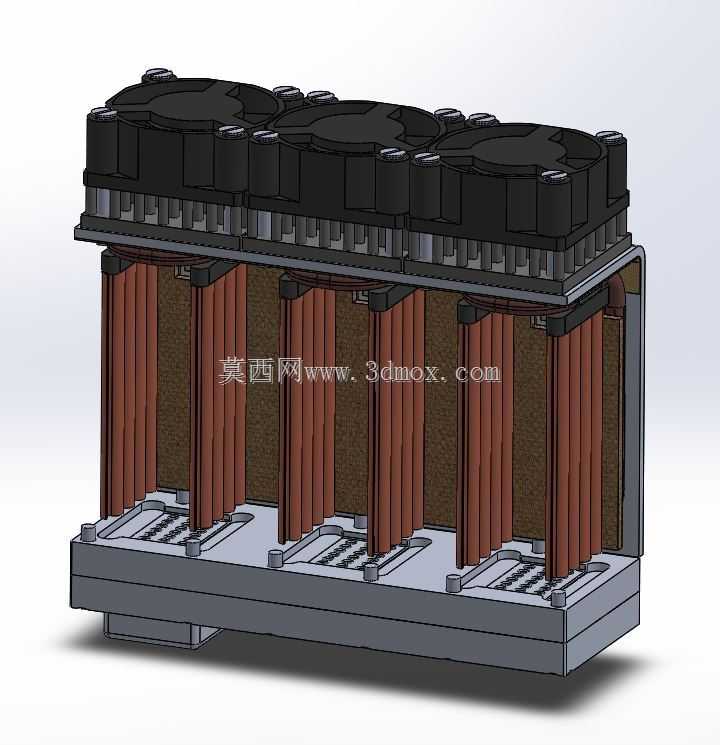

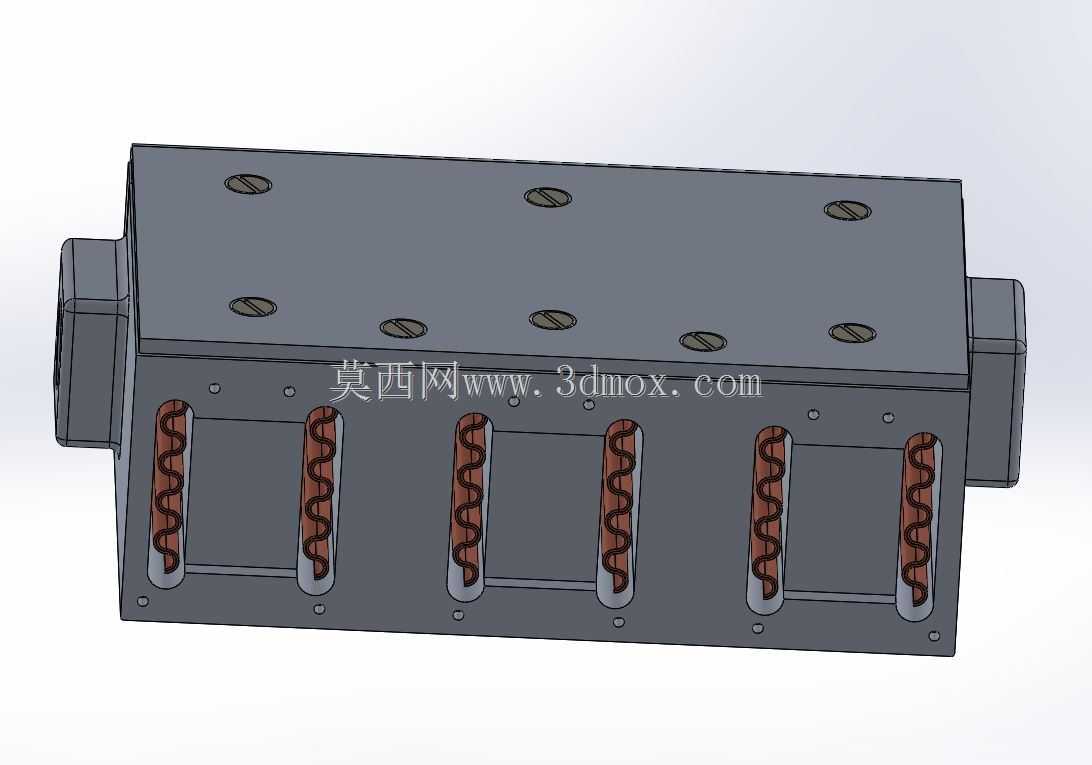

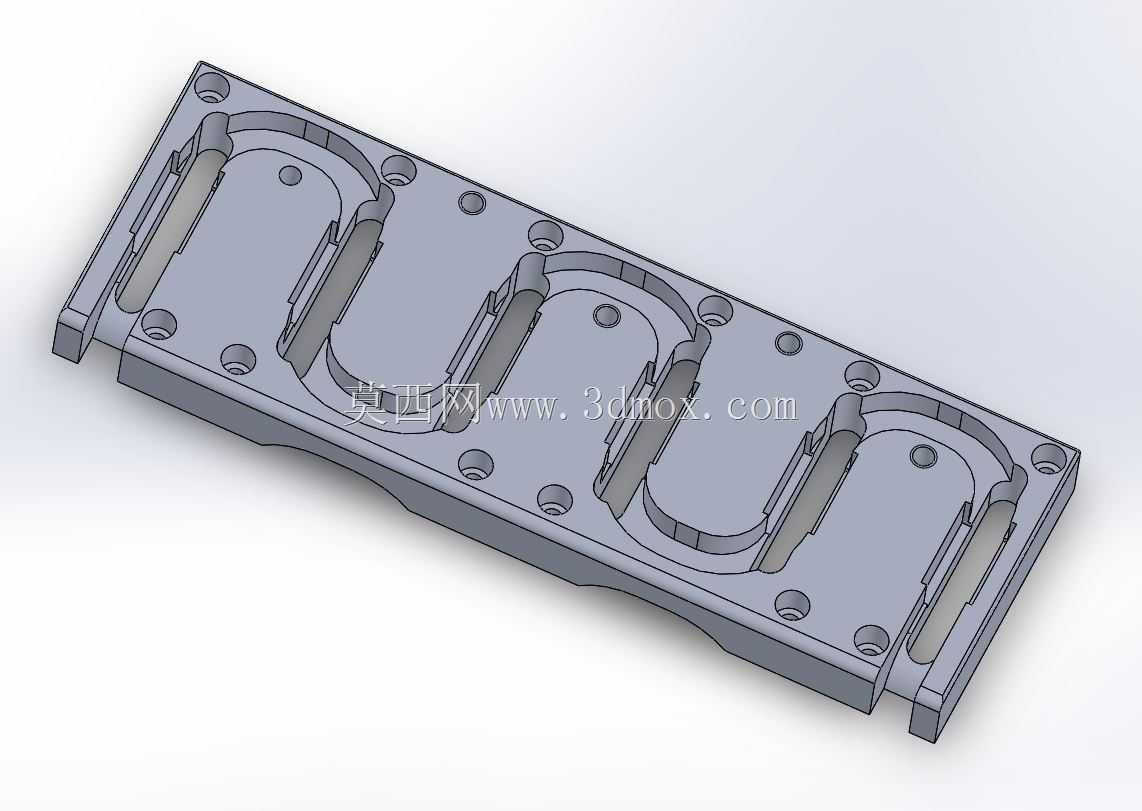

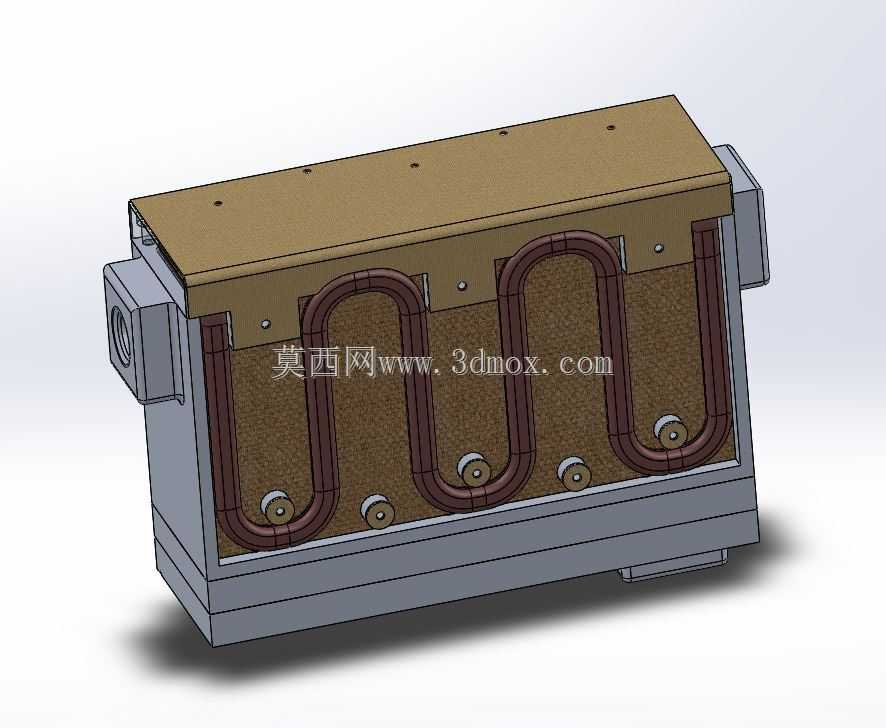

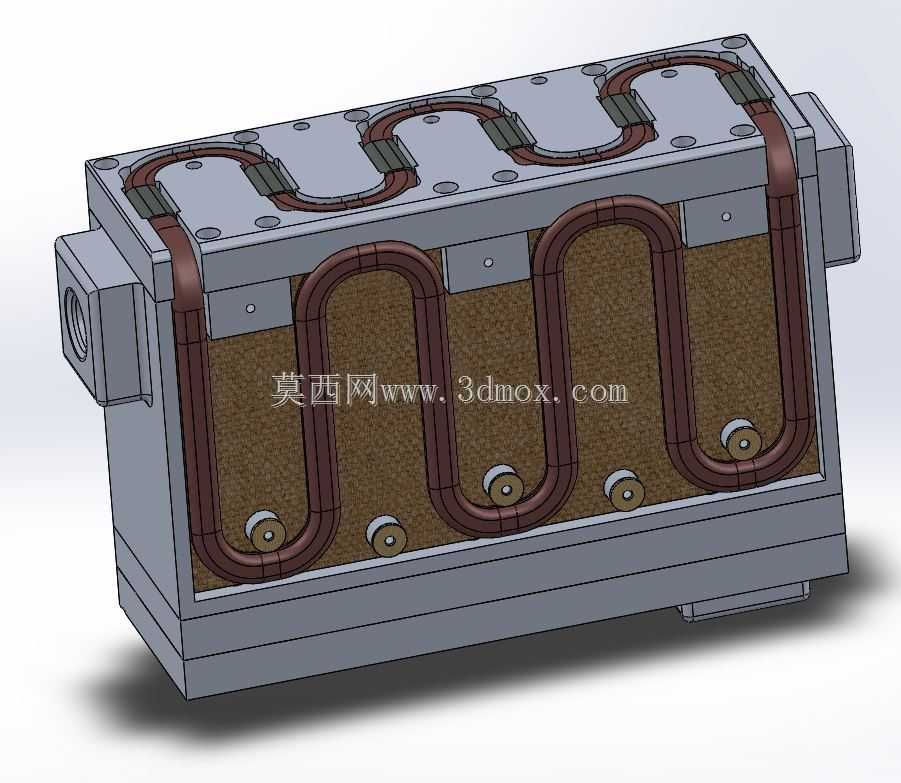

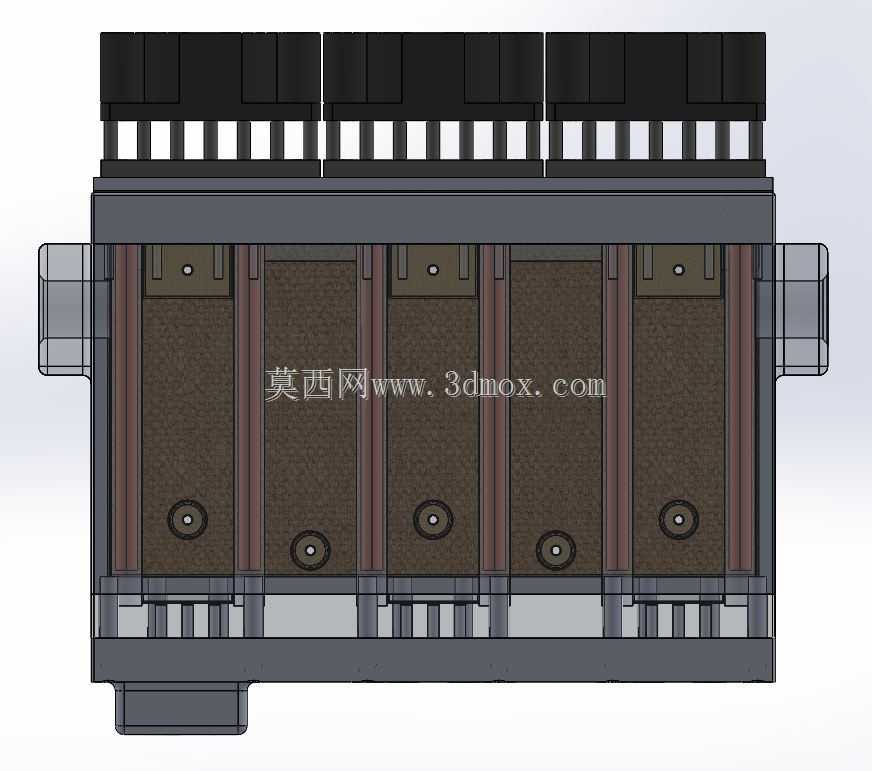

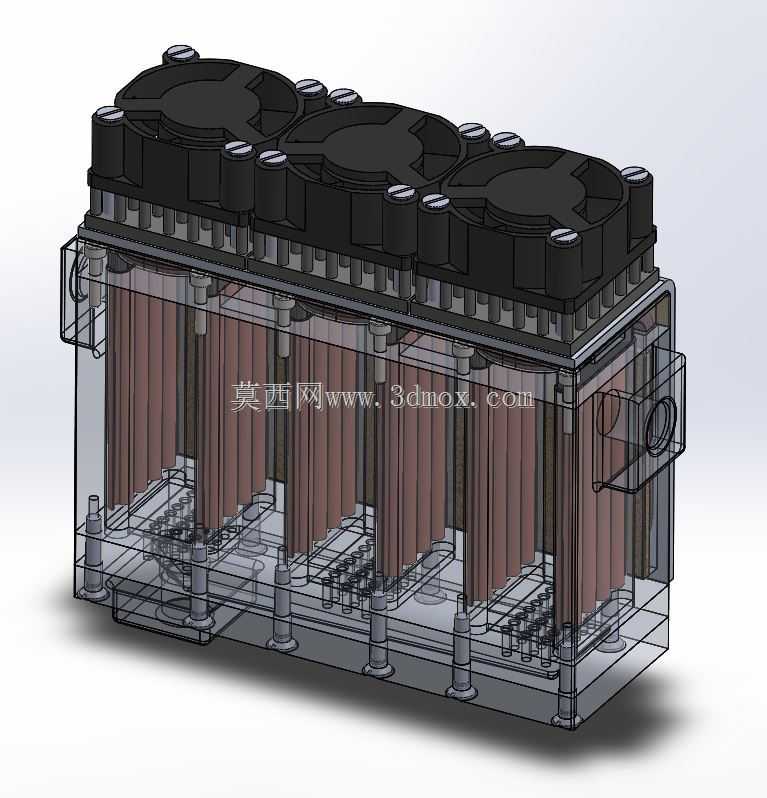

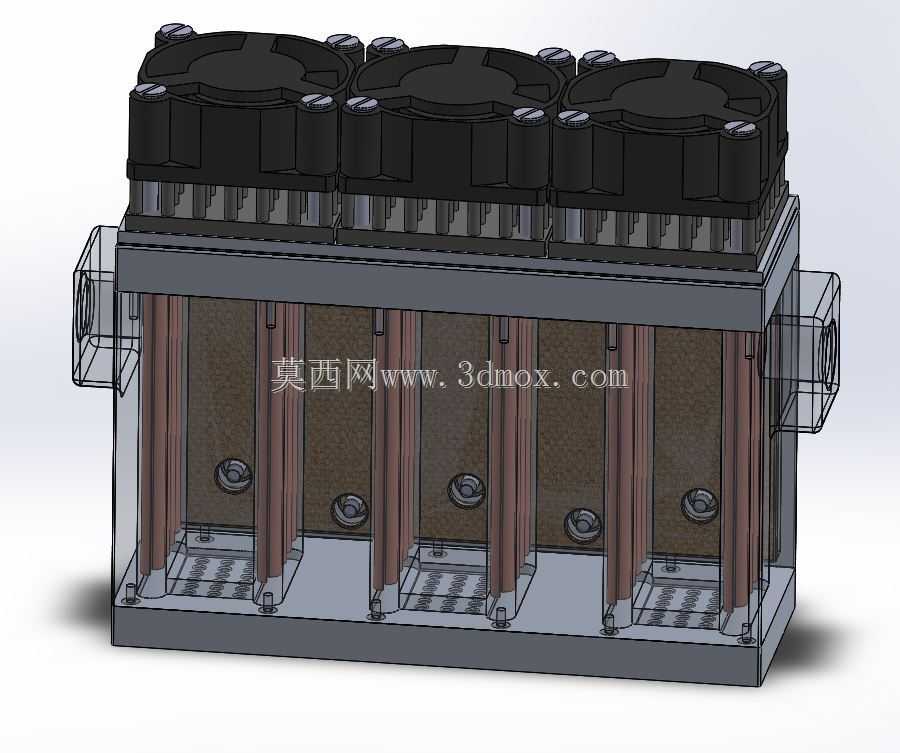

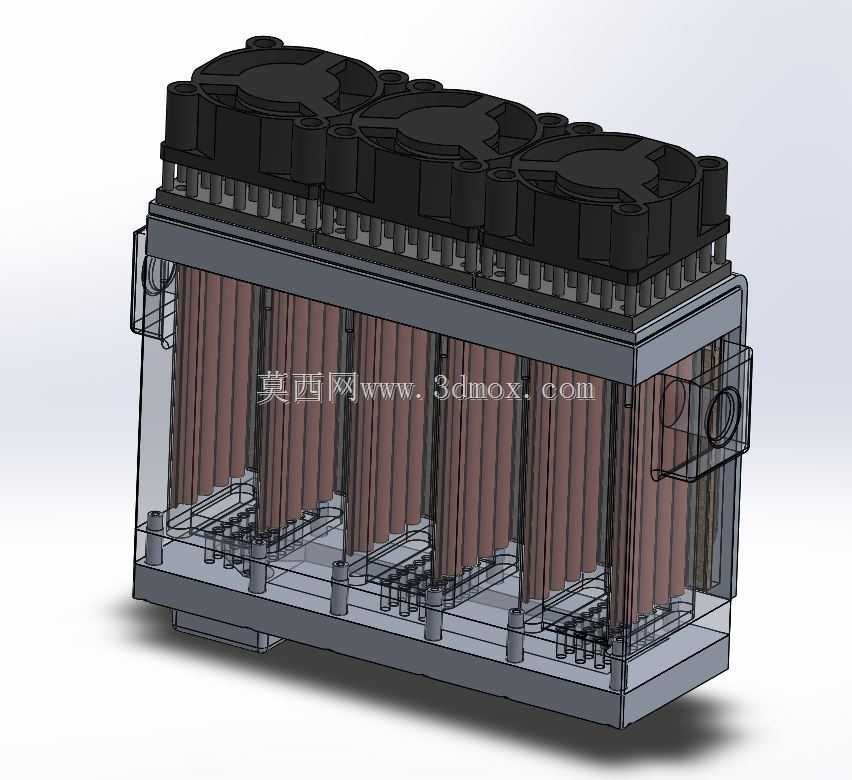

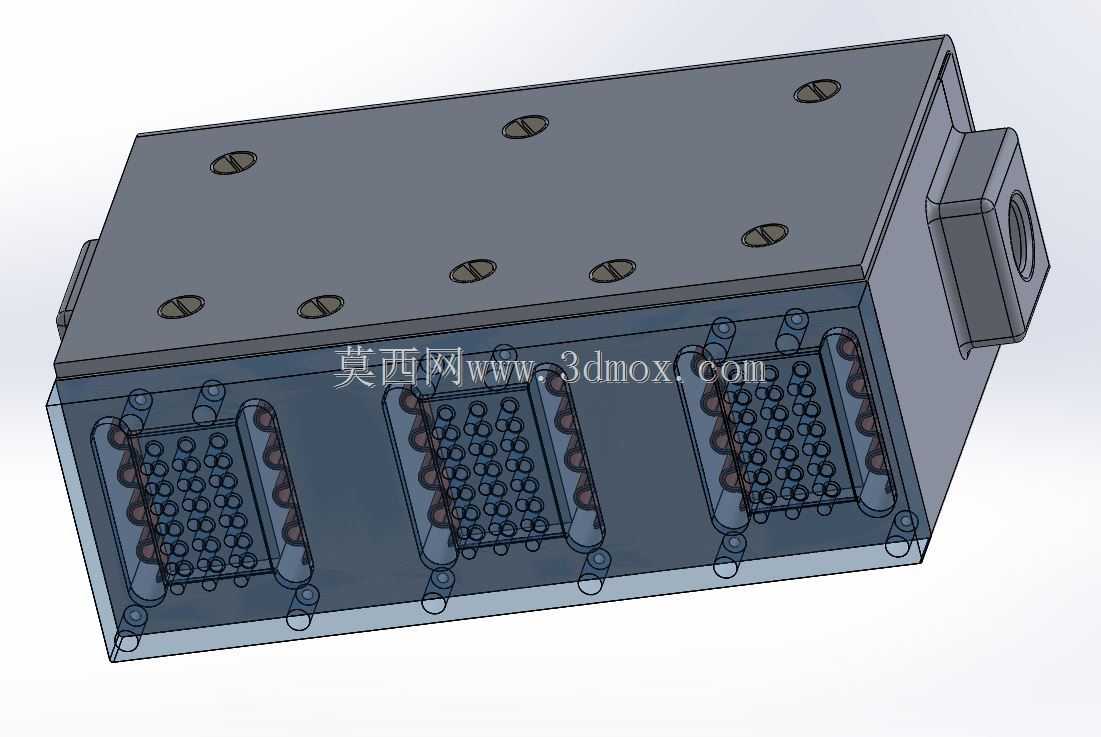

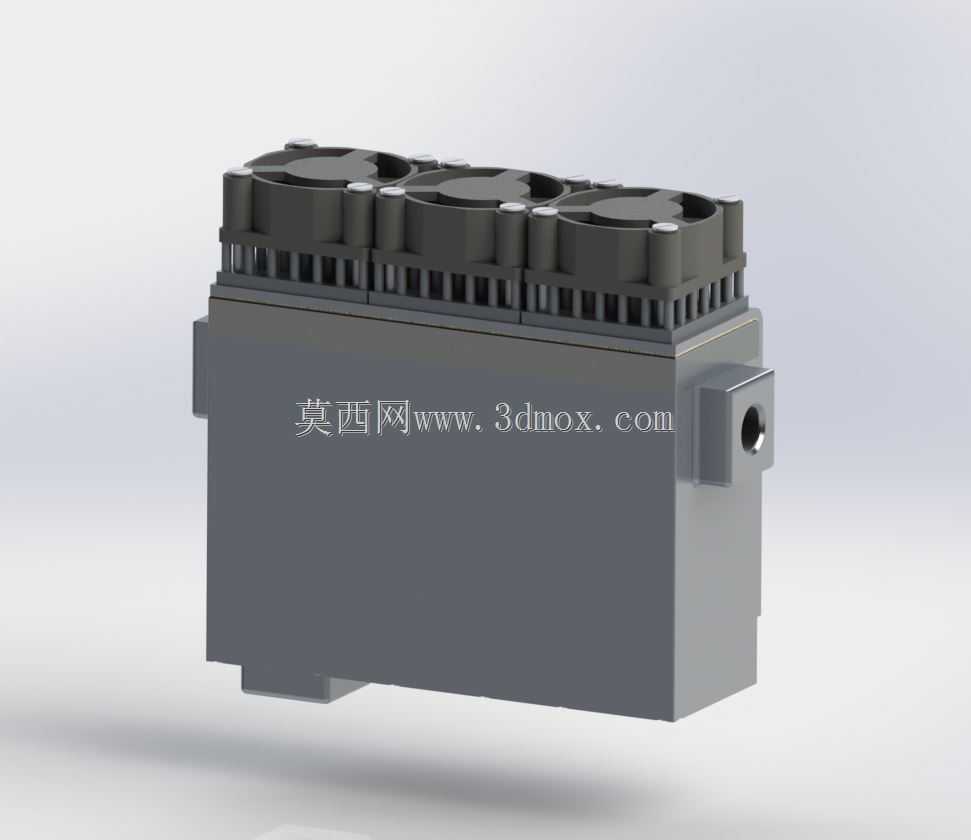

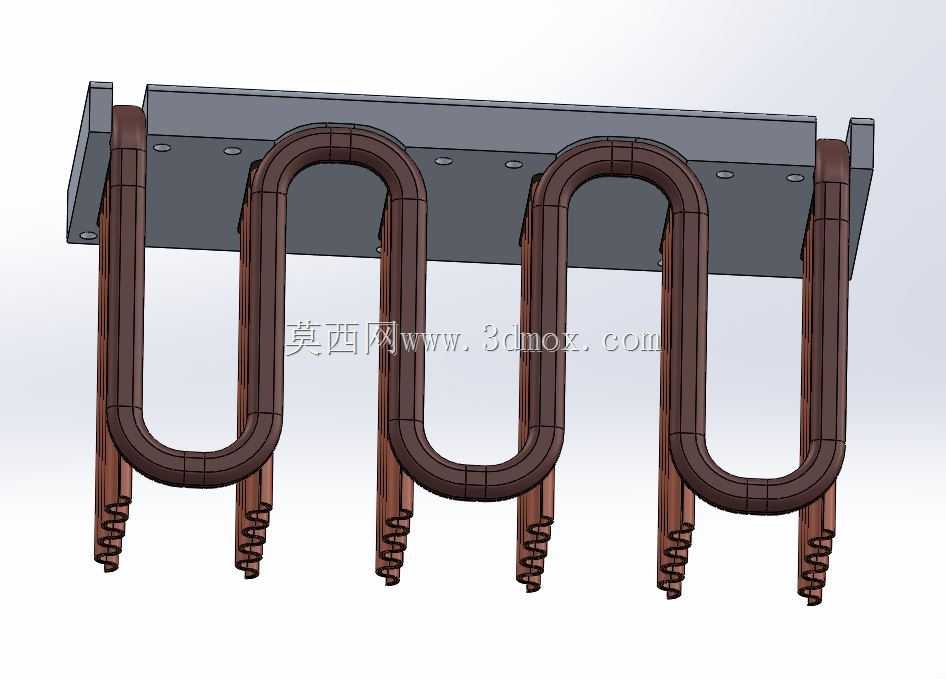

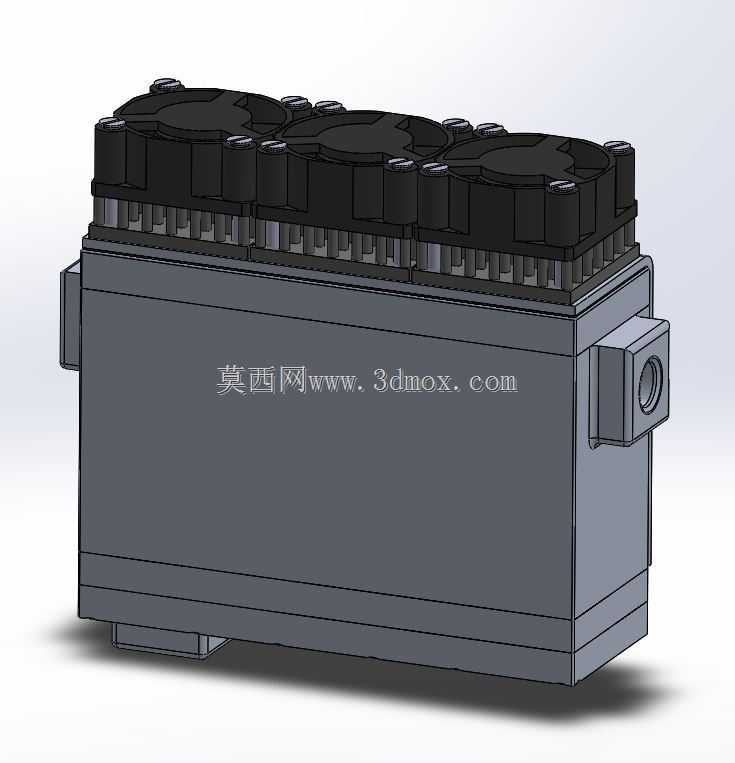

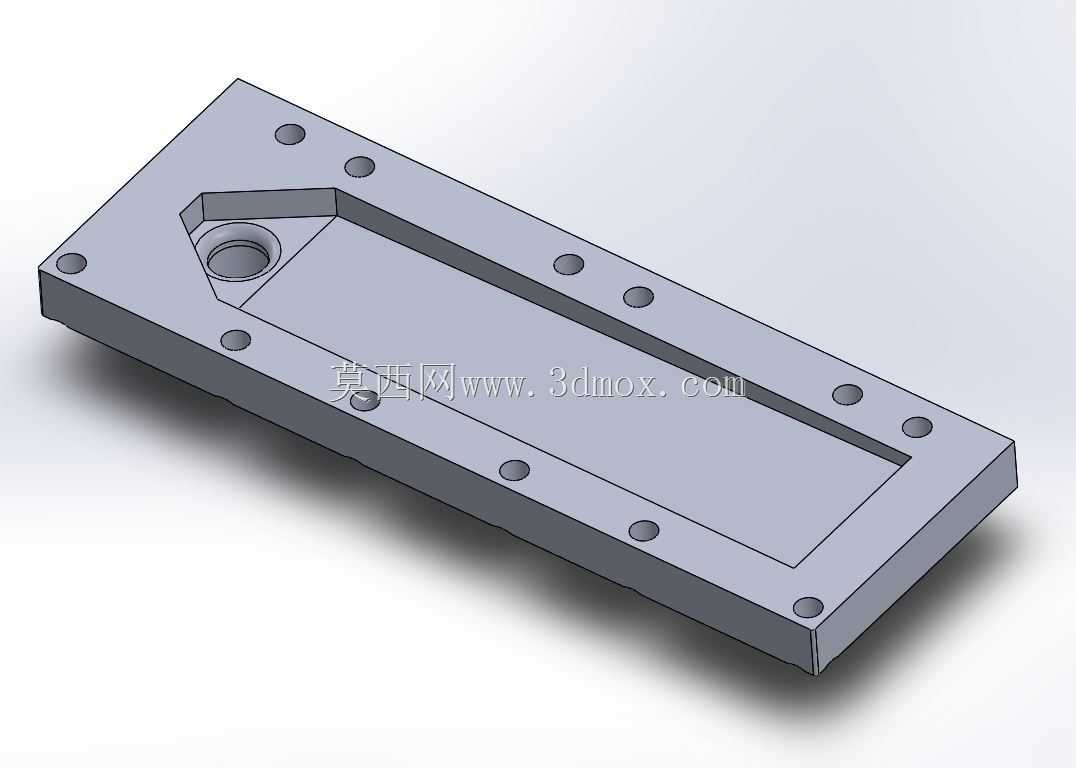

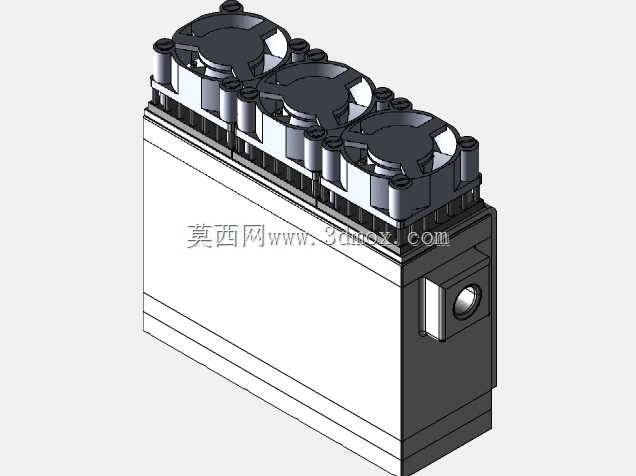

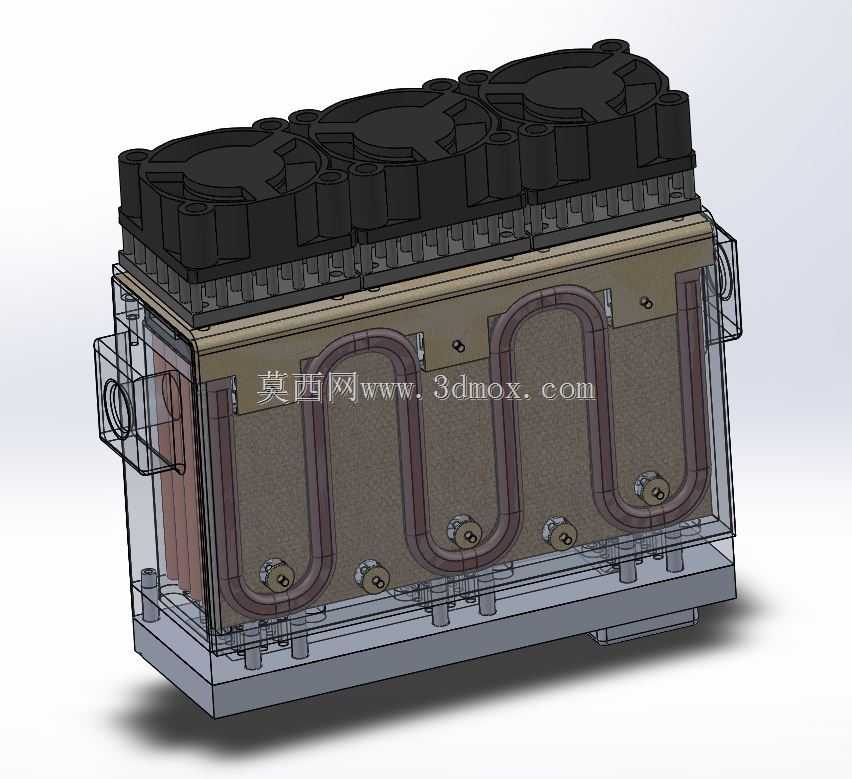

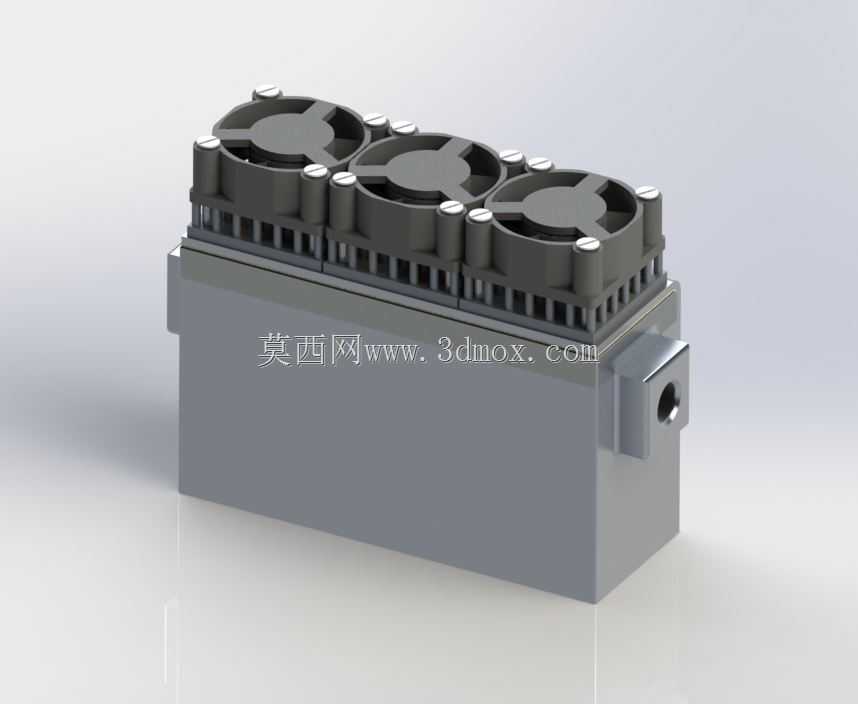

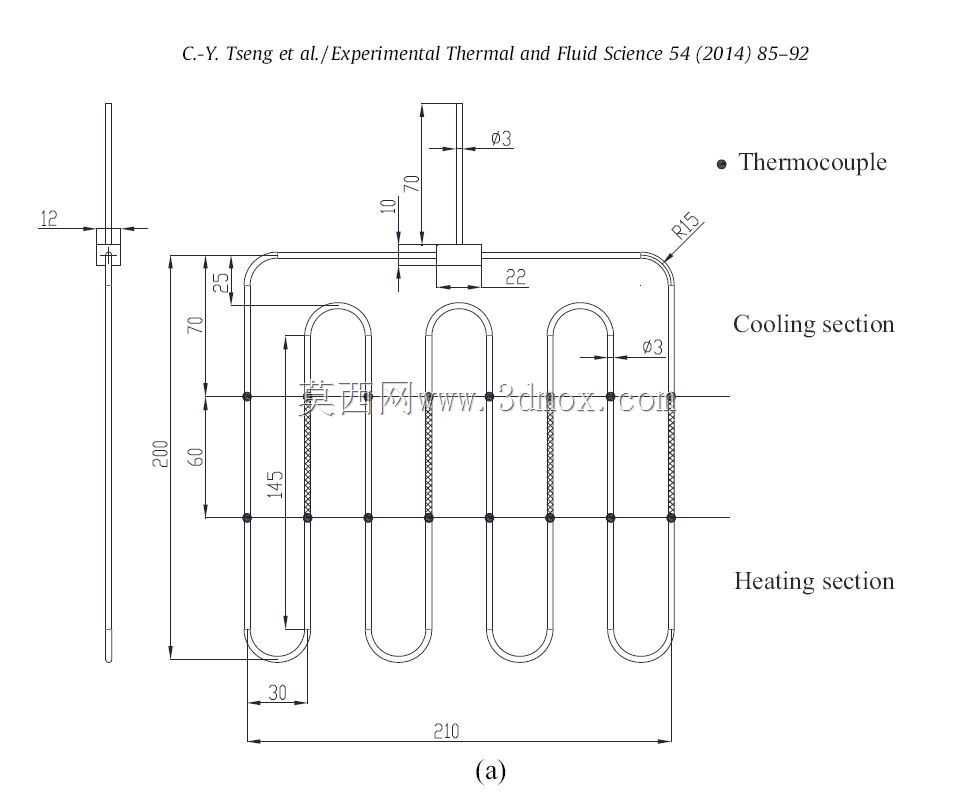

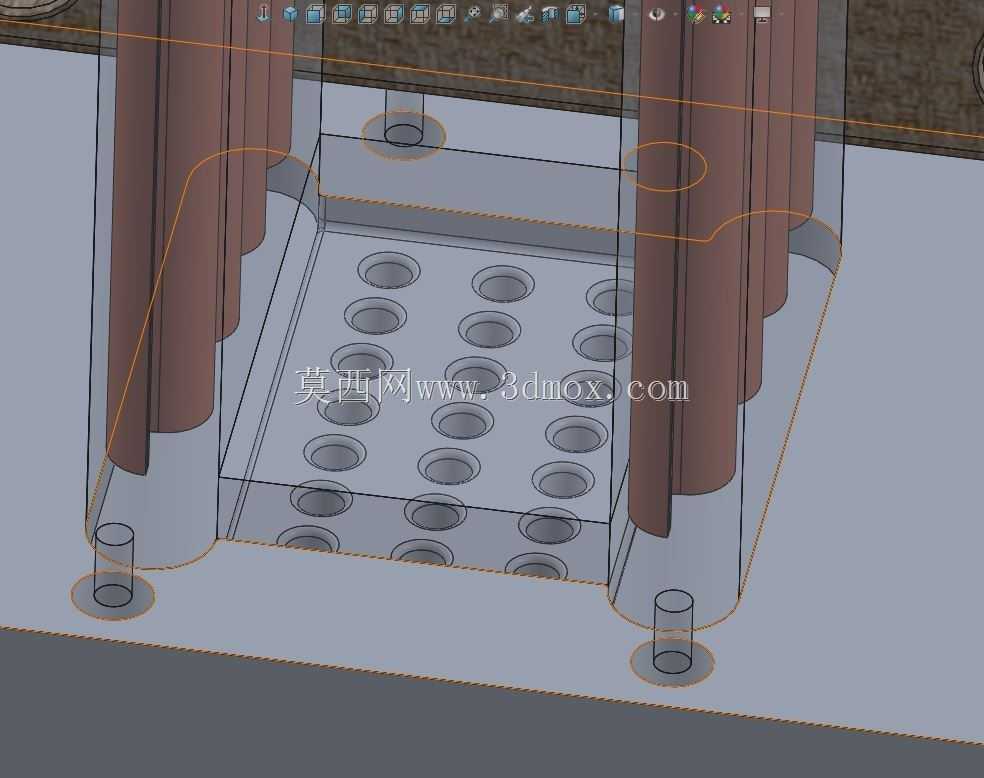

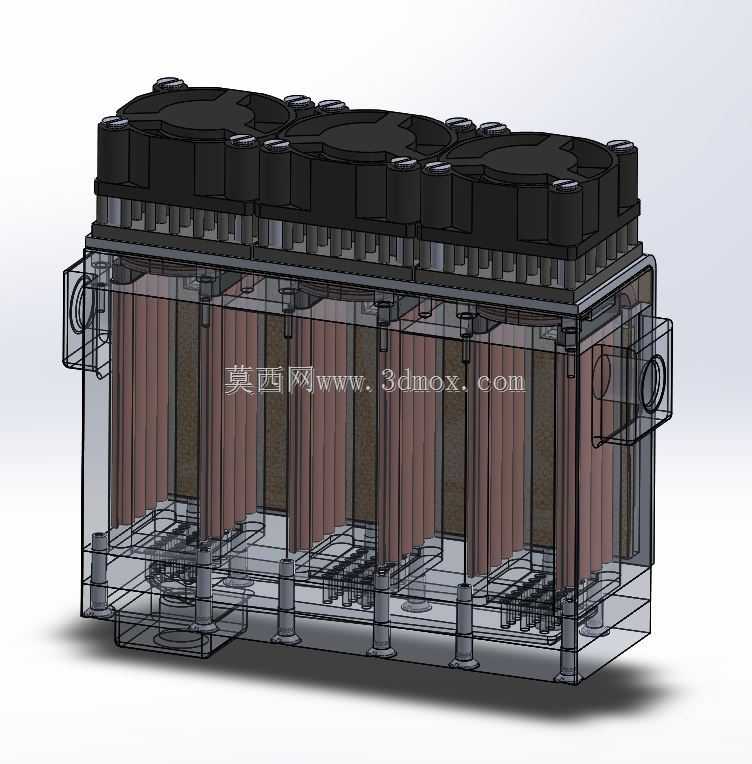

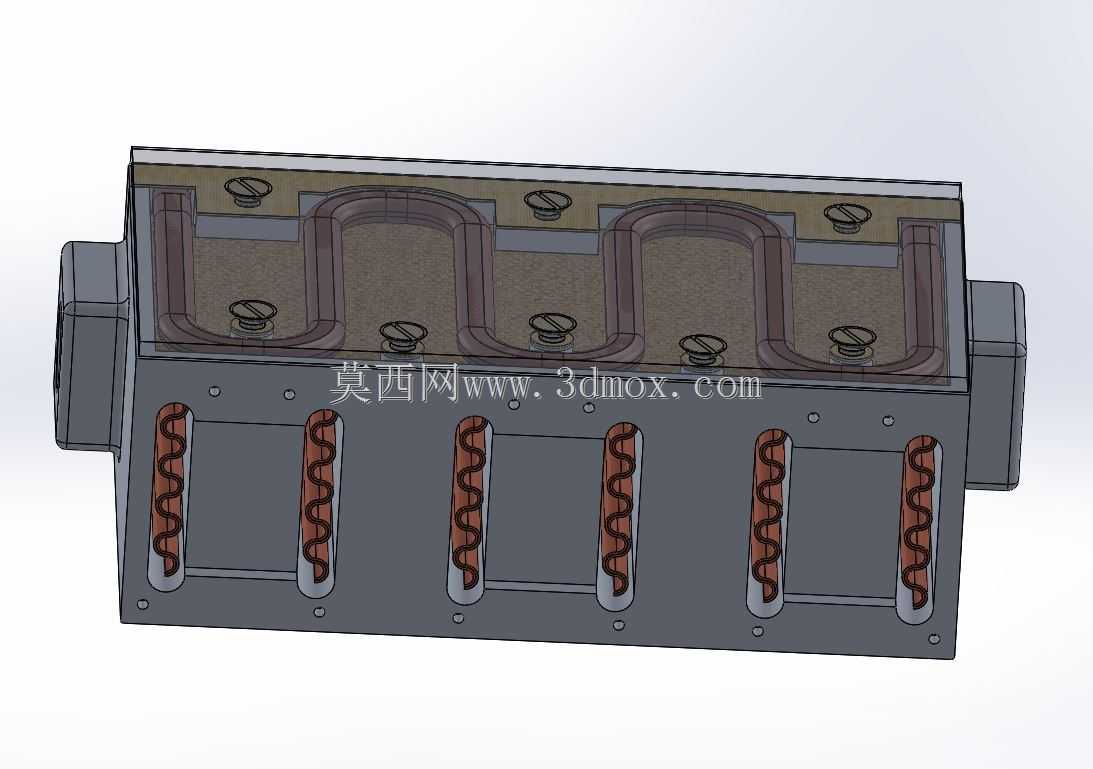

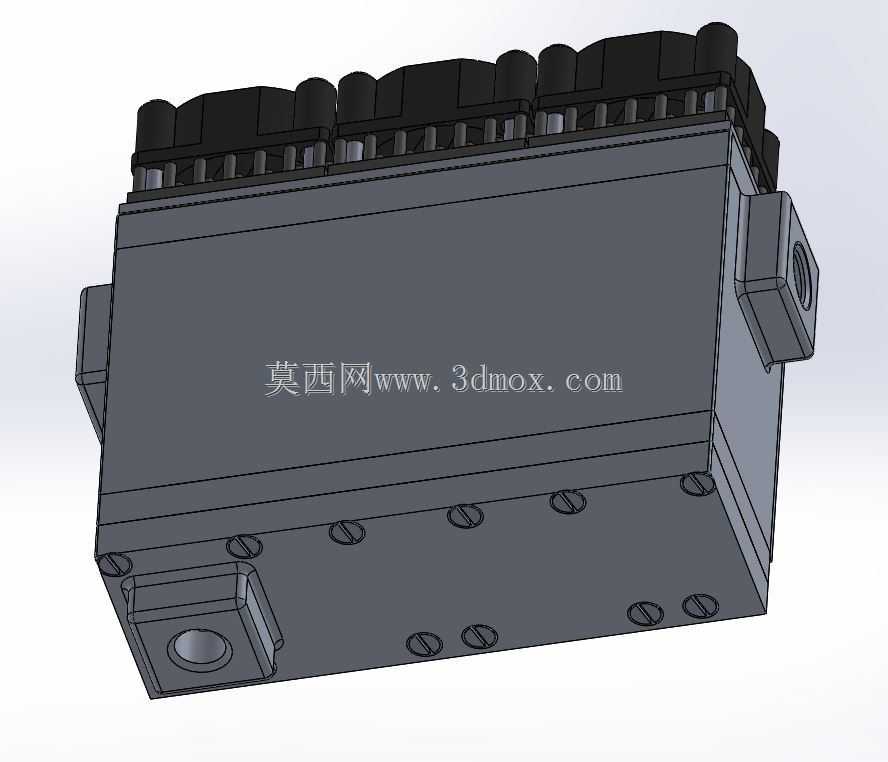

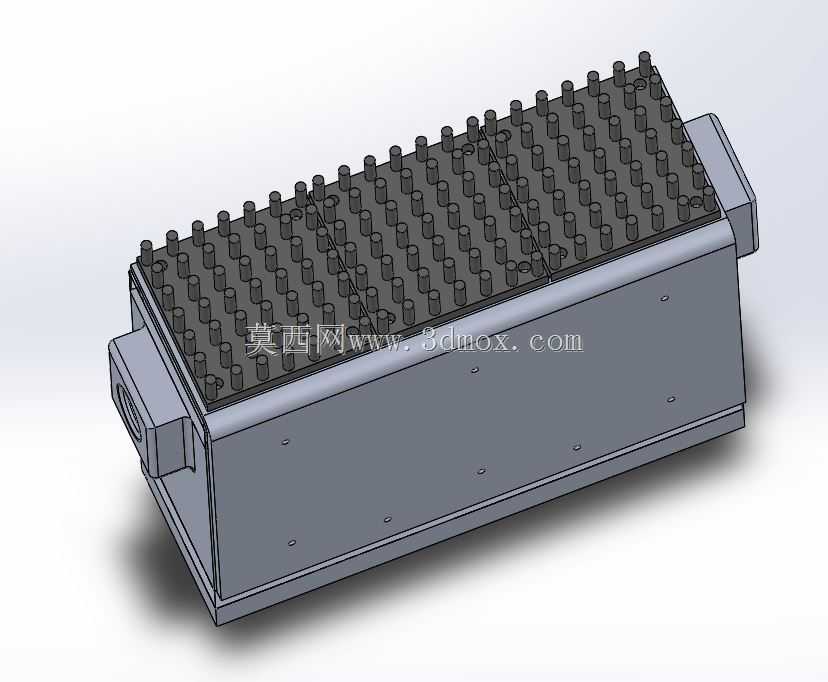

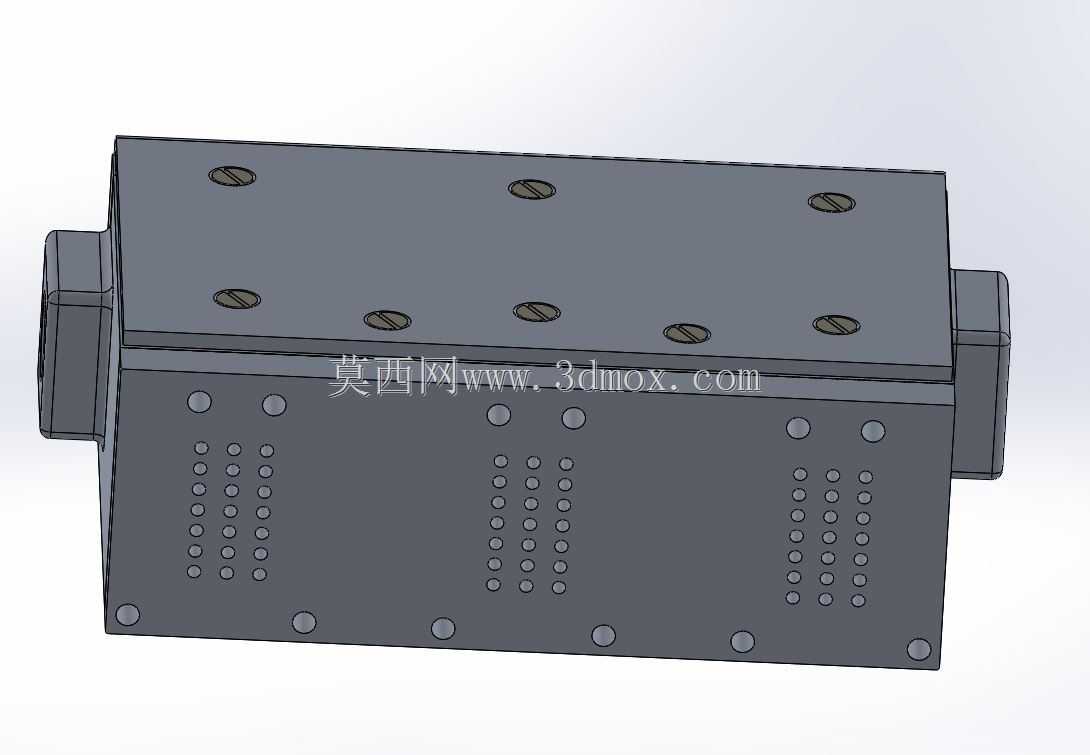

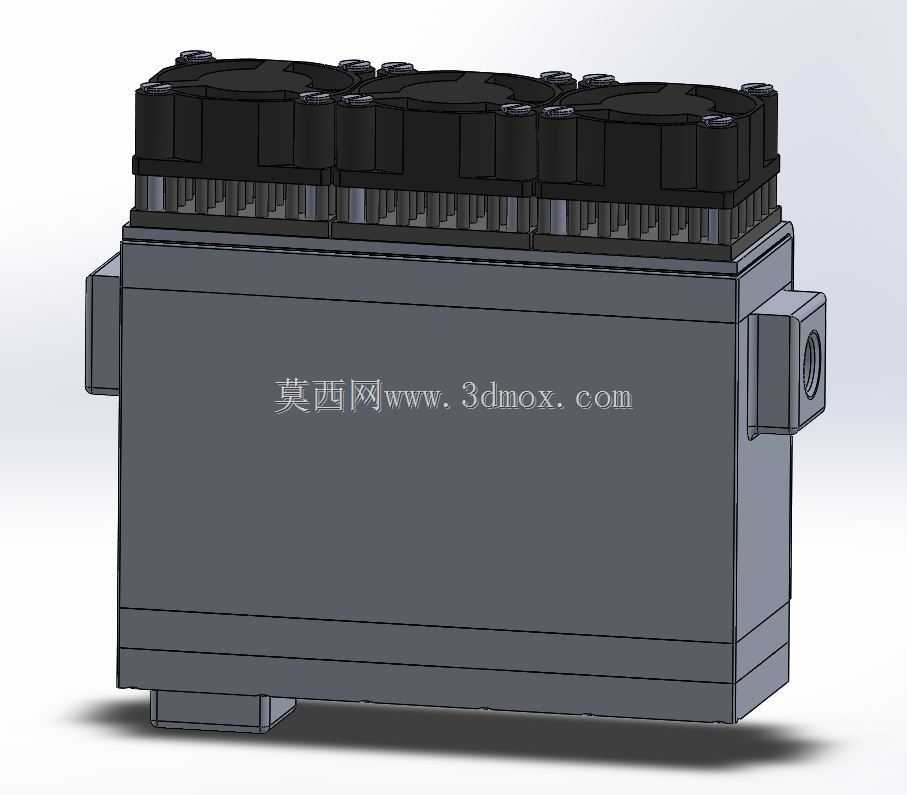

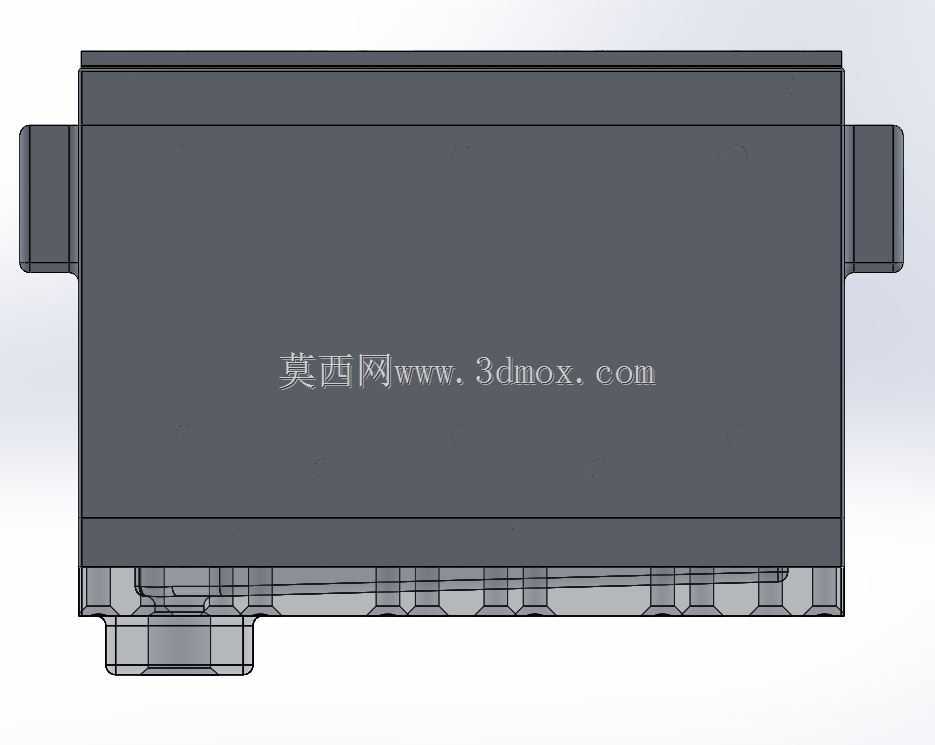

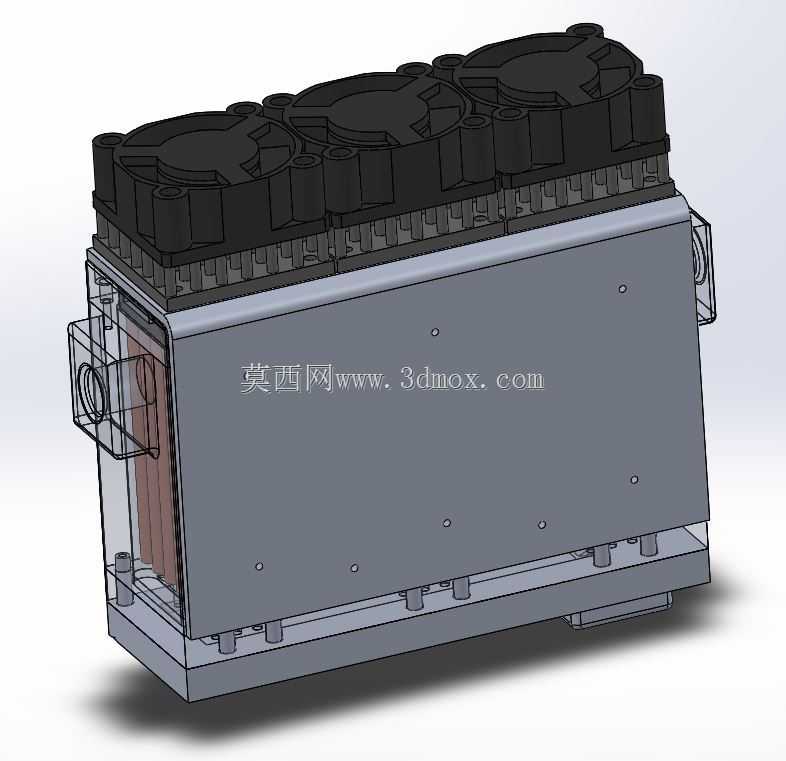

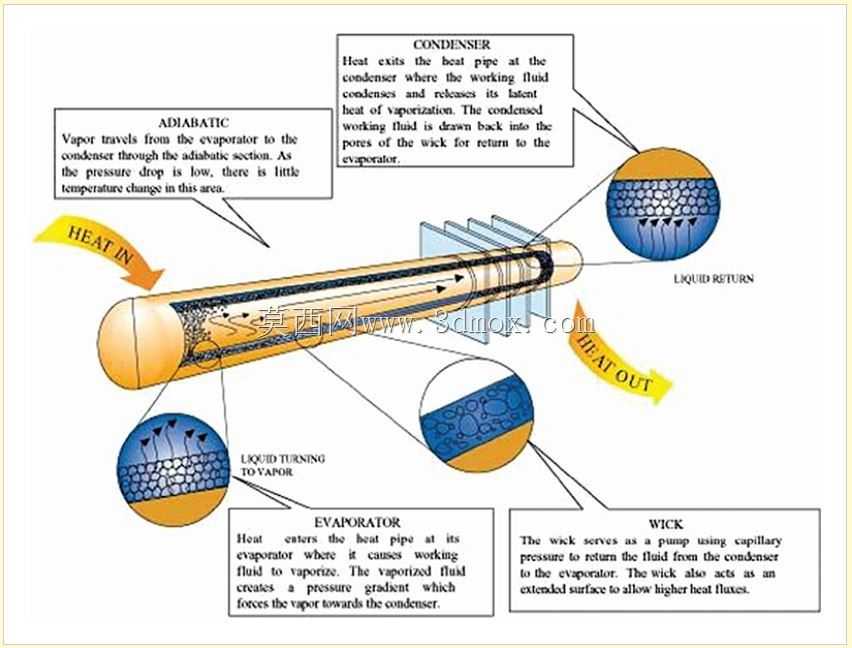

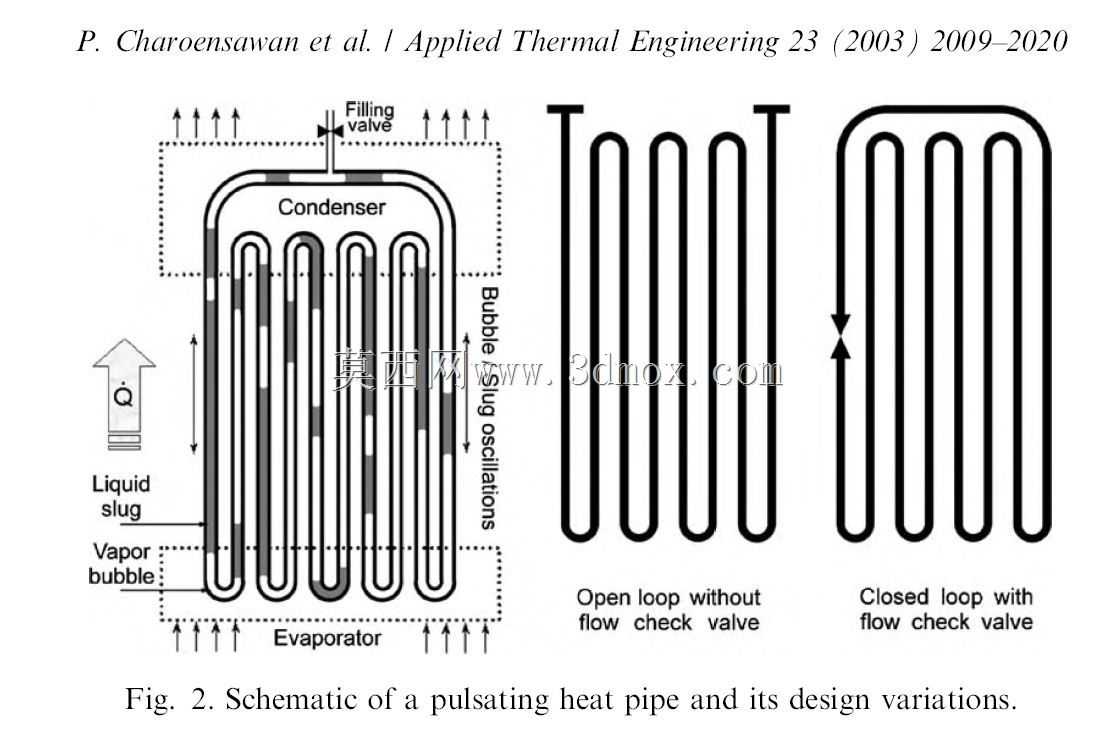

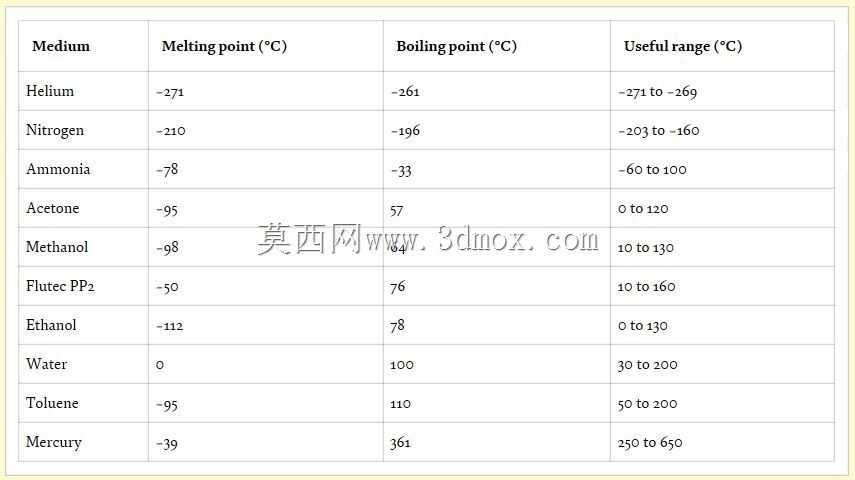

在中小流量高纯氢制备、实验室氢源纯化、小型燃料电池供氢前端预处理场景中，热驱动型蒸馏纯化单元的温控稳定性、结构紧凑度一直是选型核心痛点，传统带珀尔帖制冷的氢纯化模块不仅单位冷量成本高，供电负载冗余大，且高温工况下制冷效率衰减明显，难以适配户外便携、车载集成这类供电余量有限的使用场景。这款六级闭环脉动热管氢蒸馏结构，核心设计思路是摒弃高成本的热电制冷模块，采用转速可控的轴流风扇搭配铝基传热板实现变负载散热，单模块基础配置为六个蒸馏腔室，可通过侧边预留的标准连接接口扩展至12级、18级甚至24级构型，适配不同纯度要求的氢处理需求，单模块基础工况下散热功耗约1.25W，风扇在12V额定供电下最大工作电流为35-105mA，可通过外接电控信号根据腔室实时温度动态调整风扇转速，在55℃进气工况下可稳定维持腔室蒸馏温区，避免过冷或过热导致的纯化效率波动。结构设计上，蒸馏单元的核心传热板采用高导热铝合金薄板加工，表面做平面度精整处理，与脉动热管之间通过薄型导热贴合片实现紧密接触，减少接触热阻；每个腔室内配置波纹型导流筛片，直接与脉动热管焊接固定，单根热管换热表面积可达21平方厘米，配合换热面625.2平方厘米的翅片散热器，可快速将蒸馏过程的相变潜热导出；腔室之间采用纸质隔热隔板做热隔离，阻断相邻腔室的热串扰，隔板与腔室端面通过耐高温导热密封胶粘接固定，避免氢介质泄漏。流体通路设计上，每个腔室出口配置单向阀结构，氢气流经路径为第一腔室逐级流向第六腔室最终从输出端送出，液态冷凝介质在重力与脉动热管工质循环作用下回流至底部集水盘，通过底部预设的排液通路导出，避免积液淹没换热面影响换热效率；顶部盖板采用注塑成型工艺制作，兼顾密封性能与加工成本，盖板上预留散热风扇安装定位柱，风扇通过螺纹孔直接锁附在盖板上，进风侧正对翅片散热器，排风方向顺着翅片导流方向布置，减少风阻损失。安装边界上，单模块主体为规整长方体构型，侧边预留流体接口与电气接插件安装位，底部设置定位凸台，可直接通过螺栓固定在安装基板上，整体安装占用空间小，无需额外配置复杂的制冷管路，仅需连接进出氢管路、风扇供电与温控信号线即可投入使用；所有与氢介质接触的密封件均采用耐氢腐蚀的氟橡胶材质，紧固件采用标准内六角螺钉，易损的风扇、隔热隔板均可单独拆卸更换，后期维护成本低，可适配不同流量规格的小型氢纯化系统集成需求，在便携氢源、实验室小型制氢设备、备用电源燃料电池供氢单元等场景有较高的适配性。
