多传动形式组合机械传动实训装置

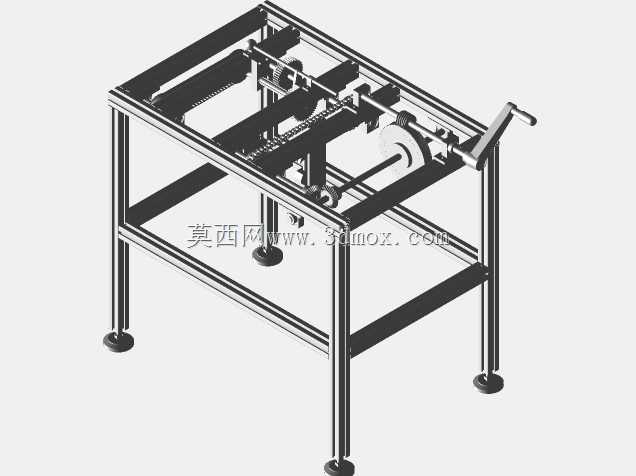

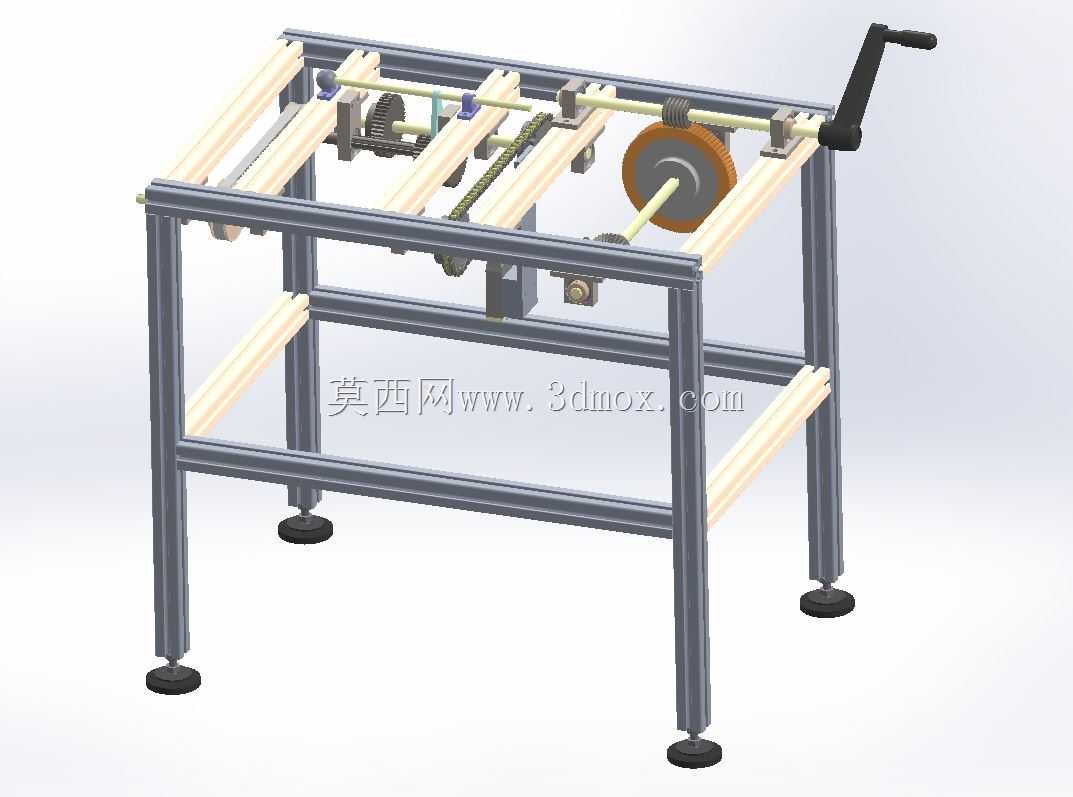

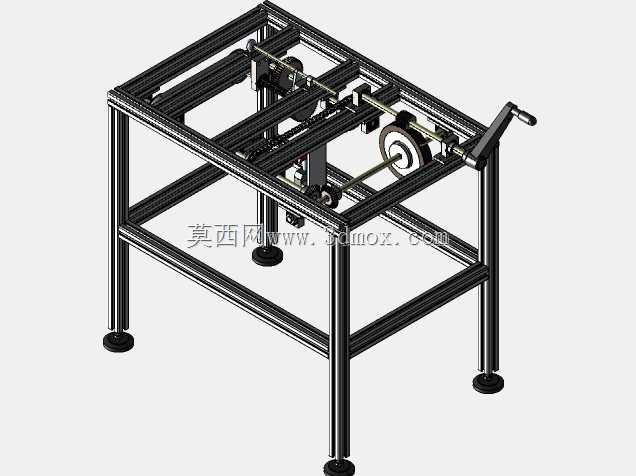

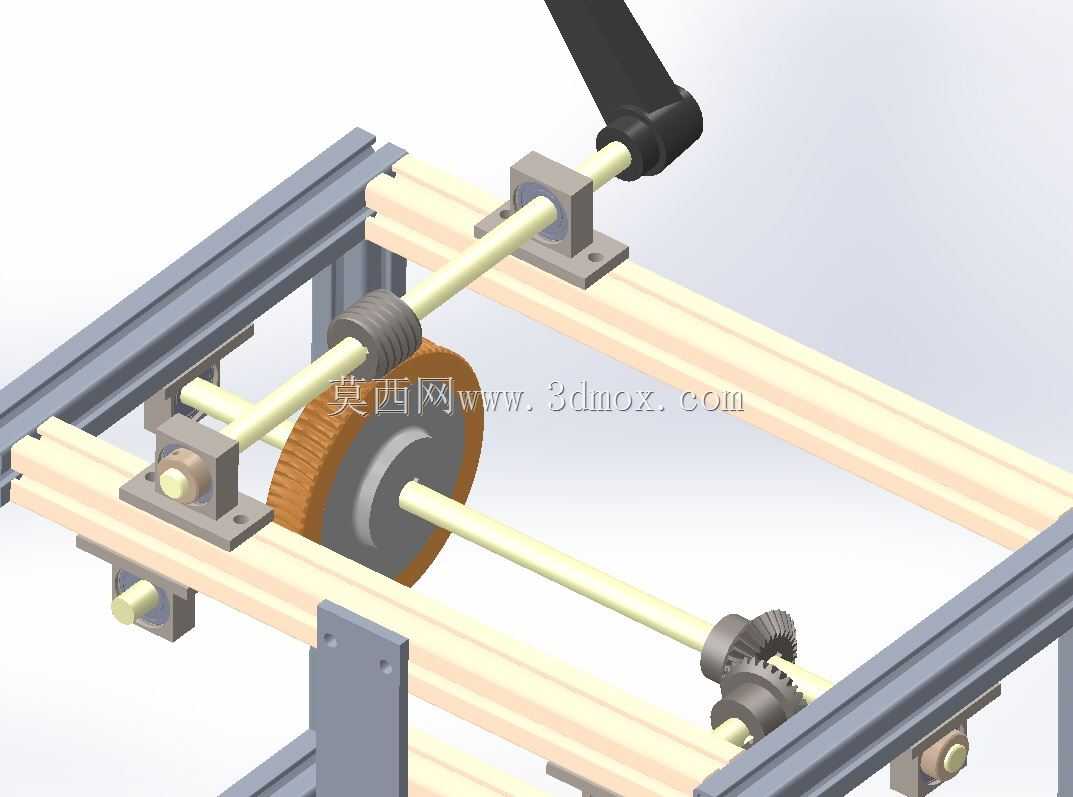

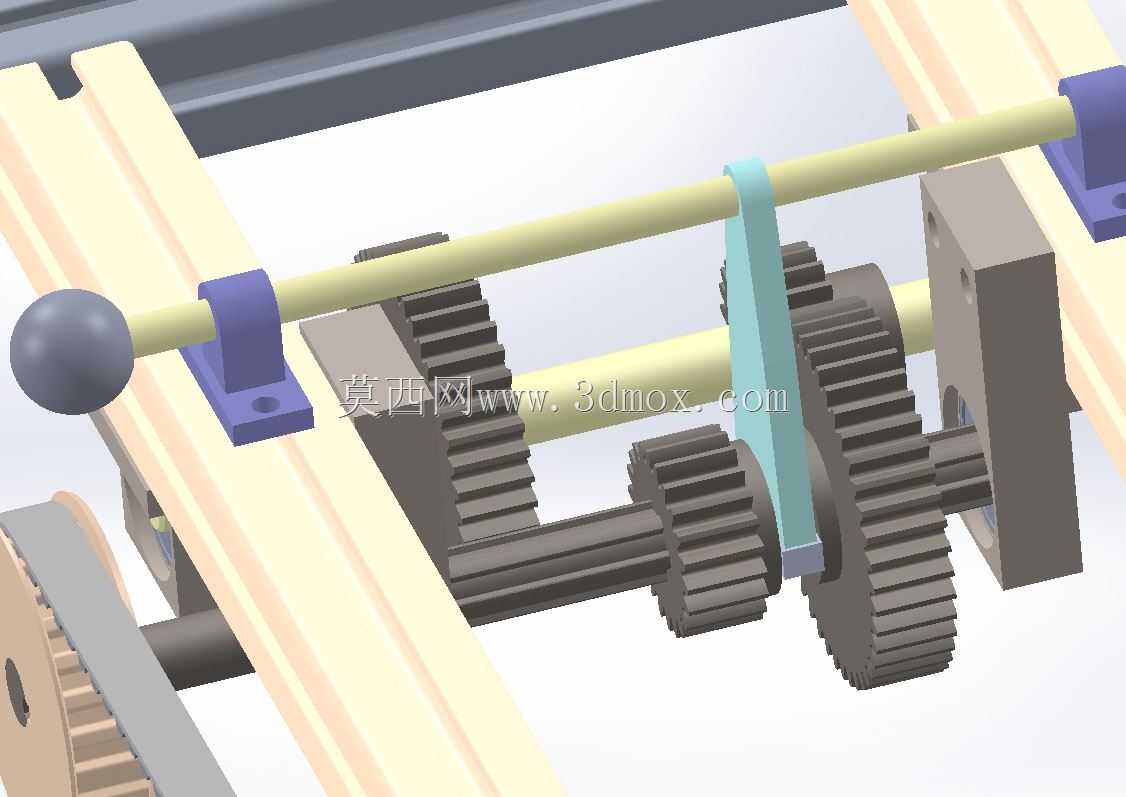

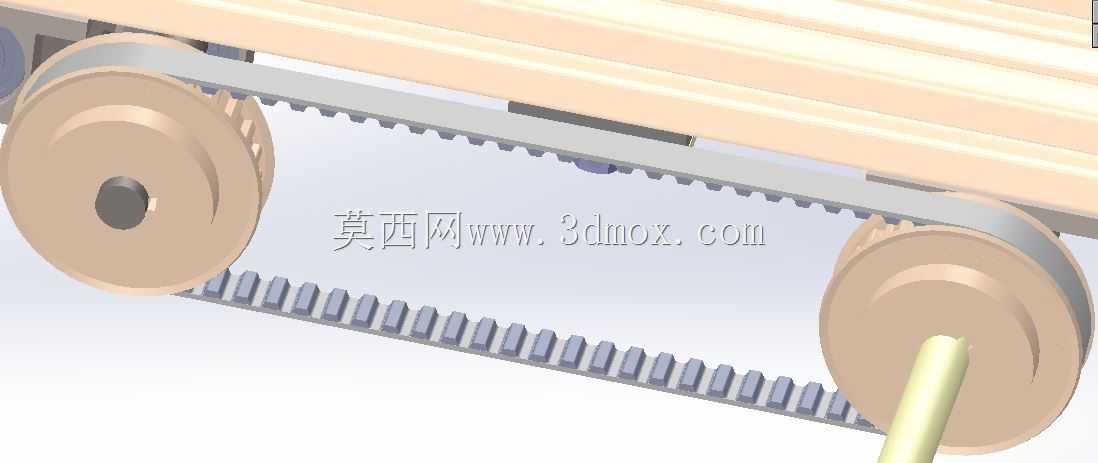

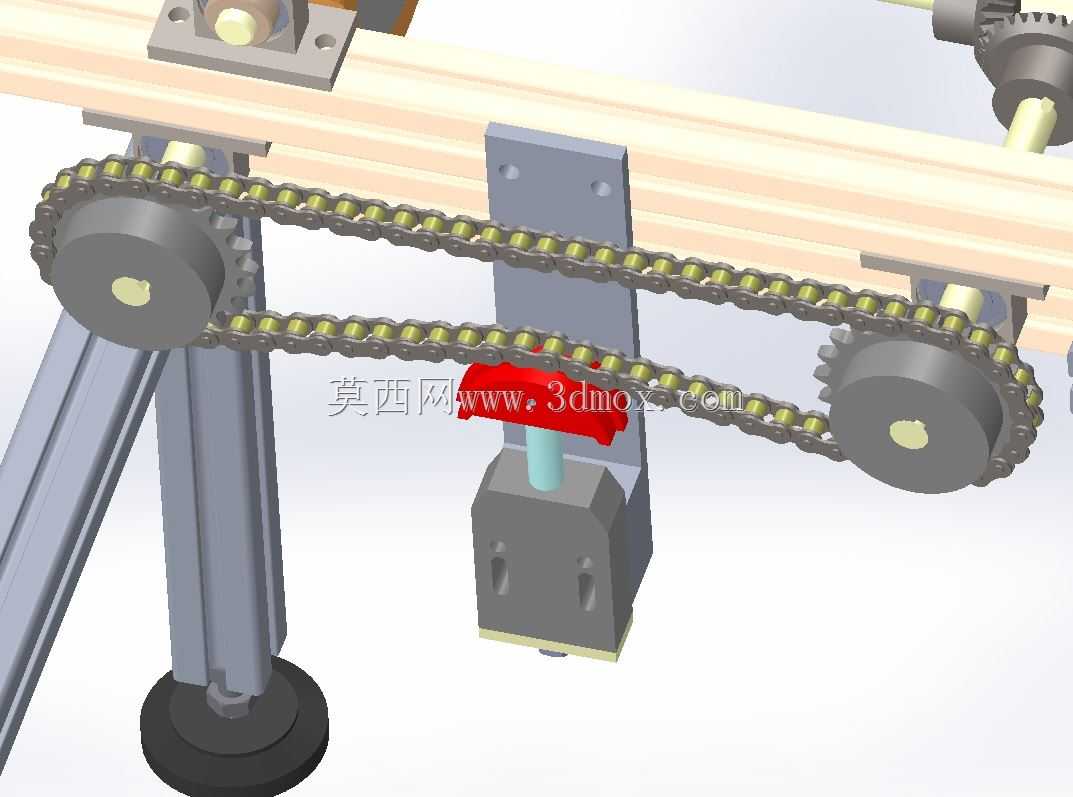

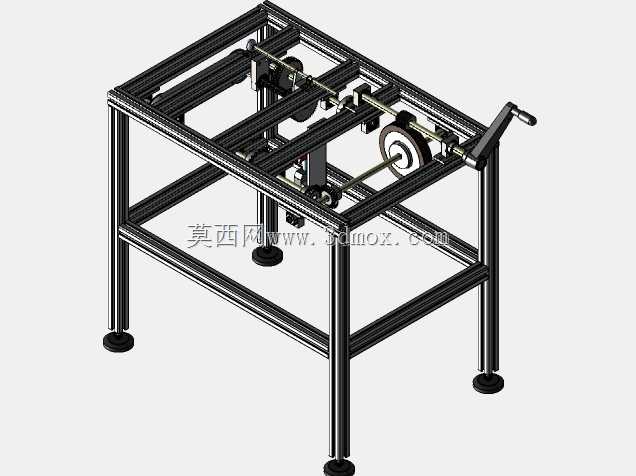

这套组合传动装置主要面向职业院校、工科院校的机械原理实训场景，也可作为小型非标设备传动系统的原理验证载体，帮助从业者直观理解不同传动形式的运动特性、扭矩传递规律与装配配合要求。装置整体采用工业铝型材搭建框架结构，底部配置可调脚杯，可适应不平整的安装地面，安装时需预留前后左右各200mm的操作空间，方便手动摇转输入轴、观察各传动副的运行状态，整体框架高度适配常规实训操作台的摆放需求，无需额外垫高即可满足站立操作的人机工程要求。设计过程中优先考虑了不同传动形式的展示性与可拆装性，将蜗轮蜗杆、伞齿轮、带张紧机构的链传动、正齿轮传动、同步带传动沿输入轴的动力传递路径依次排布，摇动手柄输入动力后，可依次观察到不同传动副的转速变化、转向调整特性：蜗轮蜗杆副可实现大减速比的动力传递与自锁特性展示，伞齿轮副完成相交轴之间的动力转向，带张紧器的链传动可演示张紧力调整对传动平稳性的影响，正齿轮副展示平行轴定比传动的特性，同步带传动则体现啮合型带传动的无滑差传动优势。各传动部件均通过型材专用连接件固定在框架横梁上，安装位置预留了调整余量，可根据实训需求调整各传动轴的中心距，也可单独拆解某一传动副进行单独的原理演示。框架上层的辊道结构可临时放置拆解下来的零部件，避免实训过程中零件散落，下层的横梁结构可额外加装传动负载模块，用于测试不同传动形式在带载状态下的传动效率。整套装置的传动路径完全开放，没有额外的外罩遮挡，可清晰观察到每一个传动节点的啮合状态，既适合机械原理课程的现场演示，也可作为三维建模从业者练习多部件装配、传动机构运动仿真的参考载体，建模时可根据实际装配关系添加对应的运动配合约束，模拟不同传动副的运动传递过程，验证传动比计算的准确性。
