三菱FX-1N系列可编程控制器三维结构

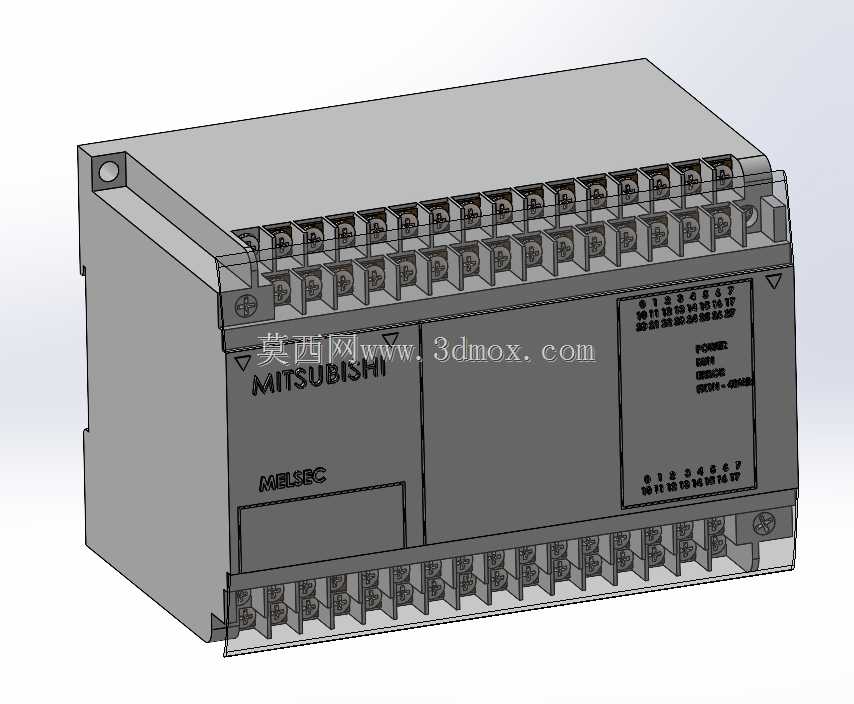

做小型设备电控布局的时候，这类紧凑型PLC是绕不开的选型对象，这次还原的FX-1N 40点规格的机型，刚好覆盖了多数单机自动化设备的IO需求，不管是小型输送线的逻辑控制、单工位专机的动作时序编排，还是小型组装设备的传感器信号采集与执行元件驱动，都能适配。建模的时候最先敲定的是安装边界，这类PLC默认支持DIN导轨安装，也预留了螺丝固定的孔位，所以主体外壳的安装卡槽尺寸、固定孔的中心距都严格按照实物的安装规范来做，避免后期做电控柜布局的时候出现安装干涉，毕竟很多新手做柜内布局的时候容易忽略PLC本体和线槽、接线端子的安全间隙，模型里把本体上下两侧的接线端子排的突出高度、端子的间距都做了还原，接线预留的弯折空间也能通过模型直观判断。

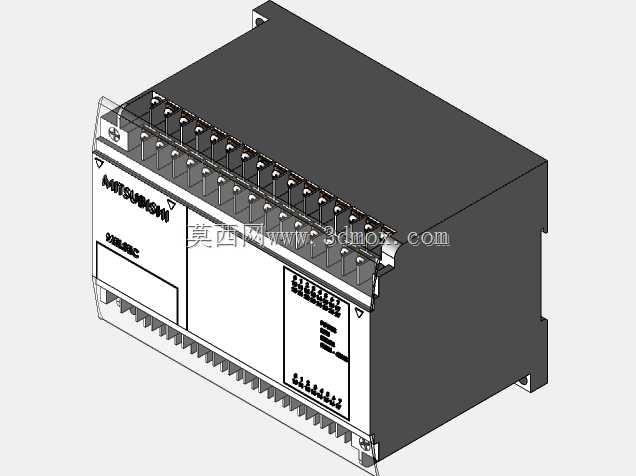

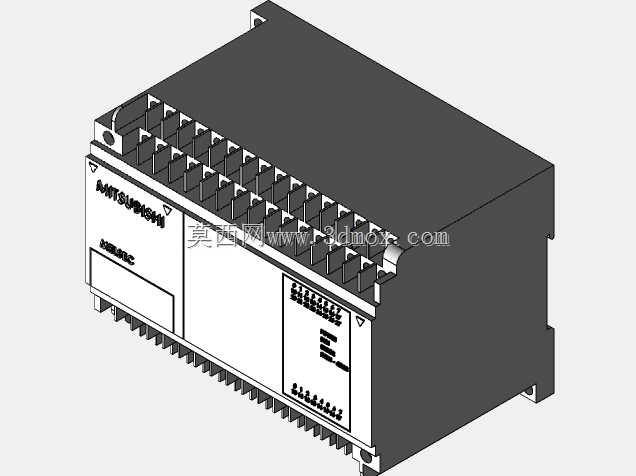

从功能结构来看，这款机型属于整体式PLC，输入输出端子集中排布在本体上下两侧，上部端子对应输入点接入，下部对应输出点外接，本体正面的状态指示灯区域也做了细节还原，包括电源指示、运行指示、故障告警以及各IO点的状态灯位，做虚拟调试的时候可以对应指示灯位置做信号状态的可视化匹配。建模过程中没有做多余的简化，外壳的散热筋结构、端子排的防护盖板卡扣、侧面的扩展模块连接接口都做了1:1的结构还原，要知道FX系列PLC是可以扩展扩展模块的，侧面的接口尺寸如果做不准，后期拼接扩展模块的时候就会出现错位，所以这部分的配合尺寸反复核对了实物的装配公差。

实际工程应用里，这类PLC的安装环境多是工业现场的电控柜内，所以模型的外形尺寸严格按照实物的宽高深比例制作，本体的边角倒角、外壳的脱模斜度都做了还原，不是生硬的直角块，不管是做设备的三维渲染展示，还是做电控柜的布局干涉检查，都能直接调用。很多做非标设备的工程师在方案阶段需要给客户展示整机的电控布局，这个模型可以直接导入装配体，不需要再二次修整结构，端子排的接线位标识也和实物保持一致，后期做接线图导出的时候也能对应点位编号，减少设计阶段的核对工作量。另外考虑到柜内布线的需求，模型里预留了接线端子的接线空间参考，本体和柜内其他元件比如断路器、开关电源的安全间距可以通过模型直接测量，不用再反复查样本参数，能大幅提升方案设计的效率。
