URBEE主题盾形标识徽章结构设计

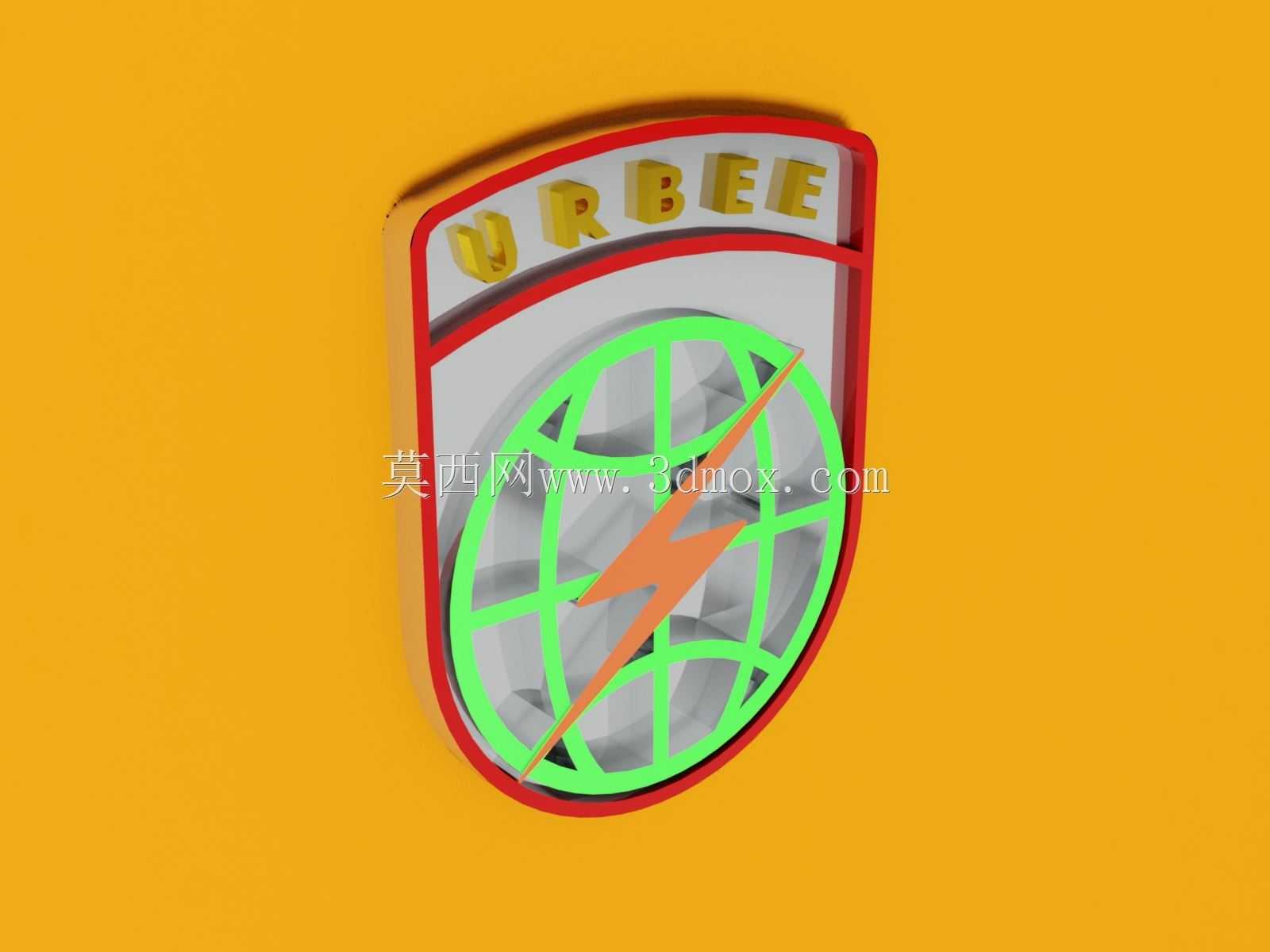

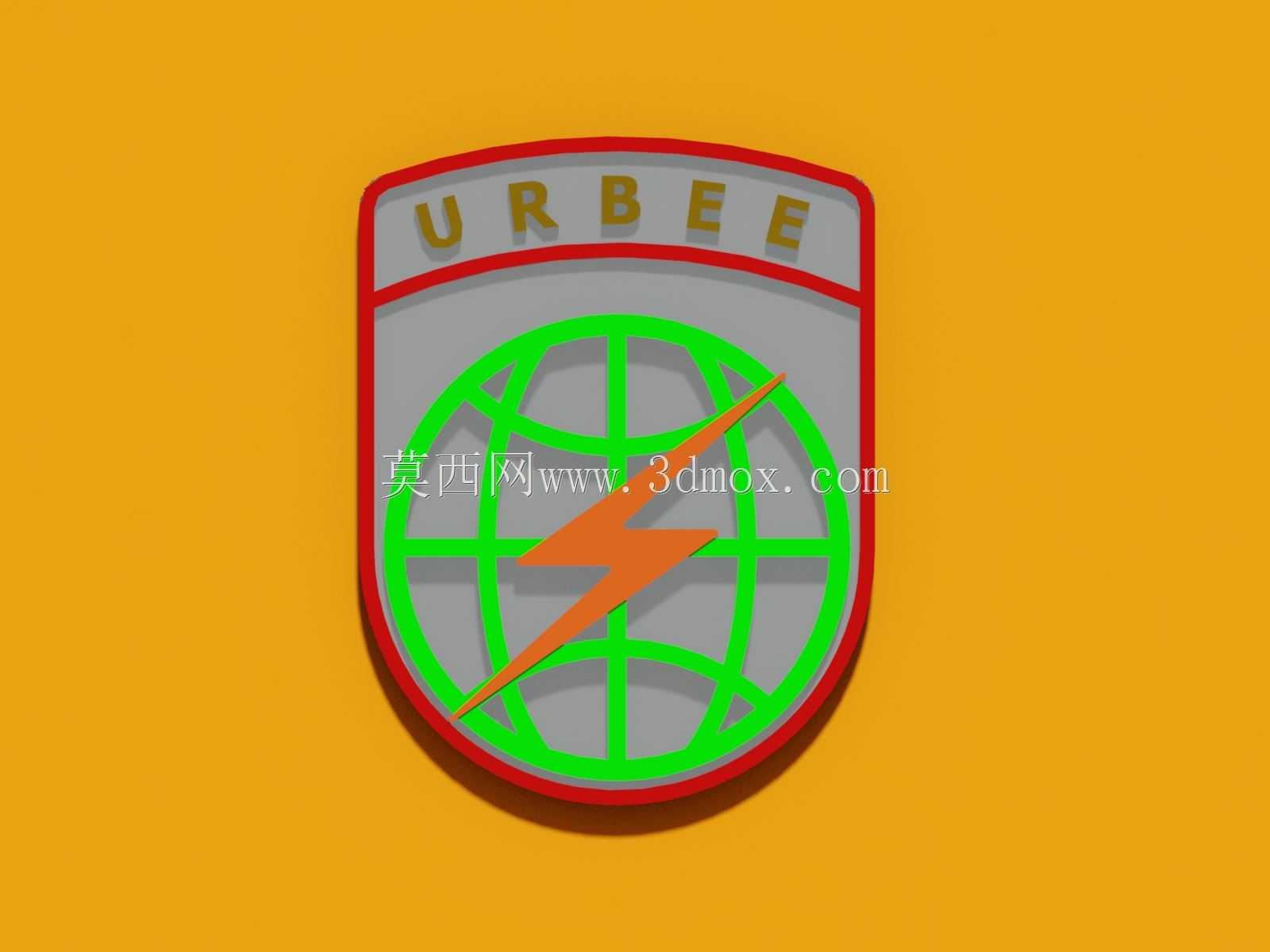

这款立体标识徽章在设计阶段首先考虑了多场景的适配需求，既可以作为3D打印爱好者自制的个性化装饰件，固定在桌面3D打印机的机身外壳、设备操作面板旁作为圈层文化标识，也能通过背胶或卡扣结构安装在创客空间的展示墙、工具收纳柜表面，作为社群身份的视觉识别载体，小批量制作后还可作为技术交流活动的纪念周边，适配不同的展示与安装场景。从结构设计逻辑来看，整体采用盾形外轮廓作为基础承载框架，外边缘做了分层凸起的台阶设计，最外层的红色包边高出中间灰色基底0.8mm，既可以在安装时形成视觉边界，也能在日常剐蹭中优先承接外力，避免中间核心图案区域被磨损。顶部的URBEE字母采用内嵌式立体结构，字母表面与外框包边齐平，字母与基底的连接位置做了R0.3mm的圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，也能减少后期打磨的工作量。中间的核心图案区域，绿色经纬线构成的球形轮廓采用镂空框架结构，相比实心结构能减少40%左右的材料消耗，同时球形框架的筋条宽度统一设置为1.2mm，保证打印过程中不会出现薄壁翘曲的问题，斜向贯穿球形的橙色闪电造型做了0.5mm的凸起处理，与绿色球形框架形成0.3mm的高度差，无需额外上色就能通过层厚差形成清晰的视觉区分，也可以在多色打印时直接匹配不同耗材实现分色效果。安装边界方面，整体徽章的背部设计为完全平整的平面，没有多余的凸起结构，既可以直接粘贴在任意平整的硬质表面，也能在背部预留的2个直径2mm的定位孔位上加装磁吸件，吸附在金属设备表面，不会破坏被安装物体的原有表面结构。整体厚度控制在6mm以内，安装后不会因为突出过多被过往物体剐蹭脱落，外轮廓的所有尖角位置都做了R1mm的圆角处理，避免日常使用中划伤操作人员。在结构验证阶段，针对不同的成型工艺做了适配调整，采用FDM3D打印时，所有悬空结构的角度都大于45度，无需添加支撑就能完成打印，采用光固化打印时，预留的排水间隙能保证内部残留树脂顺利流出，不会出现内部积液导致的固化变形问题。
