带轮输出端SUS减速电机结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260626
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计
  • 带轮输出端SUS减速电机结构设计

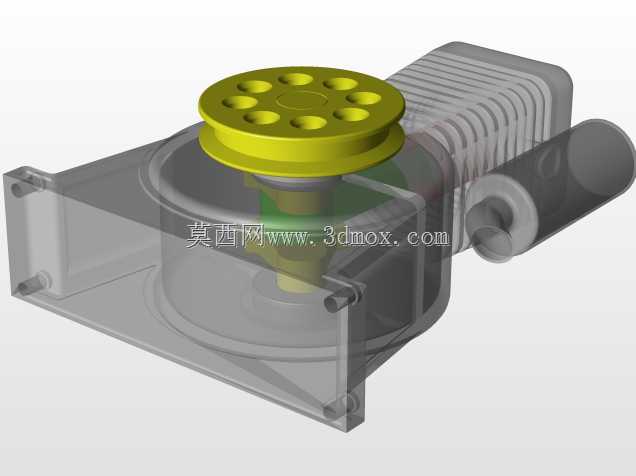

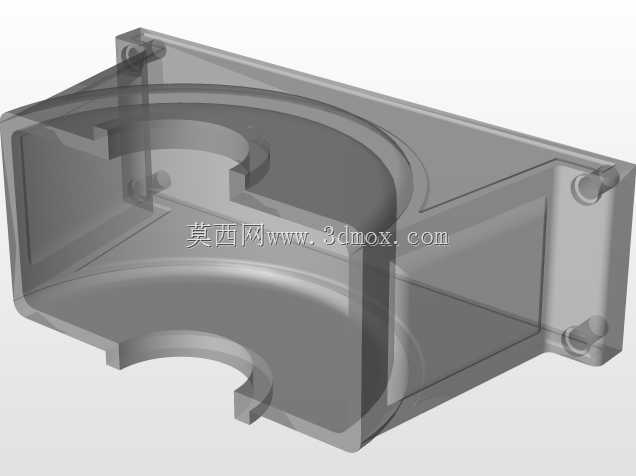

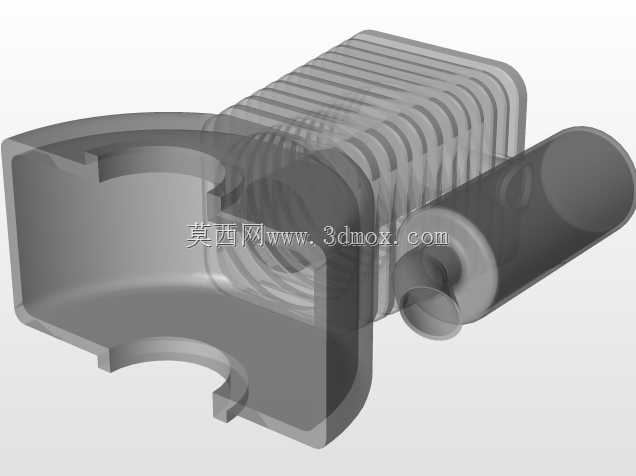

这款带输出带轮的减速电机结构,在轻工输送、小型自动化生产线的动力排布场景中适配性极强,日常做设备改型或者新线布局时,这类集成减速结构的动力单元能省去不少传动链匹配的工作量。从实际使用角度看,电机本体采用半透明壳体做结构示意,能清晰看到内部减速级的排布逻辑,输出端直接集成了多槽带轮,不需要额外加装联轴器或者输出转接件,安装时直接对应同步带或者平带的传动位即可,能有效压缩动力段的安装空间,对于布局紧凑的桌面型自动化设备、小型物料输送线来说,这种集成式的输出结构能减少传动环节的累计误差,提升动力传输的稳定性。设计层面上,电机壳体的散热筋沿轴向排布,在持续运转工况下能保证壳体与空气的接触面积,配合端盖的安装定位凸台,安装时能快速找准同轴度,避免带轮偏磨导致的皮带寿命缩短问题。输出带轮采用多均布槽的结构,既可以适配多楔带也能兼容平带传动,带轮中心的定位轴肩与输出轴采用过盈配合的设计逻辑,能传递额定扭矩下的动力不出现打滑,带轮上的减重孔在保证结构强度的前提下降低了转动惯量,启动和正反转切换时的响应速度更快。安装边界上,电机底部的安装支脚预留了标准安装孔位,孔距符合通用小型减速电机的安装尺寸规范,不需要重新加工安装板就能直接替换同功率段的常规减速电机,输出轴中心到安装底面的高度经过匹配设计,对应常用的输送线辊筒中心高,做设备升级替换时不需要调整整条线的辊筒高度,能大幅缩短现场改型的调试周期。从结构建模的细节来看,内部减速级的齿轮啮合间隙、轴承安装位的挡圈槽都做了还原,做传动系统仿真时可以直接导入模型做干涉检查和扭矩传递仿真,不需要重新绘制内部结构,能节省前期方案设计的建模时间。日常选型时,这类集成输出带轮的电机特别适合用在小型物料分拣线、桌面型传动工位、轻型负载的回转机构上,不需要额外设计输出端的传动连接件,整体动力段的结构更紧凑,后期维护时只需要检查皮带张紧度和电机端盖的固定螺栓即可,维护点更少,适合长时间连续运转的轻工生产场景。
