正弦波无刷电机控制器Kelly KLS6022H结构设计

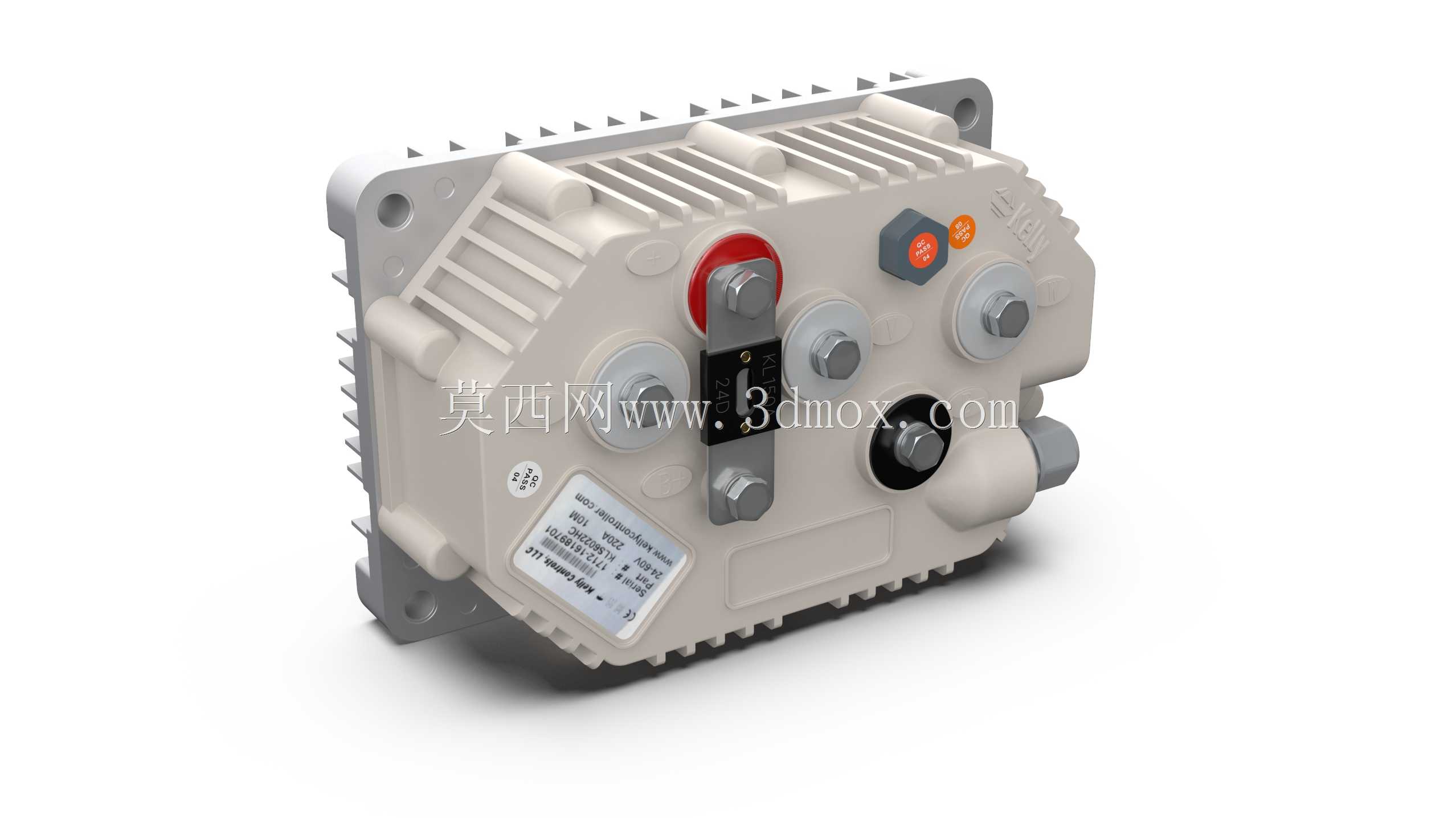

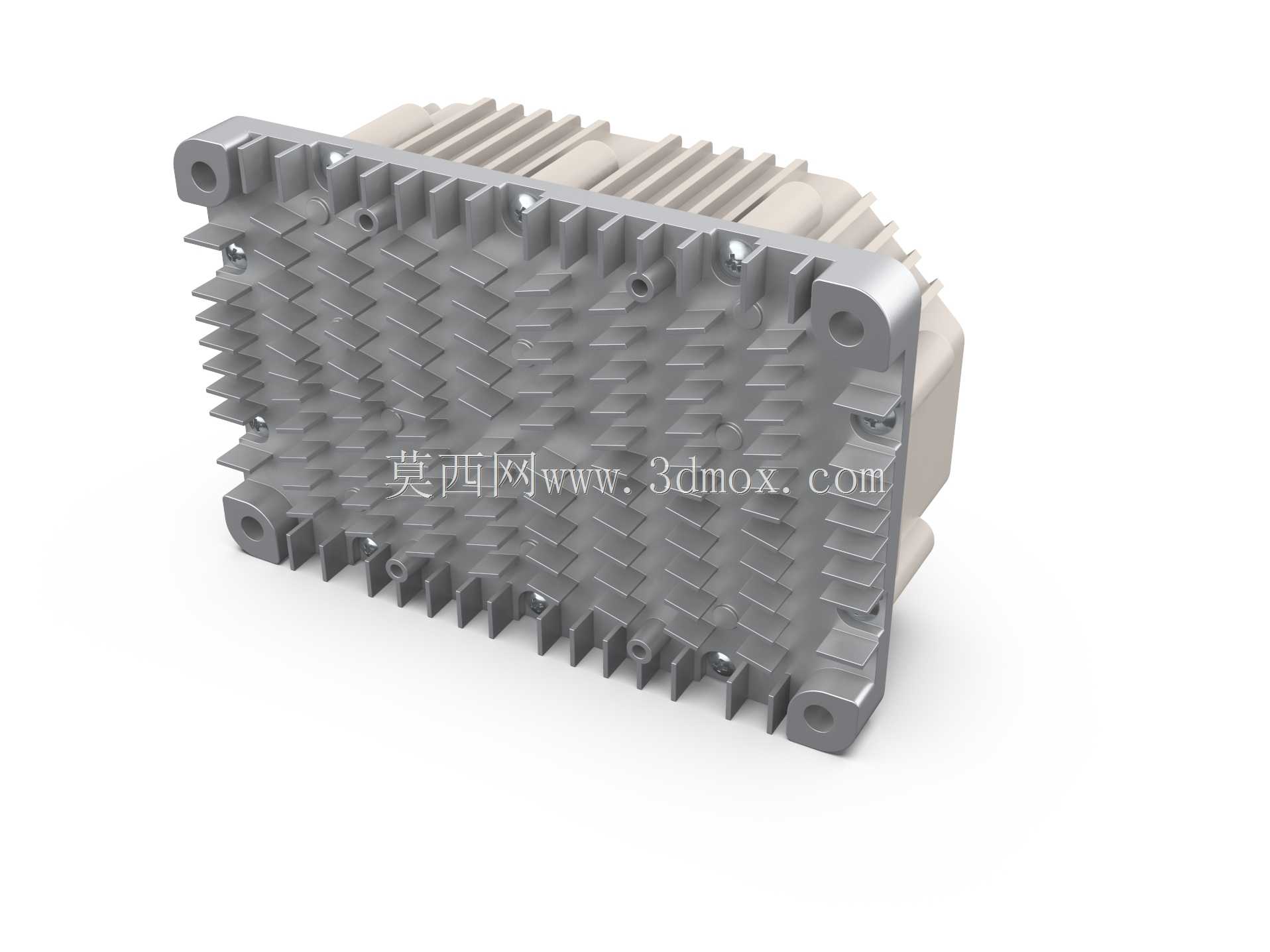

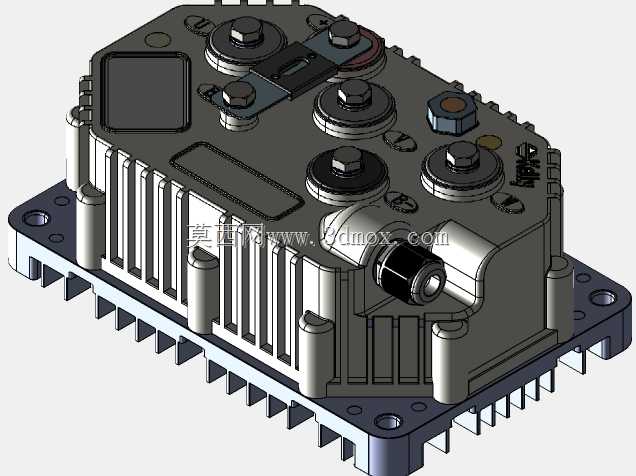

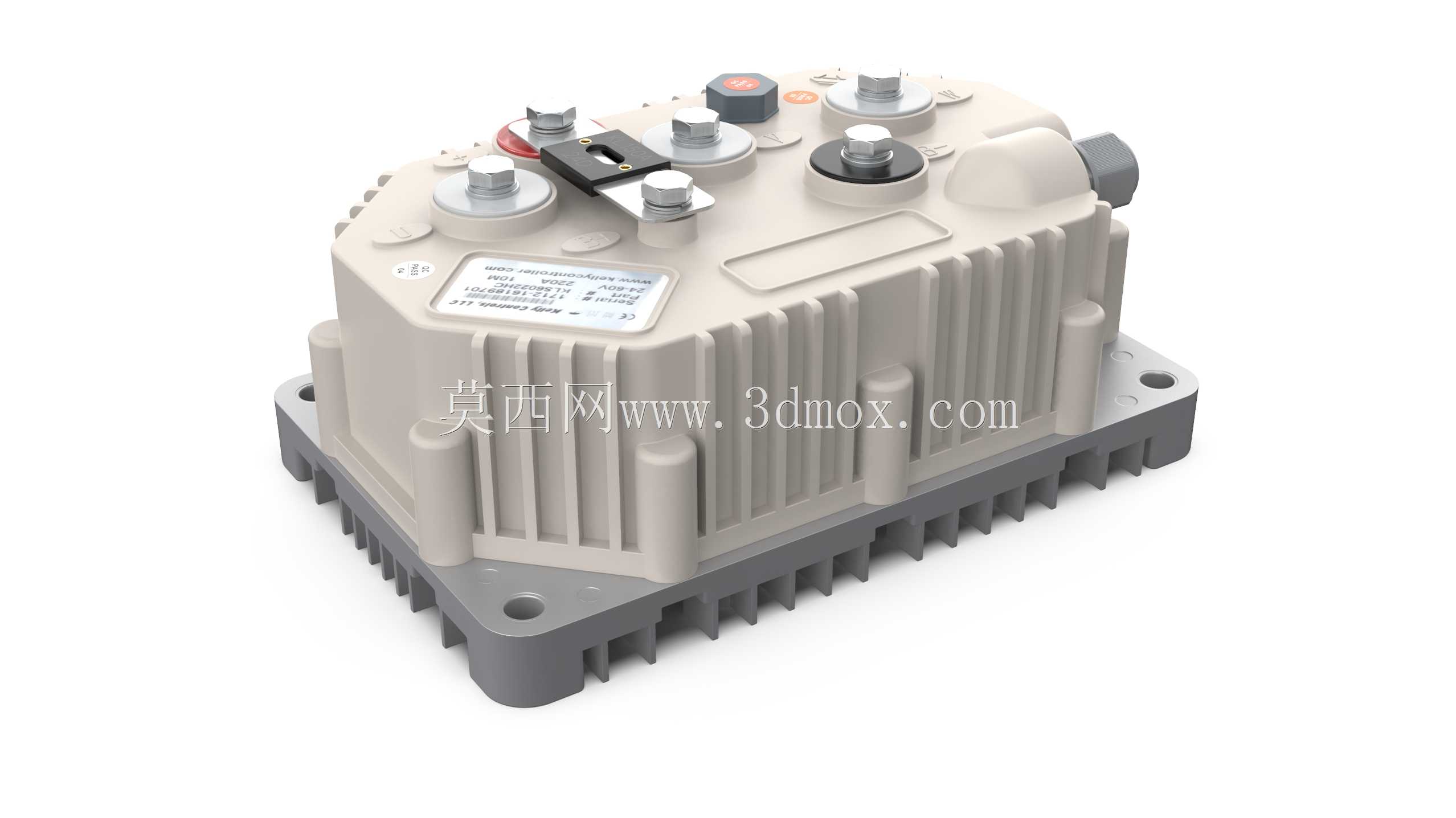

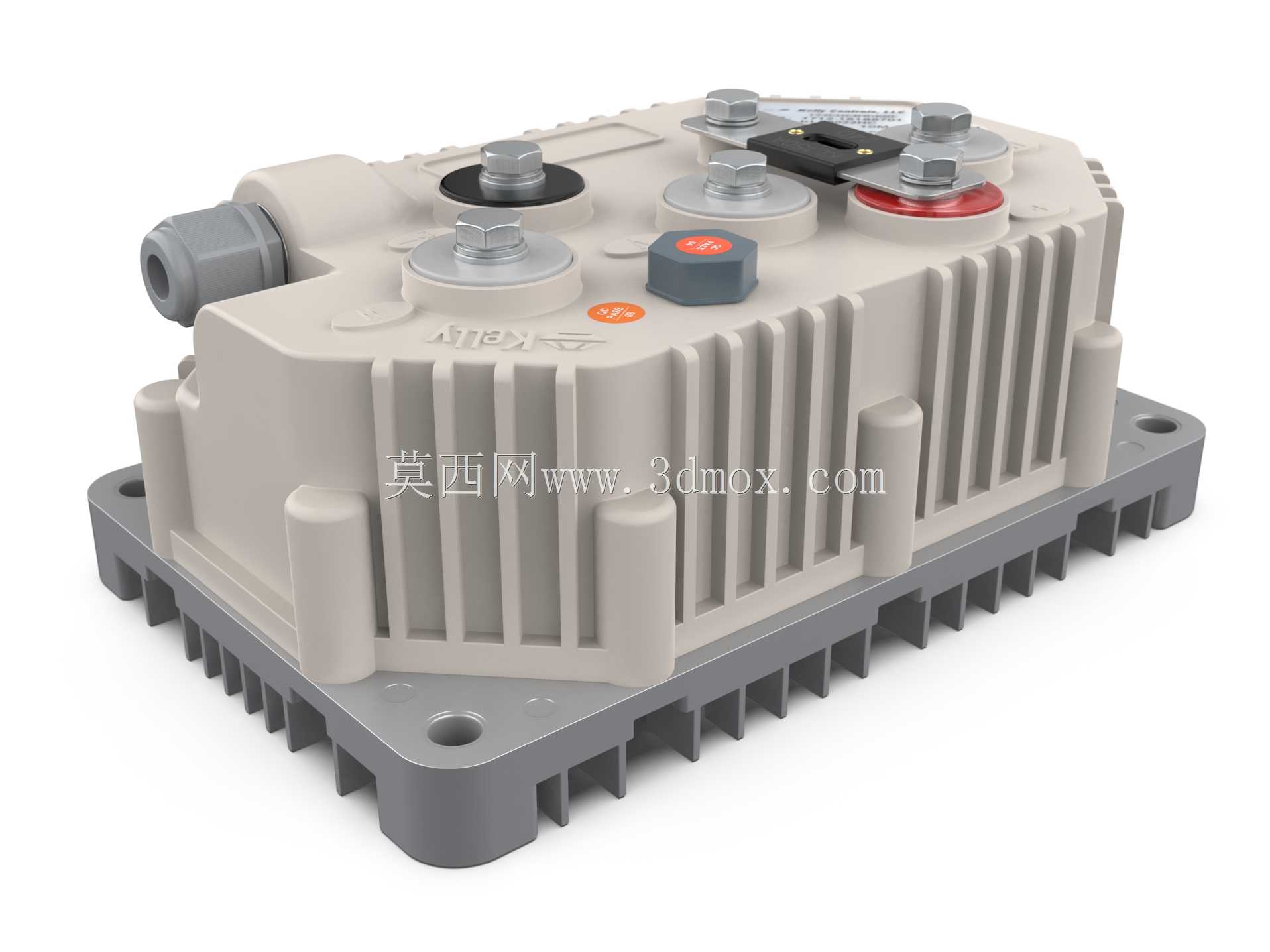

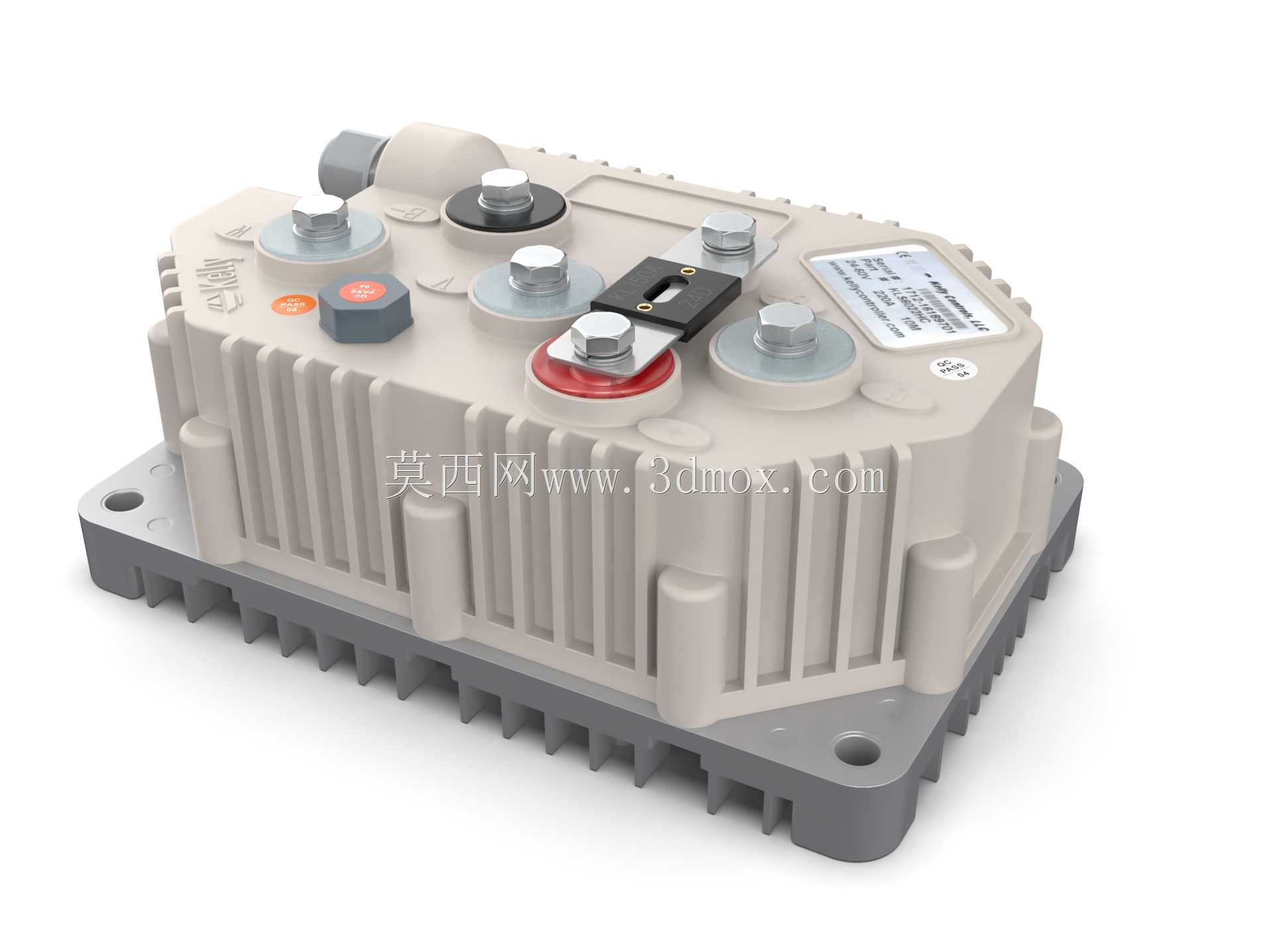

这款正弦波无刷电机控制器的结构设计，核心围绕电动车辆、工业传动场景下的无刷电机驱动需求展开，主要承担直流电源转换、电机运行状态调控、动力输出匹配的核心功能，适配低压直流供电的无刷电机驱动场景，可在低速电动代步车、小型工业传动设备、特种作业动力平台中完成电机转速、扭矩的精准调控，相比传统方波控制器，正弦波驱动逻辑可有效降低电机运行时的转矩脉动，减少运行噪音与绕组发热，提升动力输出的平顺性。从结构设计思路来看，整体壳体采用上下分体式压铸铝结构，上壳体表面布置密集的平行散热筋，沿壳体长度方向延伸，可在设备运行时通过自然对流完成功率器件的热量导出，无需额外加装散热风扇即可满足额定工况下的散热需求，适配密闭安装、多粉尘的复杂使用环境。底部安装法兰采用一体化压铸成型，法兰边缘预留四个对称布置的沉头安装孔，安装孔位的中心距经过匹配通用安装支架尺寸设计，可直接固定在设备的金属安装基座上，安装基面与壳体底部的平面度控制在合理公差范围内，保证安装后壳体与基座贴合紧密，可借助安装基座进一步辅助散热。壳体顶部的接线端子采用分区布置，大电流动力端子与弱电信号端子做物理隔离，其中大电流端子采用铜柱嵌件结构，外部带绝缘防护帽，红色标识对应电源正极、灰色标识对应电源负极，其余端子对应电机三相输出，避免接线时出现极性混淆；信号接口采用侧置的防水航空插头，插头与壳体结合处带密封胶圈，可满足户外使用时的防尘防水要求。壳体表面的功能按钮采用嵌入式橡胶按键，按键与壳体之间做密封处理，可在不打开壳体的情况下完成参数匹配、状态复位的操作，顶部的状态指示灯可直接显示控制器的运行、故障状态，方便现场调试与故障排查。内部的功率板与控制板采用分层堆叠结构，功率器件直接贴合在上壳体内侧的散热安装面，中间涂覆导热硅脂降低热阻，控制板布置在功率板上方，与功率回路做电磁屏蔽隔离，减少大电流通断时对控制信号的干扰。整体外形的边角均做圆角过渡处理，避免安装维护时出现磕碰划伤，壳体的壁厚经过强度校核，在满足散热与结构强度的前提下尽可能控制整体重量，适配对安装重量有要求的移动类设备场景。
