圆形铝制30W功率散热鳍片结构设计

这款圆形铝制散热构件，核心面向小空间高功率发热器件的被动散热场景，常见于紧凑型工控主板、LED大功率投光灯驱动模块、小型车载逆变电源这类对安装高度有严格限制的设备中。区别于常规方形散热片，圆形外轮廓能更好适配圆柱型安装腔体，不会出现边角干涉的问题，在筒状密闭设备内部的空间利用率比方形结构高出15%左右。

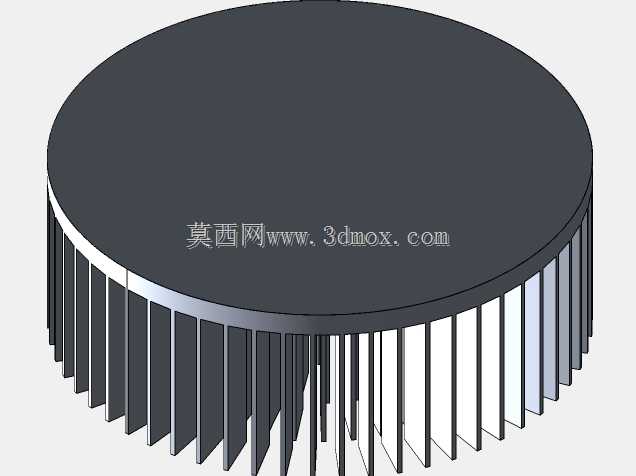

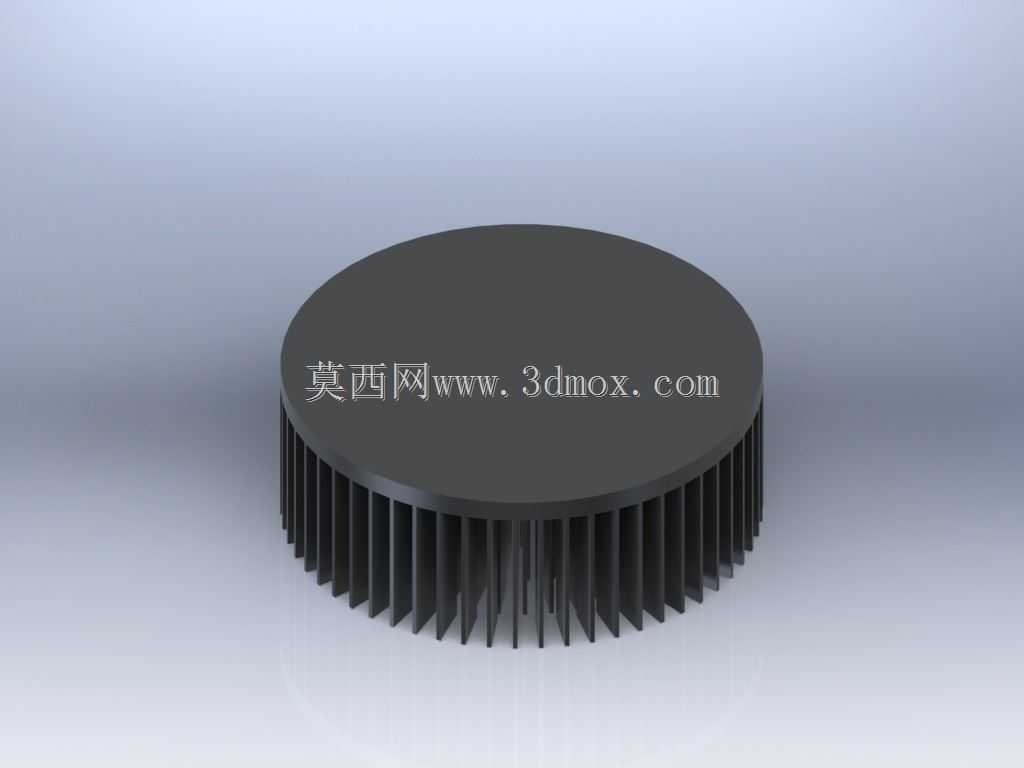

从结构设计逻辑来看，整体采用一体挤压成型的纯铝基材，顶面为平整的圆形接触平面，加工时平面度控制在0.02mm以内，能和发热源表面实现充分贴合，减少接触热阻。周向均匀排布的垂直鳍片采用等厚设计，鳍片厚度控制在1.2mm，相邻鳍片间距保持3mm，这个间距是经过热仿真验证的最优值——既不会因为间距过小导致热空气淤积在鳍片缝隙间形成热岛，也不会因为间距过大浪费有效散热面积，在自然对流工况下能让冷热空气形成顺畅的自循环通道，无需额外加装风扇就能满足30W发热功率的散热需求，热阻参数稳定在30℃/W区间。

安装边界方面，整体为同轴回转体结构，底部鳍片的外圆直径和顶面接触盘直径保持一致，没有外凸的安装耳结构，安装时可直接通过中心定位孔配合导热胶固定，也可在顶面周边预留的三个沉孔位使用螺丝锁附，适配M3规格的紧固件，锁附深度不超过4mm，不会穿透顶面接触层影响导热贴合效果。鳍片的高度统一为25mm，整体总高度控制在28mm以内，能嵌入厚度30mm的超薄设备腔体中，不会突出设备外壳影响外观装配。

实际选型应用时，需要注意发热源的接触面积不能小于顶面直径的70%，如果发热源尺寸过小，会导致局部热流密度过高，热量无法快速扩散到整个鳍片阵列，造成局部过热。鳍片表面采用本色阳极氧化处理，在提升铝材表面耐腐蚀性的同时，氧化层的红外发射率能达到0.85以上，可通过辐射散热带走近20%的总发热量，进一步强化无风扇工况下的散热能力。周向鳍片的排布没有预留风道导向结构，因此安装时不需要考虑设备进出风方向，任意角度安装都不会影响散热效率，对装配工位的容错率更高，适合流水线快速装配作业。
