十二极绕组式基本交流发电机结构

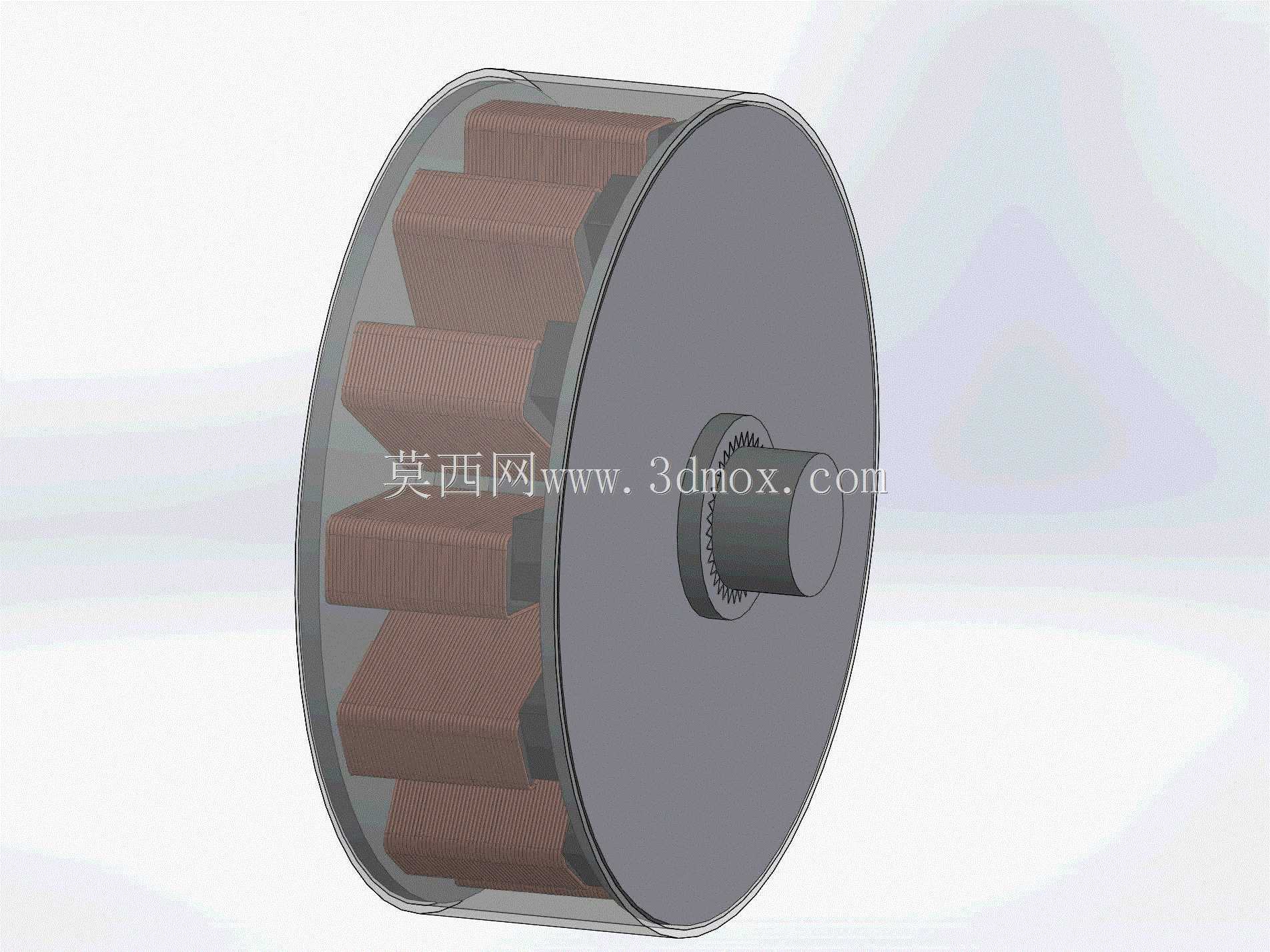

在小型分布式发电、教学演示装置、便携应急供电单元的开发场景中，这类定转子极数匹配的交流发电机结构，是很多入门级电磁转换设备的核心参考构型。从结构设计逻辑来看，该构型采用定子12个线圈、转子12个永磁体的极数对等方案，每个定子铁芯上的线圈设置50个绕组，这种匹配方式能够让转子旋转过程中，每一个永磁体扫过定子齿部时，对应的线圈都能产生相位一致的感应电动势，避免极数不匹配带来的转矩脉动与输出波形畸变，很适合对输出电压平稳性有基础要求的小功率供电场景。

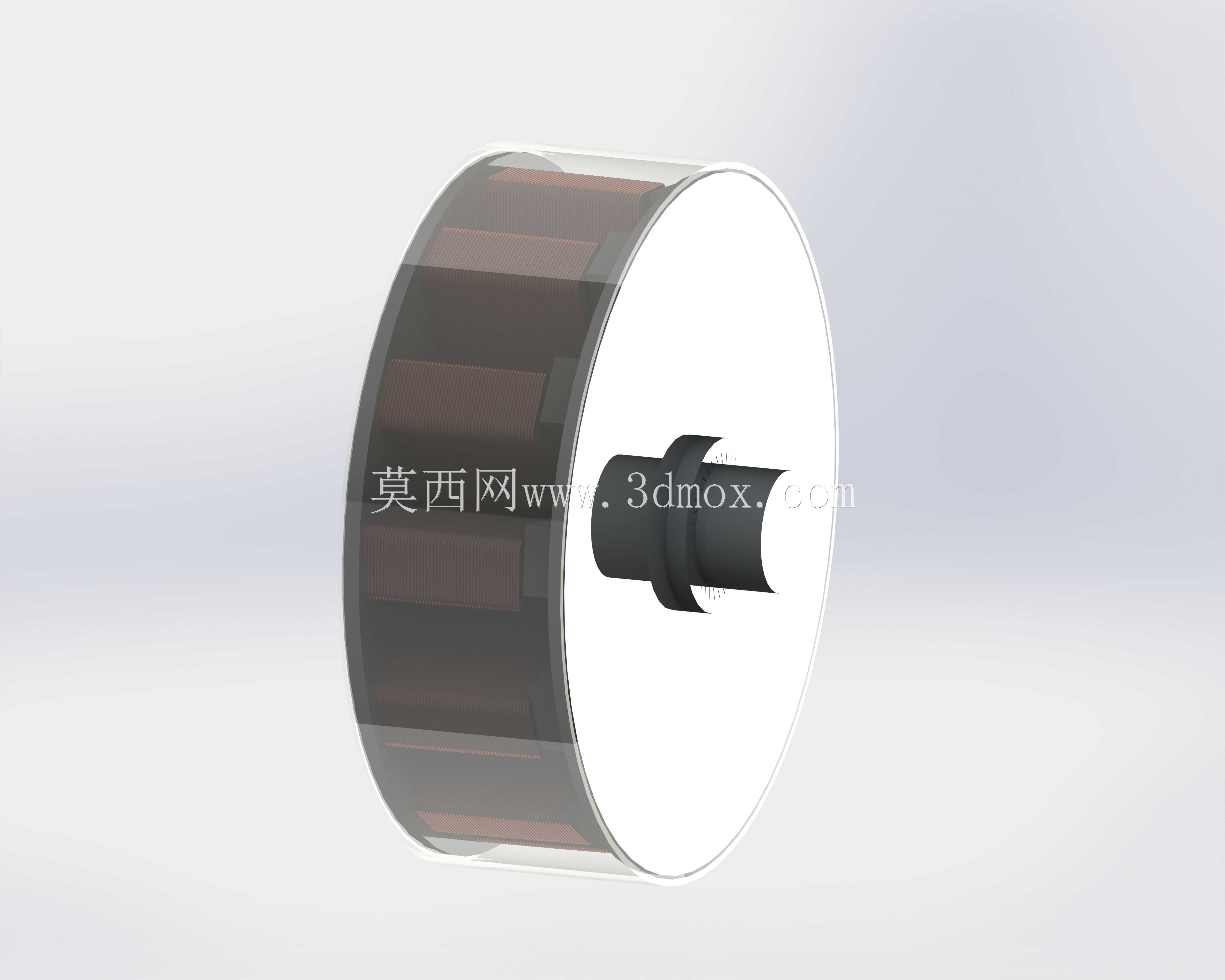

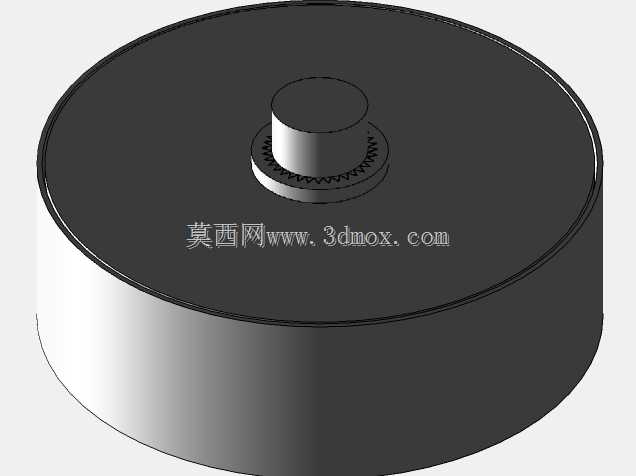

从安装边界来看，该结构采用盘式布局，转子轴端设置有传动连接齿结构，可直接与外部动力输入轴通过齿形配合传递扭矩，无需额外加装联轴器，能有效压缩整机轴向安装尺寸；定子外壳采用薄壁筒式结构，既可以作为绕组的防护壳体，也能预留出足够的散热间隙，适配连续低速运转的散热需求。实际应用中，这类结构常被用在小型风力发电演示装置、手摇应急供电设备、教学实验台架上，因为其结构直观，电磁转换逻辑清晰，既可以作为原理演示的具象载体，也能通过调整绕组匝数、永磁体磁强来适配不同的输出电压需求。

设计过程中，需要重点考量定子齿部与转子永磁体之间的气隙均匀度，气隙过大会降低磁通量利用率，导致输出功率不足，气隙过小则容易在转子高速旋转时出现扫膛风险，因此建模时需要严格控制定子内圆与转子外圆的同轴度公差，同时在转子轴的支撑位置预留轴承安装位，保证转动过程的径向跳动量控制在合理区间。另外，线圈的排布采用沿定子圆周等距分布的方式，每个线圈的绕向需要与相邻磁极的极性匹配，才能保证感应电动势的叠加输出，不会出现反向电动势抵消的问题。从外形适配性来看，该盘式结构的径向尺寸大于轴向尺寸，适合安装在空间扁平的设备舱内，外壳端盖可通过圆周均布的紧固件与筒体连接，方便后期对绕组进行检修与重新绕制，对于小功率发电场景的设备迭代来说，这种结构的改型成本更低，调整绕组参数即可适配不同的转速输入与输出要求，不需要大幅改动壳体与转子的主体结构。
