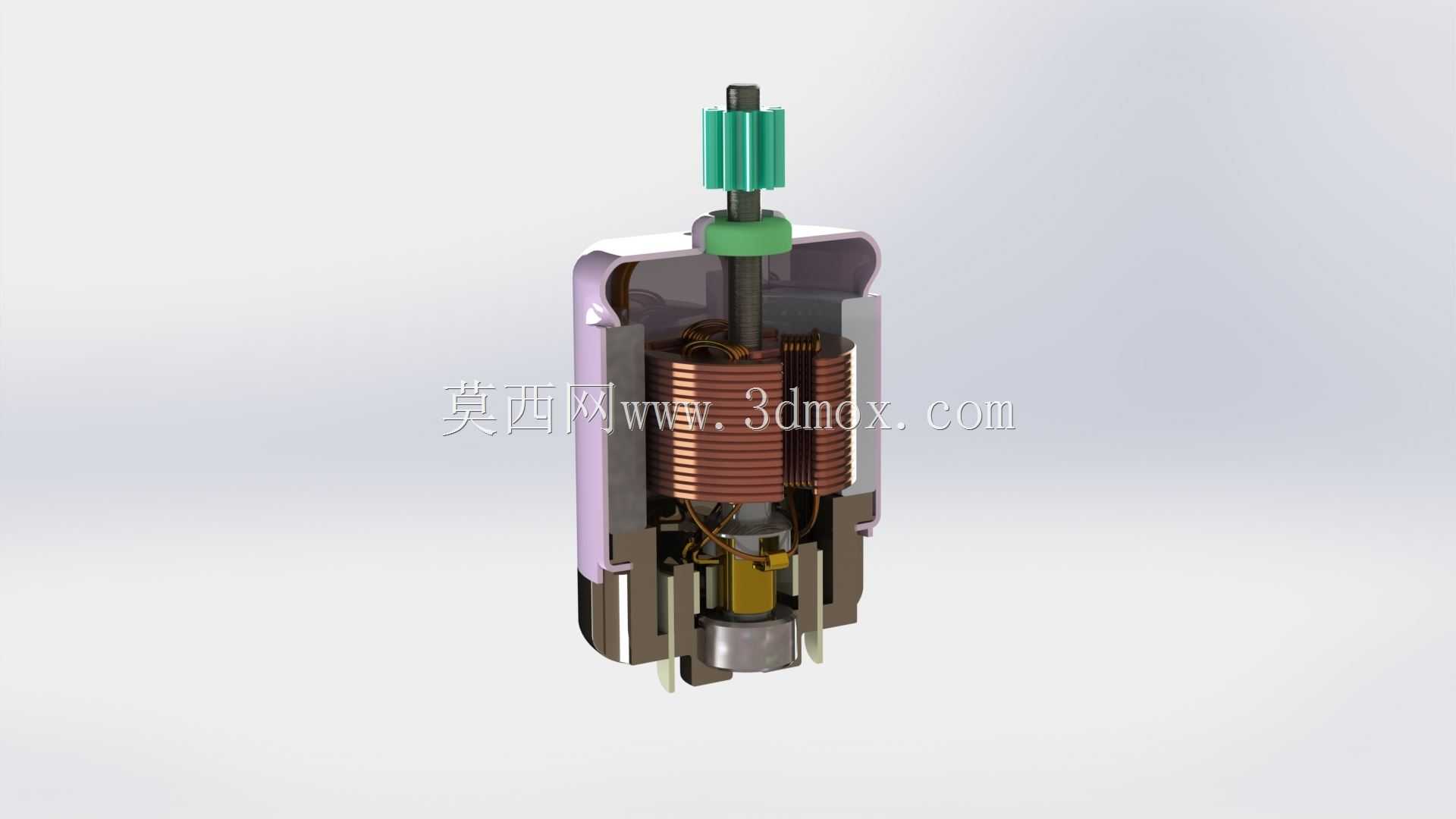

剖视结构小型有刷直流电动机

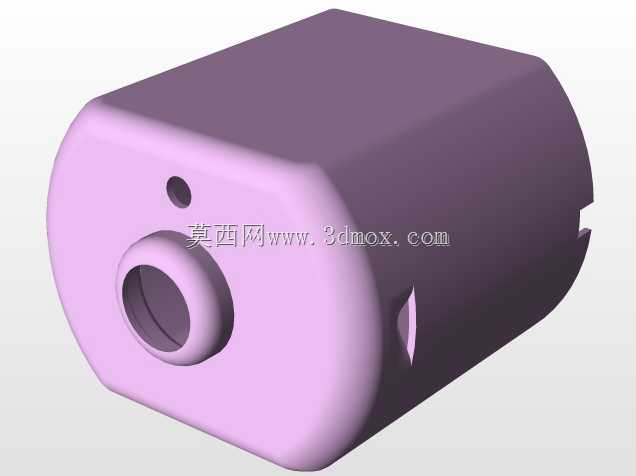

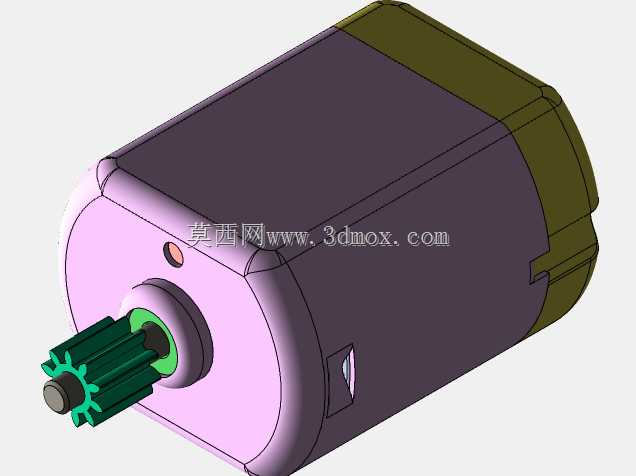

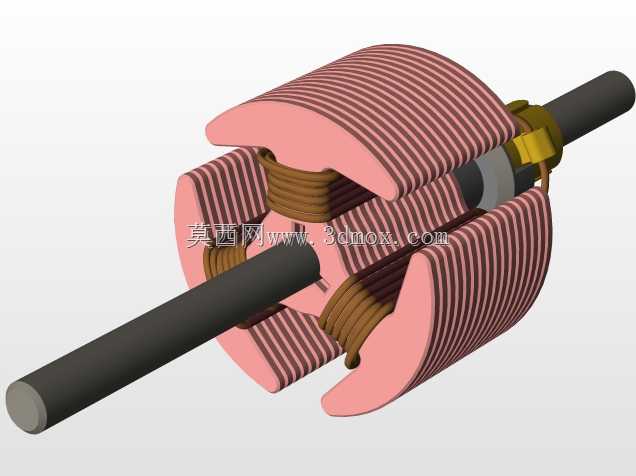

这款剖视展示的小型有刷直流电动机，是小功率机电传动场景里应用极广的动力输出部件，常见于消费类小家电、办公自动化设备、小型玩具传动模组、低压车载执行机构这类对安装空间、驱动成本有严格限制的场合。从结构设计逻辑来看，整机采用径向励磁的经典有刷架构，外壳采用拉伸成型的金属机壳兼顾磁轭导磁与结构防护功能，内部沿圆周均布的永磁瓦形磁钢直接粘接固定在机壳内壁，省去了额外的磁钢固定支架，压缩了径向安装尺寸，适配小空间安装需求。输出端的塑料换向器与电枢绕组采用压接+浸漆固定工艺，能承受持续运转时的离心力与温升，端部的含油轴承直接压装在端盖定位孔内，无需额外润滑维护，适配低负载连续运转工况。输出轴端的滚花纹理输出轮，是为了增大与传动橡胶件的接触摩擦力，避免带传动场景下出现打滑丢转的问题，这类设计在小型磁带传动机构、精密送料模组里十分常见。从安装边界来看，整机轴向尺寸紧凑，机壳外径适配常规小型电机的安装卡位，端盖的固定弹片可以直接卡入设备预设的安装卡槽内，不需要额外设计复杂的固定压块，能大幅降低下游设备的结构设计复杂度。电枢部分的绕组采用多槽集中绕制方案，平衡了低速扭矩输出与运转平稳性，换向器与碳刷的接触压力经过匹配设计，既保证导电接触可靠，又能控制碳刷磨损速率，延长整机使用寿命。在实际选型应用中，这类电机可以通过调整电枢绕组线径、匝数来匹配不同的供电电压与输出扭矩需求，适配3V到24V的常见低压直流供电场景，不需要复杂的驱动电路，直接通直流电即可实现旋转输出，调换正负极接线就能快速切换转向，对于结构设计人员来说，这类成熟结构的电机不需要从零开始做电磁设计，只需要匹配安装尺寸、输出轴参数、电气性能参数即可快速集成到自有设备中，能大幅缩短产品开发周期。剖视结构的呈现也能让设计人员直观理解内部部件的装配关系，在做配套传动结构设计时，可以精准避让电机本体的外形轮廓，避免出现装配干涉问题，同时也能根据内部碳刷、轴承的布置位置，预留合理的维护空间或者设计免维护的装配结构。
