太阳能地热复合水力发电系统整体布局

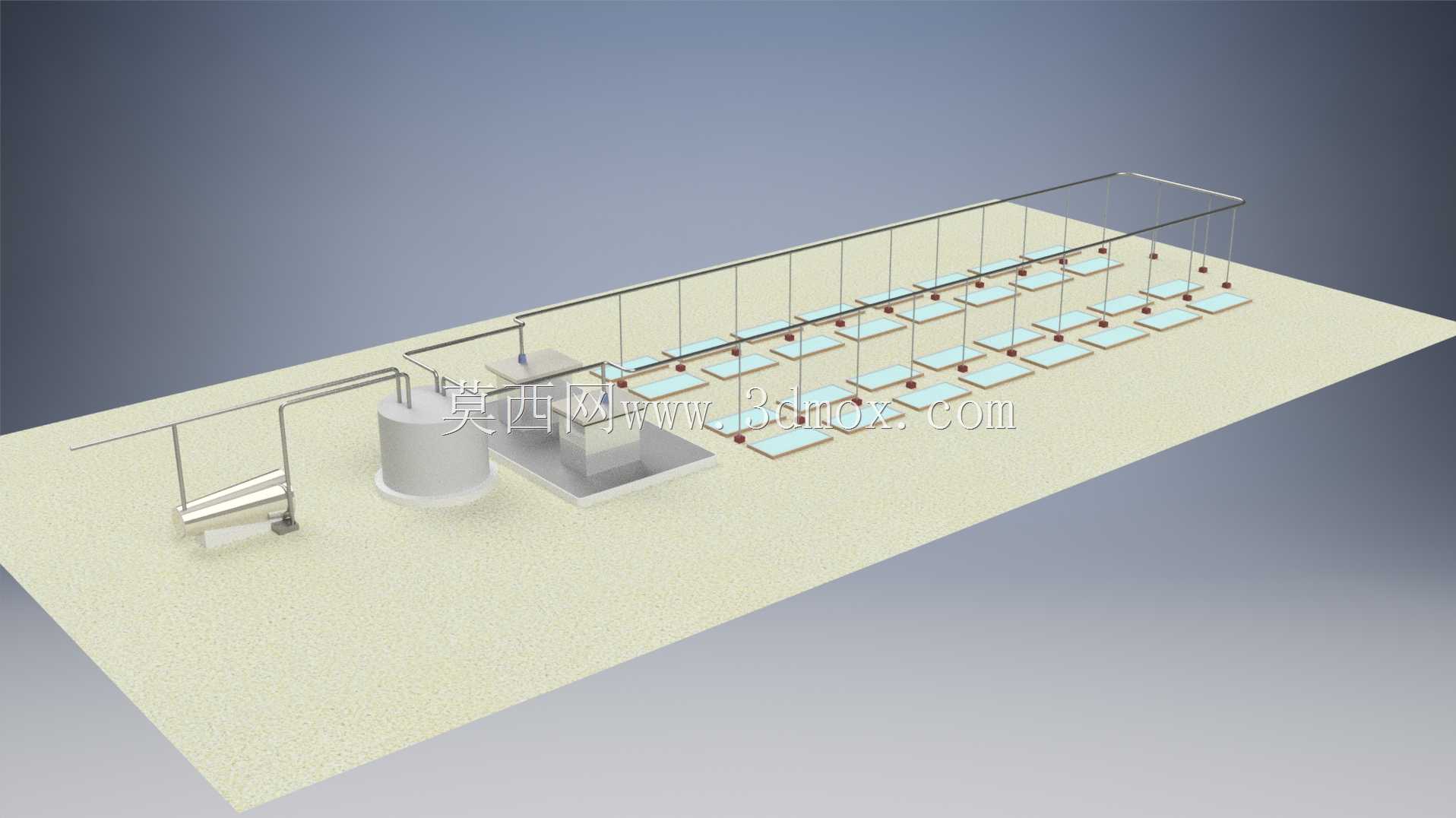

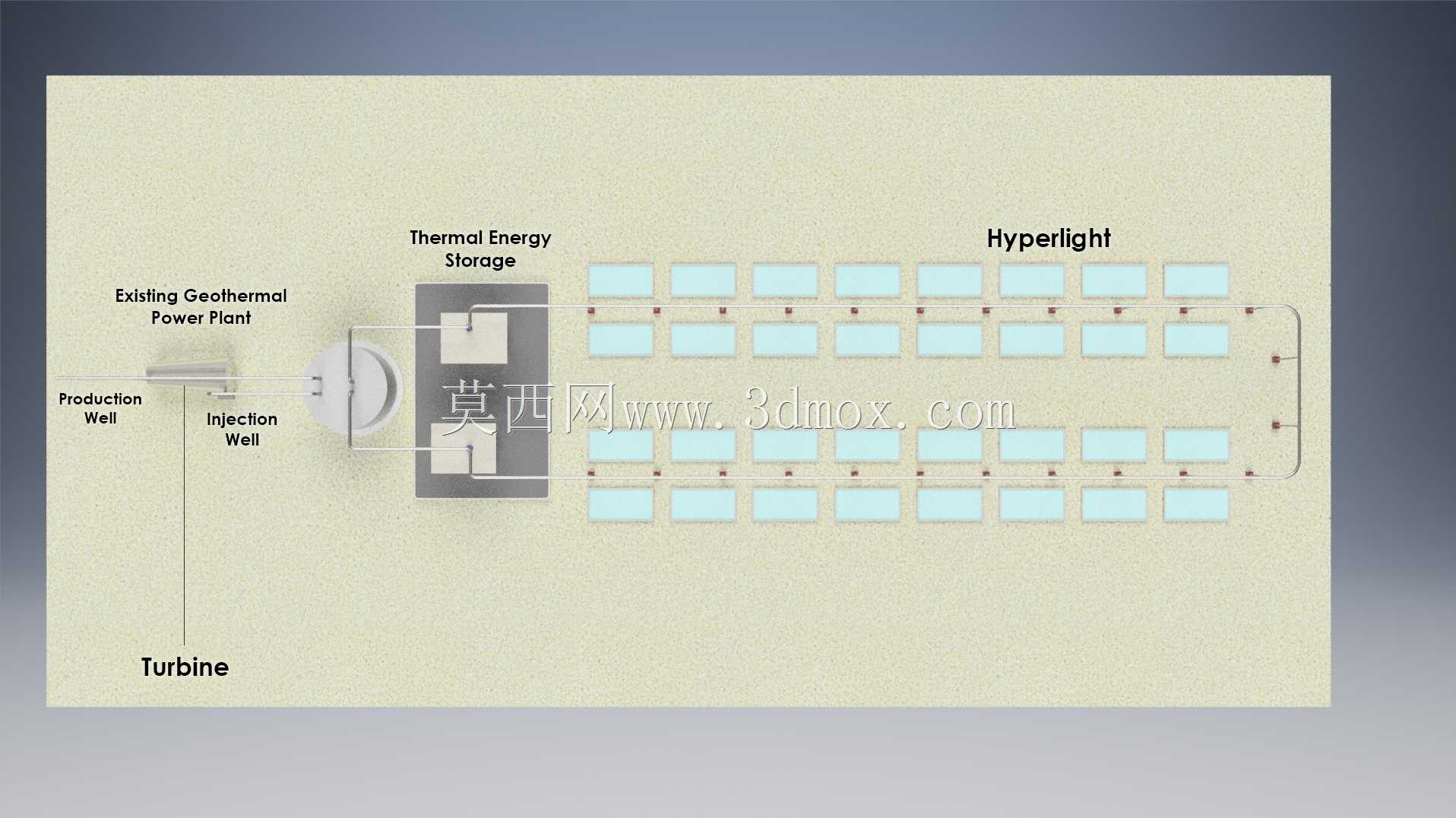

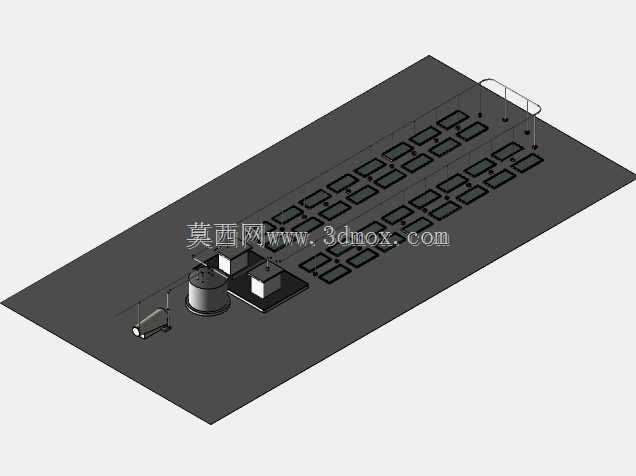

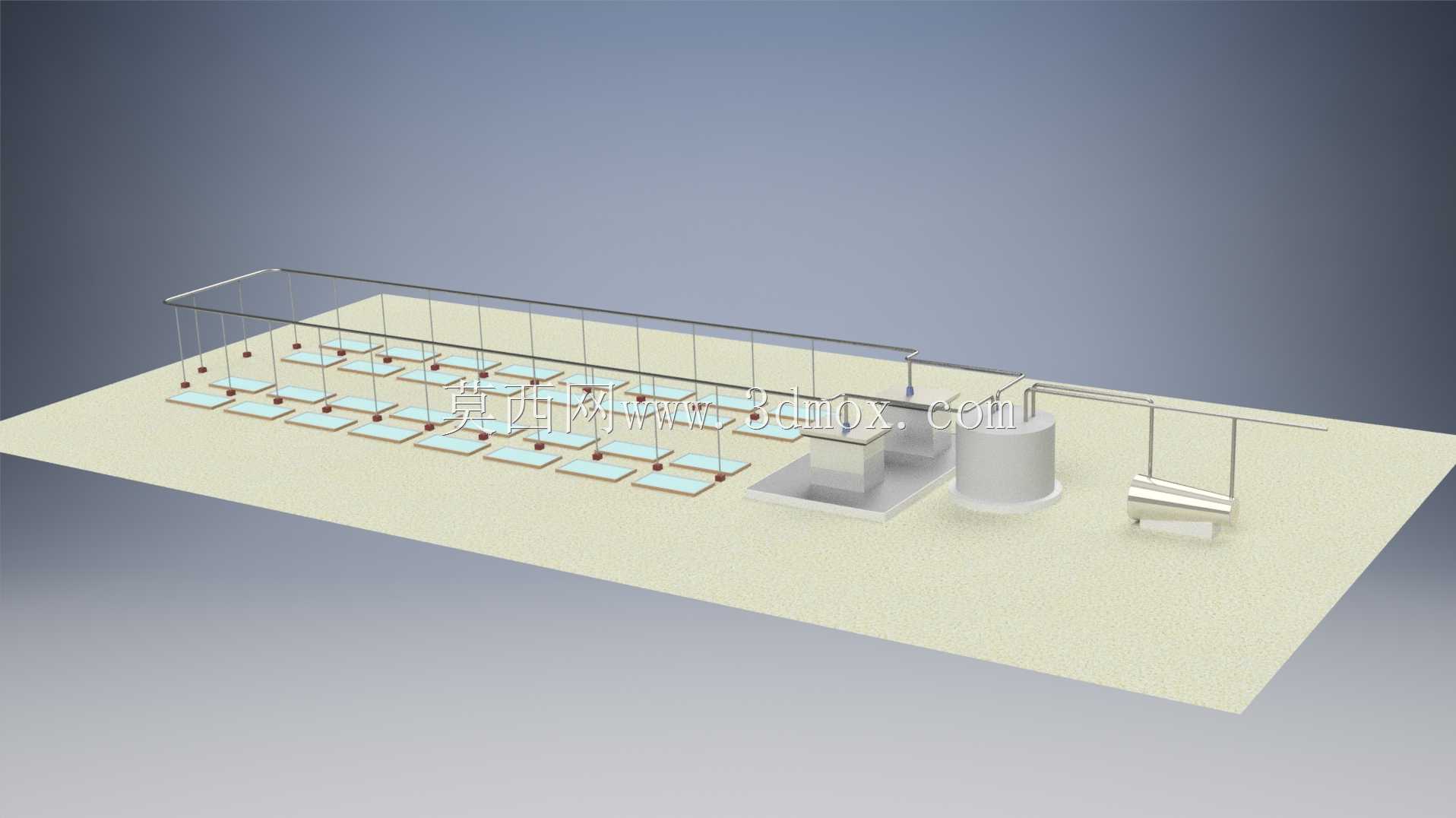

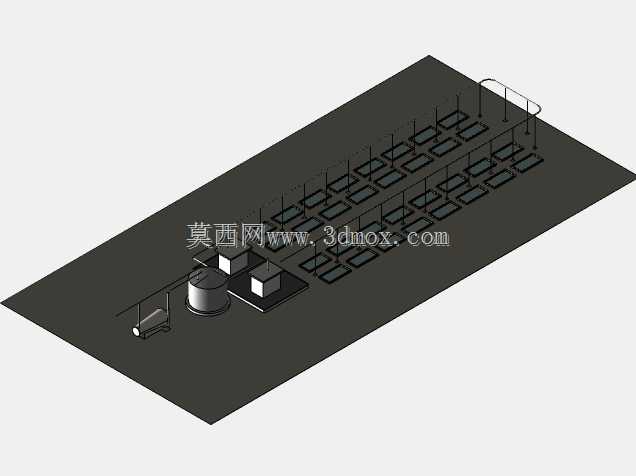

这套复合能源发电系统的三维布局，核心是整合太阳能光热采集、地热资源利用与水力涡轮发电的多能互补方案，主要面向偏远缺电区域、离网工业园区或者地热资源富集区的分布式能源供给场景，解决单一可再生能源发电稳定性不足的问题。从整体布局来看，太阳能光热采集阵列采用规整的矩阵式排布，单块集热板的安装倾角统一朝向正午太阳入射方向，阵列之间预留了足够的检修通行通道，避免集热板之间产生阴影遮挡，同时阵列下方的净空高度满足小型巡检设备通行需求，整套集热阵列的占地面积根据装机容量匹配，边缘距离厂区围墙预留了1.5米以上的安装施工边界，方便后期集热板的更换与管路维护。地热利用单元紧邻储能罐体布置，现有地热井的输出管路通过保温套管直接接入热能存储罐，减少长距离输送的热量损耗，注水井与地热井之间保持了安全间距，避免回灌冷水影响地热出水温度，罐体周边预留了阀门操作与仪表检修的操作空间，罐体基础高出地面30厘米，防止雨季地面积水浸泡管路法兰接口。涡轮发电单元布置在整套系统的地势稍低位置，方便储能罐输出的高压工质依靠重力与压力差顺畅进入涡轮腔体，涡轮的输出轴与发电模块直连，减少传动环节的能量损耗，涡轮周边设置了检修平台，平台边缘预留了吊装设备的作业半径空间，方便后期涡轮转子的检修更换。热能存储罐作为整套系统的缓冲核心，罐体容积根据集热阵列的日产热量与地热持续输出热量匹配，外部包覆保温层减少热量散失，罐体上的液位、温度、压力检测接口按照操作巡检的动线排布，方便日常抄表与故障排查。整套系统的管路采用分层排布设计，高温工质管路在上层，回水管路在下层，不同介质的管路采用不同的标识色区分，管路转弯处预留了热膨胀补偿的弯管段，避免长期热胀冷缩导致管路焊缝开裂。整套布局在设计时充分考虑了各单元的运维需求，所有需要定期操作的阀门、仪表都布置在巡检通道侧，不需要攀爬设备即可完成日常操作，各设备之间的连接管路长度尽可能缩短，减少管路阻力带来的能量损耗，同时整套系统的外围预留了后期扩容的场地空间，可根据用电需求增长加装额外的集热板组或者扩容储能罐体。
