带耳机孔的概念智能手机外观结构设计

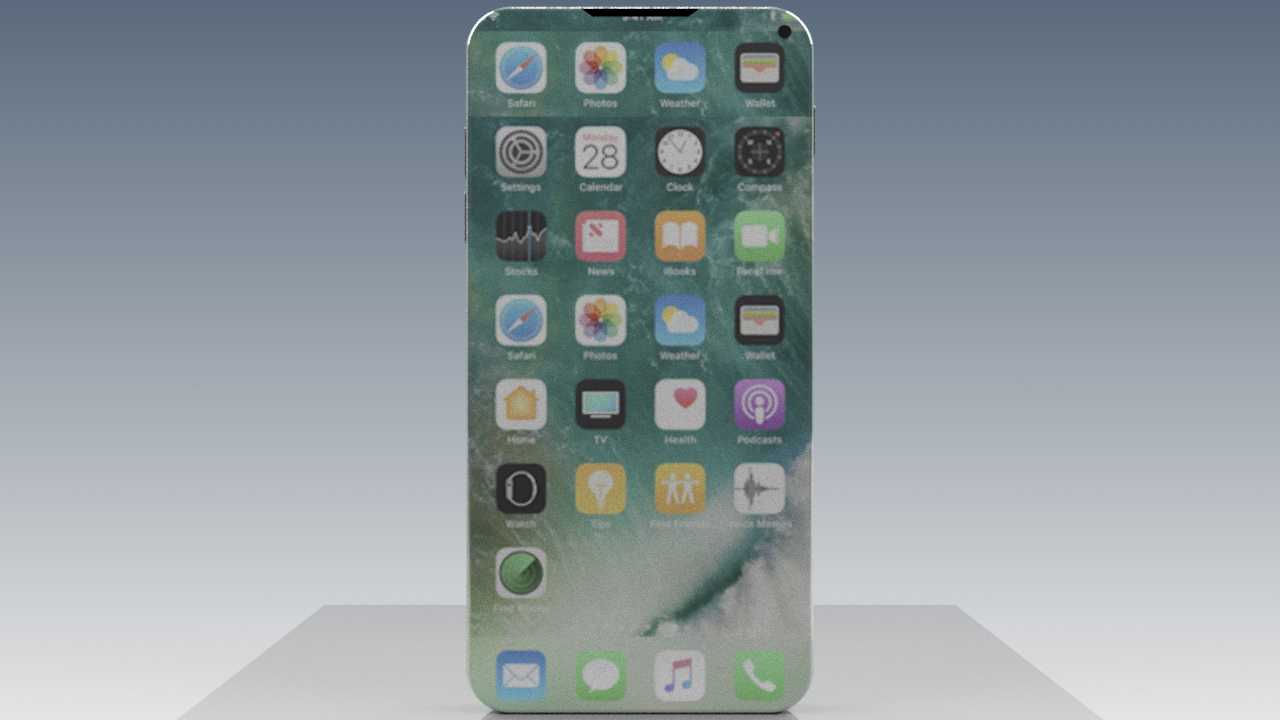

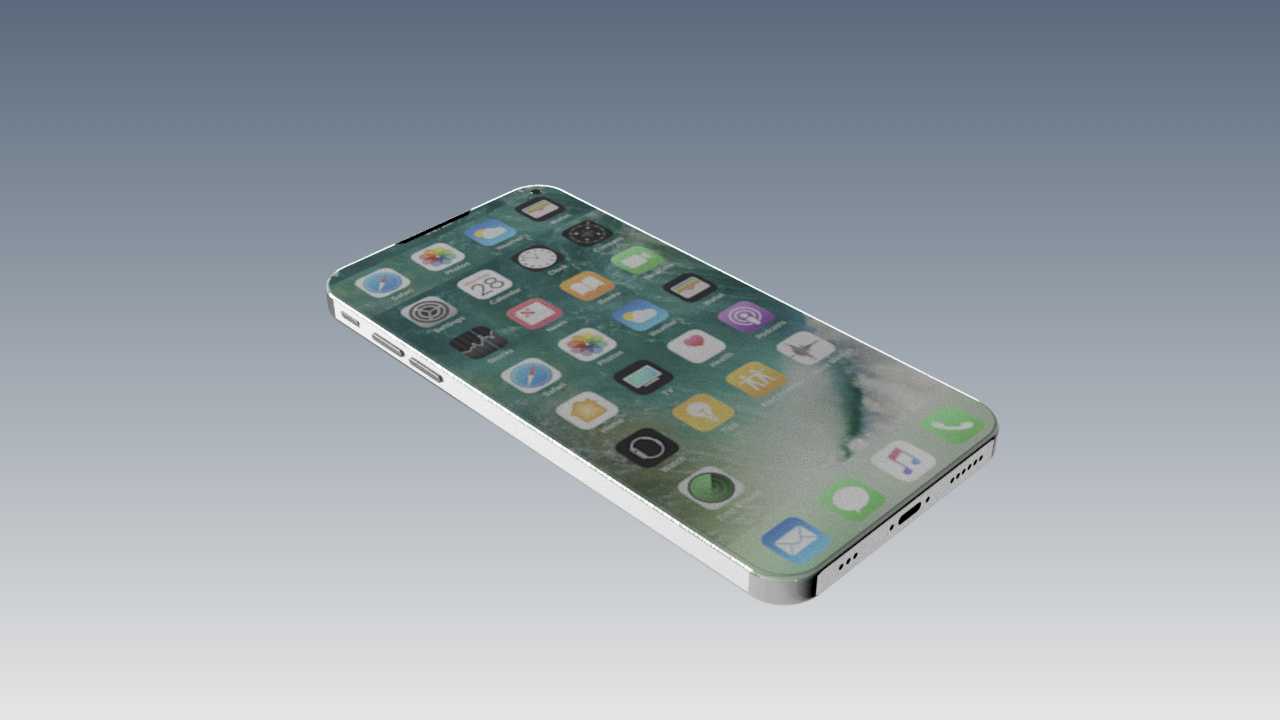

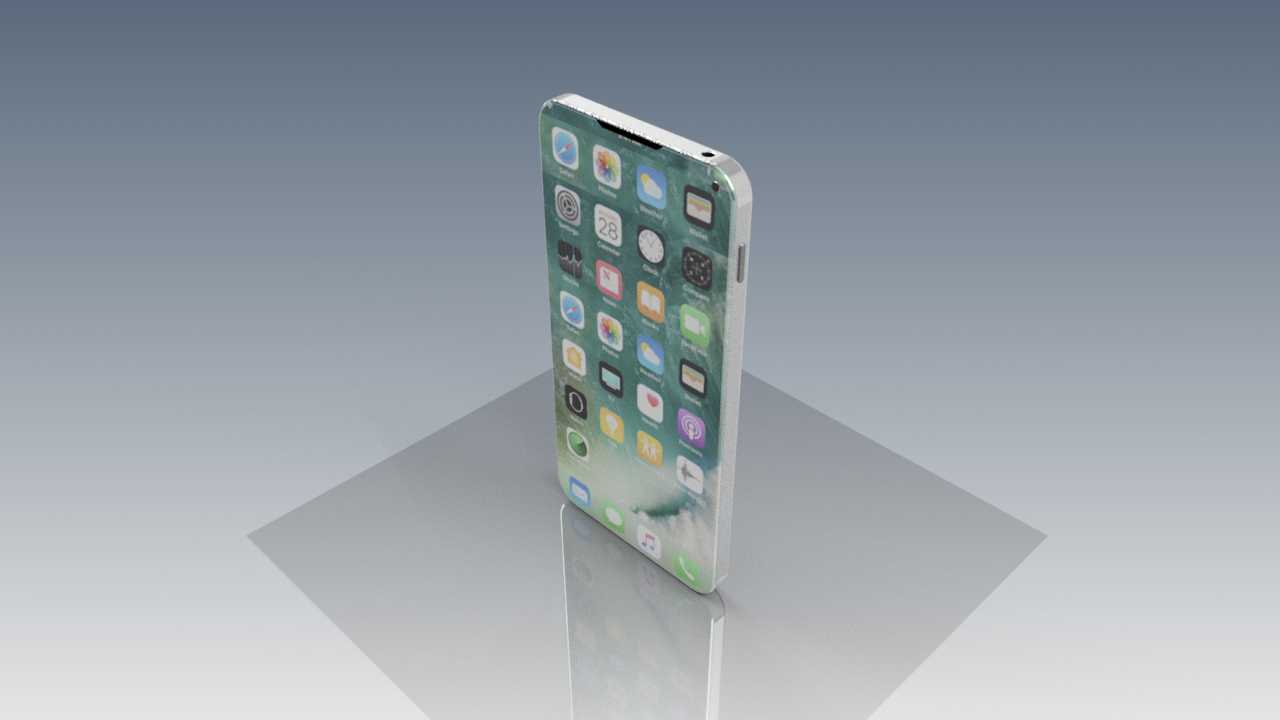

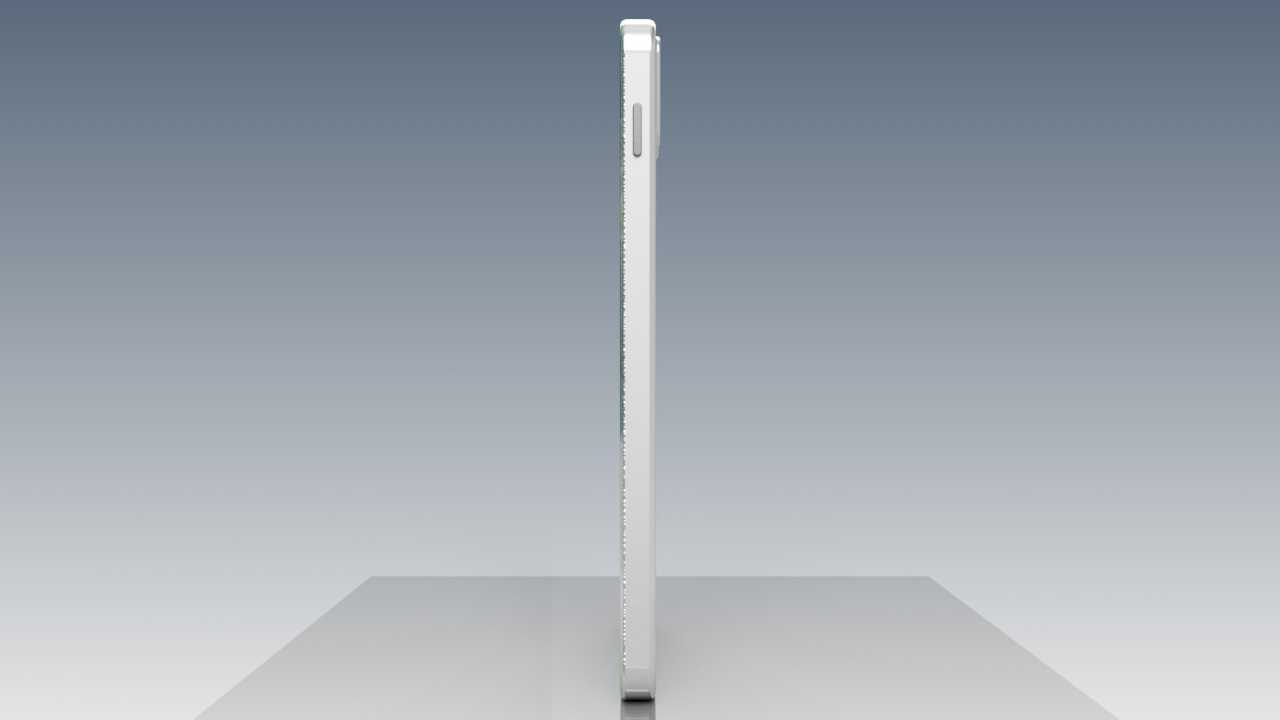

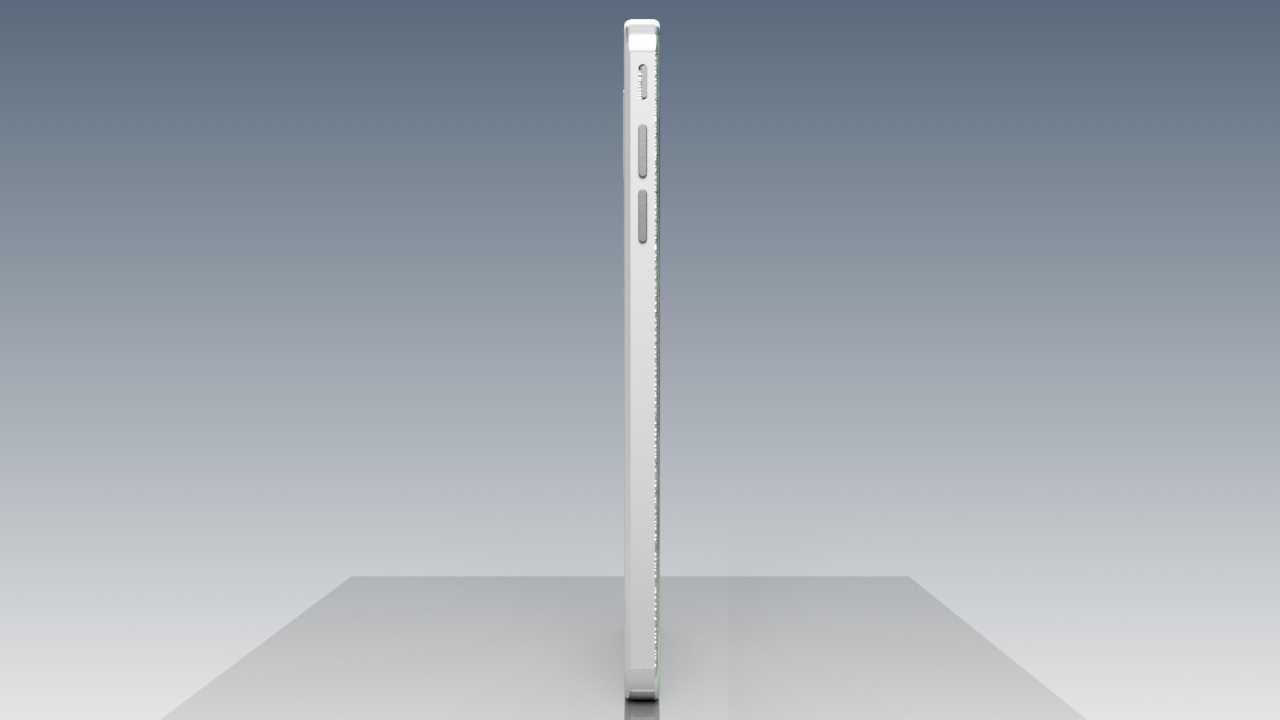

　　本次呈现的直板智能手机概念结构方案，在当前主流旗舰机型普遍取消3.5mm音频接口的行业趋势下，重新将该接口纳入机身布局考量，核心面向有有线音频直连需求的使用场景，覆盖日常通勤音频播放、专业音频采集直连、低延迟音频信号传输等实际使用需求，避免用户额外携带转接头、依赖蓝牙连接带来的延迟与续航损耗问题。从整机结构布局来看，方案采用直板触控的经典形态，正面为全面屏覆盖设计，屏幕边框控制在合理的装配公差范围内，兼顾屏幕抗跌落缓冲空间与正面视觉完整性，屏幕上方预留前置成像组件的安装位，不采用异形升降结构来压缩机身内部可用空间，保障整机结构强度。机身中框采用圆弧过渡处理，侧边集成物理按键模组，包含音量调节按键与电源触发按键，

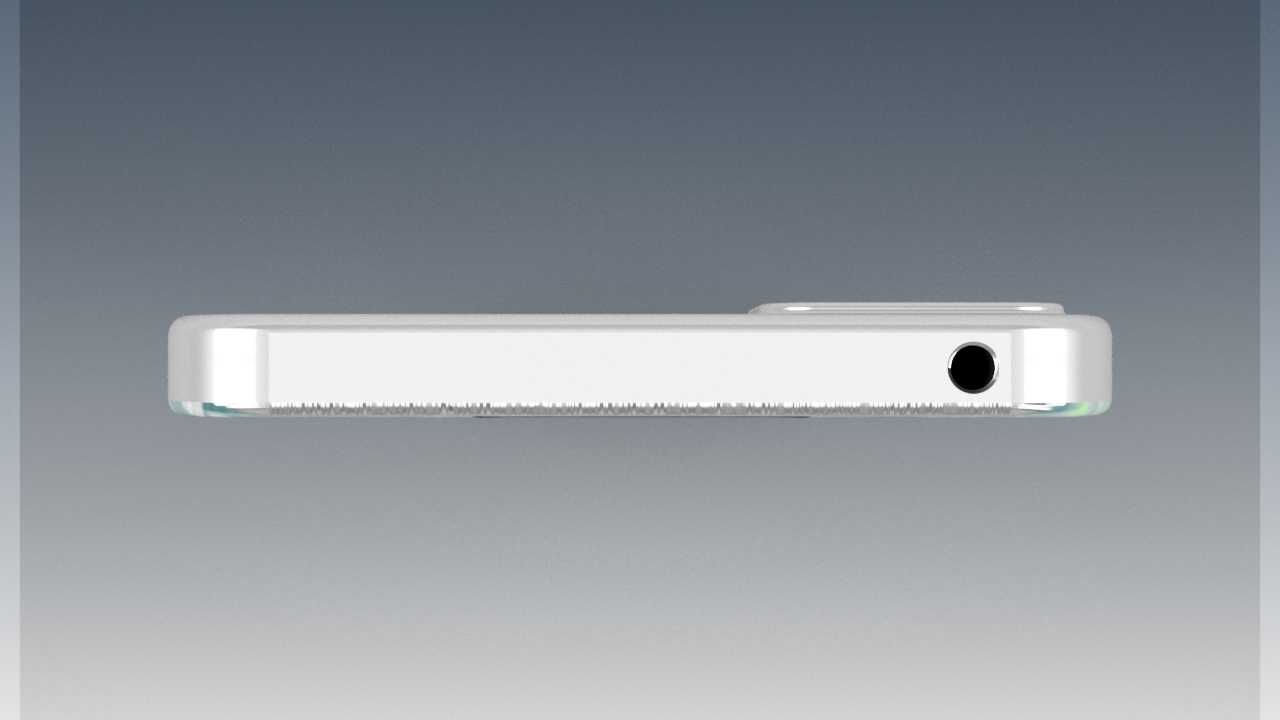

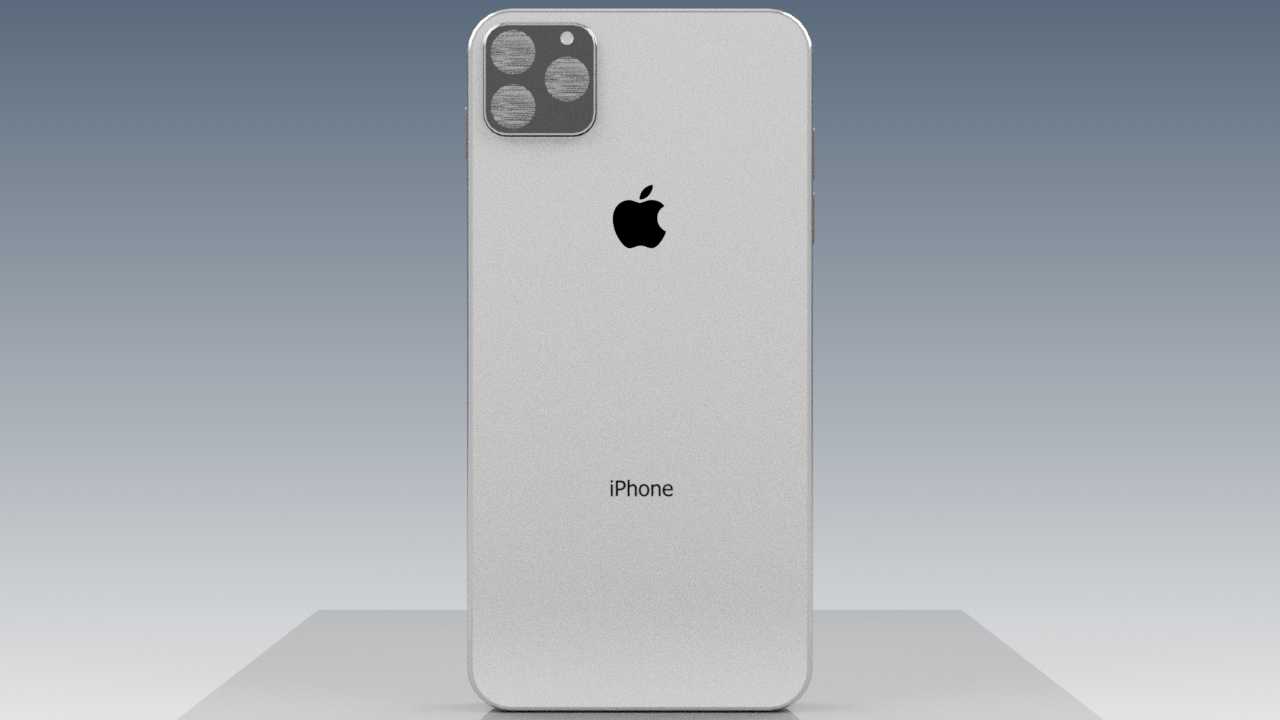

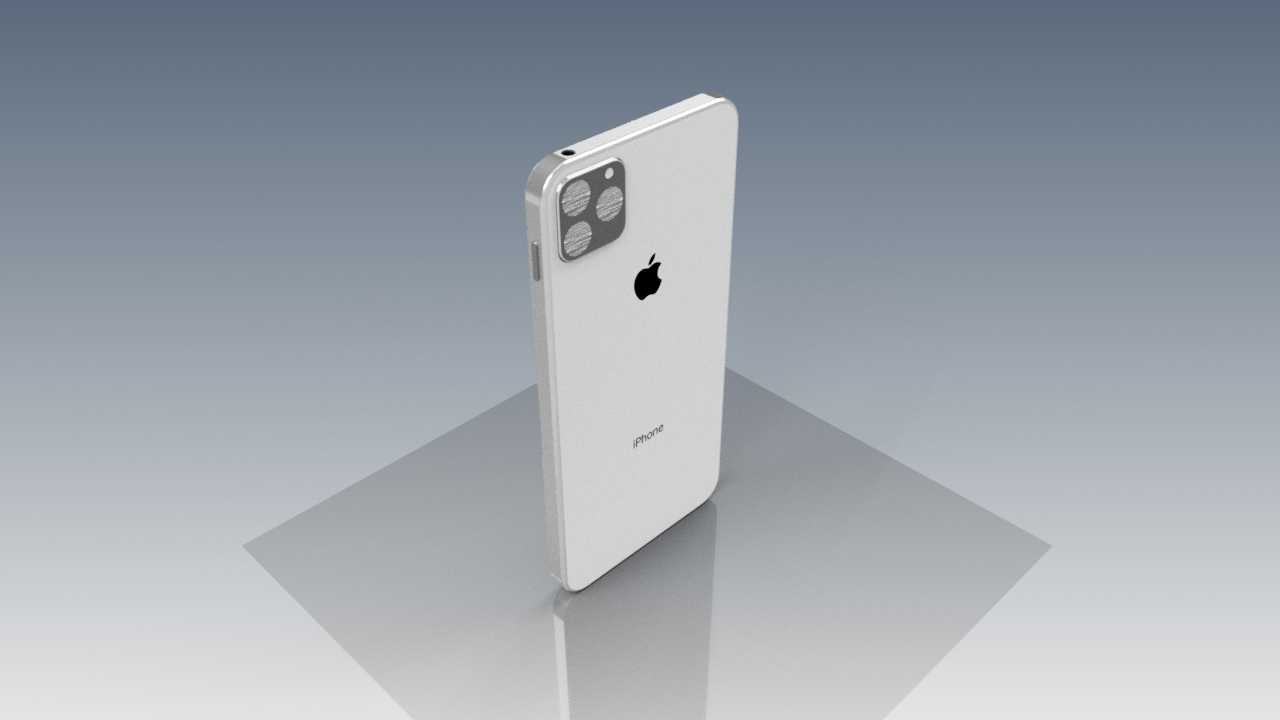

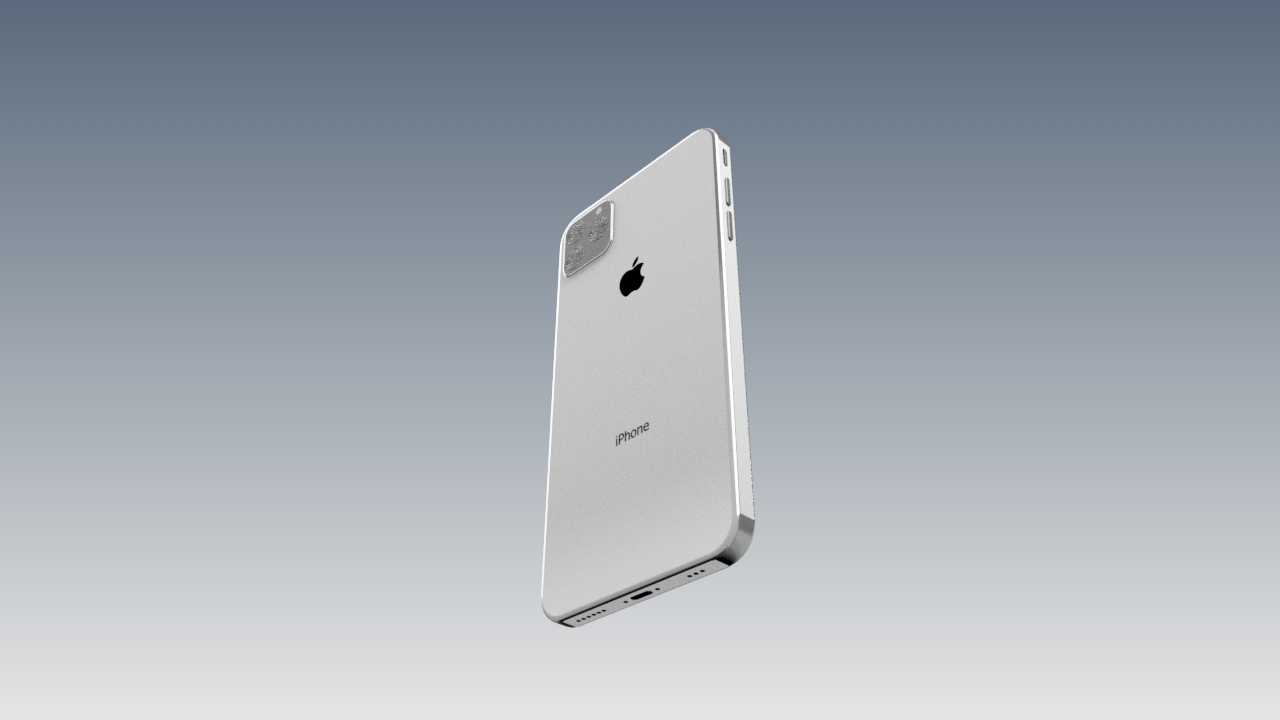

　　按键的按压行程设置在0.2-0.3mm区间，既保证按压反馈的清晰手感，又避免按键突出量过大造成的误触与积灰问题。机身背部为一体化平整后盖，后置多摄模组布置在机身背部左上角区域，模组凸起高度控制在1.2mm以内，既满足成像组件的光学焦距要求，又能减少日常放置时的镜头磨损概率，后盖表面做哑光抗指纹处理，降低日常使用中的指纹残留与划痕产生概率。3.5mm音频接口布置在机身底部边缘，与充电接口、扬声器出音孔呈线性排布，接口内部做金属衬套加固，可承受至少5000次的插拔疲劳测试，接口周边做密封胶圈预留，可支持基础的生活防泼溅能力，不会因为增设音频接口而大幅降低整机的密封防护等级。整机的内部堆叠设计上，在预留音频解码模块、

　　耳机接口物理空间的前提下，合理分配电池仓、主板、成像模组、振动马达的安装位置，电池仓占据机身内部近六成的空间，保障整机续航能力，主板采用L型异形板设计，避开电池与接口的安装区域，最大化利用机身内部的冗余空间，各组件之间预留0.15mm的装配间隙，满足生产组装的公差要求，同时为散热石墨层预留足够的铺设空间，保障高负载运行时的热量导出效率。从安装边界来看，整机长度控制在150mm左右，宽度在72mm上下，厚度不超过8.5mm，单手握持时的重心落在手掌中心区域，长时间握持不会产生明显的坠手感，机身四角做R角圆弧过渡，跌落时可分散冲击力，降低屏幕与后盖的碎裂风险。在结构可靠性设计上，中框与前后盖的连接采用卡扣加点胶的组合固定方式，

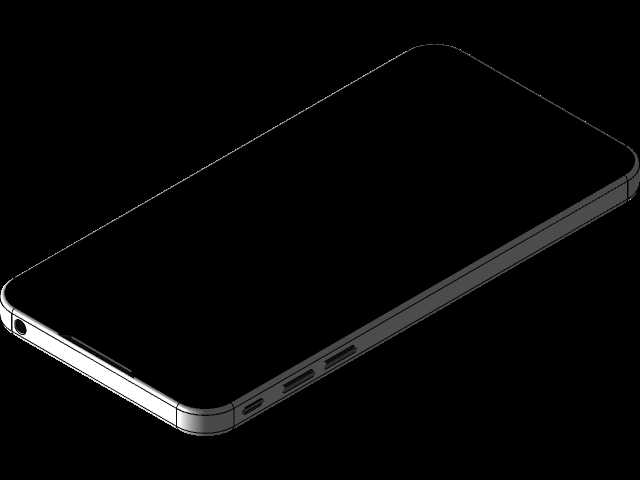

　　相比单纯的胶粘结构，卡扣可提供更强的结构连接强度，点胶层则起到密封与缓冲的作用，可承受1.2米高度的自由跌落冲击而不出现结构松脱。侧边按键采用独立的硅胶密封件与中框装配，避免灰尘与液体从按键缝隙进入机身内部，扬声器出音孔采用防尘网覆盖，网孔孔径控制在0.08mm，既保证声音传出的通透性，又能阻挡日常环境中的灰尘进入音腔内部。该概念方案的设计思路并非逆行业趋势而动，而是在当前消费电子高度同质化的背景下，探索细分用户需求的结构实现可能性，为有有线音频使用需求的用户提供结构设计参考，在整机厚度、重量、防护能力与功能拓展之间找到平衡点，没有为了保留特定功能而过度牺牲其他使用体验，所有结构设计都围绕实际使用场景的痛点展开，比如音频接口的位置选择避开了横屏握持时的手指遮挡区域，充电接口居中布置保证充电时的握持平衡，后置镜头模组的凸起边缘做斜面过渡，避免放置在平面上时出现明显的跷板现象。从三维建模的角度来看，该方案的所有曲面都做了连续曲率处理，中框与前后盖的衔接处没有生硬的折线，曲面过渡的G2连续性保证了外观的流畅质感，建模过程中所有的安装位都预留了标准的公差带，可直接对接后续的结构手板制作，不需要额外调整结构间隙，每个功能组件的安装位都设置了定位柱，方便生产组装时的快速对位，降低组装难度与不良率。
