垃圾化学处理用燃烧冷凝催化转化装置

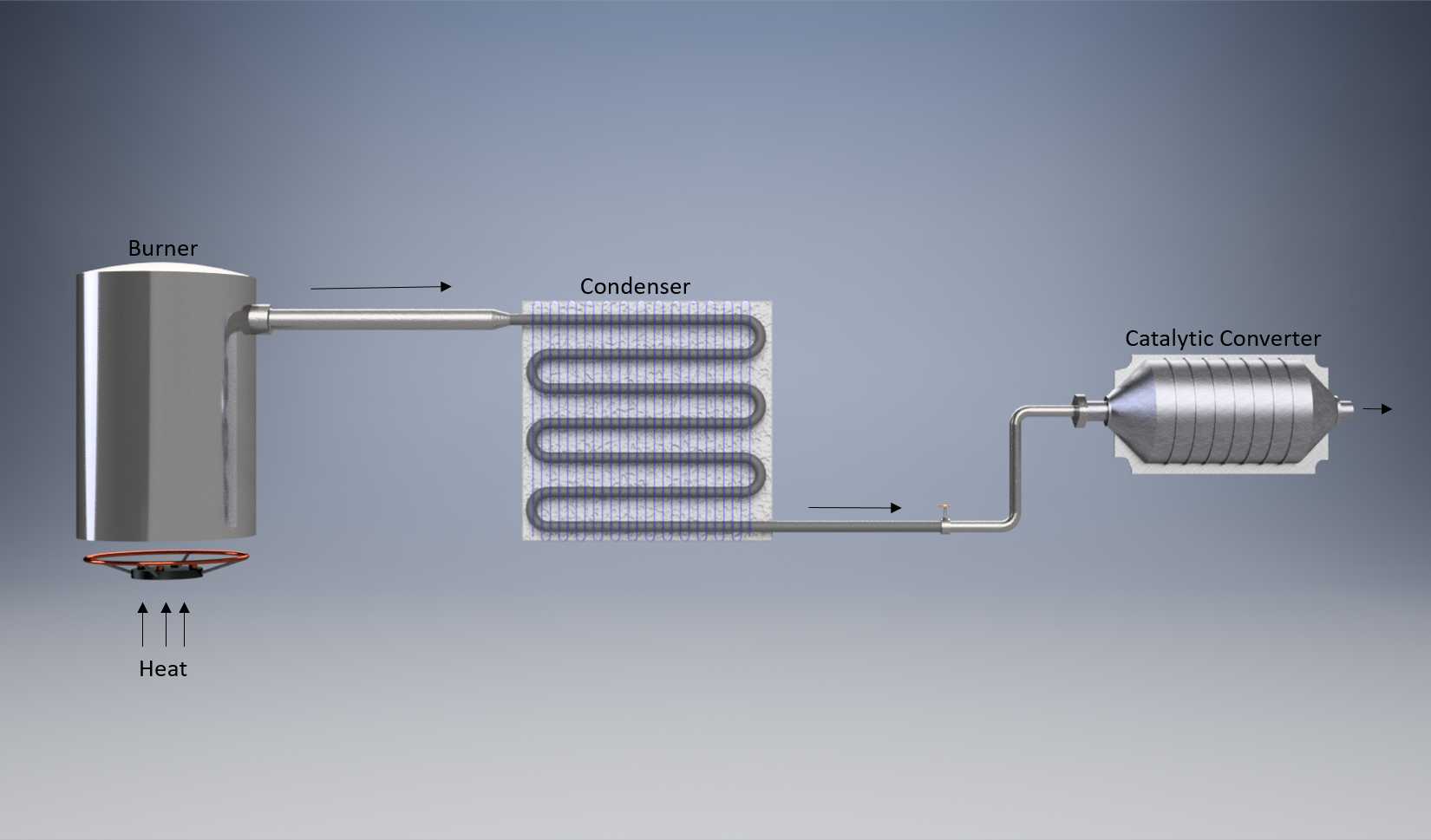

　　这套集成燃烧、冷凝、催化转化功能的管路式处理装置，主要面向小型分布式垃圾化学处理场景，适配实验室级有机废弃物热解处理、小型站点垃圾热化学转化等工况，可独立完成热氧化、相变冷凝、尾气催化净化三个核心处理环节，无需额外拆分对接独立处理单元，能大幅缩减小型处理站点的设备占地与管路对接工作量。从结构布局来看，整套装置采用直线串联式管路排布，燃烧单元位于整套系统的进料起始端，采用立式圆柱罐体结构，底部设置热源输入接口，可对接电加热、燃气加热等多种热源形式，罐体顶部设置排气出口直接对接冷凝单元的进气端，燃烧腔内部预留足够的热反应停留空间，可保证进入腔体的气态废弃物充分受热氧化，避免未完全反应的物质直接进入后续管路造成堵塞。

　　冷凝单元采用蛇形盘管式结构，盘管整体嵌入矩形散热基座内，盘管的弯折半径统一，管路内壁光滑无突变截面，可保证气态介质在盘管内匀速流动，充分与外部散热结构接触完成相变，将高温气态介质中的可冷凝组分截留，盘管两端采用直段管路分别对接燃烧单元出口与催化转化单元入口，对接处采用同管径平滑过渡，不存在局部缩径或扩径结构，可有效降低管路内的局部阻力损失，减少整套系统的动力消耗。催化转化单元采用卧式圆柱罐体结构，罐体两端采用锥面过渡对接进出气管路，内部可填充对应工况的催化载体，罐体与管路的对接位置设置法兰连接结构，可快速拆卸更换内部催化填料，满足不同组分尾气的处理需求。整套装置的安装边界可根据实际处理量调整，

　　各单元之间的连接管路预留了足够的拆装操作空间，燃烧单元底部预留了热源安装与维护的操作距离，冷凝单元的散热基座背面预留了冷却介质管路的对接位置，可根据现场条件选择风冷或水冷形式，催化转化单元的两端法兰位置预留了扳手操作空间，无需额外拆除周边管路即可完成填料更换作业。从设计逻辑来看，整套装置的管路走向完全顺着介质流动方向布置，没有多余的弯折与旁通管路，可最大程度降低管路内的介质残留，避免不同批次处理介质之间的交叉污染；各功能单元的外形尺寸遵循模块化设计原则，同处理量级的单元可直接替换，无需改动整体安装框架，比如处理高氯组分废弃物时，可直接更换对应防腐材质的冷凝盘管，无需调整燃烧单元与催化转化单元的安装位置；

　　所有管路的连接位置均设置在易操作的可视区域，日常巡检时可直接观察到所有对接密封面的状态，无需拆解外围护结构即可排查泄漏点。在实际应用中，这套装置可直接对接小型垃圾热解设备的排气出口，无需额外增加增压设备即可依靠热解产气的自身压力完成全流程处理，处理后的尾气可达到直排标准，冷凝下来的液态组分可统一收集后续处置，整套系统的运行阻力控制在较低区间，适配小型处理站点低动力配置的运行需求。
