安培计电压表简化电路板结构设计

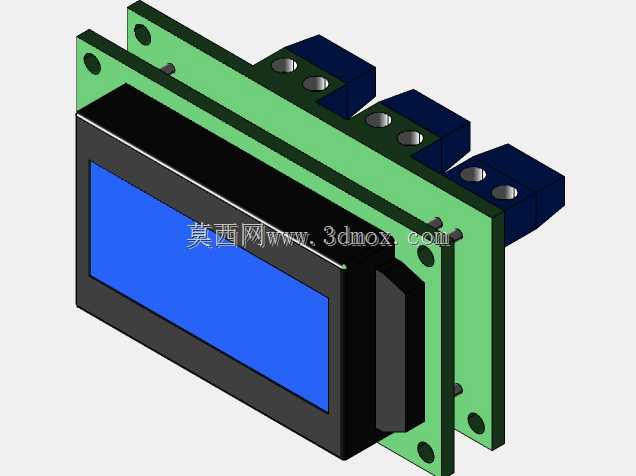

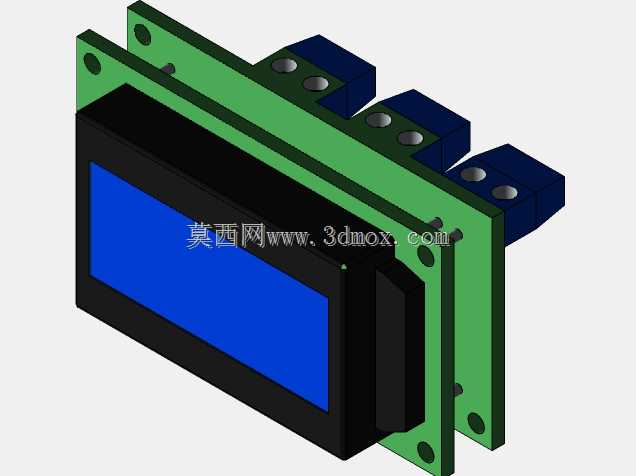

在工业电控柜、小型实验台、嵌入式测控设备的开发过程中，电流电压采集模块是最常用的基础检测单元，这类模块往往需要嵌入到设备面板或者主控板的预留空间内，对安装尺寸、接口布局的适配性要求极高。本次设计的安培计、电压表简化结构，针对小功率测控场景的安装需求做了针对性优化，模块整体采用双层板叠装结构，上层为液晶显示单元，下层为信号采集与处理电路，两层板通过排针实现电气连接与机械固定，既压缩了整体安装厚度，也方便后期维护时单独更换显示或者采集部分。

从功能实现角度看，该模块可同时完成直流回路的电流、电压参数采集与实时显示，板载的三个蓝色接线端子分别对应电源输入、电压采样、电流采样通道，端子采用螺丝锁紧结构，适配0.5-2.5平方毫米的多股铜芯导线，能够满足100V电压等级、50A电流范围内的测量需求，板载的信号调理电路可将采样到的模拟信号转换为主控芯片可识别的电平信号，经过校准后直接驱动液晶屏显示数值，无需额外外接信号转换模块。

设计过程中优先考虑了安装兼容性，电路板四角预留了标准M3安装孔位，孔位间距符合通用小型电子模块的安装规范，可直接固定在设备面板的预留卡槽内，也可通过铜柱支撑安装在主控板旁的空余位置。显示部分的液晶屏采用长条形窄边框设计，屏幕可视区域与电路板边缘预留了2mm的密封胶条安装槽，嵌入面板安装时可直接粘贴泡棉胶条实现防尘密封，适配工业现场的多尘使用环境。

结构简化过程中去掉了非必要的外接固定支架与冗余接口，在保证电气性能的前提下压缩了整体外形尺寸，板上的贴片元件布局遵循信号流向规则，强电采样回路与弱电信号回路做了物理分隔，减少信号串扰对测量精度的影响，接线端子的排布方向统一朝向模块外侧，方便现场接线操作，无需倾斜导线即可完成端子锁紧，适配设备内部狭小的布线空间。
