带曲柄联动结构的木质玩具盒结构设计

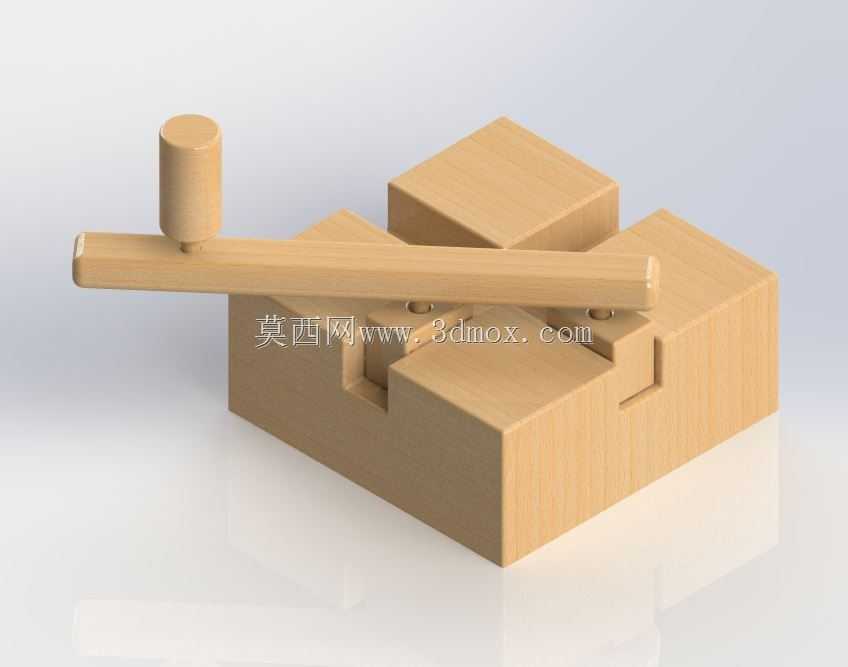

这款木质玩具盒的结构设计，核心围绕曲柄滑块类的联动动作逻辑搭建，整体采用模块化的立方体拼接构型，主体基座为规整的方形木质块体，基座上开设对称的限位滑槽，为滑动块体提供精确的运动导向边界，避免动作过程中出现卡滞或偏移问题。从实际应用场景来看，这类结构既可以作为益智类拼装玩具的核心演示单元，帮助学习者直观理解平面连杆机构的运动传递逻辑，也可作为小型文创收纳装置的功能内核，通过连贯的动作实现盒体的开合或内部小物件的推送展示。

设计过程中优先考虑了木质材料的加工特性，所有拼接棱边均做了适配铣削加工的圆角过渡，没有尖锐的应力集中棱角，既符合玩具类产品的安全使用要求，也能降低实木加工过程中崩边的概率。横向布置的长曲柄通过圆柱销轴与基座铰接，曲柄下方的圆柱凸台与滑动块上的导向槽配合，当转动曲柄端部的圆柱握柄时，动力通过销轴传递至曲柄杆身，带动凸台在导向槽内滑动，进而推动两个对称布置的立方块沿基座滑槽做同步的相向或反向滑动，整套动作没有冗余的传动环节，传动路径直接，手动操作时的阻力均匀，不会出现死点位置卡滞的问题。

从安装边界来看，整体基座的底面为完整平面，可直接放置在平整桌面使用，不需要额外的固定结构，所有运动部件的外伸量均控制在基座轮廓的合理范围内，曲柄转动时的最大回转半径不会超出基座侧边太多，避免操作时与周边物体发生干涉。各滑动块与滑槽的配合间隙控制在0.1-0.2mm之间，既保证木质件受温湿度影响产生轻微胀缩时仍能顺畅滑动，也不会因间隙过大出现晃动松垮的问题。整套结构没有额外的弹性件或紧固件，完全依靠木质构件的形状配合实现装配与传动，拆解与组装都十分便捷，既适合作为机械原理入门的教学演示模型，也可作为木质文创产品的功能结构参考，其联动逻辑还可拓展应用到小型礼品盒、机关收纳盒的结构设计中，通过调整块体尺寸与滑槽轨迹，就能实现不同的动作展示效果。
