这类剖分式滑动轴承支撑结构,常应用在中低速重载的工业传动场景中,比如矿山输送设备的托辊轴端、中小型减速机的输入输出轴支撑、纺织机械的主传动轴定位工位,相比整体式轴承座,它不需要沿轴端轴向穿装,在长轴、多支点轴系的装配维护场景中优势明显,不需要拆解整根轴上的其他传动部件就能完成轴瓦更换或间隙调整。

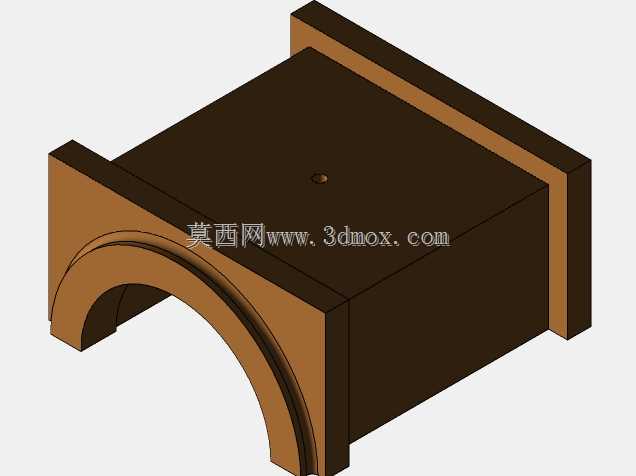

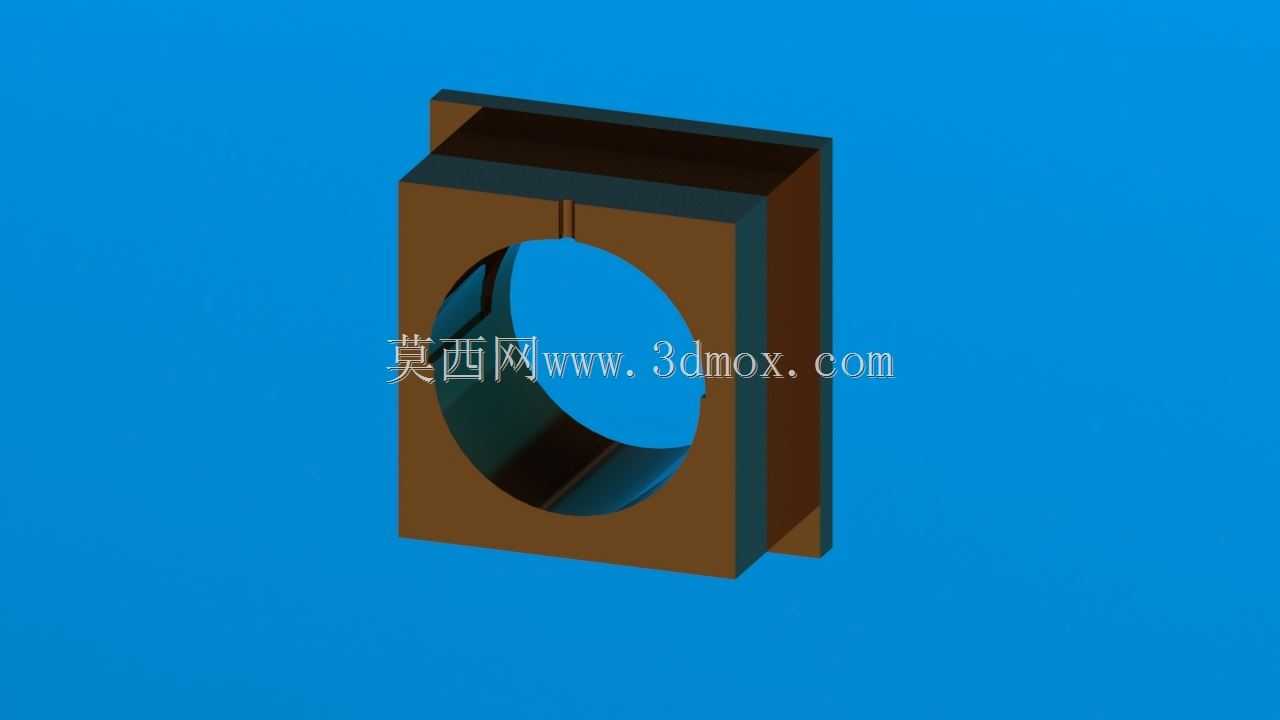

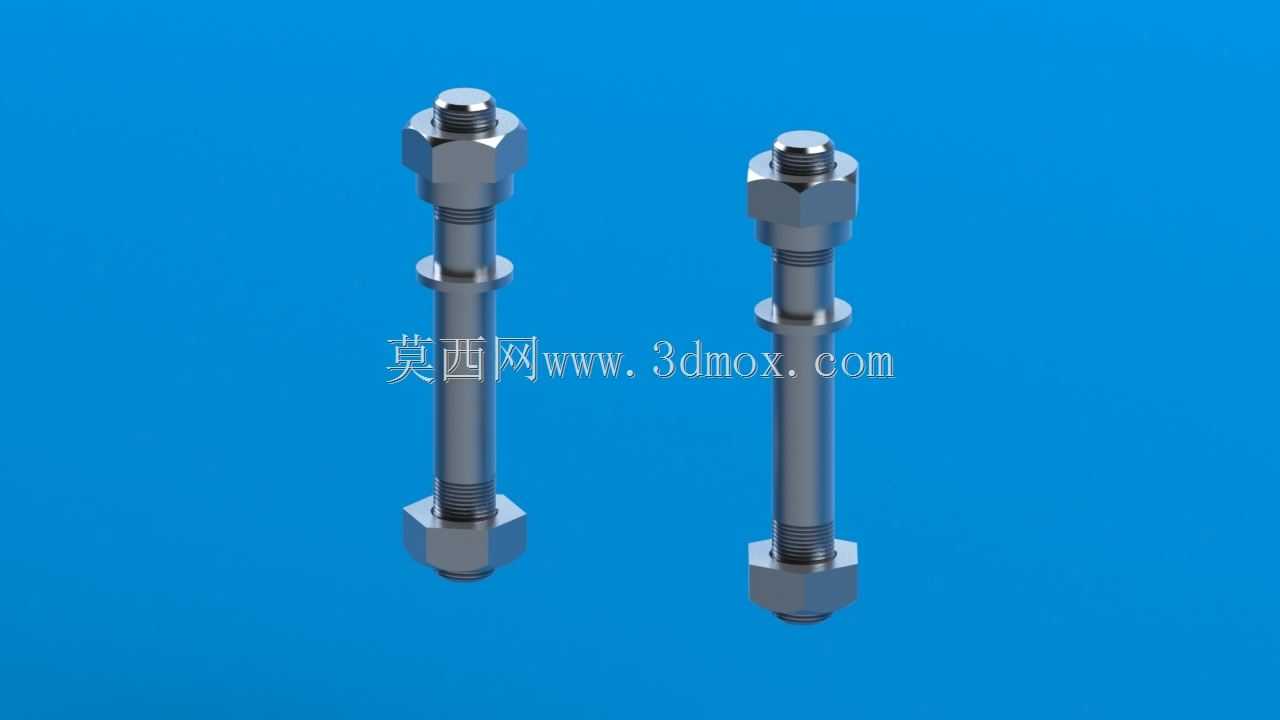

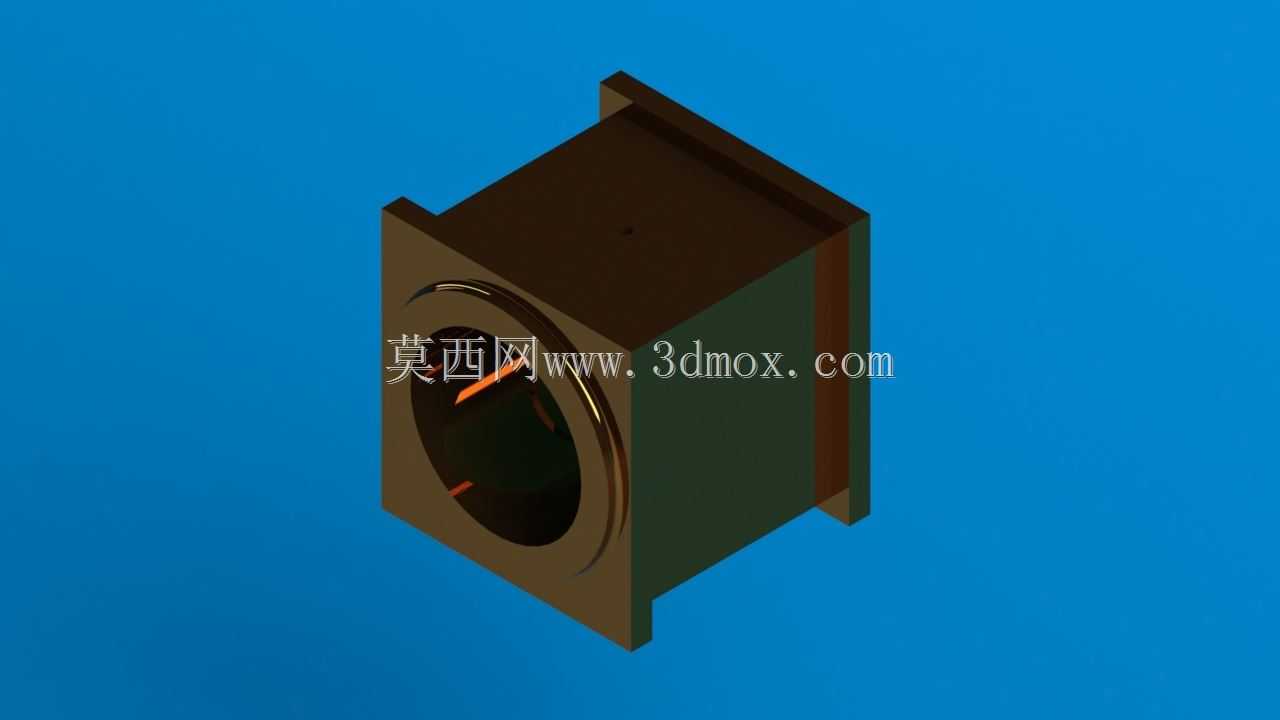

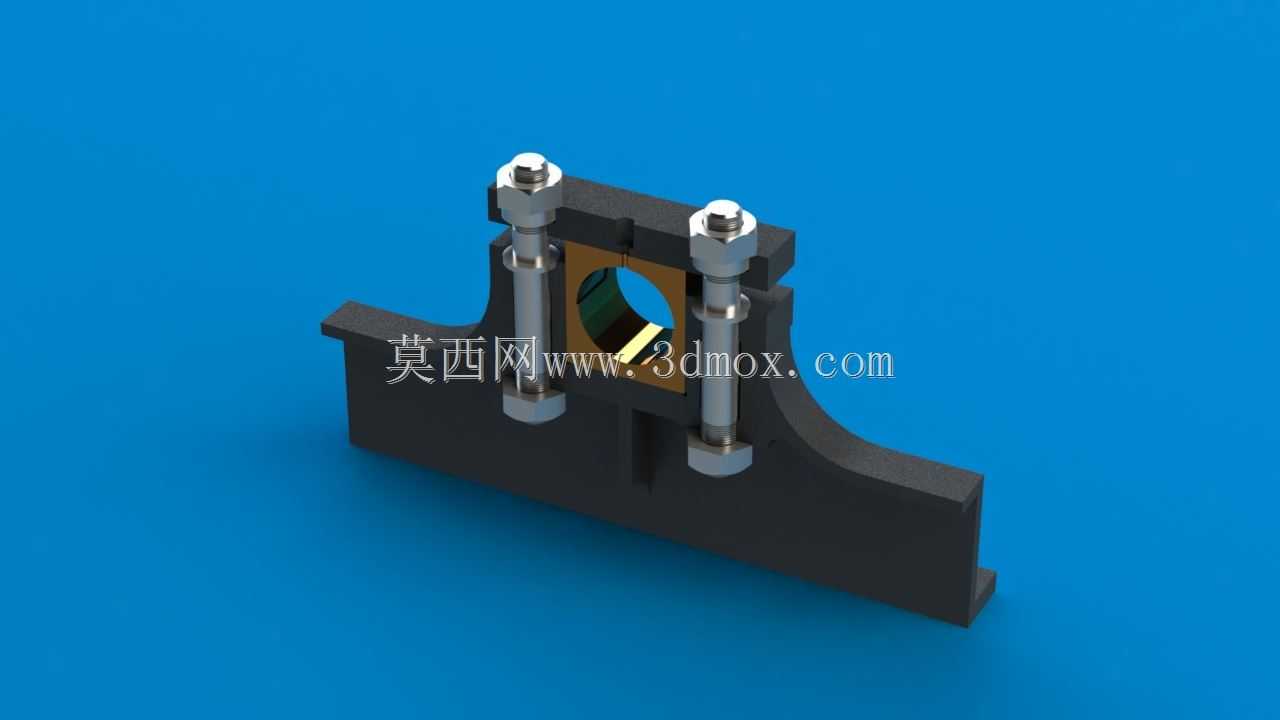

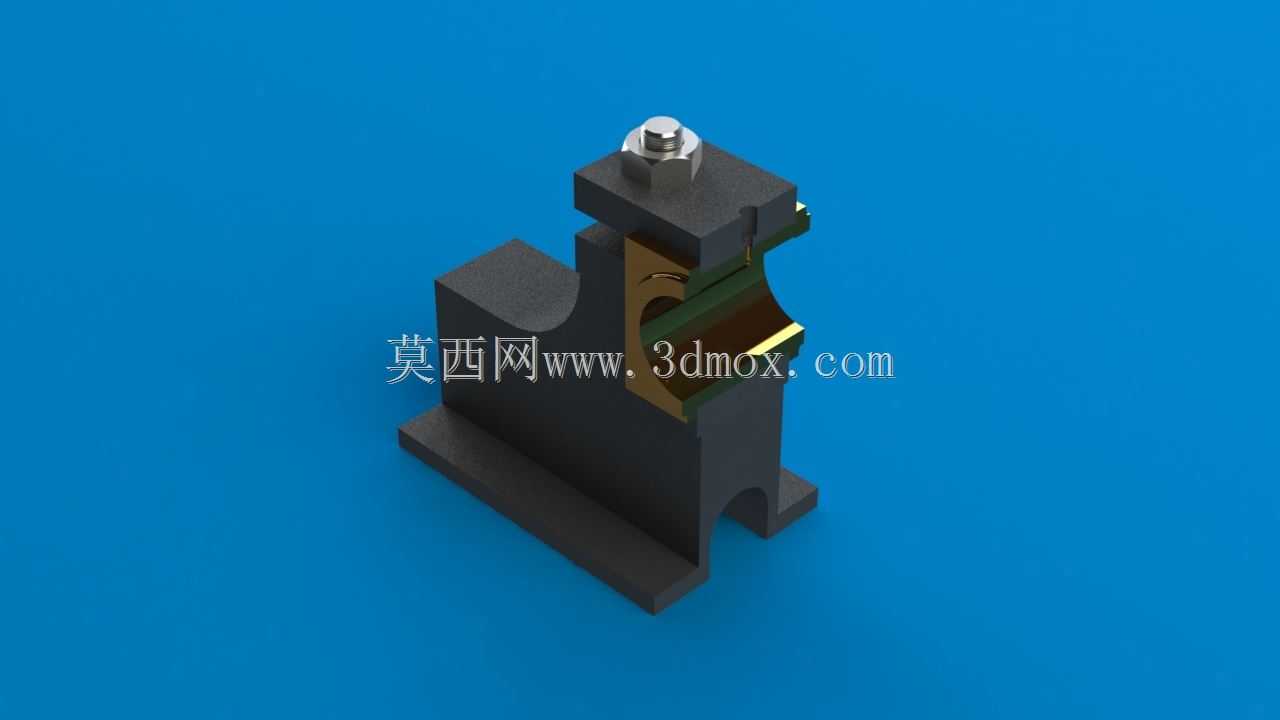

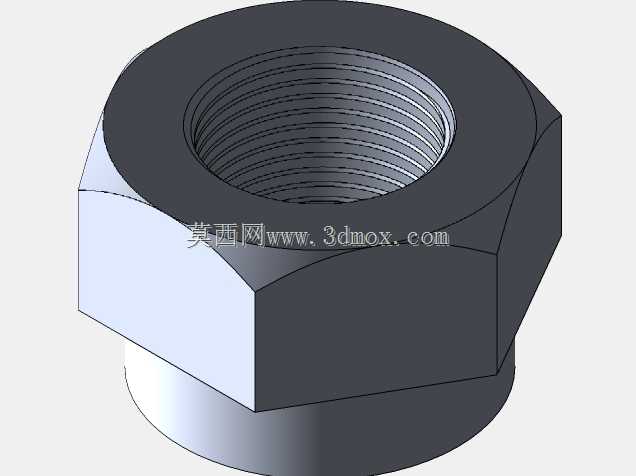

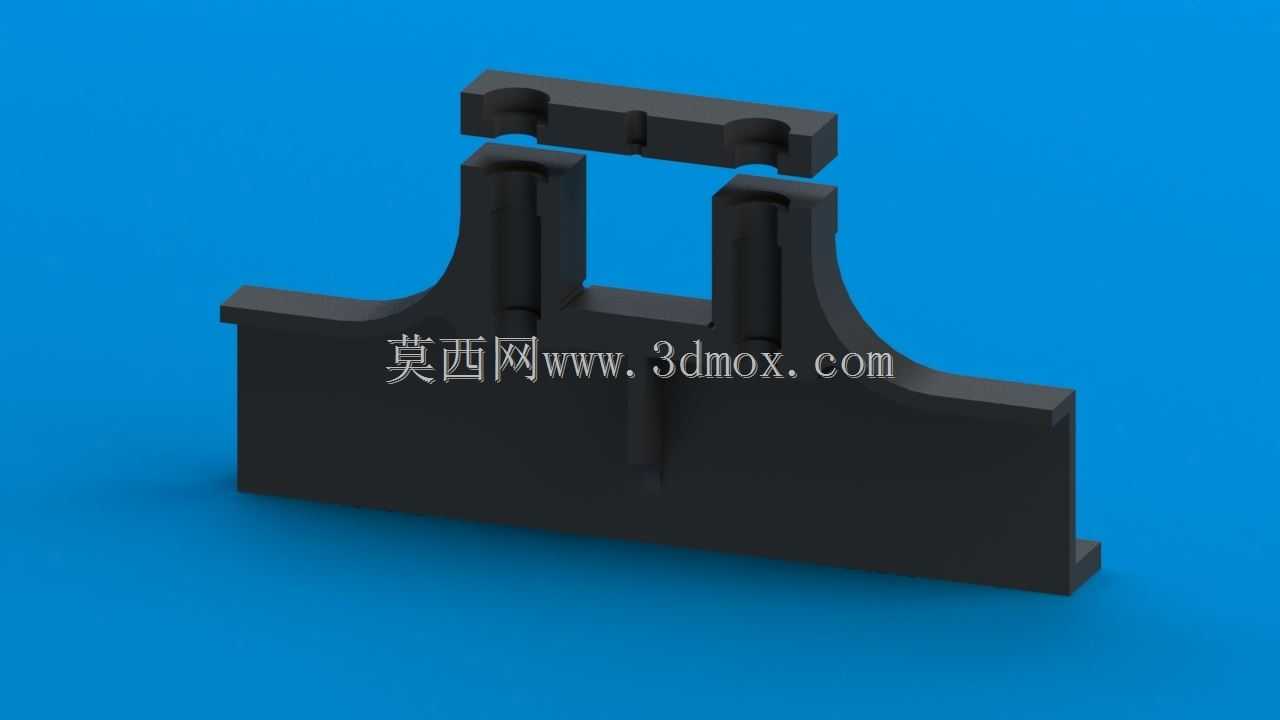

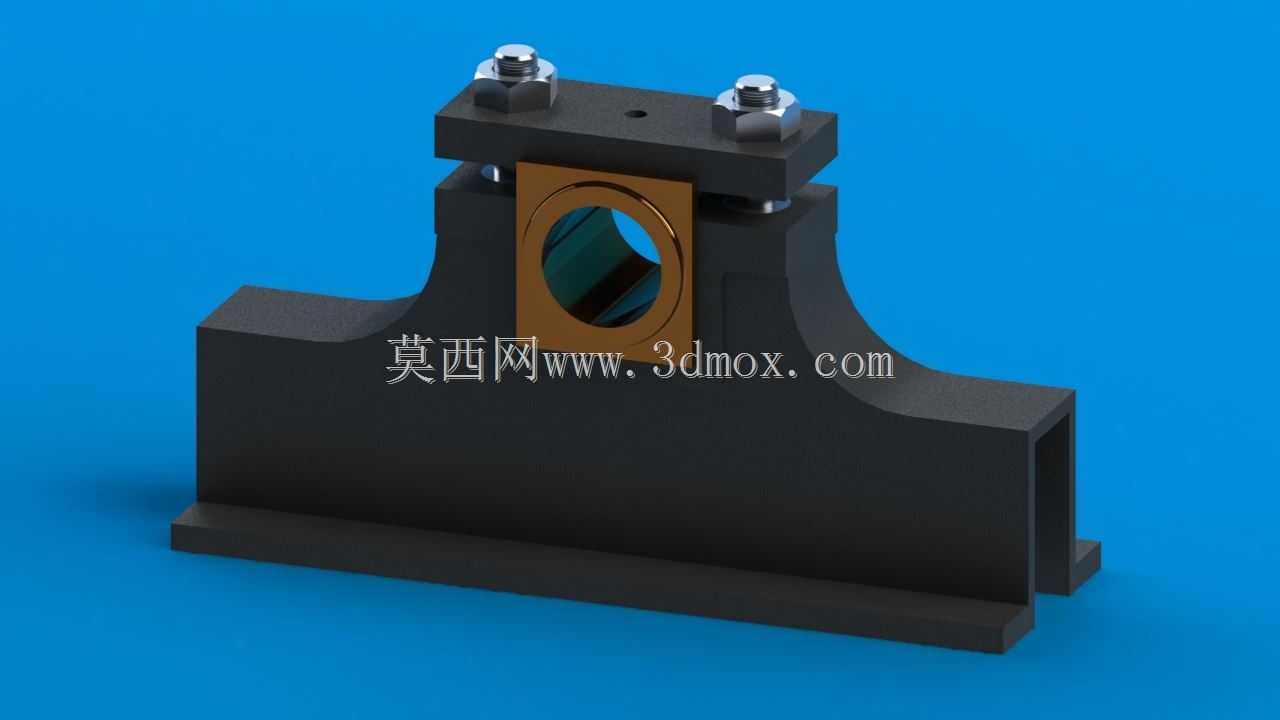

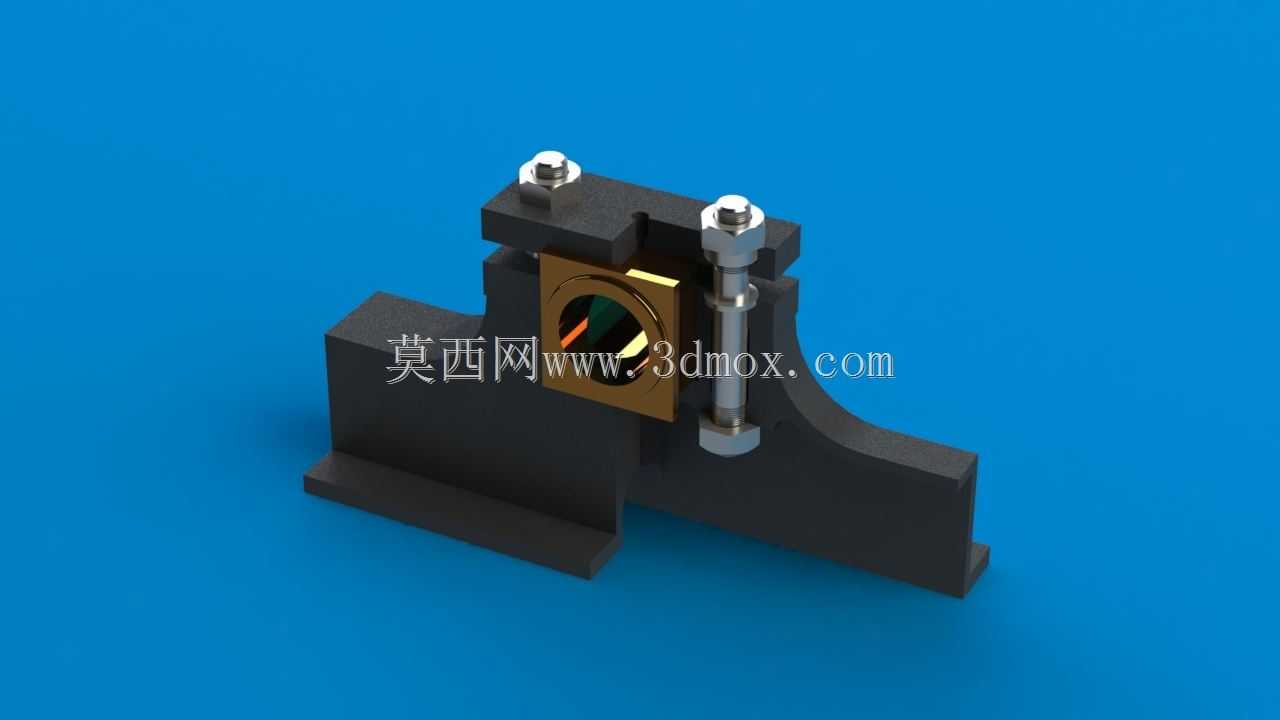

从功能设计上看,底座采用带安装槽的一体式铸造成型结构,底部的通槽结构适配T型螺栓安装,能在安装基准面上调整轴向位置,降低安装面的孔位加工精度要求,底座的弧形过渡筋从安装面一直延伸到轴瓦支撑位,能在承受径向冲击载荷时分散应力,避免应力集中导致的基座开裂。上盖与底座通过两个六角螺栓副实现锁紧,螺栓预紧后能给轴瓦提供均匀的压紧力,上盖预留的注油孔可以直通轴瓦内的油槽,在设备运行过程中可以在线补充润滑脂,减少轴颈与轴瓦的干摩擦风险。中间镶嵌的铜质轴瓦带有翻边结构,翻边卡在轴承座的端面槽内,既可以承受一定的轴向窜动力,也能防止轴瓦在轴转动过程中跟转,轴瓦内表面预置的储油槽能在运转时形成稳定油膜,降低摩擦系数。
设计过程中需要重点控制轴瓦安装位的同轴度,上下座合模后的内孔圆柱度公差需要控制在IT7级以内,避免轴瓦安装后出现偏载导致的局部磨损;两个螺栓孔的中心距需要与底座安装槽的位置匹配,保证锁紧时上盖受力均匀不会出现偏斜。安装边界上,底座的两个安装槽中心距需要匹配设备安装机架的预留孔位,整体高度要保证轴系安装后与其他传动部件的中心高一致,轴瓦的内孔尺寸需要适配对应直径的传动轴,端面的轴瓦翻边槽深度要略大于轴瓦翻边厚度,避免合模时压伤轴瓦端面。在实际选型应用中,这类轴承座适合承受径向载荷为主的工况,不适用于轴向载荷过大的传动场景,装配时需要在上下座的结合面处调整密封垫片厚度,来控制轴颈与轴瓦的配合间隙,间隙过大会导致运转时轴系跳动过大,间隙过小则容易出现抱轴烧瓦的故障。
