1.5KW多级平行轴齿轮传动机构

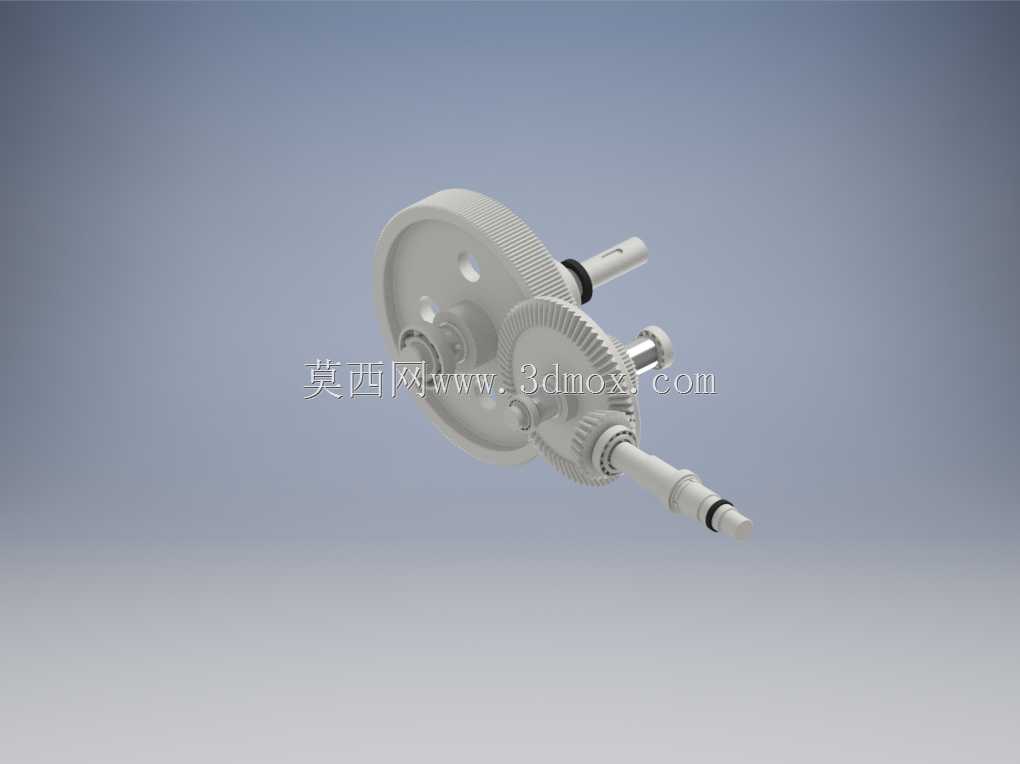

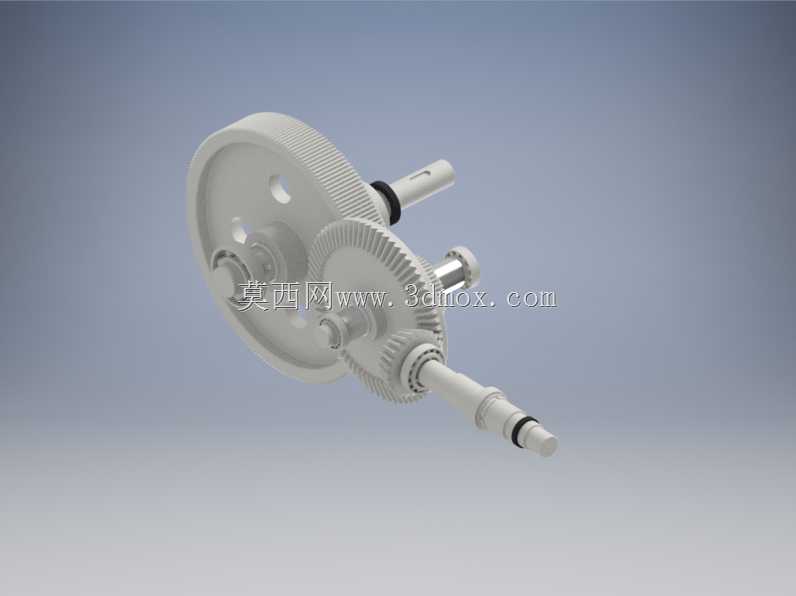

这套齿轮传动组件主要面向中小功率动力传输场景设计，适配1.5KW额定功率的动力输入需求，在轻工输送设备、小型自动化生产线辅机、民用动力机具的传动链路中都能找到适配位置，核心作用是完成输入转速的匹配调整，同时将动力平稳传递至执行端，抵消输入轴的转速波动，让输出端获得适配工况的扭矩与转速参数。从结构布局来看，整套机构采用平行轴多级齿轮啮合方案，不同直径的齿轮按传动比梯度排布在多根平行布置的传动轴上，轴端预留的轴颈、卡簧槽结构直接对应标准轴承与密封件的安装尺寸，不需要额外做结构修改就能适配常规的箱体安装位，齿轮齿形采用渐开线圆柱齿设计，啮合过程中重合度充足，能有效降低传动过程中的冲击与噪音，即使在频繁正反转的工况下，齿面接触应力也能保持在合理区间，避免早期点蚀失效。设计过程中优先考虑了安装边界的通用性，输入输出轴的轴伸长度、键槽尺寸都参照通用传动件的安装规范设定，相邻轴的中心距公差控制在IT7级精度范围内，既保证齿轮啮合的侧隙符合传动要求，也不会因为中心距偏差导致齿面磨损加剧。齿轮与轴的连接采用平键加轴肩定位的方式，轴上预留的卡簧槽可以对齿轮做轴向限位，避免传动过程中齿轮发生轴向窜动影响啮合精度，整套组件的轴向与径向尺寸都做了紧凑化处理，在保证传动强度的前提下尽可能缩小占用空间，能适配空间受限的设备安装腔体。实际应用中，这套机构可以直接集成在小型设备的传动箱内，不需要额外设计复杂的支撑结构，输入轴对接动力源输出端，输出轴连接负载执行部件，就能完成动力的减速增扭传输，多级齿轮的传动比分配经过优化，高速级采用小直径齿轮降低转动惯量，低速级采用大齿宽齿轮提升承载能力，整套机构在额定负载下的传动效率可以保持在较高水平，日常维护只需要定期检查箱体内润滑油状态，确认齿面啮合与轴承运转情况即可，不需要频繁拆解调整。
