卧式不锈钢承压热水储水罐体结构

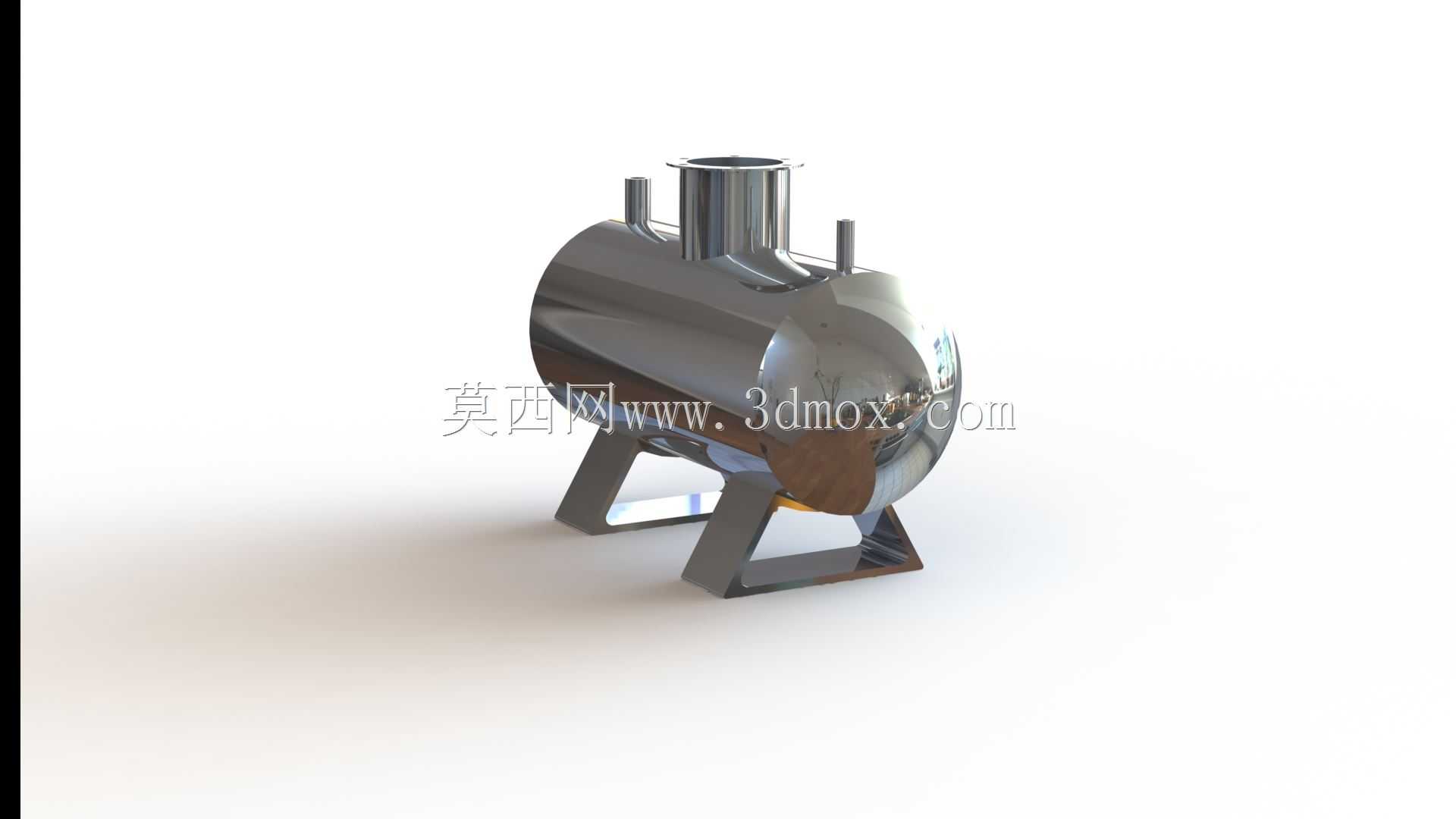

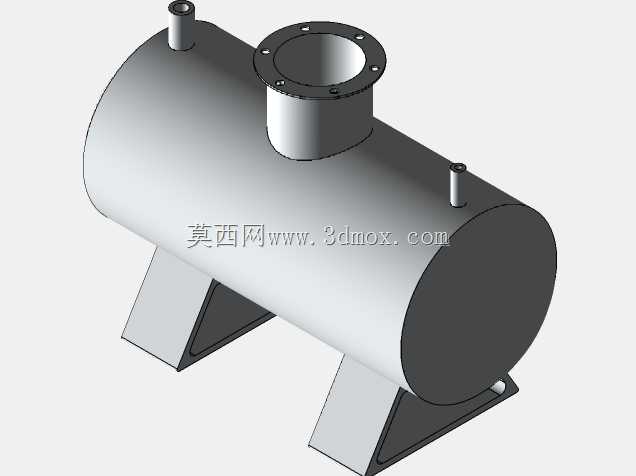

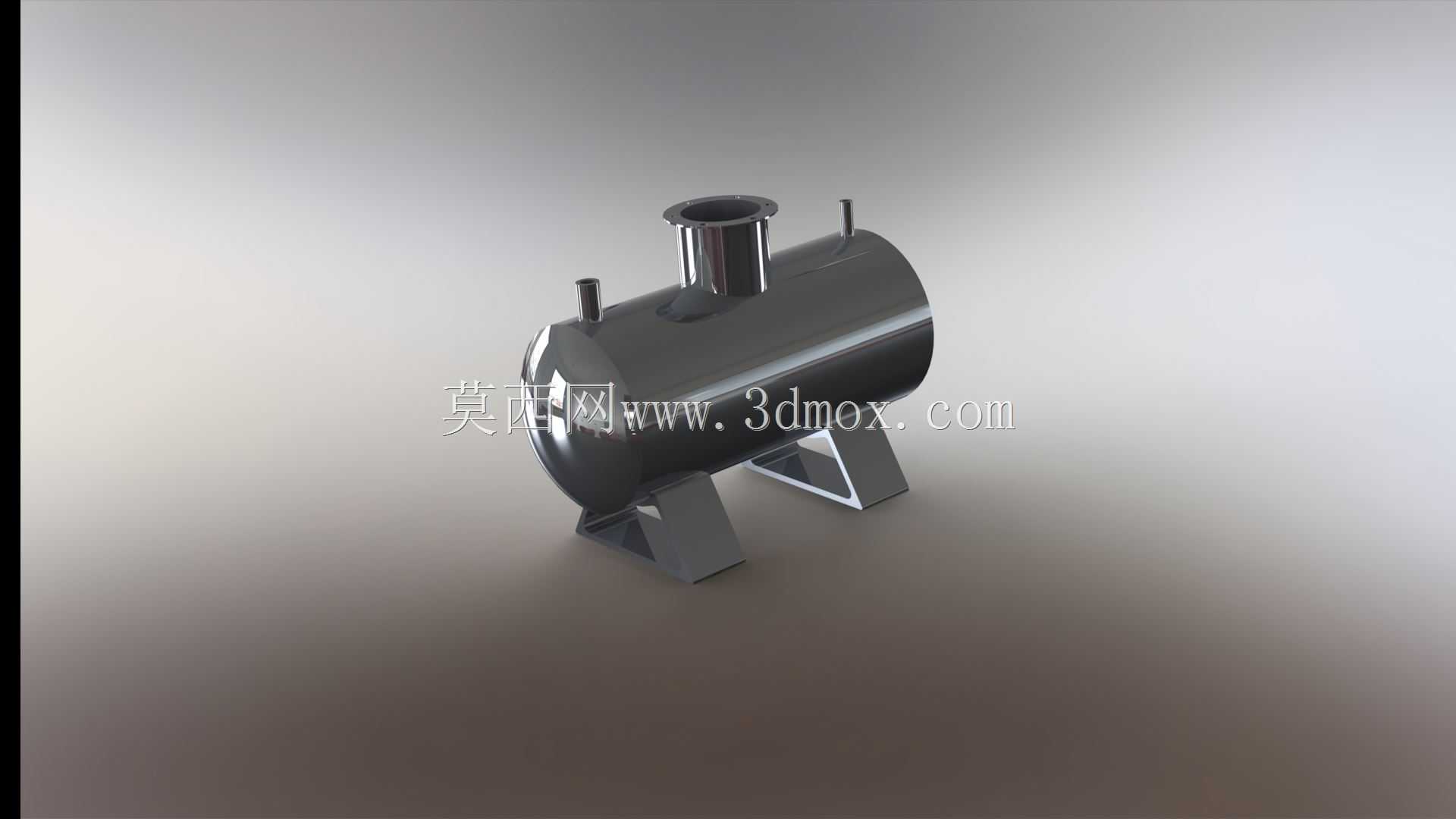

该卧式储水罐体多用于商用集中供热水系统、小型换热站配套储热环节，也可作为食品加工、日化生产流程中的恒温热水缓存单元，承担热水存储、稳压缓冲、分流配送的核心作用，避免前端加热设备频繁启停带来的负荷波动，同时保障末端用水点的水压与水温稳定性。从结构设计来看，整体采用椭圆封头搭配圆柱形筒体的承压结构，相比方形储水结构，圆柱+椭圆封头的形态能更好分散内部水压带来的应力，在同等壁厚条件下可承受更高的工作压力，减少长期承压运行带来的形变风险。筒体顶部设置三个不同管径的接口，居中的大口径接口为热水进水或排气接口，两侧小口径接口可分别接温度传感器、安全阀或者循环回水管道，接口均采用外翻边焊接结构，焊接处做圆弧过渡处理，减少应力集中点，同时避免直角缝隙带来的积液残留问题，符合卫生级储水设备的设计要求。底部配套两个A字形支撑脚，支撑脚与筒体之间采用贴合筒体弧度的焊接垫板，增大接触面积分散罐体满水后的总重量，支撑脚底部预留安装孔位，可通过膨胀螺栓与混凝土基础或者钢制机架固定，安装时需保证两个支撑脚的水平度偏差不超过千分之二，避免罐体倾斜带来的局部应力过载。设计过程中优先考虑了日常运维的便利性，筒体底部未设置额外突出的排污接口，可通过倾斜安装角度或者搭配外接排污管路实现定期排污清理，整体外表面做镜面抛光处理，减少外壁积尘积水带来的锈蚀风险，适合安装在室内设备间、楼顶设备平台等场景。在安装边界上，该罐体的轴向长度与直径比例约为2:1，安装时需在筒体两端预留不小于筒体直径三分之一的操作空间，方便后期对接管路、检修阀门与仪表，顶部接口上方需预留至少200mm的管路安装空间，支撑脚的安装跨距约为筒体总长度的三分之二，基础承载能力需满足罐体满水重量的1.5倍以上安全系数。整体结构没有多余的外置加强筋，依靠筒体自身的曲面结构实现强度要求，既减少了焊接工作量，也降低了焊缝处的腐蚀风险，适合存储温度不超过95摄氏度的常压或低压热水，在小型供暖系统、商用热水供应系统中都有广泛的适配性。
