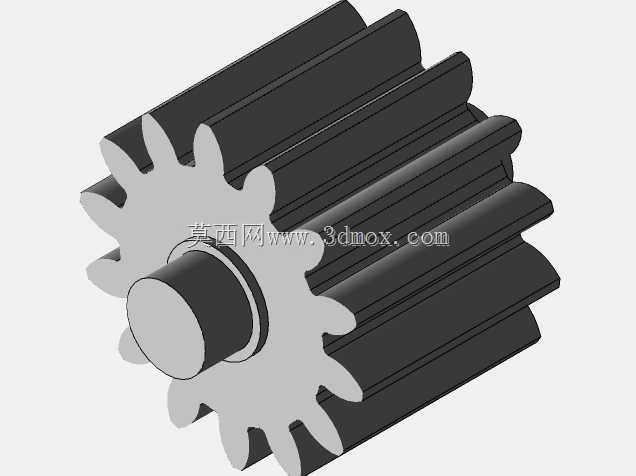

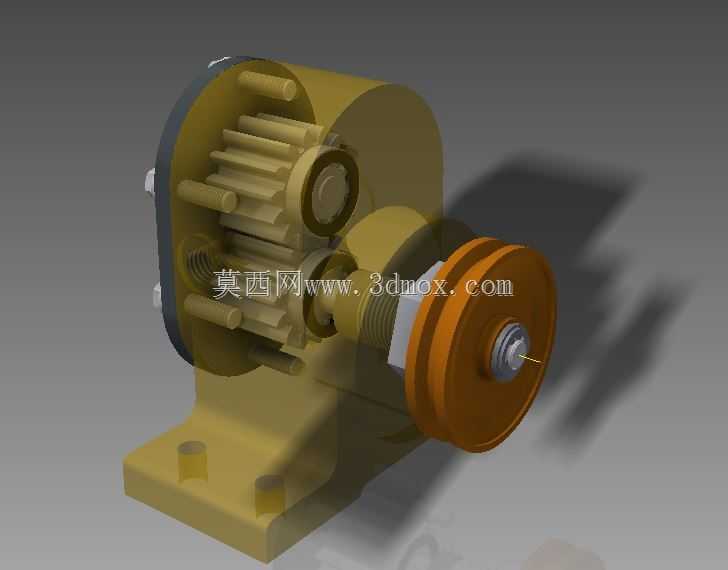

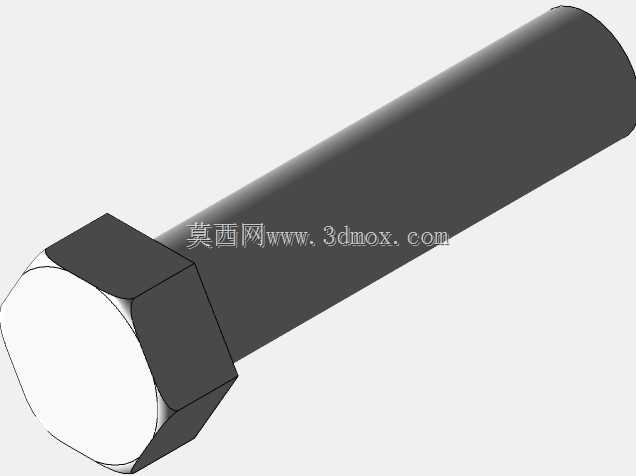

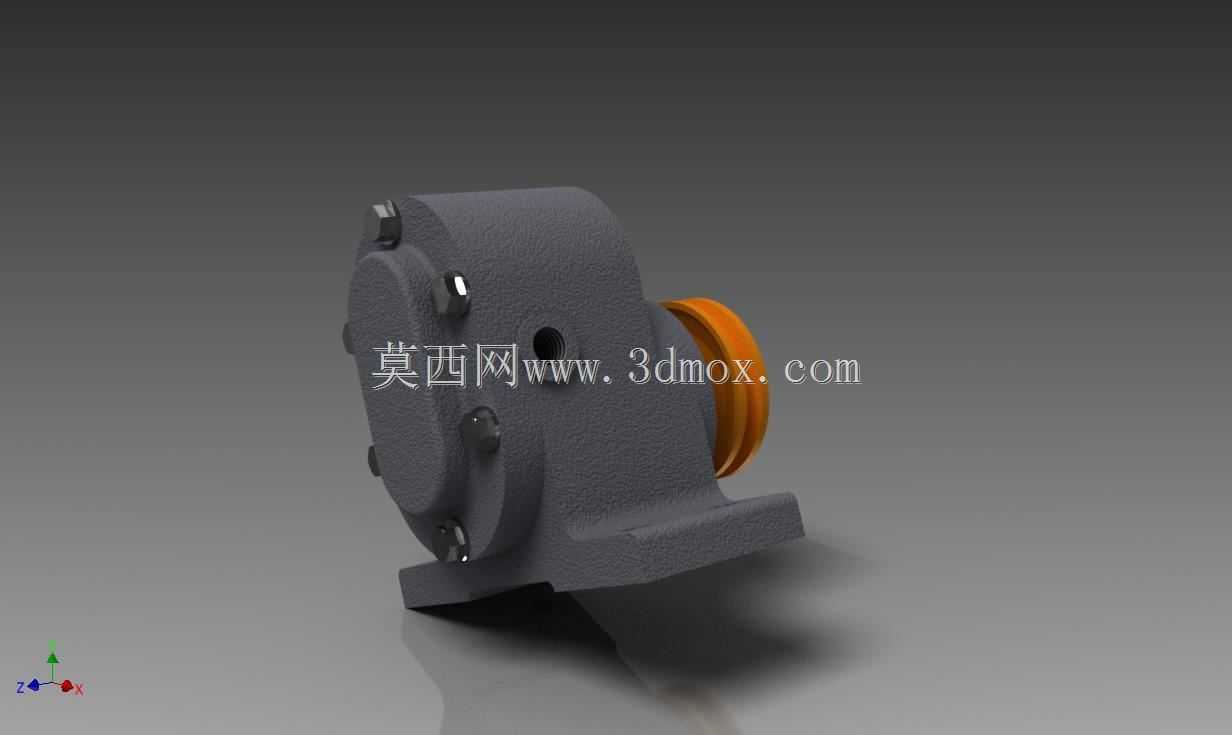

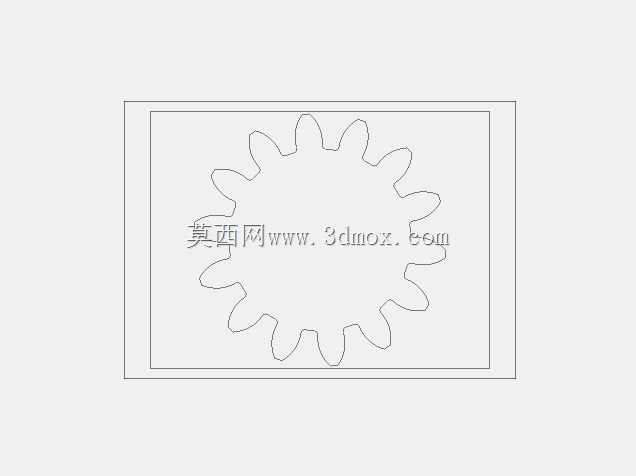

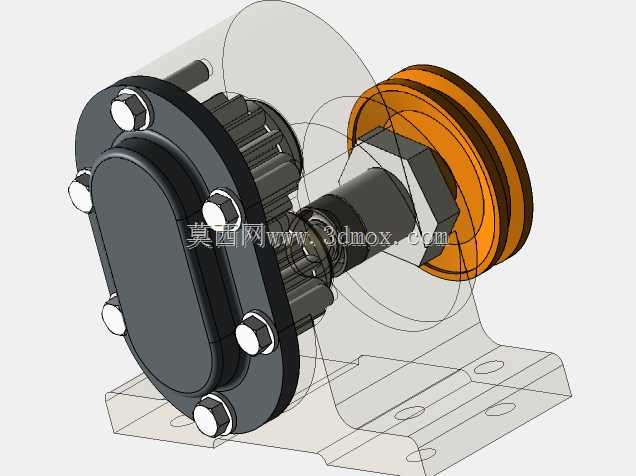

这款齿轮式流体输送构件,常被集成在小型液压站、机床润滑回路、小型工程机械供油单元中,承担低压工况下的流体增压与输送职能,区别于大流量离心式输送设备,它依靠啮合齿间的容积变化实现流体抽吸与压出,输出压力脉动更小,结构紧凑度更高,适合安装在空间局促的设备舱内部。从结构设计逻辑来看,泵体采用一体式铸铁基座设计,基座预留的安装孔位可直接通过螺栓固定在设备安装面,无需额外加装转接支架,安装时需保证输入轴与驱动电机轴的同轴度误差控制在0.1mm以内,避免轴封偏磨导致的流体泄漏。泵体端盖通过周向均布的内六角螺栓与主壳体连接,螺栓预紧力需按照对角顺序逐步加载,防止端盖受力不均导致齿轮啮合间隙偏差,影响容积效率。输入端的橙色轴套为密封防护结构,既可以阻挡外界粉尘进入泵腔内部,也能避免输送的流体沿轴向渗漏,设计时在轴套与转轴之间预留了0.02-0.03mm的配合间隙,既保证转轴转动顺畅,也能形成稳定的油膜实现密封。齿轮副采用直齿外啮合结构,齿形经过修形处理,啮合过程中不会出现困油现象,运行时的噪音控制在65分贝以内,适合对噪音有一定要求的车间设备配套场景。泵体侧面预留的工艺孔为泄油通道,可将齿轮端侧泄漏的流体导回吸入腔,既降低了轴封处的压力,也提升了整体容积效率。从安装边界来看,整体结构的重心落在安装基座的中心位置,安装时不需要额外设计配重结构,进出油口采用标准管螺纹接口,可直接对接常规液压管路,不需要定制转接接头。在实际选型应用中,这款构件适合输送粘度在10-1000cSt的润滑性流体,不可输送含固体颗粒的介质,否则会造成齿面磨损、间隙增大,导致输出压力不足。建模过程中对齿轮啮合间隙、轴承安装位、密封槽尺寸都做了参数化处理,可根据不同的流量、压力需求快速调整齿宽、齿轮模数参数,适配不同的工况需求,壳体的壁厚设计充分考虑了铸造工艺要求,最小壁厚满足灰铸铁件的铸造流动性要求,不会出现浇不足、冷隔等铸造缺陷,安装基座的加强筋结构既提升了整体刚性,也减少了材料用量,控制了整体重量。
