工业级全焊接板式换热机组结构设计

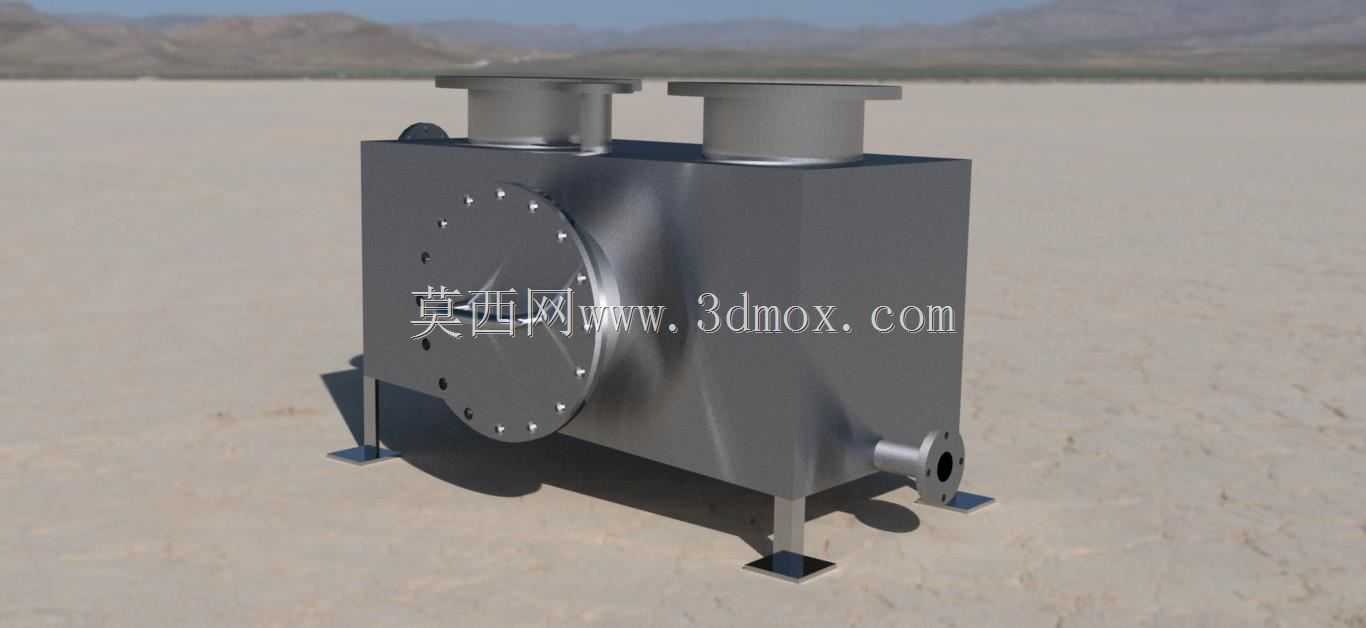

这款全焊接板式换热单元的结构设计，核心围绕紧凑工况下的高效换热需求展开，在工业现场的暖通换热、工艺流体冷却、余热回收场景中适配性极强，尤其适合安装空间局促、对设备占地有严格限制的生产线配套场景。从结构设计逻辑来看，主体承压壳体采用5mm厚金属板材弯折焊接成型，摒弃了传统可拆式换热器的密封胶条结构，整体焊接成型的壳体能够耐受更高的工作压力与温度区间，避免了胶条老化带来的泄漏风险，适配高温导热油、高压工艺水等多种介质的换热工况。设备顶部设置两个大口径法兰接口，作为一次侧介质的进出通道，侧下方预留的小口径法兰接口为二次侧介质接口，管路接口的方位设计充分考虑了现场管道排布的便利性，无需额外加装弯头即可完成水平方向的管路对接，减少了管路阻力损失。底部支撑结构采用四根可调式支脚设计，支脚底部带有方形安装垫板，安装时可通过垫板上的预留孔位完成与基础地面的膨胀螺栓固定，支脚的高度调节余量能够抵消现场基础地面的平整度误差，保证设备整体处于水平安装状态，避免内部板片组因倾斜出现介质偏流、换热效率下降的问题。壳体侧面的圆形法兰端盖采用密集螺栓紧固结构，设计时预留了足够的螺栓间距，既保证端盖与壳体之间的密封压紧力均匀分布，也方便后期检修时对内部板片组进行检查与清理，端盖与壳体之间采用金属缠绕垫片密封，适配高温高压工况下的密封需求。在建模过程中，所有板材的弯折圆角、焊接坡口、螺栓孔位都按照实际加工工艺要求做了细节还原，法兰接口的尺寸符合通用管路法兰标准，能够直接与现场同规格管路对接，无需额外制作转换接头。设备整体的外形尺寸控制紧凑，安装边界预留了足够的操作空间，侧面端盖前方预留的检修空间能够满足扳手操作、板片抽拉的空间需求，顶部接口上方预留的管路安装空间也符合管道施工的操作要求，不会出现安装时空间不足无法施工的问题。从流体流道设计来看，内部板片的流道排布采用对角流设计，能够让两种换热介质在板片两侧形成完全逆流的换热路径，最大化对数换热温差，提升整体换热效率，同时流道的截面尺寸经过优化，在保证流速处于合理区间的前提下，尽可能降低流道阻力，减少配套循环泵的扬程损耗。
