锅炉烟道余热回收空气预热装置

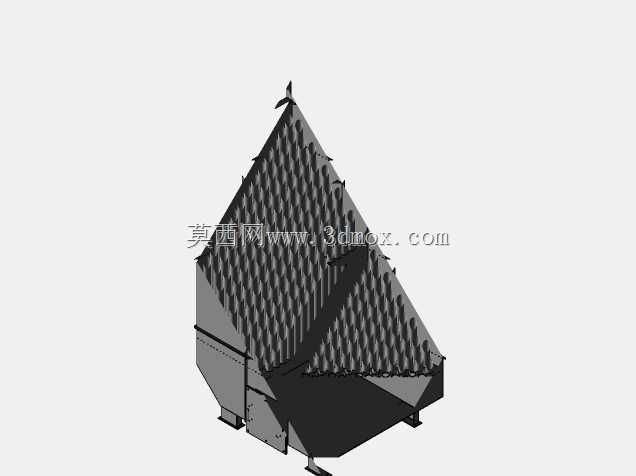

在工业锅炉的热力系统搭建中，尾部烟道的余热回收一直是提升整体热效率的关键环节，这款空气预热装置正是针对该场景设计的换热设备，主要作用是利用锅炉尾部排出的高温烟气热量，预热送入锅炉炉膛的助燃空气，既可以降低排烟温度减少热损失，又能提升入炉空气温度，强化炉膛内燃料的着火与燃烧过程，降低不完全燃烧带来的损耗。从结构设计来看，该装置采用立式棱锥状的换热模块排布，换热元件采用密集的波纹状换热板/管束结构，这种排布方式可以在有限的安装空间内最大化拓展换热接触面积，同时让烟气与空气在流道内形成充分的扰动，减薄换热边界层厚度，提升整体换热系数。设备下部设置了烟气与空气的进出接口，接口采用标准法兰连接形式，可直接对接锅炉尾部烟道与送风管道，安装时需要预留足够的检修空间，尤其是换热模块的抽拉检修区域，方便后期清理换热表面积灰，避免长期运行后积灰堵塞流道导致换热效率下降、风阻升高的问题。设计过程中需要重点考虑冷热流体的流道分隔，避免出现串风问题，同时要核算不同工况下的壁温，避开烟气露点温度区间，防止低温腐蚀缩短设备使用寿命；棱锥状的上部结构可以引导烟气均匀分布到各个换热单元，避免局部流速过高造成的冲刷磨损，也能避免局部流速过低导致的积灰搭桥问题。设备的安装边界需要匹配锅炉尾部的烟道截面尺寸，整体支撑结构采用型钢焊接框架，可直接固定在锅炉尾部的钢架平台上，不需要额外搭建独立的大型基础，适配多数中小型工业锅炉的尾部改造与新建配套需求。在实际运行中，该装置可将入炉空气温度提升数十摄氏度，对应锅炉整体热效率可提升数个百分点，长期运行的节能收益十分可观，同时排烟温度的降低也能减少后续烟道与除尘设备的热应力损伤，提升整套辅机系统的运行稳定性。
