埃奥里安三翼垂直轴斧形萨伏纽斯转子

该转子属于阻力型垂直轴风动捕能部件，核心应用场景集中在分布式微小型风能采集领域，可适配偏远区域离网供电系统、户外监测设备自供电单元、建筑一体化微风发电配套结构，也可作为小型流体动能试验台的核心捕能元件，在低流速流体环境下具备稳定的扭矩输出特性，无需对风装置即可捕获任意方向来流的动能，相比升力型叶轮对启动风速的要求更低，适配风速波动较大的复杂户外工况。

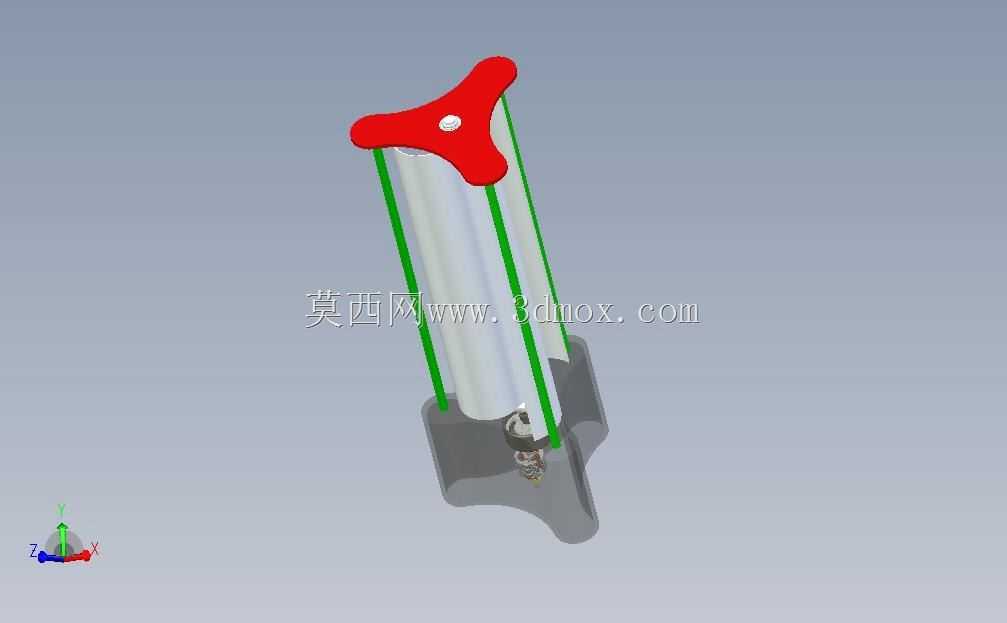

整体结构采用三翼对称布局，翼片端部设计为斧形过渡结构，有效降低翼端的流体绕流损失，减少运转过程中的气动噪音，相邻翼片之间设置竖向导流支撑条，既可以约束翼片的形位公差，避免高转速下翼片出现径向形变，也能对进入翼片间隙的来流进行二次导流，提升捕能效率。转子上部设置三瓣式星形定位端盖，端盖中心预留标准轴连接孔，可直接与配套的传动轴系配合，端盖的三个凸爪分别对应三片翼片的安装位，装配时无需额外定位工装即可保证翼片的周向均布精度，降低现场装配的调校难度。

下部采用一体式铸造型连接基座，基座上设置与翼片一一对应的嵌装槽，翼片下端嵌入槽内后可通过紧固件锁死，基座中心设置轴承安装位，可适配标准深沟球轴承或推力轴承，承受转子运转过程中的径向与轴向载荷，基座底部预留法兰安装面，可直接固定在支架或设备壳体上，安装边界清晰，无需额外设计转接结构。

设计过程中优先考虑了部件的易加工性，翼片采用曲面等厚设计，可通过板材滚压成型后焊接固定，支撑条采用标准型材裁切即可，端盖与基座可通过铸造或3D打印快速成型，整体零部件数量少，无复杂异形加工面，适合小批量试制与量产。翼片的曲面弧度经过流体仿真优化，在来流接触翼片凹面时可最大化阻力做功，凸面侧的流线型设计可降低反向阻力，三翼布局相比传统双翼萨伏纽斯转子，运转时的扭矩波动更小，输出动力更平稳，可降低后续传动系统的冲击载荷，延长配套发电单元或传动部件的使用寿命。

安装时需保证转子轴线与水平面垂直，基座安装面的平面度公差需控制在0.1mm以内，避免运转过程中出现偏磨，上部端盖与轴的配合采用过渡配合，既保证传动扭矩的可靠传递，也方便后期维护拆卸。转子整体的径向尺寸紧凑，可适配狭小空间内的安装需求，竖向高度可根据实际捕能功率需求进行同比例缩放，缩放过程中保持翼片曲面的曲率比例、翼片间隙与整体直径的比值不变，即可保证原有的气动特性不发生明显变化，方便设计人员根据不同的功率需求快速改型。
