带安装底座的裸骨结构万向节传动组件

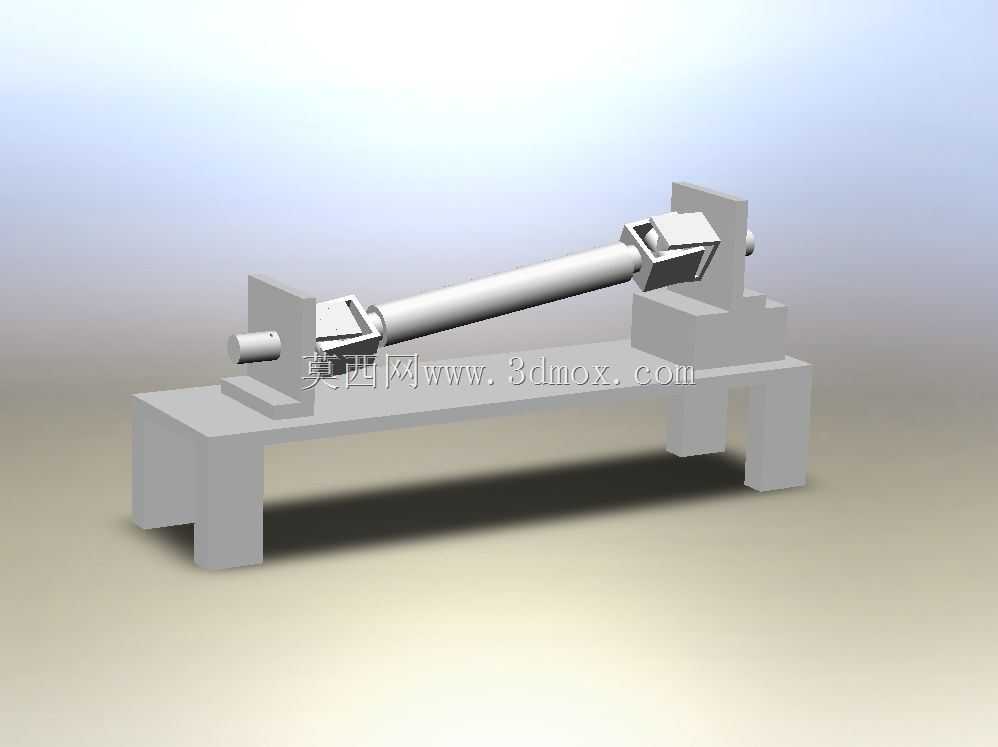

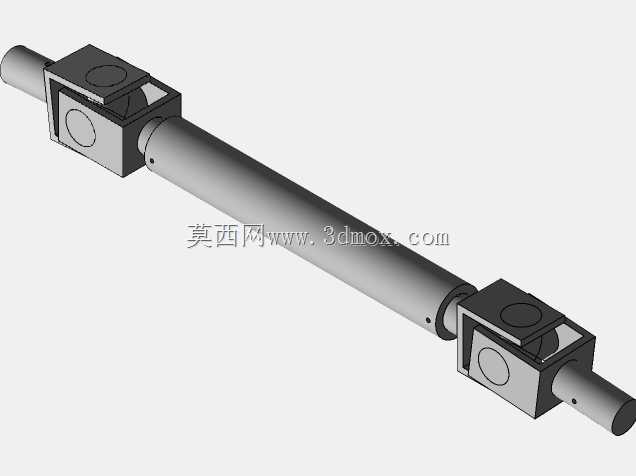

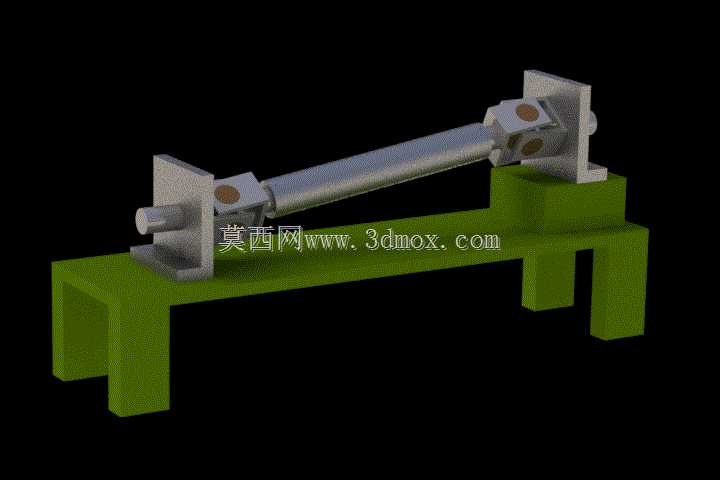

这套万向节传动结构主要用于存在轴线夹角偏差的动力传递场景，常见于小型试验台架、非标自动化输送线、轻工设备的动力输出端改造，以及教学演示用传动原理实训装置，能够在两轴轴线不共线、存在动态偏角的工况下稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行时机架微变形带来的轴线偏移影响。整个组件搭配了一体式槽钢型安装底座，底座两端预留了固定安装的支脚平面，支脚处的安装孔位按照常规小型传动设备的安装间距设计，安装时可直接通过螺栓将底座固定在设备机架的安装平面上，无需额外设计适配支架，降低现场安装的调整工作量。传动部分采用双万向节串联的裸骨结构，中间为实心传动长轴，两端的十字轴式万向节叉通过十字销实现铰接，十字销位置预留了润滑脂加注的空间，可在长期运行时定期加注润滑脂降低铰接位置的磨损，延长部件使用寿命。设计过程中重点验证了平行配合与同心配合的适配性，针对三维装配环境下的配合约束做了反复调试，确保两端轴头在允许偏角范围内转动时无干涉，扭矩传递路径顺畅，不会出现卡滞或应力集中的问题。两端的轴头采用标准圆柱轴伸结构，可直接与带座轴承、动力输出轴、负载端轴套进行配合连接，轴伸长度预留了足够的键槽安装空间，用户可根据实际传递扭矩的大小选择平键连接或顶丝固定的方式完成装配。整个组件的外形尺寸适配小型设备的安装空间，底座的高度设计考虑了常规设备机架的安装面高度差，传动长轴的长度可根据实际安装间距做等比例缩放调整，万向节的允许偏角覆盖了常规非标设备安装时的误差范围，既可以直接用于原理验证的虚拟装配仿真，也可作为实物加工的参考模型，帮助设计人员快速完成传动部分的结构选型与布局校核，减少从零开始建模的重复工作量，在装配调试时可直接参照模型的配合关系完成实物组装，避免因配合尺寸不匹配导致的返工问题。
