多出料口直线振动筛分输送设备结构

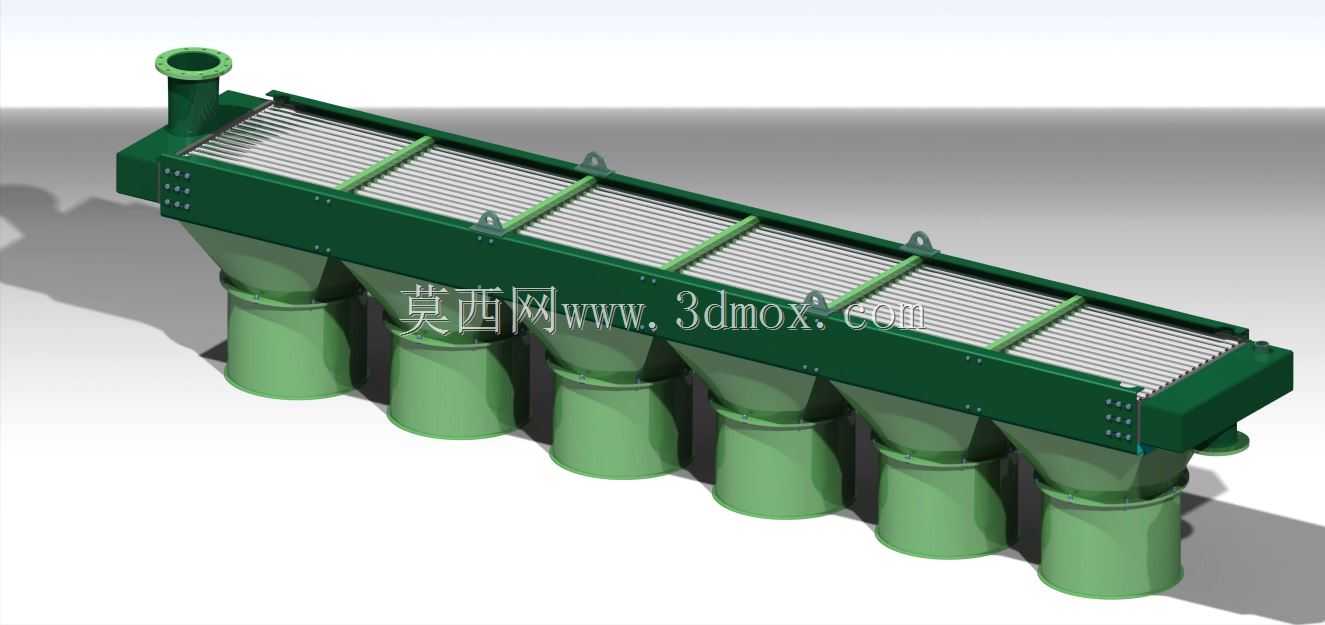

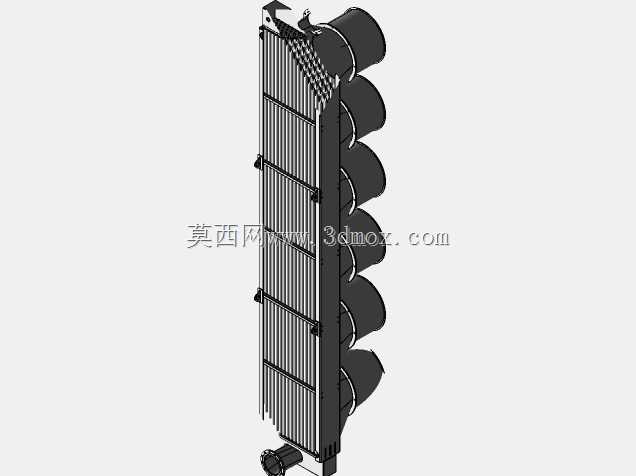

该设备为直线振动筛分结构，主要应用于颗粒状、粉状物料的分级与分料输送场景，常见于粮食加工、建材骨料分级、化工原料筛分、矿山细碎物料分选等生产环节，可在连续化生产线上实现单路进料、多路分级出料的工艺需求，替代传统单出口筛分设备需搭配分料器的冗余配置，减少物料中转环节的撒漏与输送能耗。设备整体采用长条形卧式布局，上部为敞口进料筛分区，筛面沿长度方向分段设置，每段筛面下方对应独立的锥形集料斗，集料斗下部衔接圆柱形出料接口，可直接对接下游输送管道、料仓或包装设备进料口，无需额外加装转接溜槽。设备端部设置独立的引风接口，可对接除尘风网，在筛分轻质易扬尘物料时，可在筛箱内部形成微负压，避免筛分过程中粉尘外溢，满足生产现场的职业卫生防护要求。设计过程中，筛箱主体采用折弯钢板拼焊结构，侧壁设置加强筋板抵消振动工况下的结构形变，筛面分段设计可根据不同粒径的分级需求，更换不同网孔规格的筛网，每段筛网采用压条快装结构，更换筛网时无需拆解整体筛箱，降低日常维护的停机时长。六个锥形集料斗沿筛体长度方向等距排布，锥角设计参考散料安息角参数，避免不同粒径的物料在斗内搭桥堵料，每个出料口的法兰接口采用统一通径设计，可适配标准快装卡箍或螺栓连接，适配不同现场的安装对接需求。筛箱顶部设置的吊耳结构，既满足设备出厂吊装转运的受力需求，也可作为现场安装时吊挂式安装的连接点，设备可根据现场空间选择座式安装搭配减振弹簧，或吊挂式安装搭配橡胶减振吊簧，两种安装方式均预留对应的连接点位，适配不同厂房的层高与布局条件。设备进料端设置的竖向接口为进风口，当筛分含水率偏高、易黏附筛网的物料时，可通入低压热风对筛面进行吹扫，降低筛网堵孔概率，同时加快湿料表面水分蒸发，适配部分需要边筛分边干燥的工艺场景。筛箱内部的筛面沿物料输送方向带有微小倾角，配合振动电机提供的定向激振力，物料在筛面上呈跳跃式向前输送，小于筛网孔径的物料透过筛网落入对应集料斗，大于筛孔的物料沿筛面输送至末端出料口排出，实现不同粒径物料的连续分级。
