小型电动筛分输送一体设备结构

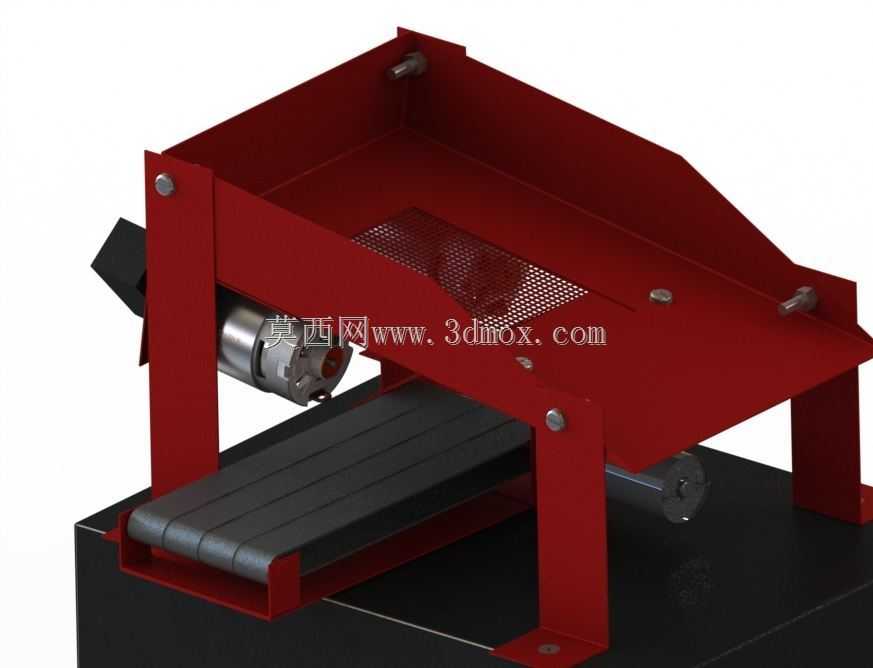

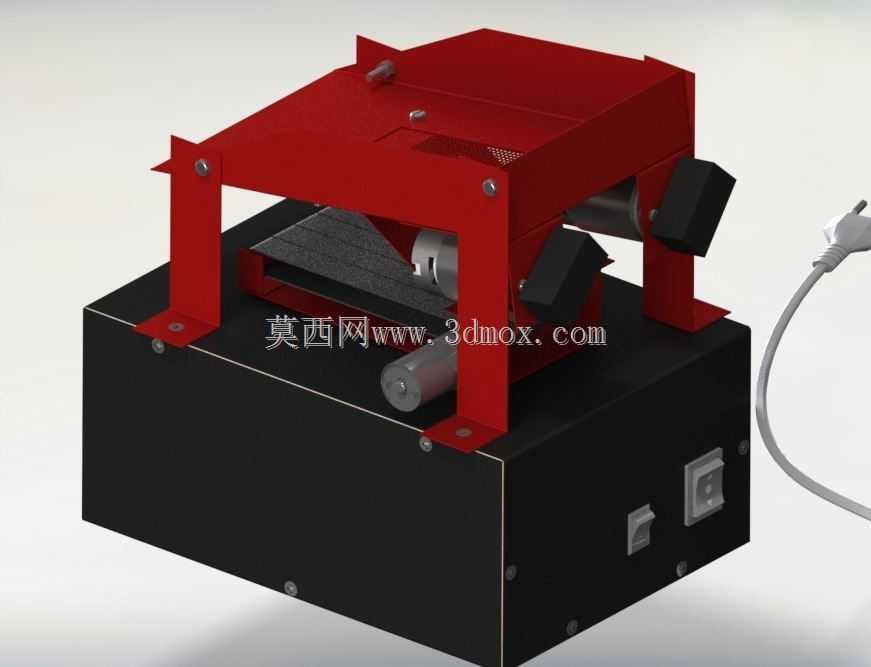

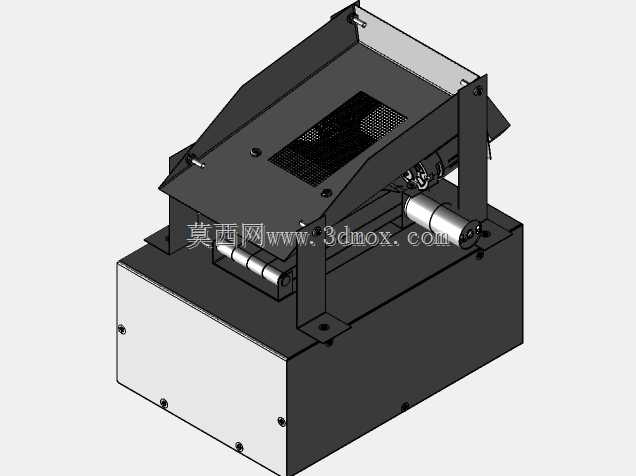

这款小型电动筛分输送一体结构，主要面向小批量散料分级分选的作业场景，常见于小型加工车间的颗粒物料初筛、实验室物料分级、小作坊农副加工颗粒分选等工况，可独立完成物料的筛分与短距离输送衔接，无需额外搭配接料输送装置，适配小空间内的紧凑产线布局。设备整体采用框架式焊接结构作为承载主体，红色涂装的钣金折弯框架承担所有部件的安装定位，框架侧板通过螺栓拼接，便于后期拆解维护筛网与传动部件，安装时仅需预留底部基座的固定孔位即可，整体占地尺寸适配常规工作台面摆放，无需额外浇筑大型设备基础。上部的筛分腔体采用倾斜式溜槽设计，进料端略高于出料端，筛网通过压条固定在腔体中部，可根据筛分粒径需求快速更换不同目数的筛网，腔体侧面的偏心振动电机直接驱动筛体做高频小幅振动，避免物料卡网的同时，让小于筛网孔径的物料透筛落至下方输送机构，大粒径物料沿倾斜筛面从端部溜出完成粗料分离。下方的带式输送机构采用平皮带承载结构，两端的滚筒通过轴承座固定在框架下部，其中一端滚筒与减速驱动电机直连，透筛后的细料直接落至皮带面，沿水平方向输送至下一工序接料点，省去了筛下物料的人工接料转运步骤。设计过程中优先考虑了作业时的振动隔离，上部筛体与下部框架之间预留了振动间隙，避免振动直接传递至输送机构与安装基座，减少作业时的共振噪音；驱动电机的安装位置设置在框架侧部的开放式安装位，便于日常检查电机运行温度与接线状态，所有外露的转动部件均未超出框架外轮廓，避免作业时衣物剐蹭的安全隐患。筛面的倾斜角度经过反复校核，既保证物料在振动状态下能匀速向出料端移动，不会在筛面堆积堵料，又不会因倾角过大导致物料滑行速度过快、筛分不充分；下部输送带的运行速度与筛体的振动频率做了匹配设计，确保透筛物料落至皮带后均匀铺展，不会出现局部堆料撒料的情况。设备的进料口可适配小型溜管或人工倒料的作业方式，出料端的高度可通过框架底部的支撑脚微调，适配不同高度的接料容器，整体结构无复杂的液压或气动部件，日常维护仅需定期检查筛网磨损情况、皮带张紧度与电机固定螺栓即可，运维门槛较低，适合非专业设备运维人员的小型作业场景使用。
