立式管束捆绑式加热器交换器结构

　　在化工、能源、暖通及工业流体处理场景中，管束式换热设备是实现介质间热量传递的核心部件，这款立式捆绑结构的加热器交换器，主要针对需要紧凑安装空间、较高换热效率的工况设计，可完成两种流体介质之间的热量传导，既可以作为加热器将冷态介质升温至工艺要求温度，也可作为热交换器回收高温介质的余热，适配常压到中压的流体换热场景，常见于化工反应釜配套温控系统、工业循环水余热回收、暖通空调换热机组、小型动力装置的散热回路等场景。

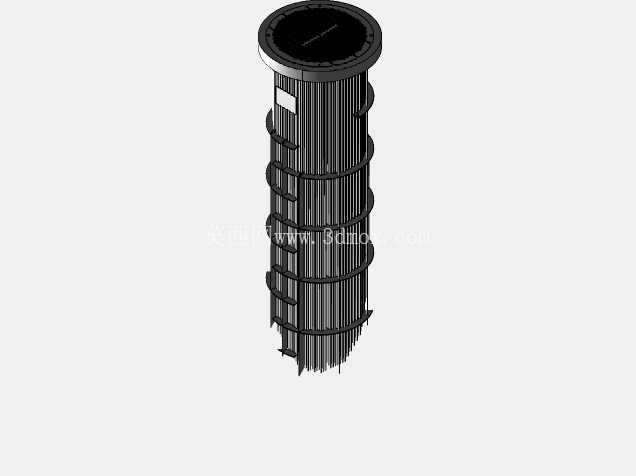

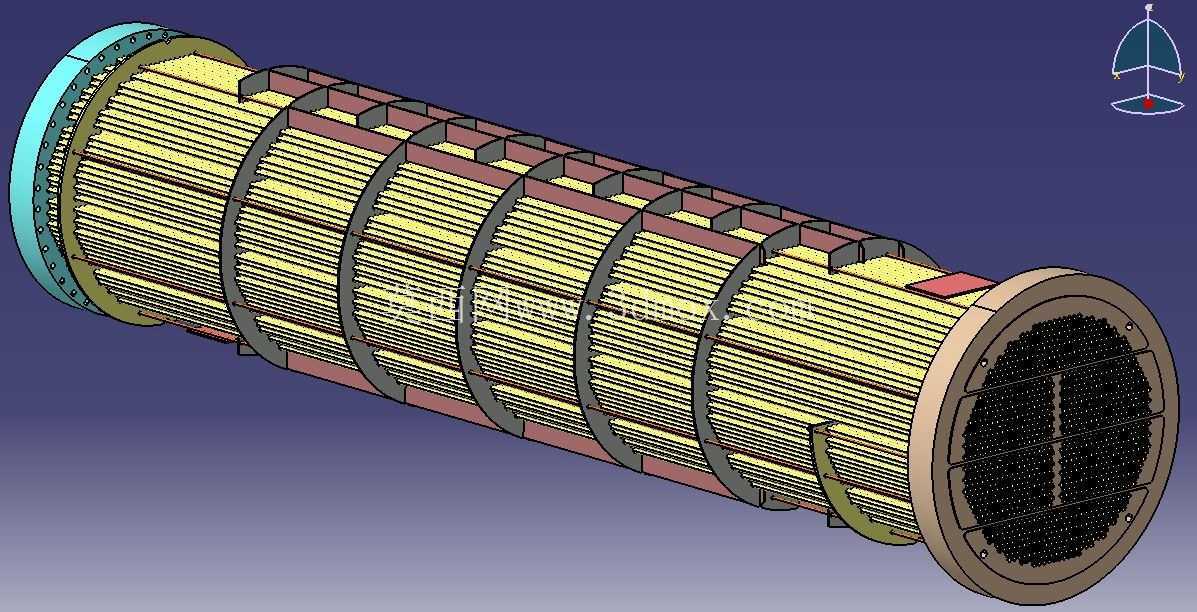

　　从结构设计逻辑来看，该设备采用立式柱状布局，核心换热单元为密集排布的细长换热管束，管束两端通过管板固定形成整体的换热芯体，这种密集管束排布可以在有限的筒体空间内最大化换热接触面积，提升单位体积的换热效率，同时立式安装的形式可以大幅减少设备的水平占地面积，适配厂房内垂直空间充足但水平安装位置紧张的布局需求。管束外侧设置的多道环形捆绑箍件，是该结构的核心设计细节之一，这类箍件沿管束轴向等距分布，主要作用是对密集的细长换热管形成径向约束，避免设备在运输、安装以及运行过程中，因流体冲击、设备振动导致换热管出现错位、变形甚至相互摩擦破损的问题，同时箍件采用分段抱合的结构形式，在保证约束强度的同时，也为后期管束的检修、单根换热管的更换预留了操作空间，不需要完全拆解整个芯体即可完成局部维护。

　　设备顶部的法兰式端盖结构，是介质进出与设备安装的核心接口，端盖上预留的介质流通通道可以分别对接管程与壳程的管路，法兰连接的形式既可以保证连接位置的密封性能，避免介质泄漏，也可以通过拆卸端盖完成换热管束内部的清洗、除垢作业，适配含有少量杂质、容易结垢的流体工况，降低长期运行后的维护难度。从安装边界来看，该设备整体为细长圆柱形态，安装时需要保证底部有足够的支撑承重结构，顶部法兰对接管路时需要预留不小于端盖直径1.2倍的操作空间，方便后期拆卸检修，设备周边需要预留环形操作通道，便于日常巡检时检查管束外侧的密封情况、箍件的紧固状态，同时安装时需要保证设备的垂直偏差控制在合理范围内，避免长期偏载导致管束受力不均出现变形。

　　在功能实现层面，管程与壳程分别流通两种不同温度的介质，通过换热管壁完成热量传递，管束外侧的结构设计可以引导壳程介质形成更合理的流道，避免出现流动死区，提升整体换热的均匀性，减少局部过热或者换热不充分的问题。相较于传统的列管式换热器，这种捆绑式的管束结构在相同换热面积下，整体重量更轻，组装工艺更简便，不需要在管束外侧设置完整的壳体即可完成芯体的预组装，适合模块化的设备配套需求，可以根据不同的换热功率要求，灵活调整管束的长度、换热管的数量以及捆绑箍件的间距，适配不同的工况参数要求。在建模过程中，需要重点关注换热管与管板连接位置的细节处理，保证每根换热管的装配位置准确，避免出现干涉问题，环形箍件的弧度需要与管束的整体外径匹配，保证箍件安装后可以与所有外层换热管有效接触，起到均匀约束的作用，顶部端盖的密封槽、连接孔位需要符合通用法兰的安装标准，保证与外部管路对接时的互换性。
