生物质燃烧配套箱式过滤器结构设计

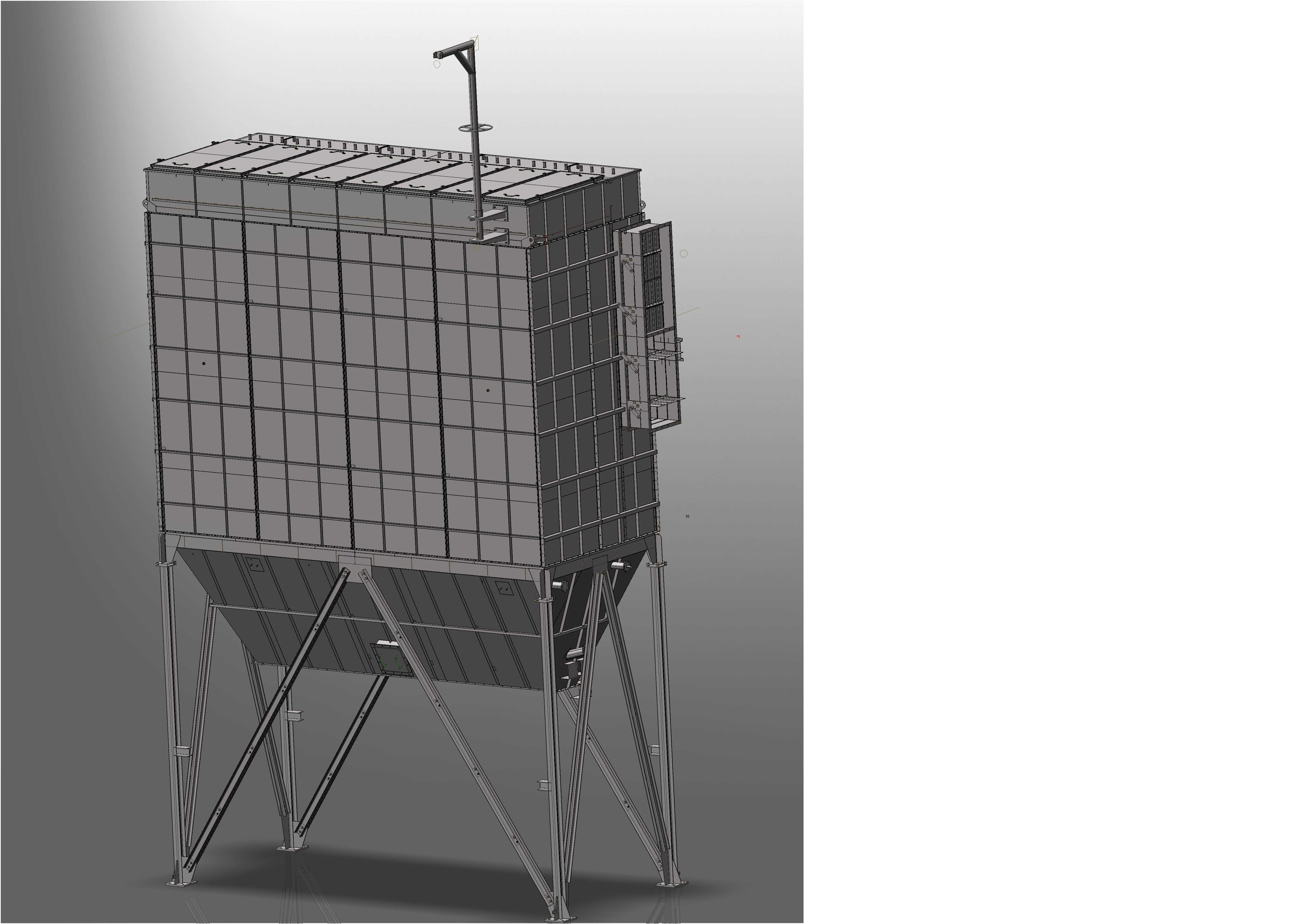

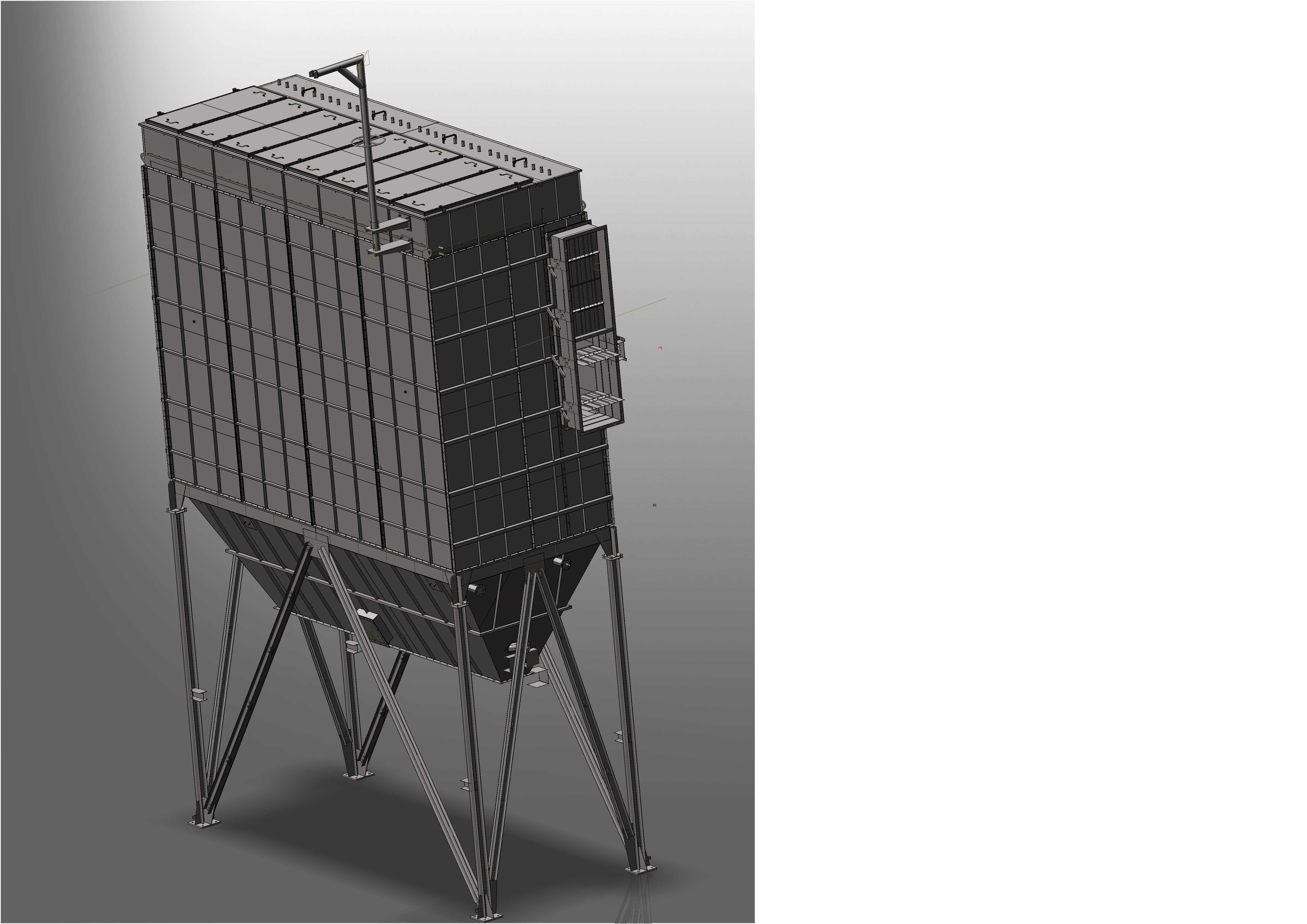

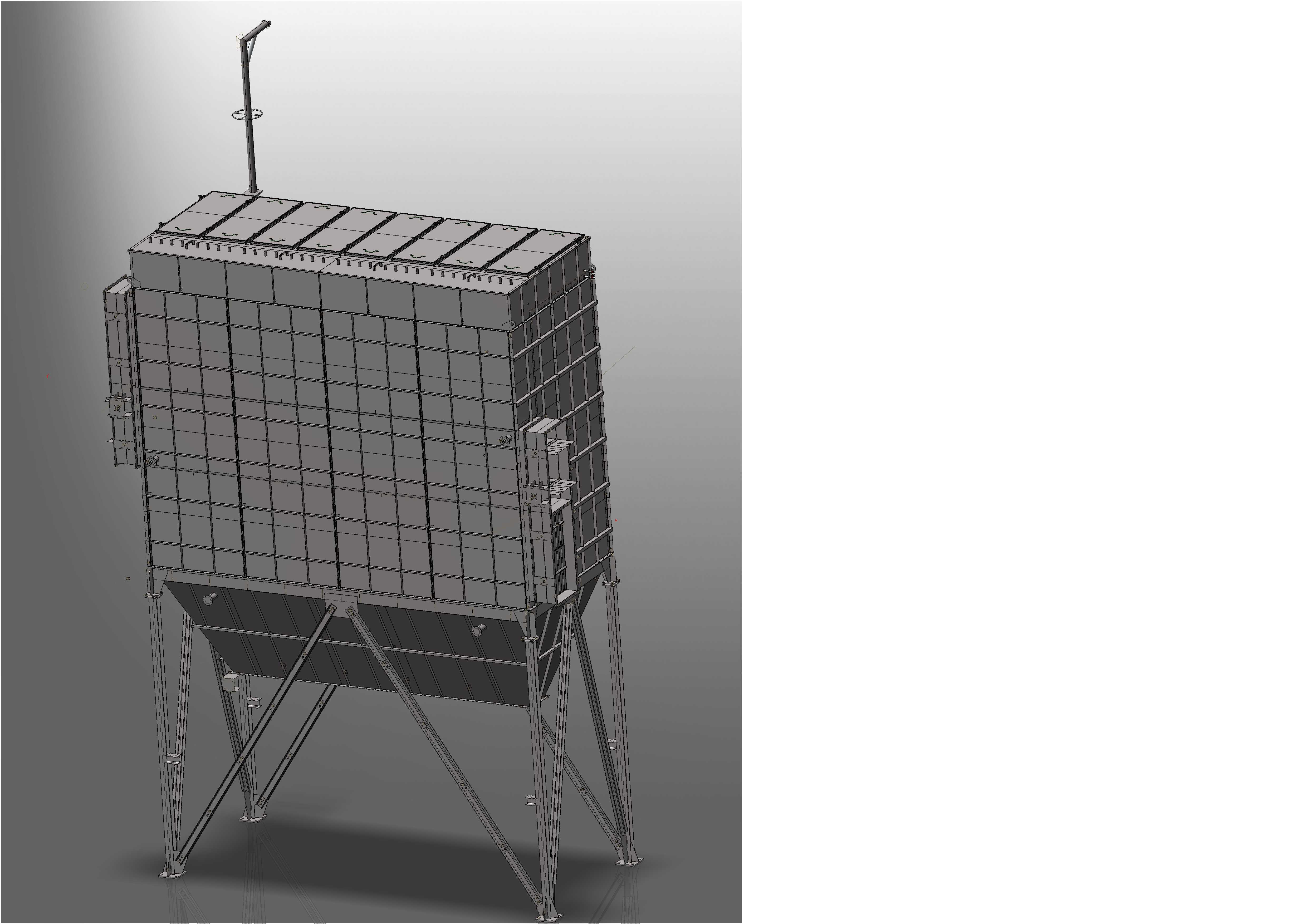

这套过滤器主要适配生物质燃烧工况的尾气处理环节，在生物质供热、生物质发电以及中小型生物质加工产线的废气排放段承担核心的气固分离作用，能有效拦截燃烧过程中产生的未完全燃尽碳粒、飞灰以及大颗粒粉尘，避免后端管道磨损、引风机叶轮积灰失衡，同时满足尾气排放的颗粒物管控要求。从结构设计来看，整体采用上箱体+下灰斗的分体式布局，上箱体为长方体框架式结构，侧壁采用模块化格栅加强设计，既可以降低整台设备的钢板耗材用量，又能保证箱体在负压运行工况下的结构刚度，避免出现吸瘪变形的问题；顶部设置分段式检修盖板，每段盖板对应内部一组过滤单元，日常检修更换滤件时无需拆开整段顶盖，可单段开启减少作业时的漏风影响。下灰斗采用四棱台锥斗结构，锥角设计参考生物质飞灰的安息角参数，保证拦截下来的粉尘可以依靠自重顺利滑落到灰斗底部的排灰口，不会在斗壁出现积灰搭桥的问题；灰斗下方配套的支腿采用型钢斜撑结构，支腿的跨距设计兼顾了现场安装时的排灰设备布置空间，支腿底部预留的安装孔位可适配预埋螺栓或者膨胀螺栓的固定需求，安装时需要保证整台设备的水平度偏差控制在允许范围内，避免灰斗排灰不畅。设备侧面设置了进出风接口以及检修人孔，顶部预留的压差检测接口、喷吹清灰接口可直接对接配套的清灰系统管路，侧面的爬梯延伸至顶部检修平台，方便运维人员到达顶部开展检修作业。设计过程中优先考虑了现场的安装边界条件，整体宽度适配常规工业厂房的门洞尺寸，运输时可将支腿与上箱体拆分发货，到现场后再通过法兰螺栓拼接，降低运输过程中的超宽超高风险；箱体侧壁的加强筋排布同时兼顾了外部保温层的安装需求，后续如果需要做高温尾气的保温处理，可直接在筋板间隙固定保温棉与外护板，无需额外焊接保温钉。在实际选型应用中，该结构的过滤器可根据处理风量的需求调整上箱体的长度，增减内部过滤单元的数量，对应的支腿承载能力也会随箱体重量做匹配调整，保证不同处理量级的工况下都能稳定运行；设备的进风端设计了预沉降缓冲区，大颗粒粉尘进入箱体后会先在重力作用下沉降到灰斗，减少滤件的过滤负荷，延长滤件的使用寿命。
