工业粉尘回收用箱式空气过滤装置

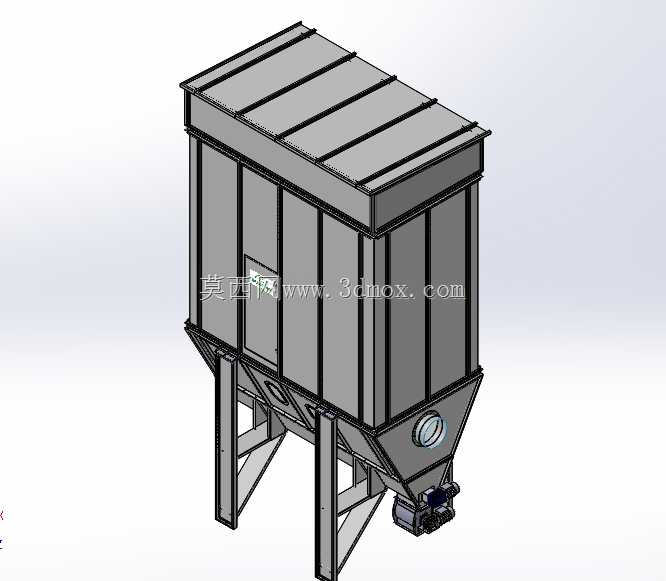

这款箱式空气过滤装置主要面向存在多类扬尘工况的工业生产场景，可适配木材加工车间的刨花收集、金属切削作业区的金属粉末捕集，也能在多扬尘的户外作业临时封闭区域内完成空气净化回收，避免带尘空气直接外排造成的职业健康隐患与周边环境污染。设备采用上箱体过滤、下锥斗集尘的分体式结构布局，上部箱体为矩形立式结构，侧面预留检修门位，可方便运维人员定期更换内部滤材、检查过滤组件的密封状态，顶部采用坡式顶盖设计，可避免积灰积水堆积在设备顶面，降低长期户外放置的锈蚀风险。下部采用锥形灰斗结构，锥角设计参考粉尘安息角参数设置，可让过滤后沉降的粉尘依靠自重顺利滑落到灰斗底部的卸料位置，灰斗侧部预留圆形进风口，可直接对接车间排风管道或者产尘点位的集尘罩，无需额外加装变径转接件就能适配多数常规工业通风管道的安装尺寸。支撑结构采用型钢焊接的支腿框架，支腿与箱体、灰斗的连接位置均设置加强筋板，可承受满负荷集尘状态下的整体载荷，避免长期运行出现结构变形。设计过程中优先考虑了安装边界的适配性，整体设备的占地面积控制在常规工业设备安装预留位范围内，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，不需要额外搭建大型安装平台。设备运行时，含尘空气从侧部进风口进入灰斗区域，大颗粒粉尘在气流减速后直接沉降到灰斗底部，细小粉尘随气流上升进入上部过滤仓，透过滤材时被拦截在滤材外表面，净化后的空气从上部箱体的出风口排出，当滤材表面附着粉尘达到一定厚度时，可配套脉冲喷吹组件完成滤材清灰，让设备持续保持稳定的过滤效率。结构设计上充分考虑了运维便利性，所有需要定期操作的检修位、卸料位都设置在人员站立可及的高度范围，不需要额外配置登高作业设备就能完成日常运维操作，箱体的板件拼接处均采用折弯止口加密封垫的结构，可避免含尘空气从拼接缝隙泄漏，保证整体设备的密闭性。
