三柜体单风机工业涂装除尘设备

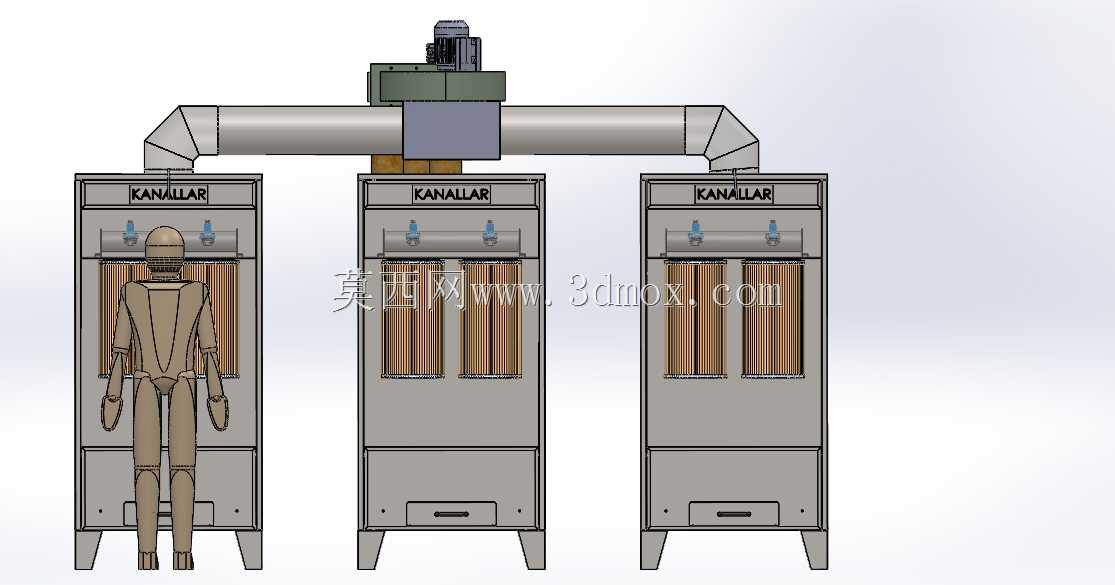

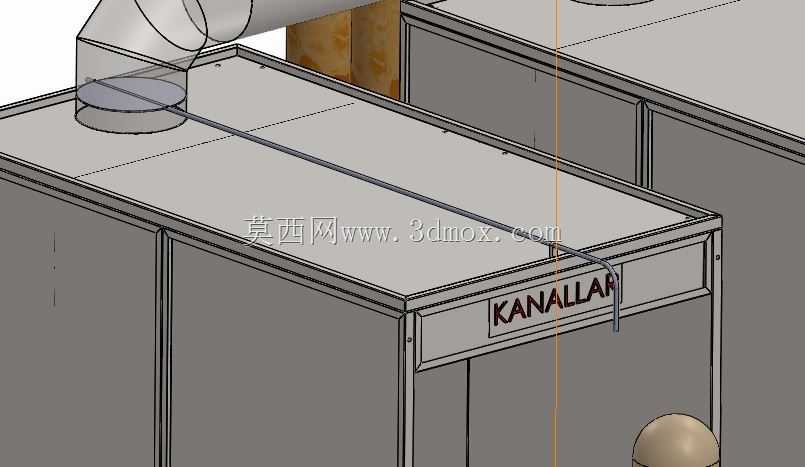

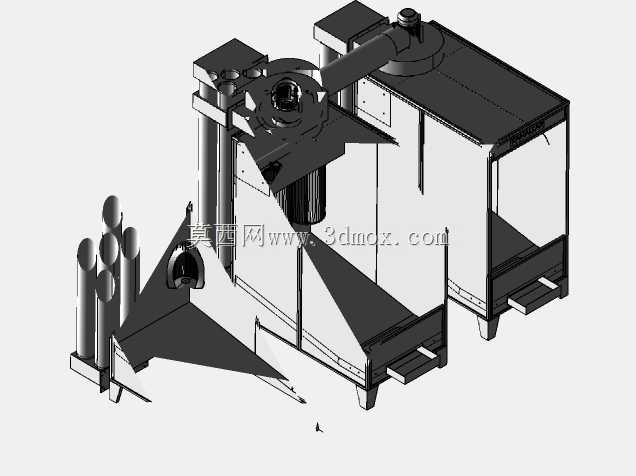

这套三柜体并联的除尘设备，主要面向小型喷涂、染料涂装作业场景设计，常见于五金件小件喷涂、木器表面着色、小型零部件染料浸涂后的漆雾与粉尘收集工序，可同时容纳三个独立作业工位开展操作，也可根据生产排布调整单工位独立使用，适配中小批量表面处理车间的工位布局需求。设备采用顶部集中排风的结构设计，三台立式过滤柜体通过顶部的变径通风管道汇总到中间的风机单元，单台大功率风机即可带动三个工位的负压抽吸，相比单工位独立配置风机的方案，能减少车间动力点位布置，降低设备整体的能耗与后期运维成本。每台柜体正面设置作业开口，内部配置竖向排布的过滤组件，可对抽吸进来的含漆雾、染料粉尘的气流进行初级过滤，截留大部分固态颗粒物，过滤后的气流经顶部管道汇入风机后统一排出，避免作业区域漆雾弥散影响操作人员健康，也能减少车间内的粉尘沉降，维持作业环境整洁。柜体下部设置抽屉式集尘结构，日常清理时只需抽出抽屉即可清理截留的粉尘与漆渣，无需拆解柜体主体，降低日常维护的操作难度。从安装边界来看，三台柜体采用并排落地式安装，单台柜体宽度适配单人作业的操作空间，整体排布后总宽度可满足三个工位同时作业互不干扰，顶部管道的高度适配常规车间的层高要求，无需额外抬高车间吊顶即可完成安装，设备底部设置支撑脚，可通过调节脚杯高度适配地面不平整的安装场景，保证柜体放置平稳。设计过程中优先考虑了作业的实用性，柜体正面预留的操作开口高度适配站立作业的人体工学尺寸，操作人员站在柜前开展喷涂、染料涂刷作业时，抽吸气流可在开口处形成稳定的负压风幕，有效将逸散的漆雾、粉尘吸入柜内，避免有害物扩散到车间公共区域。顶部的管道采用弯头变径设计，平衡三个柜体的抽吸风量，避免出现近端工位风量过大、远端工位吸力不足的问题，保证每个工位的除尘效果一致。柜体外壳采用钣金折弯拼接结构，整体刚性充足，长期运行不会因风机振动产生结构共振，减少设备运行的噪音传递。
