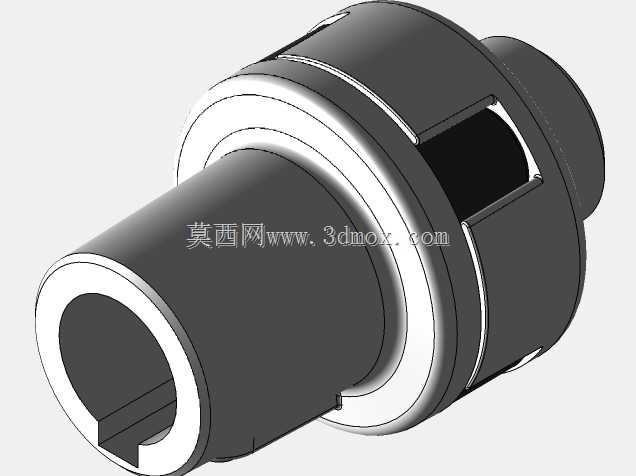

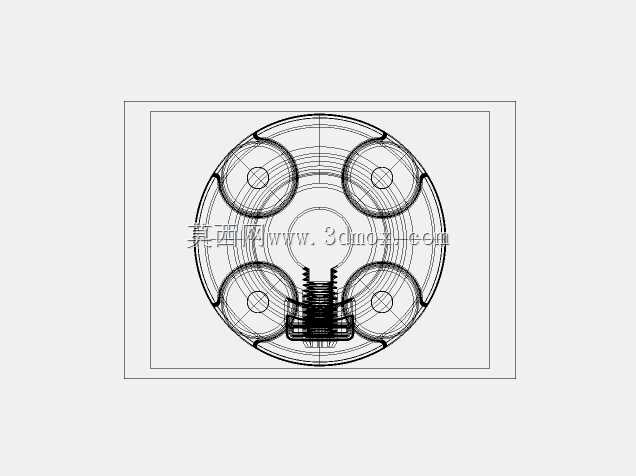

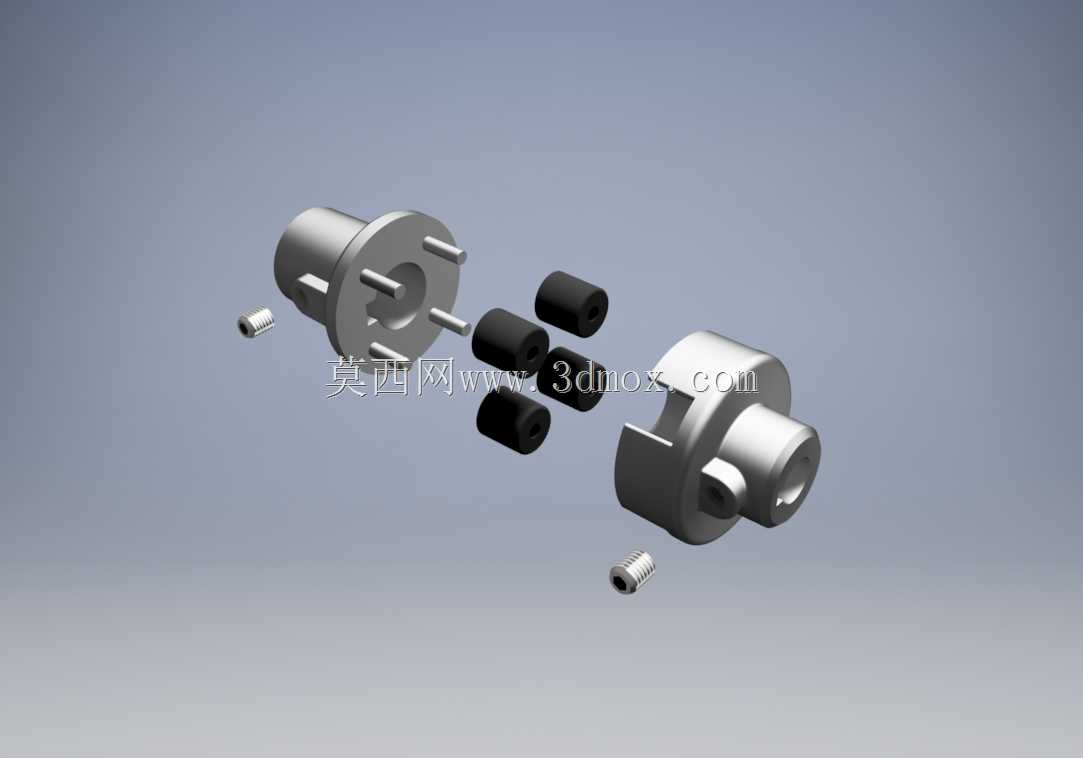

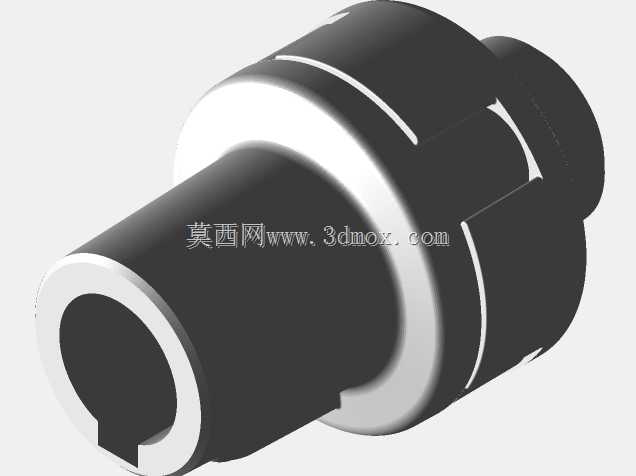

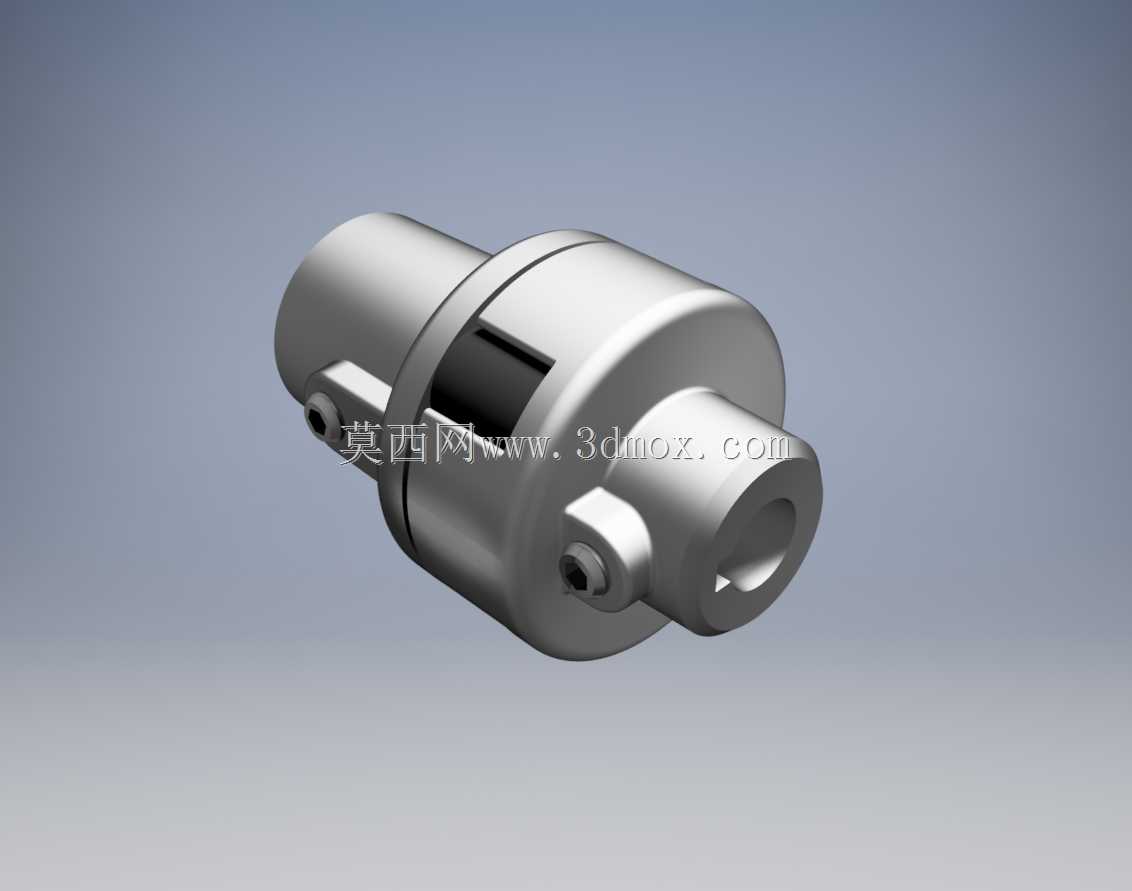

24mm×14mm规格挠性传动联轴器结构

在液压泵站、小型流体输送设备的传动链路搭建中，轴系对中偏差的补偿一直是结构设计阶段需要重点考量的环节，这款挠性联轴器正是针对小功率传动场景下的轴连接需求开发的结构件。从实际应用场景来看，这类小规格挠性联轴器常配套在低压液压泵、小型离心泵的动力输入端，连接驱动电机输出轴与泵体转子轴，抵消安装过程中产生的径向、角向以及少量轴向偏差，避免轴系因刚性连接产生额外的交变弯矩，延长轴承与密封件的使用寿命。从功能特性上看，该结构没有采用传统的弹性套柱销或者膜片结构，而是通过自身的挠性结构段实现偏差补偿，相比刚性联轴器，它能在两轴存在0.1-0.3mm径向错位、1°以内角向偏斜的工况下稳定传递扭矩，不会因为安装精度不足导致传动卡滞或者轴系疲劳损坏。设计思路上，整体采用对称式筒体结构，两端的轴孔分别对应24mm与14mm的轴径，适配市面常见的小型电机输出轴与微型泵输入轴尺寸，轴孔侧预留的紧定螺钉安装位，可在装配完成后从径向锁紧轴件，防止传动过程中轴与联轴器发生相对窜动；中间的挠性连接段做了壁厚优化，既保证足够的扭矩传递刚度，又预留了足够的形变空间来补偿安装偏差，不会因为挠性段过软导致传动滞后，也不会因为刚度过高失去偏差补偿能力。外形与安装边界方面，整体最大外圆直径控制在合理范围，不会占用过多的泵组安装空间，两端轴孔的插入深度经过匹配设计，能保证轴件插入后有足够的接触面积传递扭矩，不会出现轴端顶死或者配合长度不足的问题；外表面没有多余的凸起结构，装配时不需要预留额外的操作避让空间，在紧凑式泵组安装布局中也能顺利完成装配。实际选型使用时，需要注意核对两端轴径的尺寸匹配性，紧定螺钉的锁紧位置要对应轴件上的定位平面，避免长期运转后出现松动；该结构的挠性段不需要额外添加润滑介质，日常维护成本低，适合在固定式小型液压站、民用供水泵组、小型润滑系统这类对安装空间有要求、传动功率不大的场景中使用，能有效降低轴系对中调整的装配难度，减少后期运维过程中因轴系偏差导致的故障概率。
