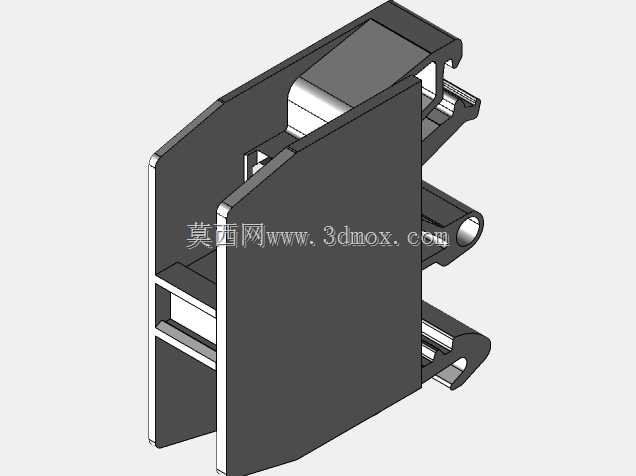

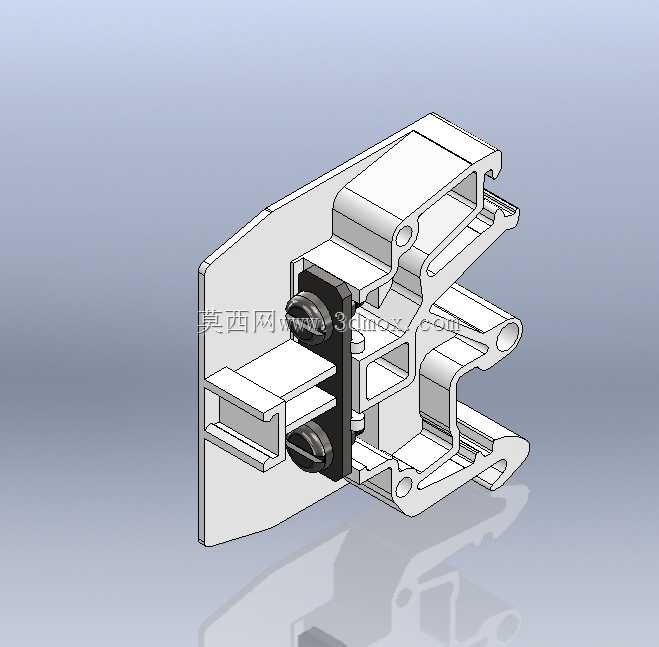

这款带盖导轨端部连接器,主要应用在车载电气柜、工业配电导轨的末端点位,承担35A额定电流下、600V电压等级内的导线接驳与端部防护作用,在车载电控系统、小型分布式配电单元的导轨装配场景中,能够填补导轨末端的接线空位,同时避免端部导线外露引发的误触、积灰、拉扯松脱问题。从结构设计逻辑来看,整体壳体采用卡槽式结构适配标准工业导轨,安装时无需额外紧固件,对准导轨端部推入即可完成卡装,壳体上的弹性卡爪能牢牢咬合导轨卷边,在车载振动工况下也不会出现移位、松脱的情况。配套的防护盖板采用卡扣式装配,盖合后能完全覆盖接线部位,盖板与壳体的配合间隙控制在0.3mm以内,既可以阻挡日常工况下的粉尘、飞溅液体侵入接线端,也不会因为公差过小导致装配卡滞。接线部位采用螺钉压接结构,适配2.5-6平方毫米的多股铜芯导线,压接螺钉的头部做了防滑槽设计,拧紧时螺丝刀不易打滑,螺钉下方的压片做了弧形咬花处理,压接后导线不会因为温度变化、振动出现松脱,接触电阻稳定在毫欧级,避免长期载流出现过热问题。从安装边界来看,整体宽度适配标准35mm宽度导轨的安装尺寸,突出导轨表面的高度控制在28mm以内,不会和柜内其他相邻电气元件产生安装干涉,端部的出线口做了圆角过渡处理,导线弯折时不会被锐边割破绝缘层,在多根导线并行接驳的场景下,相邻连接器之间可以紧密并排安装,不需要预留额外的操作间隙,能够最大化利用导轨的安装长度。设计过程中针对车载工况做了针对性的结构强化,壳体的壁厚均匀控制在2.2mm,加强筋分布在卡爪受力部位、螺钉柱周边,既保证了整体结构强度,也避免了壁厚不均导致的注塑缩痕问题,整体重量控制在合理区间,不会给导轨带来额外的承重负担。在实际选型应用中,这类端部连接器通常和同系列的导轨式接线端子配合使用,安装在导轨的最末端,既可以作为独立的接线点位使用,也可以起到端部止挡的作用,防止导轨上的其他电气元件在振动工况下从导轨端部滑出,一物两用减少了额外采购端部止挡件的成本。
