多色圆柱螺旋压缩弹簧结构设计

圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，这组模型还原了常规等节距圆柱压簧的完整结构，覆盖了不同线径、不同外径、不同自由长度的三款常规规格，适配多数通用机械的安装需求。这类弹簧的核心应用场景覆盖极广，小到消费电子的按键复位、家电的开盖缓冲，大到工业设备的减震模组、自动化产线的夹具压合、阀门的启闭复位、汽车悬架的辅助缓冲，都能看到同结构压簧的身影，是机械设计选型里绕不开的基础通用零件。

从设计思路来看，这类等节距圆柱压簧的建模首先要明确核心工况参数：先根据负载需求确定弹簧线径，线径直接决定弹簧的刚度，线径越大相同压缩量下能提供的弹力越大；再根据安装空间的径向边界确定弹簧中径，中径需要匹配安装导杆或者导套的尺寸，通常弹簧内径要比导杆直径大0.5-1mm，避免压缩过程中出现卡滞，外径要比安装腔体内径小1-2mm，预留弹簧受压后径向膨胀的余量；自由长度则要结合预压量和工作行程确定，预压量通常取总变形量的10%-15%，避免弹簧在零负载时出现松晃异响，最大压缩量不能超过弹簧的并紧高度，防止出现永久塑性变形。

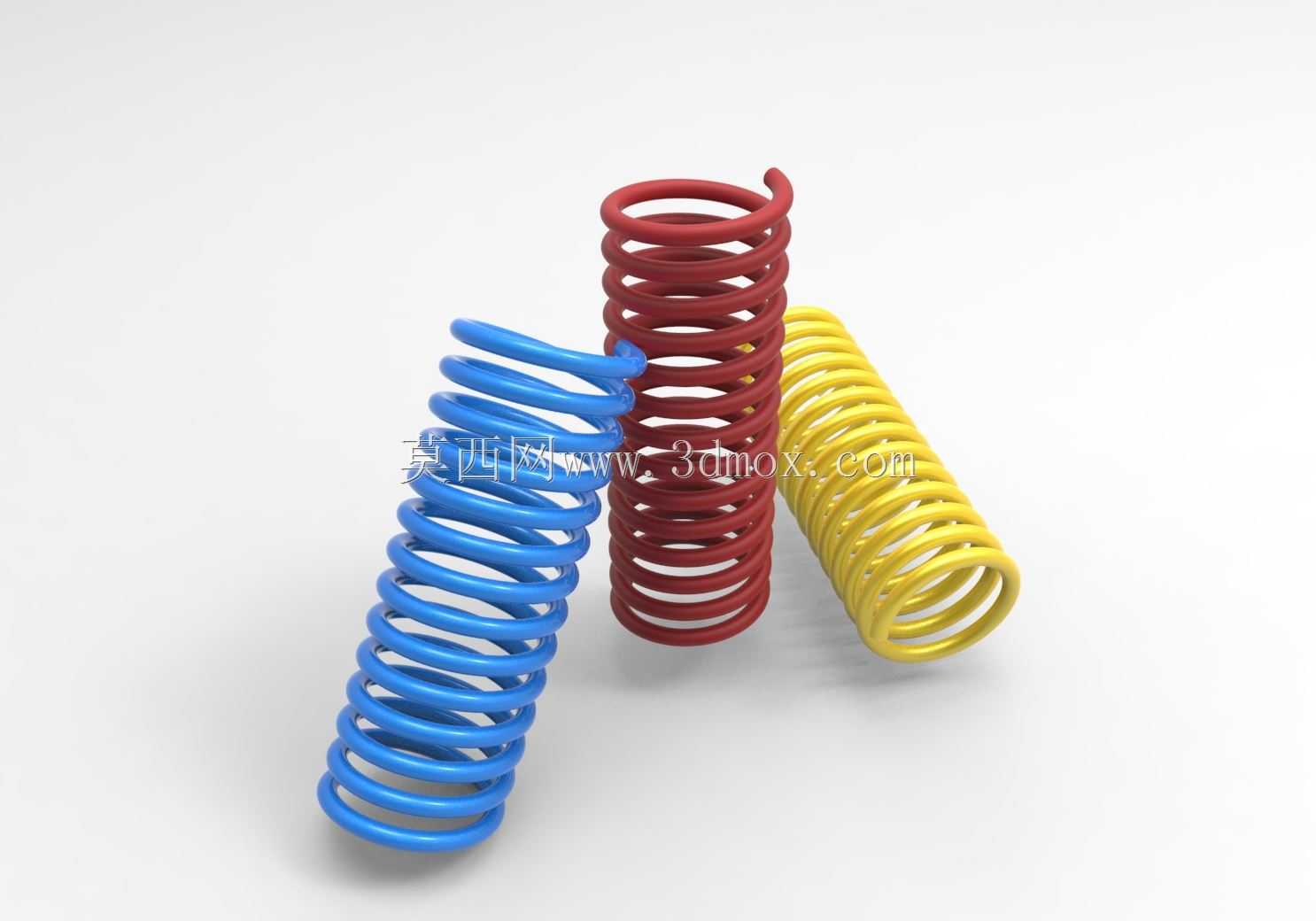

模型还原了弹簧两端的并紧磨平结构，这部分是压簧安装的关键结构，两端并紧1-1.5圈的支撑圈不参与弹性变形，端面磨平后可以保证弹簧安装时的垂直度，避免受压时出现侧向偏移，延长弹簧的使用寿命。三款不同规格的弹簧分别对应不同的负载区间：线径较细的蓝色款适合轻负载复位场景，比如小型微动开关、电子设备按键的复位；中等线径的黄色款适合中等负载的缓冲场景，比如设备舱门的开合缓冲、小型夹具的压合；线径较粗的红色款适合重负载的减震场景，比如小型设备的机脚减震、重载阀门的复位结构。

建模过程中需要注意螺旋升角的匹配，螺旋升角由节距和中径共同决定，常规压簧的螺旋升角通常在5度到9度之间，升角过大会导致弹簧受压时稳定性下降，容易出现侧弯失稳。另外弹簧的端部收尾过渡要平滑，不能出现应力集中的尖角，否则实际使用过程中容易在端部出现断裂失效。安装时如果弹簧长径比超过4，需要额外加装导杆或者导套，避免压缩过程中出现屈曲变形，这也是选型设计时需要提前考量的安装边界条件。
