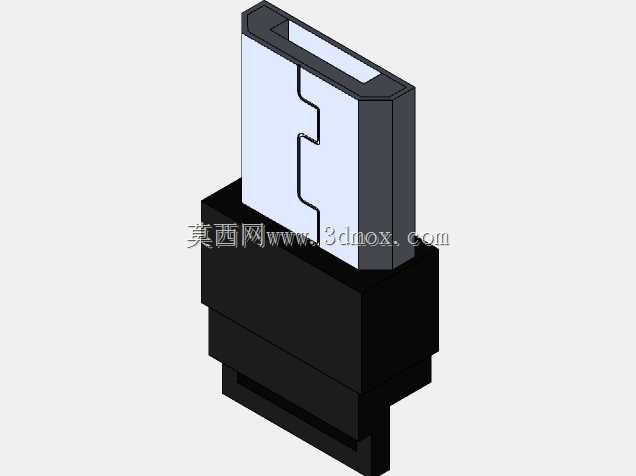

微型USB接口连接器三维结构设计

这款微型USB接口的三维结构，完全围绕消费电子、便携设备的实际连接需求搭建，日常在智能手机、便携数码终端、小型工控手持设备、移动电源等产品上，这类接口承担着数据传输与电力输送的核心连接作用，是小型化电子设备里普及率极高的互连部件。从结构设计逻辑来看，整体采用公头插合的标准形态，金属屏蔽外壳包裹内部绝缘胶芯与接触端子，外壳做了适配母座插拔的导向倒角，插合端的边缘做了微小的圆弧过渡，避免插拔过程中刮伤母座内部的接触弹片，同时金属外壳的两侧预留了卡扣卡位结构，插合到位后可与母座的卡扣结构形成卡紧力，避免日常使用中受拉扯出现松脱、接触不良的问题。内部绝缘基座采用耐高温的工程塑料形态设计，将五根接触端子精准定位在固定间距位置，每根端子的接触端做了凸起的接触弧面，保证插合后与母座端子的接触压力稳定，焊接端则延伸出平直的焊脚，适配PCB板表面贴装或者通孔焊接的工艺要求，端子之间的绝缘间隔严格控制，避免相邻端子出现爬电、信号串扰的问题。从安装边界来看，整个公头的外露插合段尺寸严格遵循通用微型USB的接口规范，宽度、厚度、插合深度都匹配市面通用母座的容纳尺寸，后端的塑封段尺寸适配线材焊接后的外模成型空间，金属外壳的固定脚位置对应PCB板上的固定焊盘开孔，焊接后可承受一定的侧向拉扯力，不会因为线材晃动导致焊盘脱落。设计过程中充分考虑了实际使用的磨损问题，金属接触端子的接触区域预留了足够的镀层厚度空间，金属外壳的壁厚满足多次插拔后的结构强度要求，不会因为数百次插拔出现外壳变形、端子偏移的问题。绝缘基座的内部卡槽结构做了防呆设计，反向状态下无法插入母座，避免用户误插损坏接口内部结构。整个模型的结构拆分清晰，金属外壳、绝缘胶芯、接触端子三个核心部件的装配关系明确，既可以用于电子设备结构设计时的接口占位干涉检查，也可以作为连接线缆组件设计时的配合参考，帮助结构工程师在整机布局阶段精准预留接口的安装空间，确认接口周边的壳体开孔位置与尺寸，避免后期开模后出现接口与壳体干涉、插拔行程不足的问题。
